Toyota Land Cruiser 200 była produkowana w latach 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 i 2021. W tym czasie model przeszedł 2 zmiany stylizacji. W tym artykule pokażemy opis bezpieczników i przekaźników Toyoty Land Cruiser 200 wraz ze schematami skrzynek i ich lokalizacją. Podświetl bezpiecznik zapalniczki.
Przeznaczenie elementów znajdujących się w pudełkach może różnić się od prezentowanego. Sprawdź przeznaczenie bezpieczników i przekaźników na podstawie schematów na pokrywie skrzynki.
Contents
Przedział pasażerski
Skrzynka po stronie kierowcy

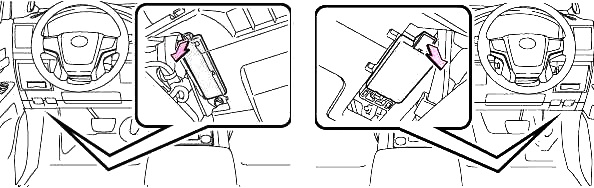

W kabinie pasażerskiej skrzynka bezpieczników po stronie kierowcy znajduje się pod deską rozdzielczą, za osłoną zabezpieczającą.

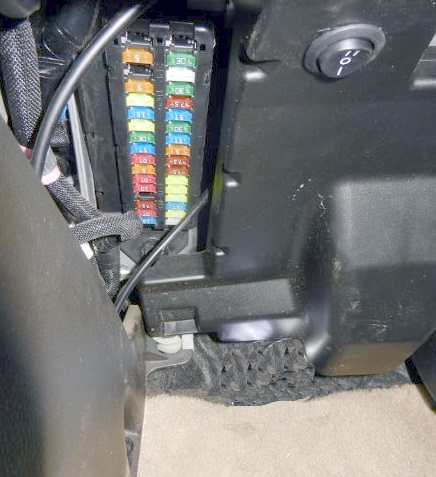

Zdjęcie poglądowe

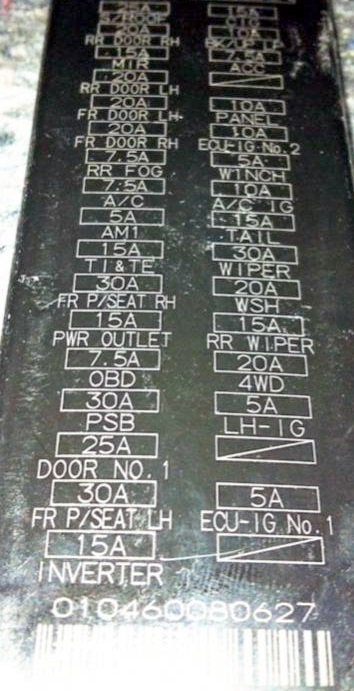

Schemat z okładki pudełka

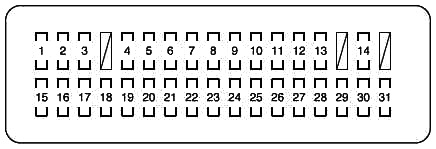

Schemat
Opis
| 1 | 15A CIG – Zapalniczka samochodowa |
| 2 | 10A BK/UP LP – Światła cofania, przyczepa |
| 3 | 7,5 A ACC — wzmacniacz efektu stereo, ECU DSS2, wielofunkcyjny wyświetlacz, odbiornik radiowy, główny ECU, lusterko ECU, inteligentny system uruchamiania i uruchamiania za pomocą przycisków, zegar |
| 4 | 10A PANEL – napęd na 4 koła, popielniczka, zapalniczka, schowek chłodzony, tempomat, centralna blokada mechanizmu różnicowego, DAC, wyświetlacz wielofunkcyjny, podgrzewane siedzenia, klimatyzacja, oświetlenie schowka podręcznego, migający alarm, radio, spryskiwacz reflektorów, regulacja wysokości reflektorów, ogrzewanie postojowe , system pamięci pozycji kierowcy, sterownik lusterek, moduł dachowy, włącznik czujnika przy przewróceniu bocznych kurtyn powietrznych, przełącznik dźwigni zmiany biegów, przełączniki w kierownicy, VSC, przełącznik w konsoli, PANEL RLY |
| 5 | 10A ECU-IG NO.2 – Klimatyzacja, Nagrzewnica, Moduł dachowy, ABS, VSC, Czujnik skrętu, Odchylenie i czujnik G, J/B ECU, Światła stopu, Szyberdach, Zegar, EC MIR |
| 6 | WCIĄGARKA 5A – Bez łańcucha |
| 7 | 10A A/C IG – Komora chłodnicza, Wentylator skraplacza, Sprężarka chłodnicy, MG CL, Ogrzewana tylna szyba, RR MGC VLV |
| 8 | 15A TYL – Światła tylne, oświetlenie tablicy rejestracyjnej, światła przeciwmgielne, tylne światła przeciwmgielne, przyczepa, światła postojowe |
| 9 | 30A WIPER – Wycieraczka szyby przedniej |
| 10 | 20A WSH – Spryskiwacz szyby przedniej |
| 11 | 15A RR WIPER – Wycieraczka tylna |
| 12 | 20A 4WD – Napęd na wszystkie koła |
| 13 | 5A LH-IG – Alternator, podgrzewane siedzenia, podgrzewana strefa wycieraczek przedniej szyby, napinacze pasów bezpieczeństwa, migające światła awaryjne, przełącznik dźwigni zmiany biegów |
| 14 | 5A ECU-IG NR 1 – ABS, VSC, regulacja pochylenia i długości kolumny kierownicy, bramka ECU, system blokady zmiany biegów, ECU DSS2, tempomat, pasy bezpieczeństwa przedzderzeniowe, przyczepa, zmywacz reflektorów, wyświetlacz wielofunkcyjny, automatyczna wycieraczka ECU, system pamięci pozycji kierowcy, system elektrycznego zamka drzwi |
| 15 | 25A S / DACH – Dach otwierany |
| 16 | 20A RR DOOR RH – Elektryczne szyby (tylne prawe drzwi) |
| 17 | 15A MIR – lusterka ECU, podgrzewane lusterka boczne |
| 18 | 20A RR DOOR LH – Elektryczne szyby (tylne lewe drzwi) |
| 19 | 20A FR DOOR LH – Elektryczne szyby (przednie lewe drzwi) |
| 20 | 20A FR DOOR RH – Elektryczne szyby (przednie prawe drzwi) |
| 21 | 7,5A RR FOG – Tylne lampy przeciwmgłowe |
| 22 | 7.5AA/C- Układ klimatyzacji |
| 23 | 5A AM1 – Brak obwodu |
| 24 | 15A TI&TE – Regulacja pochylenia i odchylenia kierownicy |
| 25 | 30A FR P / SEAT RH – Regulacja przedniego siedzenia |
| 26 | 15A PWR OUTLET – Gniazdo elektryczne |
| 27 | 7,5A OBD – Złącze diagnostyczne |
| 28 | 30A PSB – Pas bezpieczeństwa z systemem zapobiegającym zderzeniu |
| 29 | 25A DRZWI NR 1 – Główny ECU |
| 30 | 30A FR P / SEAT LH – Regulacja przedniego siedzenia |
| 31 | INWERTER 15A – Falownik |
Za działanie zapalniczki i gniazdek dodatkowych odpowiadają bezpieczniki 1 i 26 o wartości 15A.
Skrzynka po stronie pasażera
Znajduje się pod schowkiem na rękawiczki. Aby uzyskać dostęp, należy zdjąć osłonę zabezpieczającą.

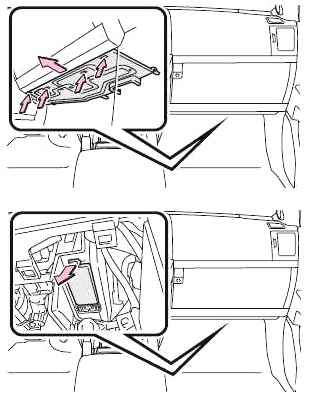

LHD

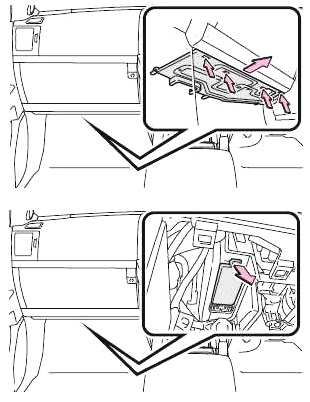

RHD
Schemat
Przeznaczenie
| 1 | 30A RSF lewa |
| 2 | 30A B/DR CLSR RH |
| 3 | 30A B/DR CLSR lewa |
| 4 | 30A RSF PRAWA |
| 5 | 20A DRZWI DL – Podwójny system ryglowania |
| 6 | 20A AHC-B |
| 7 | 5A TEL – Telefon, Multimedia |
| 8 | 7,5A TOW BK/UP – Holowanie |
| 9 | 10A AHC-B NR 2 |
| 10 | VGRS, AHC, system monitorowania ciśnienia w oponach |
| 11 | 10A WENTYLATOR SEAT-A/C – Wentylatory chłodzące siedzenia |
| 12 | 20A SEAT-HTR – Podgrzewane siedzenie |
| 13 | 5A AFS |
| 14 | 5A ECU-IG NR 3 – Tempomat |
| 15 | 10A STRG HTR – Podgrzewana kierownica |
| 16 | 10A TV – Wielofunkcyjny wyświetlacz |
Komora silnika
Główny bezpiecznik i skrzynka naprawdę

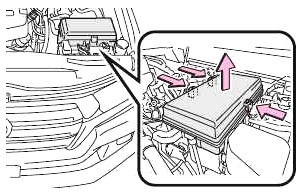

Umieszczona po lewej stronie, również przykryta osłoną ochronną.

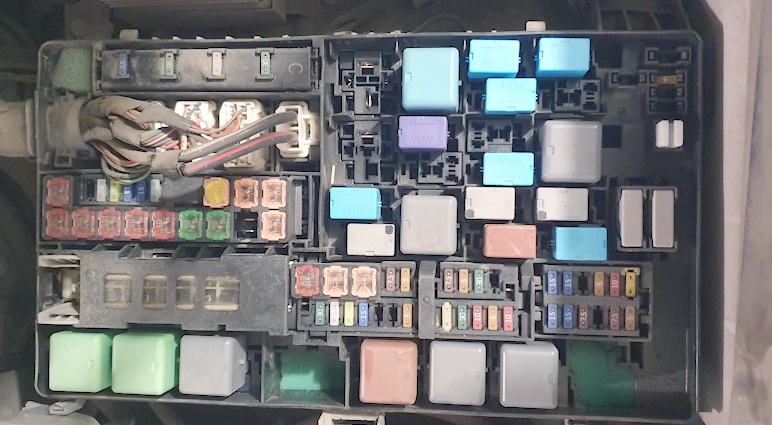

Zdjęcie poglądowe

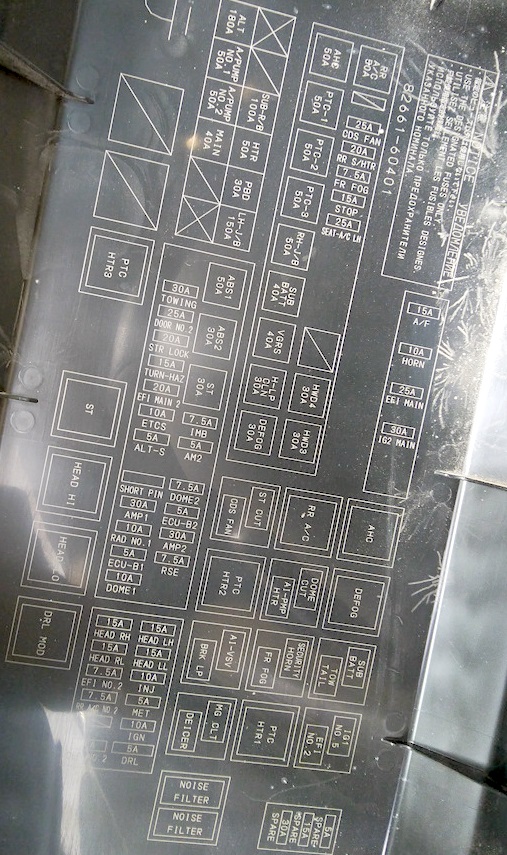

Schemat z okładki pudełka

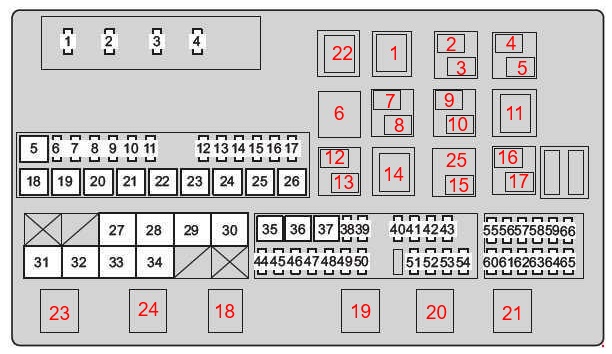

Schemat
Oznaczenie
Bezpiecznik
| 1 | 15A A/F * 1 – Ogrzewany A/F |
| 1 | 15A EFI MAIN2 * 2 – STEROWNIK VNT, EFI, EDU |
| 2 | Klakson 10A – Sygnał dźwiękowy |
| 3 | 25A EFI GŁÓWNY – EFI, podgrzewany układ A/F, pompa paliwa |
| 4 | 30A IG2 GŁÓWNY – Wtryskiwacz, zapłon, sygnalizacja |
| 5 | 50A RR A/C – Sterownik nagrzewnicy |
| 6 | 25A SEAT-A/C LH – Podgrzewane siedzenia, wentylowane siedzenia (do 2014 r.) |
| 7 | 20A RR S/HTR – Podgrzewana tylna kanapa (do 2014r.) |
| 7 | 25A CDS FAN – Wentylator skraplacza (od 2014 r.) |
| 8 | 20A DEICER – Podgrzewana powierzchnia piór wycieraczek szyby przedniej (do 2014 r.) |
| 8 | 20A RR S / HTR – Podgrzewana tylna kanapa (od 2014) |
| 9 | 25A CDS FAN – Wentylator skraplacza (do 2014 r.) |
| 9 | 7,5A FR FOG – Przednie światła przeciwmgielne (od 2014) |
| 10 | 30A TOW TAIL – Oświetlenie przyczepy (do 2014 r.) |
| 10 | 15A STOP – Światła STOP, dodatkowe światło STOP, sterownik hamulca, ABS, VSC, ECU, EFI, złącze przyczepy (od 2014) |
| 11 | 30A RR P/SEAT – Napęd na tylne siedzenie |
| 11 | 25A SEAT-A/C LH – Podgrzewane siedzenia, wentylowane siedzenia (do 2014 r.) |
| 12 | 10A ALT-CDS – Kondensator alternatora (do 2014 r.) |
| 13 | 15A FR FOG – Światła przeciwmgielne |
| 14 | 5A BEZPIECZEŃSTWO – Światła stopu, dodatkowe światło stopu, ABS, VSC, główny ECU, EFI, przyczepa |
| 15 | 25A SEAT-A/C RH – Podgrzewane siedzenia, wentylowane siedzenia |
| 16 | 15A STOP – Światła Stop, Dodatkowe Światło Stopu, ABS, VSC, J/B ECU, EFI, Przyczepa |
| 17 | 30A TOW BRK * 1 – Oświetlenie przyczepy |
| 17 | 7,5A PWR HTR*2 – Dodatkowa nagrzewnica (do 2014r.) |
| 18 | 50A RR AUTO A/C – Układ klimatyzacji tylnej (do 2014 r.) |
| 19 | 50A PTC-1 – Grzałka PTC |
| 20 | 50A PTC-2 – Grzałka PTC |
| 21 | 50A PTC-3 – Grzałka PTC |
| 22 | 40A RH-J / B |
| 23 | 40A SUB BATT – Holowanie |
| 24 | 40A VGRS |
| 25 | 30A H-LP CLN – Środek do czyszczenia reflektorów |
| 26 | 30A DFOG – Ogrzewana tylna szyba |
| 27 | 60A AHC |
| 27 | SUB-R/B (od 2014) |
| 28 | 50A HTR – Przedni układ klimatyzacji |
| 29 | 30A PBD |
| 30 | 150A LH-J/B – Główny ECU |
| 31 | 180A ALT – Generator |
| 32 | 50A A / POMPA NR 1 * 1 |
| 32 | 80A GLOW1 * 2 – Świece |
| 33 | 50A A / POMPA NR 2 * 1 |
| 33 | 80A ŚWIEC2 |
| 34 | 40A GŁÓWNY – Reflektory, światła do jazdy dziennej, |
| 35 | 50A ABS |
| 36 | 50A ABS |
| 37 | 30A ST – Układ rozruchowy |
| 38 | 7,5A IMB – Identyfikator modułu kod, inteligentny system wprowadzania i uruchamiania za pomocą przycisku, GBS |
| 39 | 5A AM2 – Główny ECU |
| 40 | 7,5A DOME2 – Podświetlenie indywidualnego lustra, moduł sufitowy |
| 41 | 5A ECU-B2 – System pamięci pozycji kierowcy |
| 42 | 5A TEL – Multimedia (do 2014 r.) |
| 42 | 30A AMP 2 – System audio (od 2014) |
| 43 | 7,5A RSE – System rozrywki dla tylnych siedzeń |
| 44 | 30A HOLOWANIE – Holowanie |
| 45 | 25A DRZWI NR 2 – Główny ECU |
| 46 | 20A STR LOCK – Układ blokady kierownicy |
| 47 | 15A TURN-HAZ – Licznik, kierunkowskazy przednie, kierunkowskazy boczne, kierunkowskazy tylne, przyczepa |
| 48 | 20A EFI GŁÓWNY2 * 1 |
| 48 | 20A F / POMPA * 2 – Pompa paliwa |
| 49 | 10A ETCS |
| 50 | 5A IC-ALT |
| 51 | 30A AMP – System audio z odbiornikiem radiowym |
| 52 | 10A RAD nr 1 – System nawigacji z radiem, DSS2 |
| 53 | 5A ECU-B1 – Podwójny system blokowania, inteligentny system wsiadania i uruchamiania za pomocą przycisku, moduł dachowy, czujnik odchylenia i przeciążenia, regulacja pochylenia i długości kolumny kierownicy, licznik, komora chłodnicza, bramka ECU, czujnik układu kierowniczego, VGRS |
| 54 | 5A DOME1 – Oświetlenie progu drzwi, zegar |
| 55 | 15A HEAD LH – Reflektor świateł drogowych (lewy) |
| 56 | 15A HEAD LL – Reflektor świateł mijania (lewy), układ regulacji zasięgu reflektorów |
| 57 | 15A INJ – Wtryskiwacz, zapłon |
| 58 | 5A MET – Licznik |
| 59 | 10A IGN – pętla otwarta, system poduszek powietrznych SRS, bramka ECU, inteligentny system wprowadzania i uruchamiania za pomocą przycisku, ABS, VSC, blokada kierownicy, GBS |
| 60 | 15A HEAD RH – Reflektor świateł drogowych (prawy) |
| 61 | 15A HEAD RL – Reflektor świateł mijania (prawy) |
| 62 | 7,5A EFI NR 2 – AFM, EVP VSV, 02 SSR, AI DRIVER, AI EX VSV, ACIS VSV |
| 63 | 7,5A RR A/C NO.2 – Klimatyzator tylny |
| 64 | 7,5A EFI NR 3 * 2 – EGR E-VRV B2, D-THROT SOL B2 |
| 65 | 5A DEF NR 2 – Podgrzewane lusterka zewnętrzne |
| 66 | 5A DRL – Światła do jazdy dziennej |
* 1 – Samochody z silnikiem benzynowym
* 2 – Samochody z silnikiem Diesla
Przekaźnik
- Przekaźnik podgrzewanej szyby tylnej
- Wymiary przyczepy
- Przekaźnik pomocniczych obwodów zapłonowych
- Benzyna: Przekaźnik modułu sterującego pompy paliwa
- Przekaźnik antykradzieżowy
- Przekaźnik świateł przeciwmgłowych
- Przekaźnik blokady uruchomienia
- Przekaźnik silnika wentylatora skraplacza klimatyzacji
- Przekaźnik nagrzewnicy
- Przekaźnik świateł hamowania
- Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji
- Przekaźnik ogrzewania szyby przedniej
- Przekaźnik nagrzewnicy
- Przekaźnik rozrusznika
- Przekaźnik świateł drogowych
- Przekaźnik świateł mijania
- Przekaźnik sterujący zawieszeniem

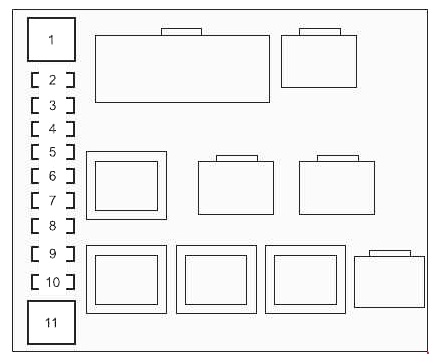

Dodatkowe pudełko
Schemat
Opis
| 1 | 30A HWD1 |
| 2 | 30A TOW BRK – Sterownik hamulca |
| 3 | 30A RR P / SIEDZENIE |
| 4 | 7,5A PWR HTR |
| 5 | 20A DEICER – Ogrzewana powierzchnia piór wycieraczek szyby przedniej |
| 6 | 10A ALT-CDS – Kondensator generatora |
| 7 | 5A BEZPIECZEŃSTWO – Alarm |
| 8 | 25A SEAT A/C RH – Podgrzewane siedzenia |
| 9 | 10A Al PMP HTR – Podgrzewacz paliwa |
| 10 | 30A OGON HOLOWNICZY – Oświetlenie przyczepy |
| 11 | 30A HWD2 |
Jest coś do dodania – będzie nam miło poznać Wasze uwagi.
