Toyota Windom 3 generacji była produkowana w latach 2001, 2002, 2003, 2004, 2005 i 2006 w nadwoziu V 30 . W tym czasie model został odnowiony. W niektórych krajach sprzedawany jest pod nazwą Lexus ES 300/330 . W naszym materiale znajdziesz informacje dotyczące lokalizacji elektronicznych sterowników, opis bezpieczników i przekaźników Toyota Windom 30 (Lexus ES 300 330) wraz ze schematami skrzynkowymi i zdjęciami ich wykonania. Podświetl bezpiecznik zapalniczki.
Liczba elementów w skrzynkach oraz ich umiejscowienie mogą się różnić i zależą od konfiguracji, roku produkcji i regionu dostawy. Sprawdź przeznaczenie elementów na podstawie schematów na okładce pudełka.
Contents
Przedział pasażerski

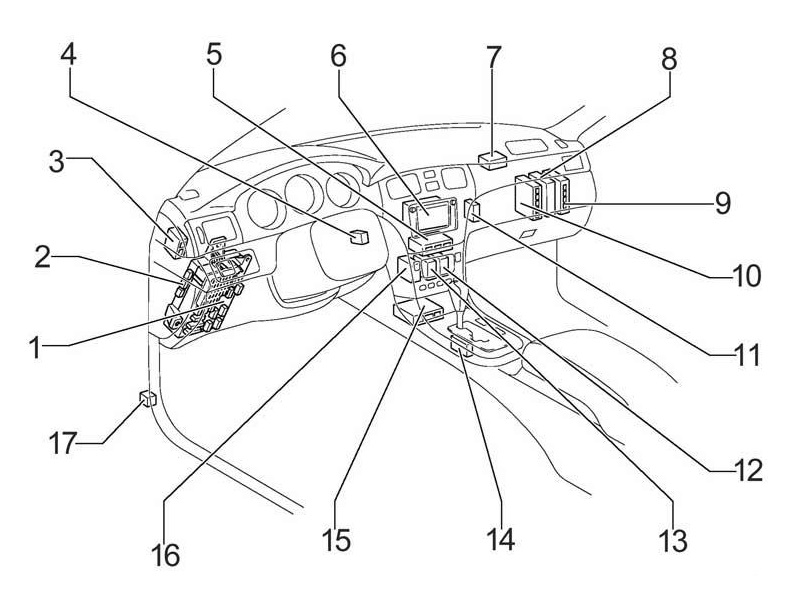

Lokalizacja
Rysunek poglądowy
Opis
- Skrzynka bezpiecznikowa
- Elektryczna jednostka sterująca nadwozia
- Regulowana jednostka sterująca zawieszeniem
- Kluczowy wzmacniacz transpondera
- Jednostka sterująca klimatyzatorem
- Radio z wyświetlaczem
- Jednostka sterująca zabezpieczeniem przed kradzieżą
- Wzmacniacz audio (z wyjątkiem MARKA LEVINSONA)
- Kontrola poślizgu
- Jednostka sterująca silnika
- Blok dystrybucyjny
- Jednostka pamięci lustrzanej
- Jednostka sterująca zasięgiem reflektorów
- Blokada dźwigni zmiany biegów
- Centralna jednostka poduszki powietrznej
- Przekaźnik wycieraczek
- Przekaźnik kierunkowskazów
Skrzynka bezpiecznikowa

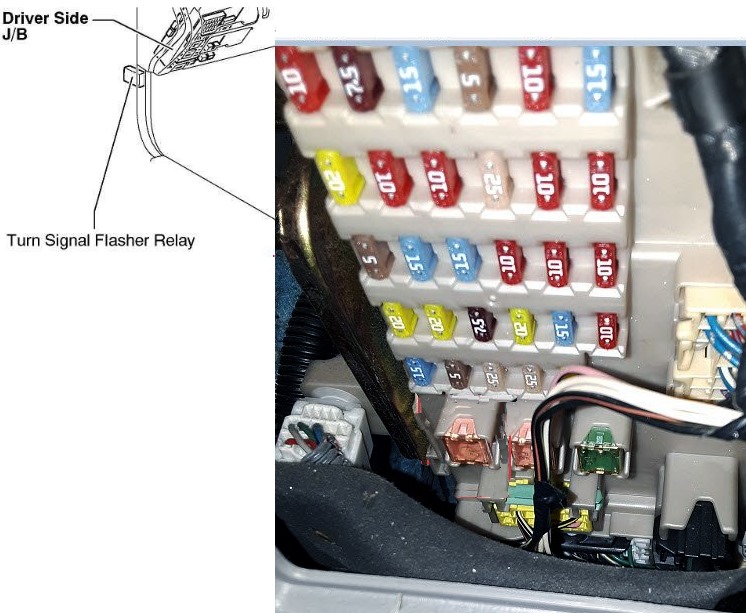

Skrzynka bezpieczników znajduje się na dole deski rozdzielczej, po stronie kierowcy, za osłoną zabezpieczającą.
Przekaźnik kierunkowskazów montowany jest osobno na lewym słupku.

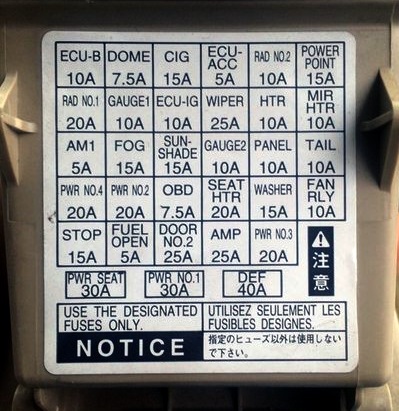

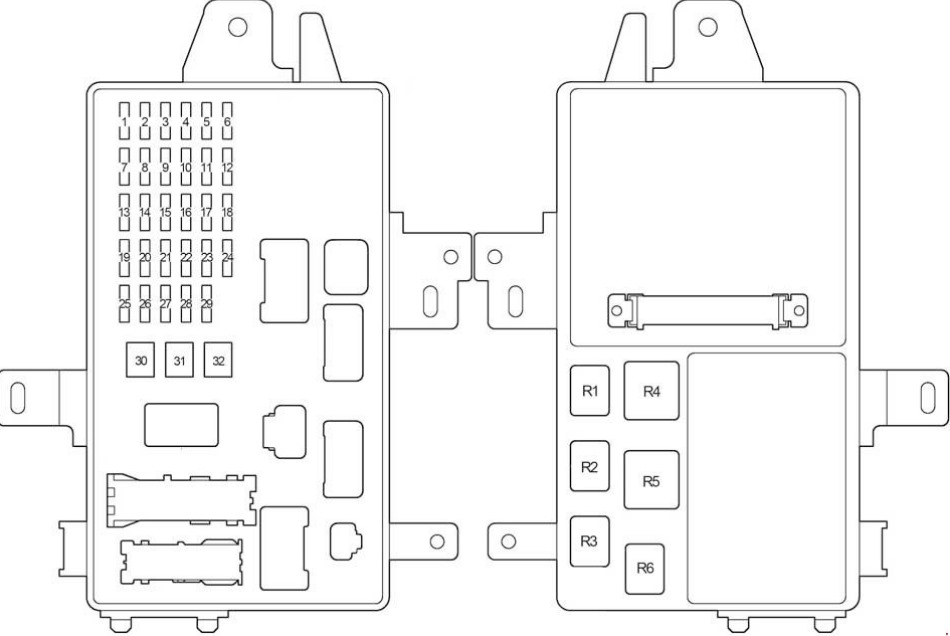

Schemat z okładki pudełka
Schemat
Opis bezpieczników
| 1 | 10A ECU-B – Układ przeciwblokujący, klimatyzacja, zegar, zestaw wskaźników, tempomat, sterownik skrzyni biegów, kontrolka automatycznej skrzyni biegów, sterownik silnika, immobilizer, reflektory, oświetlenie wnętrza, brzęczyk kluczyka zapłonu, automatyczne wyłączanie kierunkowskazów, szyberdach , sterownik osprzętu elektrycznego nadwozia, system audio, nawigacja, elektryczne szyby, brzęczyk pasa bezpieczeństwa, zabezpieczenie przed kradzieżą, zamek centralny, sterownik centralnego zamka, system stabilizacji pojazdu |
| 2 | 7,5A DOME – Oświetlenie stacyjki, oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie lusterek kosmetycznych, sterownik bramy garażowej, zegar, wyświetlacz temperatury zewnętrznej, wyświetlacz wielofunkcyjny |
| 3 | 15A CIG – Zapalniczka samochodowa |
| 4 | 5A ECU-ACC – Zegar, zestaw wskaźników, ECU nadwozia, jednostka sterująca lusterkami |
| 5 | 10А RAD NO.2 – System audio, nawigacja |
| 6 | PUNKT ZASILANIA 15A – Gniazdo |
| 7 | 20А RAD NO.1 – System audio, nawigacja |
| 8 | 10A WSKAŹNIK1 – Zestaw wskaźników, zegar, czujnik temperatury zewnętrznej, wyświetlacz wielofunkcyjny, blokada wybieraka skrzyni biegów, brzęczyk pasa bezpieczeństwa (wskaźnik) |
| 9 | 10А ECU-IG – Układ przeciwblokujący, automatyczne sterowanie oświetleniem, reflektory, oświetlenie wnętrza, brzęczyk kluczyka w stacyjce, szyberdach, jednostka sterująca osprzętem elektrycznym nadwozia, podnośniki szyb, zabezpieczenie przed kradzieżą, centralny zamek, |
| 10 | 25A WIPER – Wycieraczka ekranu |
| 11 | 10A HTR – Klimatyzator |
| 12 | 10A MIR HTR – Podgrzewane lusterka |
| 13 | 5A AM1 – Układ rozruchowy |
| 14 | 15A FOG – Przednie światło przeciwmgielne |
| 15 | 15А SŁOŃCE – CIEŃ – Zasłona tylna |
| 16 | 10A GAUGE2 – Samościemniające się lusterko wewnętrzne, kompas, szyberdach, światła cofania, kontrolka automatycznej skrzyni biegów, tempomat |
| 17 | PANEL 10A – Oświetlenie schowka podręcznego, zegar, wyświetlacz temperatury zewnętrznej, wyświetlacz wielofunkcyjny, oświetlenie zestawu wskaźników, wskaźnik nadbiegu |
| 18 | 10A TYŁ – Światło pozycyjne, oświetlenie tablicy rejestracyjnej |
| 19 | 20A PWR NO.4 – Szyba tylna lewa |
| 20 | 20A PWR NR 2 – Podnośnik szyby bocznej kierowcy, zamek drzwi pasażera |
| 21 | 7,5A OBD – Złącze diagnostyczne |
| 22 | 20A SEAT HTR – Podgrzewane siedzenia |
| 23 | 15A PODKŁADKA – Spryskiwacz szyby przedniej |
| 24 | 10A FAN RLY – Wentylator chłodzący |
| 25 | 15A STOP – żarówki świateł stopu, dodatkowe światło stopu, układ przeciwblokujący, tempomat |
| 26 | 5A PALIWO OTWARTE – Klapa wlewu paliwa |
| 27 | 25A DRZWI NR 2 – Centrala sterująca osprzętem elektrycznym nadwozia (centralny zamek, sterowanie bezprzewodowe, automatyczne ryglowanie drzwi) |
| 28 | 25A AMP – Wzmacniacz |
| 29 | 20A PWR NR 3 – Podnośnik szyby tylnej prawy |
| 30 | SIEDZENIE 30A PWR – Fotele elektrycznie sterowane |
| 31 | 30A PWR NR 1 – Podnośnik szyb od strony kierowcy, ryglowanie drzwi kierowcy, szyberdach |
| 32 | 40A DEF – Ogrzewana tylna szyba |
Za działanie zapalniczki odpowiada bezpiecznik nr 3 przy 15A.
Niektóre przekaźniki można zamontować z tyłu skrzynki.
Przeznaczenie przekaźnika
| R1 | Światła przeciwmgielne |
| R2 | Światło boczne |
| R3 | Przekaźnik pomocniczy |
| R4 | Ogrzewana tylna szyba |
| R5 | Zapłon |
| R6 | Zasilanie okna |

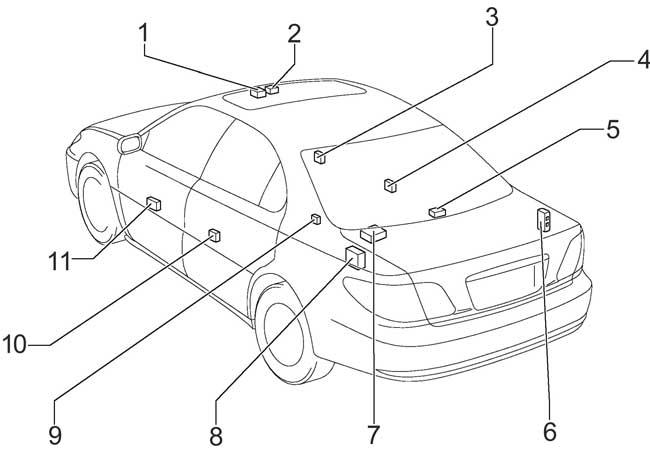

Dodatkowe elementy
Schemat
Oznaczenie
- Blok dystrybucyjny
- Jednostka sterująca szyberdachem
- Sterownik drzwi przednich pasażera
- Sterownik tylnych prawych drzwi
- Przekaźnik tylnej osłony przeciwsłonecznej
- Wzmacniacz audio (MARK LEVINSON)
- Jednostka sterująca nawigacją
- Telefoniczna jednostka sterująca
- Jednostka sterująca awarią lampy
- Sterownik tylnych lewych drzwi
- Sterownik w przednich drzwiach kierowcy
Komora silnika

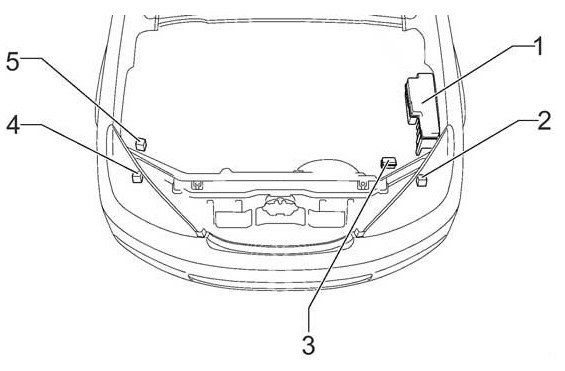

Lokalizacja
Rysunek poglądowy
Opis
- Skrzynka bezpieczników i przekaźników
- Sterownik lewego reflektora
- Skrzynka przekaźników ABS
- Sterownik prawego reflektora
- Kontrola poślizgu
Skrzynka bezpieczników i przekaźników
Pod maską główna skrzynka bezpieczników i przekaźników znajduje się po lewej stronie komory silnika.

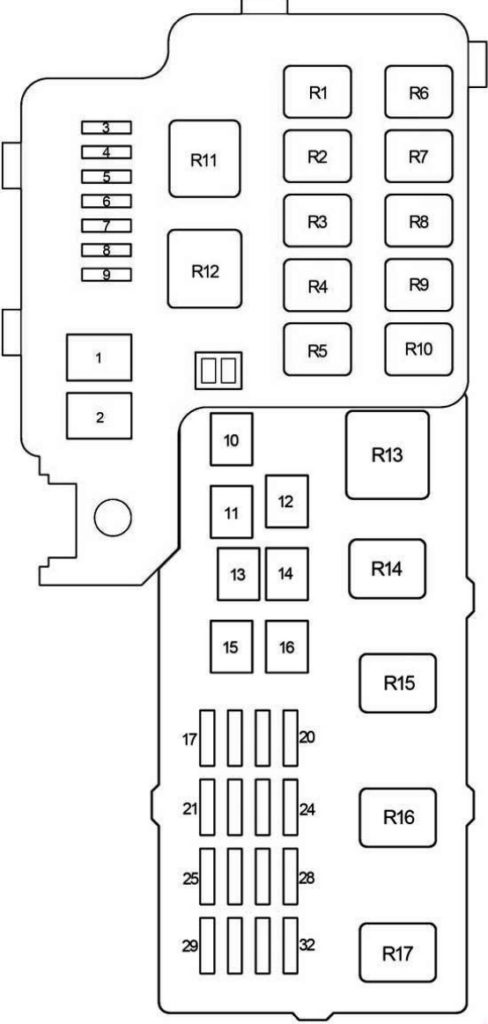

Schemat
Przeznaczenie
| 1 | 100А ALT – 2AZ-FE (2002-2003): Bezpieczniki: „DEF”, „PWR NO.1”, „PWR NO.2”, „PWR NO.3”, „PWR NO.4”, „STOP”, „DRZWI NR 2”, „OBD”, „PWR SEAT”, „FUEL OTWARTE”, „FOG”, „AMP”, „PANEL”, „TAIL”, „AM1”, „CIG”, „POWER POINT”, „RAD NR 2”, „ECU-ACC”, „WSKAŹNIK1”, „WSKAŹNIK2”, „ECU-IG”, „WIPER”, „Podkładka”, „HTR (10 A)”, „SEAT HTR” i „ CIEŃ PRZECIWSŁONECZNY “ |
| 120А ALT – 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Bezpieczniki: DEF ”,„ PWR NR 1 ”,„ PWR NR 2 ”,„ PWR NR 3 ”,„ PWR NR. 4”, „STOP”, „DRZWI NR 2”, „OBD”, „PWR SEAT”, „PALIWO OTWARTE”, „MGŁA”, „WZMACNIACZ”, „PANEL”, „OGON”, „AM1”, „CYG”. ”,„ PUNKT MOCY ”,„ RAD NR 2 ”,„ ECU-ACC ”,„ WSKAŹNIK1 ”,„ WSKAŹNIK2 ”,„ ECU-IG ”,„ WYCIERACZKA ”,„ PODKŁADKA ”,„ HTR (10 A) ”, „SEAT HTR” i „OSŁONA PRZECIWSŁONECZNA” | |
| 2 | 60A ABS NR 1 2002-2003: Układ przeciwblokujący, układ stabilizacji pojazdu, kontrola trakcji, układ wspomagania hamulców |
| 50A ABS NR 1 – 2003-2006: Układ przeciwblokujący, układ stabilizacji pojazdu, kontrola trakcji, układ wspomagania hamowania | |
| 3 | 15A HEAD LH LWR – Lewe światło mijania, zestaw wskaźników, światło przeciwmgielne, sterownik nadwozia |
| 4 | 15A HEAD RH LWR – Światło mijania prawe, korektor reflektorów, sterownik nadwozia |
| 5 | 5A DRL – Światła do jazdy dziennej |
| 6 | 10A A/C – Klimatyzacja |
| 7 | Nieużywany |
| 8 | Nieużywany |
| 9 | Nieużywany |
| 10 | 40А MAIN – Bezpieczniki: „HEAD LH LWR”, „HEAD RH LWR”, „HEAD LH UPR”, „HEAD LH UPR” i „DRL” |
| 11 | 40A ABS nr 2 – Układ przeciwblokujący, układ stabilizacji pojazdu, kontrola trakcji, układ wspomagania hamowania |
| 12 | 30A RDI – Wentylator chłodzenia silnika |
| 13 | 30A CDS – Wentylator klimatyzacji |
| 14 | 50A HTR – Klimatyzacja |
| 15 | 30A ADJ PDL – Elektryczny pedał gazu |
| 16 | 30A ABS nr 3 – Układ przeciwblokujący, układ stabilizacji pojazdu, kontrola trakcji, układ wspomagania hamowania |
| 17 | 30A AM2 – Układ rozruchowy, bezpieczniki: „IGN” i „IG2” |
| 18 | 10А HEAD LH UPR – Światło drogowe lewe |
| 19 | 10A HEAD RH UPR – Światło drogowe prawe |
| 20 | 5A ST – Zestaw wskaźników, rozrusznik, zapłon |
| 21 | 5A TEL – Telefon |
| 22 | 5А ALT-S – Układ ładowania akumulatora |
| 23 | 15A IGN – Układ rozruchowy |
| 24 | 10A IGN2 – Układ przeciwblokujący. układ ładowania akumulatora, zestaw wskaźników, tempomat, sterownik skrzyni biegów, kontrolka automatycznej skrzyni biegów, sterownik silnika, kontrolka niezapiętych pasów bezpieczeństwa, system stabilizacji pojazdu, kontrola trakcji |
| 25 | 25A DOOR1 – Sterownik wyposażenia elektrycznego nadwozia, zabezpieczenie przed kradzieżą, zamek centralny, sterownik centralnego zamka |
| 26 | 20A EFI – Tempomat, sterownik skrzyni biegów, wskaźnik automatycznej skrzyni biegów, sterownik silnika |
| 27 | 10A KLAKSON – Sygnał dźwiękowy |
| 28 | 30A DCC – Bezpieczniki: „ECU-B”, „RAD NO.1” i „DOME” |
| 29 | 25A A/F – Jednostka sterująca silnika |
| 30 | Nieużywany |
| 31 | 10А ETCS – Jednostka sterująca silnika, tempomat |
| 32 | 15А HAZ – Kierunkowskazy, alarm |
| R1 | Nieużywany |
| R2 | Nieużywany |
| R3 | Światła do jazdy dziennej (nr 2) |
| R4 | Światła do jazdy dziennej (nr 3) |
| R5 | Wentylator chłodzący (nr 2) |
| R6 | Światła do jazdy dziennej (nr 4) |

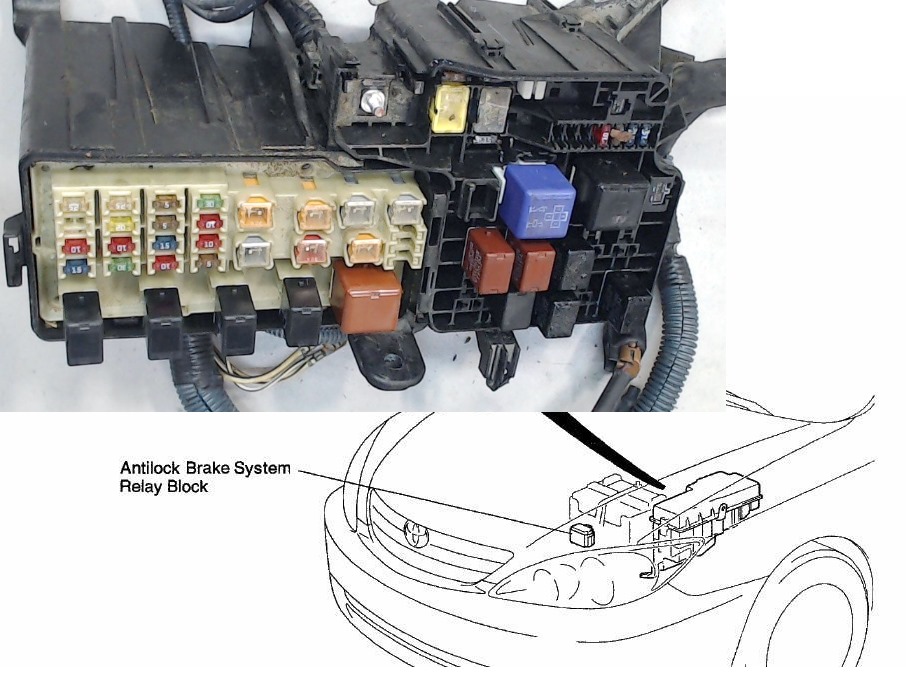

Skrzynka przekaźników ABS
Znajduje się obok akumulatora.

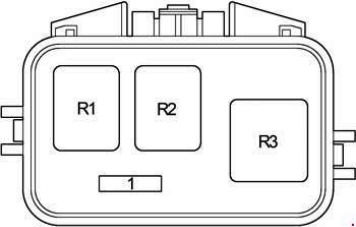

Schemat
Oznaczenie
1 – 7,5А ABS NR 4 – Układ przeciwblokujący, układ stabilizacji pojazdu, kontrola trakcji, układ wspomagania hamowania
R1 – Nieużywany
R2 – Układ przeciwblokujący
R3 – ABS
To wszystko. Jeśli masz coś do dodania – napisz w komentarzach.
