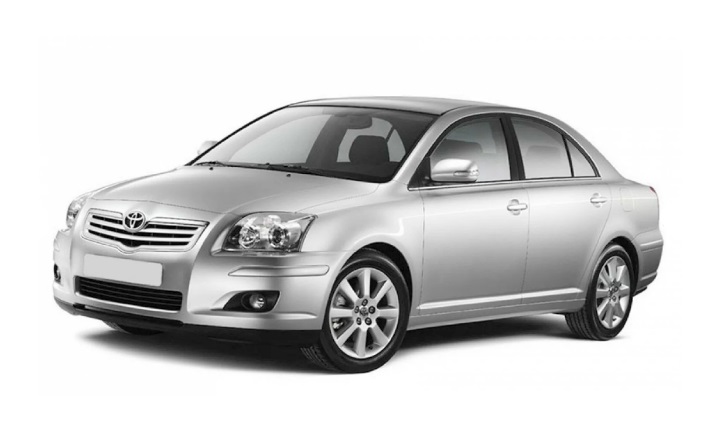

Toyota Avensis 2 generacji ma kod T25/T250 i była produkowana w latach 2003, 2004, 2005, 2006, 2007, 2008 i 2009. W tym artykule znajdziesz informacje z lokalizacją wszystkich elektronicznych sterowników, szczegółowy opis bezpieczników i przekaźniki Toyota Avensis 2 ze schematami skrzynkowymi i zdjęciami ich wykonania. Osobno podkreślamy bezpiecznik zapalniczki.
Konstrukcja jednostek i ich rozmieszczenie mogą różnić się od pokazanych i zależą od roku produkcji, poziomu wyposażenia i regionu dostawy.
Przedział pasażerski
Lokalizacja

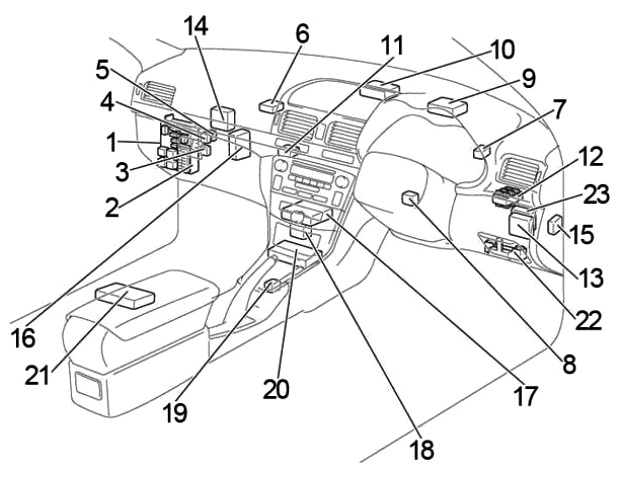

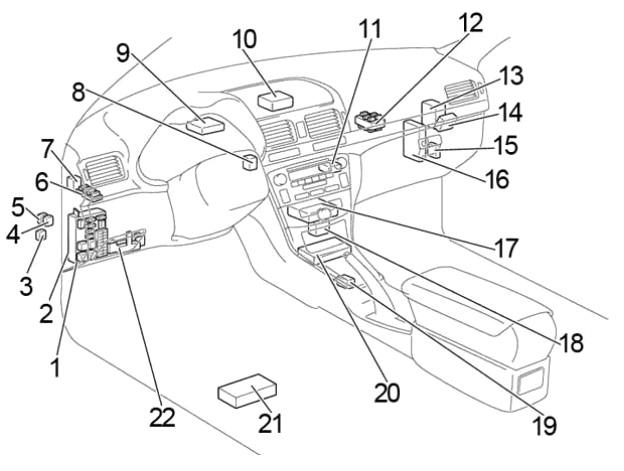

Ogólna lokalizacja elektronicznych jednostek sterujących w kabinie
LHD
RHD
Przeznaczenie
- Skrzynka bezpiecznikowa
- Zintegrowany przekaźnik
- Przekaźnik pompy paliwa (otwarcie obwodu)
- Przekaźnik tylnych świateł przeciwmgłowych
- Przekaźnik podgrzewanej szyby tylnej
- Skrzynka przekaźników
- Przekaźnik kierunkowskazów
- Kluczowy wzmacniacz transpondera
- ECU EPS
- Jednostka sterująca transponderem kluczyka
- Wzmacniacz antenowy
- Blok dystrybucyjny
- Przekaźnik wycieraczek
- Odbiornik centralnego zamka
- Jednostka sterująca zasięgiem reflektorów
- Jednostka sterująca silnika i skrzyni biegów (A / T) / Jednostka sterująca silnika (M / T)
- Jednostka sterująca klimatyzatorem
- Opcjonalne złącze (nawigacja)
- Jednostka sterująca wybieraka biegów
- Jednostka sterująca poduszką powietrzną
- Jednostka sterująca nawigacją
- Dodatkowa skrzynka bezpieczników
- RHD: Jednostka sterująca zabezpieczeniem przed kradzieżą

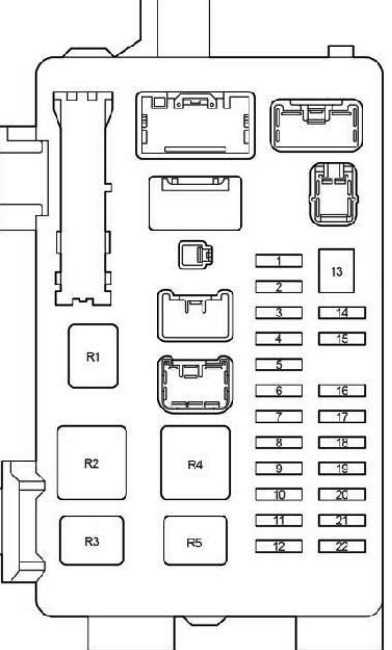

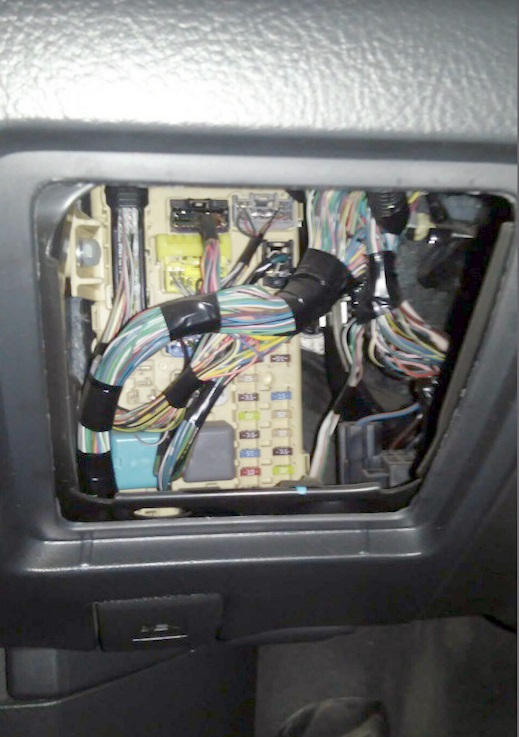

Skrzynka bezpiecznikowa
Znajduje się na dole deski rozdzielczej, za osłoną ochronną.
Zdjęcie poglądowe
Schemat
Opis
| 1 | 10A IGN – poduszki powietrzne SRS, zestaw wskaźników, układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 2 | 20A S / DACH – Właz |
| 3 | 7,5A RR FOG – Tylne światło przeciwmgłowe |
| 4 | 15A FR FOG – Przednie światło przeciwmgielne, kontrolka świateł przeciwmgłowych |
| 5 | 25A AM1 – Układ rozruchowy, bezpieczniki: „CIG”, „RAD NR 1” |
| 6 | PANEL 7,5A – Oświetlenie tablicy przyrządów, oświetlenie zestawu wskaźników, sterownik automatycznej skrzyni biegów, oświetlenie schowka podręcznego, oświetlenie schowka w podłokietniku, wycieraczki reflektorów, przednie światło przeciwmgielne, pomoc w parkowaniu, wyświetlacz wielofunkcyjny |
| 7 | 20A RR WIP – Wycieraczka i spryskiwacz tylnej szyby |
| 8 | 7,5A MIERNIK2 – Światła cofania, regulacja zasięgu reflektorów, kierunkowskazy, światła awaryjne |
| 9 | 15A CIG – Zapalniczka samochodowa |
| 10 | 10A HTR – Podgrzewane siedzenia, klimatyzacja |
| 11 | – |
| 12 | 7,5A RAD NO.1 – System audio, wyświetlacz wielofunkcyjny, elektrycznie sterowane lusterka, zestaw wskaźników, gniazdo |
| 13 | SIEDZENIE 30A PWR – Fotele elektrycznie sterowane |
| 14 | 10A TYŁ – Światło pozycyjne, oświetlenie tablicy rejestracyjnej, oświetlenie bagażnika, automatyczny system oświetlenia, przednie światło przeciwmgielne, tylne światło przeciwmgielne, zestaw wskaźników |
| 15 | 7,5A OBD2 – Złącze diagnostyczne |
| 16 | 15A P/PUNKT – Gniazdo |
| 17 | 25A DRZWI – Centralny zamek |
| 18 | 25A WIP – Wycieraczka i spryskiwacz przedniej szyby, wycieraczki reflektorów |
| 19 | 7,5A ECU-IG – Wentylator chłodzący, układ ładowania, wspomaganie kierownicy, ABS, VSC |
| 20 | 20A S-HTR – Podgrzewane siedzenia |
| 21 | 10A GAUGE1 – Włącznik świateł, wyświetlacz wielofunkcyjny, zintegrowany przekaźnik, zestaw wskaźników, blokada dźwigni zmiany biegów, sterownik automatycznej skrzyni biegów, lusterko wsteczne, wycieraczka, hamulec postojowy |
| 22 | 15A STOP – Światła stop, blokada dźwigni zmiany biegów, dodatkowe światło hamowania, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| Przekaźnik | |
| R1 | rezerwa |
| R2 | HTR – grzejnik |
| R3 | SEAT HTR – Podgrzewane siedzenia |
| R4 | IG1 – Zapłon |
| R5 | OGON – Światło boczne |
Za działanie zapalniczki odpowiada bezpiecznik nr 9 przy 15A.

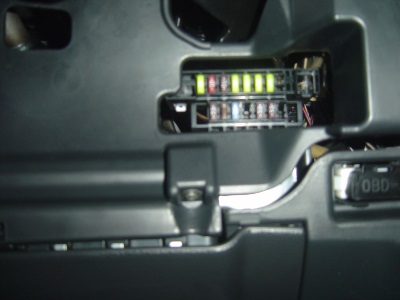

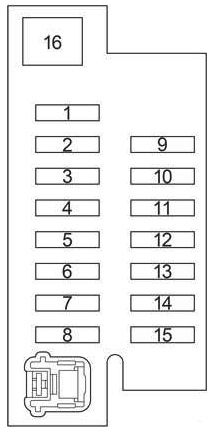

Dodatkowa skrzynka bezpieczników
Znajduje się nad pedałami, równolegle do podłogi.
Schemat
Oznaczenie
| 1 | – |
| 2 | 20A P-RR P/W – Podnośnik szyby |
| 3 | 20A P-FR P/W – Podnośnik szyby |
| 4 | 20A D-RR P/W – Podnośnik okna |
| 5 | 20A D-FR P/W – Podnośnik szyby |
| 6 | 7,5A ECU-B 1 – Skrzynia biegów |
| 7 | 10A FUEL OPN – Klapa wlewu paliwa |
| 8 | 20A FR DIC – Ogrzewana powierzchnia piór wycieraczek szyby przedniej, bezpiecznik: “MIR HTR” |
| 9 | – |
| 10 | 7,5A DEF I/UP – Klimatyzator |
| 11 | 7,5A ST – Wielopunktowy wyświetlacz informacyjny, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy |
| 12 | 10A MIR HTR – Podgrzewane lusterka |
| 13 | 15A RAD NR 2 – System audio, wielofunkcyjny wyświetlacz informacyjny |
| 14 | 7,5A DOME – Oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie drzwi, oświetlenie bagażnika, indywidualne oświetlenie lusterek, oświetlenie przestrzeni na nogi |
| 15 | 7,5A ECU-B 2 – Klimatyzacja, sterowanie bezprzewodowe |
| 16 | SIEDZENIE 30A PWR – Fotele elektrycznie sterowane |

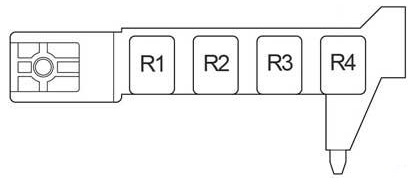

Skrzynka przekaźników
Schemat
LHD
RHD
Opis
- R1 – Ogrzewana powierzchnia piór wycieraczek szyby przedniej (FR DEICER)
- R2 – Gniazdo (P/PUNKT)
- R3 – Przednie światło przeciwmgielne (FR FOG)
- R4 – Rozrusznik (ST)

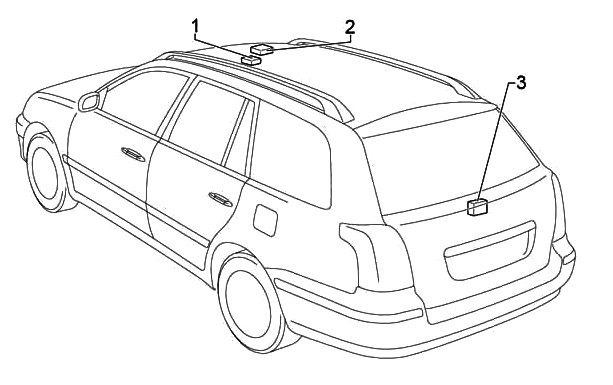

Dodatkowe elementy
Schemat
Przeznaczenie
- Wzmacniacz mikrofonu telefonicznego
- Jednostka sterująca szyberdachem
- Przekaźnik wycieraczki tylnej
Komora silnika
Lokalizacja

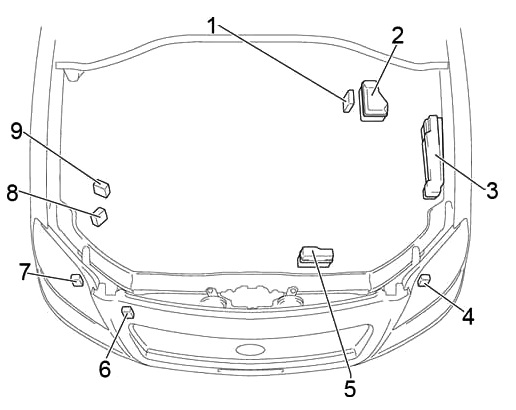

Ogólna lokalizacja elektronicznych jednostek sterujących pod maską
Typ A
(1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE)

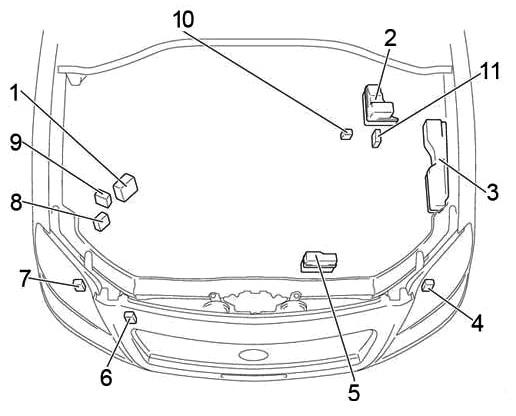

Typ B
(1CD-FTV)
Opis
- Jednostka sterująca wtryskiwaczami
- Dodatkowa skrzynka bezpieczników
- Skrzynka bezpieczników i przekaźników
- Sterownik lewego reflektora
- Skrzynka przekaźników
- Przekaźnik wycieraczek reflektorów
- Sterownik prawego reflektora
- Jednostka sterująca hamulców (VSC)
- Jednostka sterująca hamulcami (bez VSC)
- Przekaźnik świecy żarowej
- Nagrzewnica pomocnicza

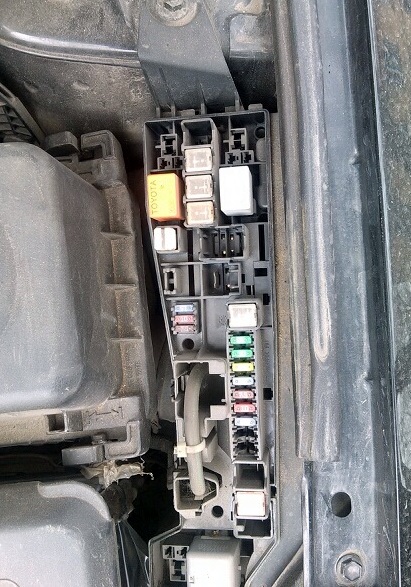

Skrzynka bezpieczników i przekaźników
Znajduje się po lewej stronie komory silnika.
Schemat

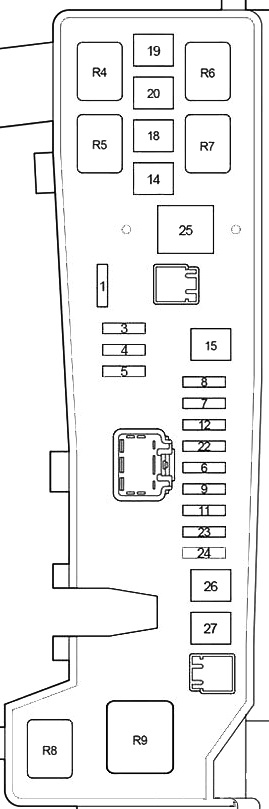

Typ A

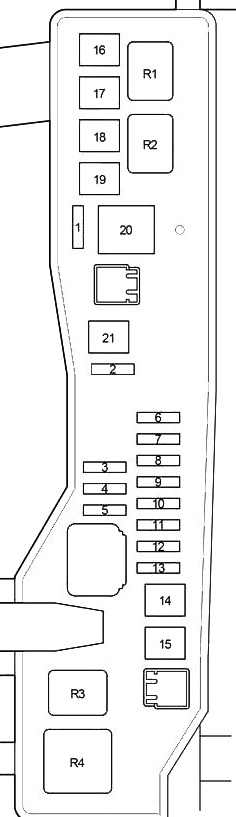

Typ B
Przeznaczenie
| 1 | – |
| 2 | 25A VSC – 1CD-FTV: ABS, VSC |
| 25A ABS – 1CD – FTV: ABS | |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | 7,5A ALT-S – Układ ładowania |
| 7 | 30A DCC – Bezpieczniki: „ECU-B NR 2”, „DOME”, „RAD NR 2” |
| 8 | 30A AM2 – Układ rozruchowy, bezpieczniki: „ST”, „IGN” |
| 9 | 10A ZAGROŻENIE – Kierunkowskazy, światła awaryjne |
| 10 | 25A F-HTR – 1CD-FTV: Ogrzewanie paliwa |
| 11 | Klakson 15A – Sygnał dźwiękowy |
| 12 | 20A EFI – Układ wtrysku wielopunktowego / sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki: „EFI NO.1”, „EFI NO.2” |
| 13 | 25A PWR HTR – 1CD – FTV: Nagrzewnica pomocnicza |
| 14 | 30A RR DEF – Ogrzewana tylna szyba |
| 15 | 40A GŁÓWNY – Środki do czyszczenia reflektorów, reflektory, bezpieczniki: „H-LP HI LH”, „H-LP HI RH”, „H-LP LH”, „H-LP RH” |
| 16 | 50A AM1 NO.1 – 1CD-FTV: bezpieczniki: “ACC”, “CIG”, “RAD NO.1”, “ECU-B NO.1”, “FL P/W”, “FR P/W”, „RL P/Z”, „RR P/Z” |
| 17 | 30A H/CLN – Płyny do czyszczenia reflektorów |
| 18 | 40A HTR – Klimatyzacja. podgrzewacz |
| 19 | 30A CDS – Wentylator chłodzący |
| 20 | 40A RDI – 1CD-FTV, 1ZZ-FE, 3ZZ-FE: Wentylator chłodzący |
| 30A RDI – 1AZ-FE, 1AZ-FSE: Wentylator chłodzący | |
| 21 | 50A VSC – 1CD – FTV: ABS, VSC |
| 40A ABS – 1CD – FTV: ABS | |
| 22 | 15A IG2 – 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Układ rozruchowy, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 23 | PRZEPUSTNICA 10A – 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Elektroniczny system sterowania przepustnicą |
| 10A ETCS – 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Elektroniczny układ sterowania przepustnicą | |
| 24 | 20A A / F – 1AZ-FSE, 1AZ-FE: Czujnik stosunku powietrza do paliwa |
| 25 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: – |
| 26 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: – |
| 27 | 50A EMPS – 1ZZ-FE, 3ZZ-FE: Wspomaganie kierownicy |
| Przekaźnik | |
| R1 | EFI MAIN – 1CD – FTV: Wentylator chłodzący |
| R2 | EDU – 1CD – FTV: Wentylator chłodzący |
| R3 | WENTYLATOR NR 3 – 1CD – FTV: Wentylator chłodzący |
| R4 | WENTYLATOR NR 1 – Wentylator chłodzący |
| R5 | WENTYLATOR NR 2 – 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Wentylator chłodzący |
| R6 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: – |
| R7 | WENTYLATOR NR 3 – 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Wentylator chłodzący |
| R8 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: – |
| R9 | EMPS – 1ZZ-FE, 3ZZ-FE: Wspomaganie kierownicy |

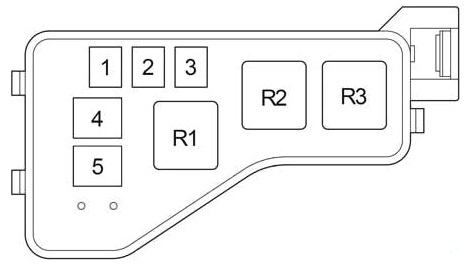

Dodatkowa skrzynka bezpieczników
Schemat
Typ A
Oznaczenie
| 1 | – |
| 2 | 50A HTR2 – Nagrzewnica pomocnicza |
| 3 | 50A HTR1 – Nagrzewnica pomocnicza |
| 4 | 80A GLOW – Świece żarowe |
| 5 | 140A ALT – Przekaźnik: “IG1”, “TAIL”, “SEAT HTR”, bezpieczniki: “H-LP CLN”, “AM1 NO.1”, “RDI”, “CDS”, “VSC” (50A), ” VSC „(25A),„ ABS ”(40A),„ ABS ”(25A),„ H / CLN ”,„ RR DEF ”,„ GLOW ”,„ HTR NO1 ”,„ HTR NO2 ”,„ RFGHTR ”,„ AM1 NR 2”, „RR Mgła”, „S / DACH”, „STOP”, „P/POINT”, „FR Mgła”, „OBD2”, „DRZWI” |
| Przekaźnik | |
| R1 | |
| R2 | HTR2 – Nagrzewnica dodatkowa |
| R3 | HTR1 – Nagrzewnica dodatkowa |

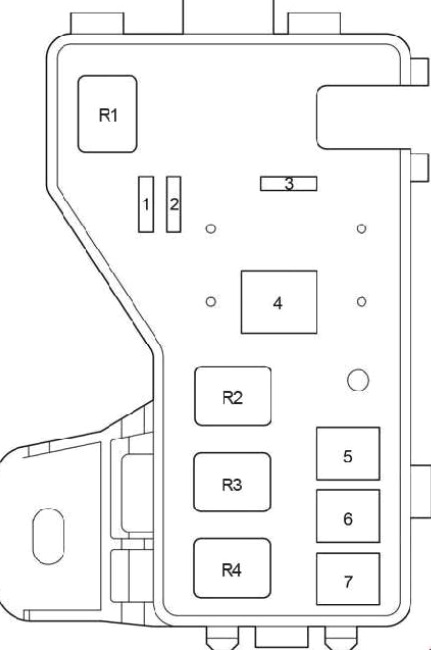

Typ B
Przeznaczenie
| 1 | 10A EFI NR 1 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 2 | 7,5A EFI NR 2 – Układ kontroli emisji |
| 3 | 25A VSC – ABS, VSC |
| 25A ABS – ABS | |
| 4 | 100А ALT – 1ZZ-FE, 3ZZ-FE: Bezpieczniki: „AM1 NO.1”, „H-LP CLN”, „ABS” (25A), „VSC” (25A), „ABS” (40A), „VSC „(50 A), „CDS”, „RDI”, „HTR”, „RR DEF”, „RR FOG”, „FR FOG”, „AM1”, „DRZWI”, „STOP”, „OBD2”, „ S / DACH ”,„ PWR SEAT ”,„ P / PUNKT ”,„ OGON ”,„ PANEL ”,„ RR WIP ”,„ ECU-IG ”,„ WIP ”,„ GAUGE2 ”,„ GAUGE1 ”,„ HTR ” , „S-HTR” |
| 120А ALT – 1AZ-FSE, 1AZ-FE: Bezpieczniki: „AM1 NO.1”, „H-LP CLN”, „ABS” (25A), „VSC” (25A), „ABS” (40A), „VSC „(50 A), „CDS”, „RDI”, „HTR”, „RR DEF”, „RR FOG”, „FR FOG”, „AM1”, „DRZWI”, „STOP”, „OBD2”, „ S / DACH ”,„ PWR SEAT ”,„ P / PUNKT ”,„ OGON ”,„ PANEL ”,„ RR WIP ”,„ ECU-IG ”,„ WIP ”,„ GAUGE2 ”,„ GAUGE1 ”,„ HTR ” , „S-HTR” | |
| 5 | 50A VSC – ABS, VSC |
| 40A ABS – ABS | |
| 6 | 50A AM1 NO.1 – Bezpieczniki: „PWR SEAT”, „FR DIC”, „FUEL OPN”, „ECU-B 1”, P-RR P/W”, „P-FR P/W”, „D- RR P/W”, „D-FR P/W” |
| 7 | 30A H-LP CLN – Środek do czyszczenia reflektorów |
| Przekaźnik | |
| R1 | INJ – wtryskiwacz |
| R2 | EFI – Jednostka sterująca silnika |
| R3 | IG2 – Zapłon |
| R4 | A/F – Czujnik stosunku powietrza do paliwa |

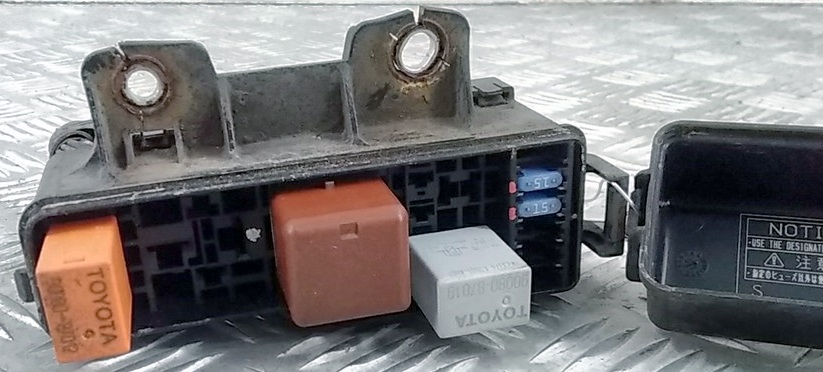

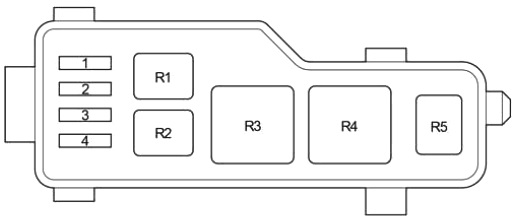

Skrzynka przekaźników
Zdjęcie poglądowe
Schemat
Opis
| 1 | 10A H-LP HI LH – Reflektor lewy (światła drogowe) |
| 2 | 10A H-LP HI RH – Reflektor prawy (światła drogowe), zestaw wskaźników |
| 3 | 15A H-LP LH – Reflektor lewy (światła mijania) |
| 4 | 15A H-LP RH – Reflektor prawy (światła mijania) |
| Przekaźnik | |
| R1 | Klakson – Sygnał dźwiękowy |
| R2 | F-HTR – Podgrzewanie paliwa |
| R3 | H-LP – Reflektory |
| R4 | DIM – Ściemniacz |
| R5 | WENTYLATOR NR 2 – Wentylator chłodzący |
Na naszym kanale YouTube zamieściliśmy także film. Oglądaj i subskrybuj.
Jeśli masz coś do dodania – napisz w komentarzach.
