Toyota Camry 40 to 6 generacja gamy Camry, produkowana w latach 2006, 2007, 2008, 2009, 2010, 2011. Pojazd ten dostarczany był na cały świat. Znany również jako Daihatsu Altis. W tej publikacji pokażemy lokalizację elektronicznych jednostek sterujących, oznaczenie bezpieczników i przekaźników w Toyocie Camry 40 wraz ze schematami i zdjęciami. Podświetl bezpiecznik zapalniczki.
Ilość elementów w pudełkach może różnić się od prezentowanej i uzależniona jest od roku produkcji oraz poziomu wyposażenia. Sprawdź opis z diagramami na pokrywie bloku.
Contents

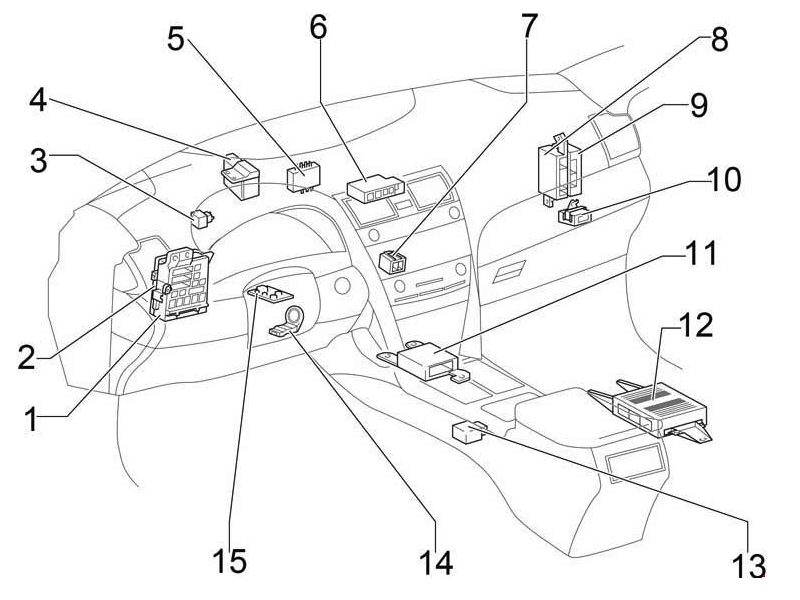

Skrzynki elektroniki w kabinie pasażerskiej
Lokalizacja
Przeznaczenie
- Skrzynka bezpiecznikowa
- Elektryczna jednostka sterująca nadwozia
- Przekaźnik kierunkowskazów (alarm)
- Blok rozdzielczy nr 3
- Blokada identyfikacyjna (pojazdy z systemem Smart) Transponder kluczyka (pojazdy bez systemu Smart)
- Blok przyłączeniowy (CAN)
- Blok rozdzielczy nr 4
- Wzmacniacz klimatyzacji
- Blok certyfikujący
- Monitor ciśnienia w oponach
- Centralna jednostka poduszki powietrznej
- Wzmacniacz dźwięku
- Blokada dźwigni zmiany biegów
- Wzmacniacz sygnału klucza
- Blokada kierownicy
Skrzynka bezpiecznikowa

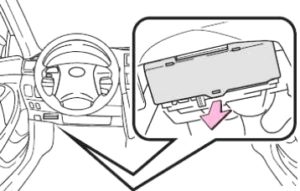

Montowany po lewej stronie pod deską rozdzielczą. Aby uzyskać dostęp, należy zdjąć pokrywę ochronną.

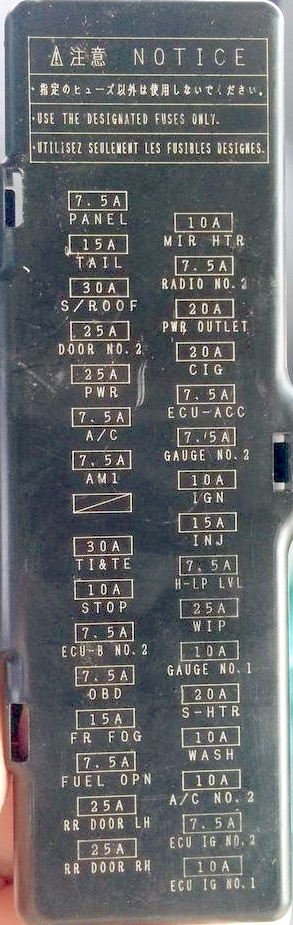

Schemat z okładki bloku

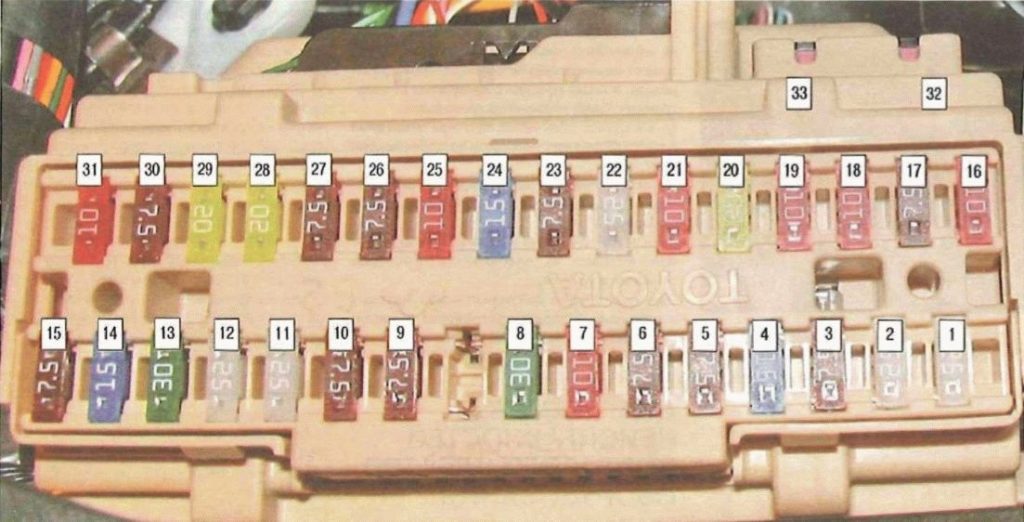

Schemat
Oznaczenie
| 1 | 25А RR DOOR RH – Podnośnik tylnej szyby prawy |
| 2 | 25А RR DOOR LH – Podnośnik tylnej szyby lewy |
| 3 | 7,5A FUEL OPN – Klapa wlewu paliwa |
| 4 | 15A FR FOG – Przednie światło przeciwmgielne |
| 5 | 7,5А OBD – Złącze diagnostyczne |
| 6 | 7,5А ECU − B NR 2 – Podnośniki szyb |
| 7 | 10A STOP – Światła stop, dodatkowe światło hamowania, blokada dźwigni zmiany biegów, układ wtrysku paliwa, sterownik nadwozia, ABS, układ stabilizacji pojazdu, kontrola trakcji, układ wspomagania hamulców, układ sterowania przepustnicy |
| 8 | 30A TI&TE – Sterowanie uchylne i teleskopowe |
| rezerwa | |
| 9 | 7,5A AM1 – Układ wtrysku paliwa |
| 10 | 7,5A A/C – Klimatyzator |
| 11 | 25A PWR – Podnośniki do szyb |
| 12 | 25A DRZWI NR 2 – Nadwozie ECM |
| 13 | 30A S/DACH – Люк |
| 14 | 15A TYŁ – Światło pozycyjne, oświetlenie tablicy rejestracyjnej, światła cofania, przednie kierunkowskazy, sterownik nadwozia |
| 15 | PANEL 7,5A – Nawigacja, podgrzewane fotele, alarm, klimatyzacja, system audio, zegar, oświetlenie schowka podręcznego, system stabilizacji pojazdu, kontrola trakcji, oświetlenie tablicy przyrządów, przełączniki w kierownicy |
| 16 | 10A ECU IG NO.1 – ECU nadwozia, wycieraczka i spryskiwacz, szyberdach, czujnik ciśnienia w oponach, wentylator chłodzący, nawigacja, automatycznie ściemniające się lusterko wewnętrzne |
| 17 | 7,5A ECU IG NO.2 – ABS, system stabilizacji pojazdu, kontrola trakcji, wspomaganie hamulców, blokada wybieraka biegów, automatyczna skrzynia biegów, tempomat |
| 18 | 10A A/C NR 2 – Klimatyzacja, podgrzewana tylna szyba |
| 19 | 10A WASH – Wycieraczka i spryskiwacz |
| 20 | 20A S-HTR – Podgrzewane siedzenia |
| 21 | 10A WSKAŹNIK NR 1 – Światła awaryjne, światła cofania, układ wtrysku paliwa, układ ładowania akumulatora |
| 22 | 25A WIP – Wycieraczka i spryskiwacz szyby |
| 23 | 7,5A H − LP LVL – Elektroniczna regulacja zasięgu reflektorów |
| 24 | 15A INJ – Układ wtrysku paliwa, układ rozruchowy |
| 25 | 10A IGN – Układ wtrysku paliwa, zabezpieczenie przed kradzieżą, poduszki powietrzne, układ blokady kierownicy, system klasyfikacji pasażera z przodu, układ sterowania przepustnicą, system otwierania pojazdu bez kluczyka |
| 26 | 7,5A WSKAŹNIK NR 2 – Zestaw wskaźników, zegar, wyświetlacz wielofunkcyjny |
| 27 | 7,5 A ECU-ACC – Zegar, blokada dźwigni zmiany biegów, ECM nadwozia, elektrycznie sterowane lusterka, system otwierania pojazdu bez kluczyka |
| 28 | 20A CIG – Zapalniczka samochodowa |
| 29 | 20A PWR OUTLET – Gniazdo |
| 30 | 7,5A RADIO NR 2 – System audio, nawigacja |
| 31 | 10A MIR HTR – Podgrzewane lusterka |
W przypadku zapalniczki i tylnego gniazdka bezpieczniki 28 i 29 odpowiadają za 20A.
Bezpieczniki 32 przy 30 A ZASILANIE – Elektryczne szyby i 33 przy 30 A P/SEAT – Fotele elektrycznie sterowane znajdują się oddzielnie w górnej części urządzenia.
Przekaźnik

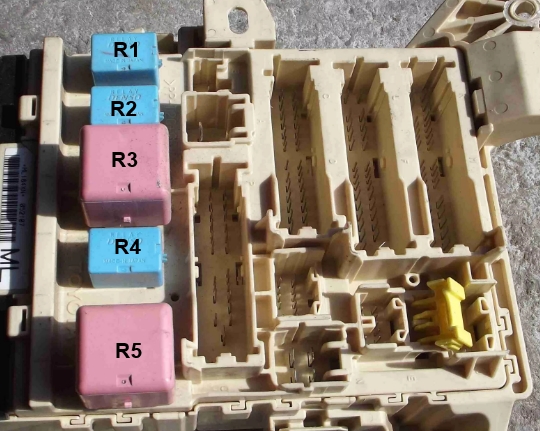

Z tyłu urządzenia przymocowanych jest kilka elementów przekaźnikowych.
Schemat
Opis
- R1 Światło przeciwmgielne
- Światło boczne R2
- R3 Przekaźnik pomocniczy
- R4 Podnośniki okienne
- R5 Zapłon (IG1)

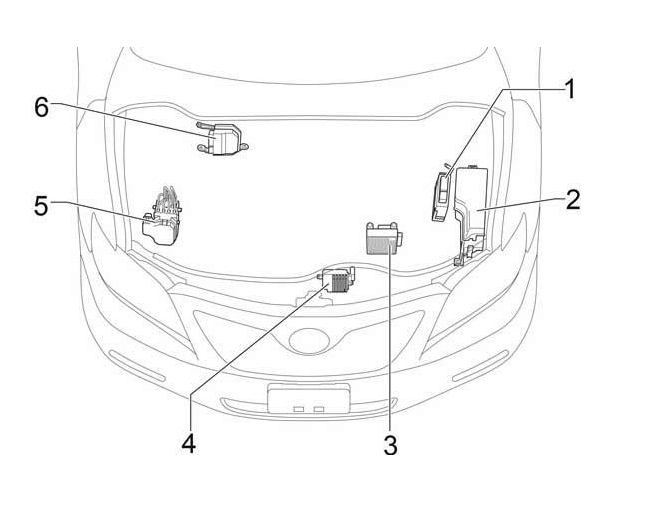

Skrzynki elektroniki komora silnika
Lokalizacja
Schemat
- Jednostka sterująca silnika (2AZ-FE)
- Główna skrzynka bezpieczników i przekaźników
- Jednostka sterująca skrzynią biegów
- Jednostka sterująca wentylatorem
- Kontrola poślizgu
- Jednostka sterująca silnika (2GR-FE)
Główna skrzynka bezpieczników i przekaźników

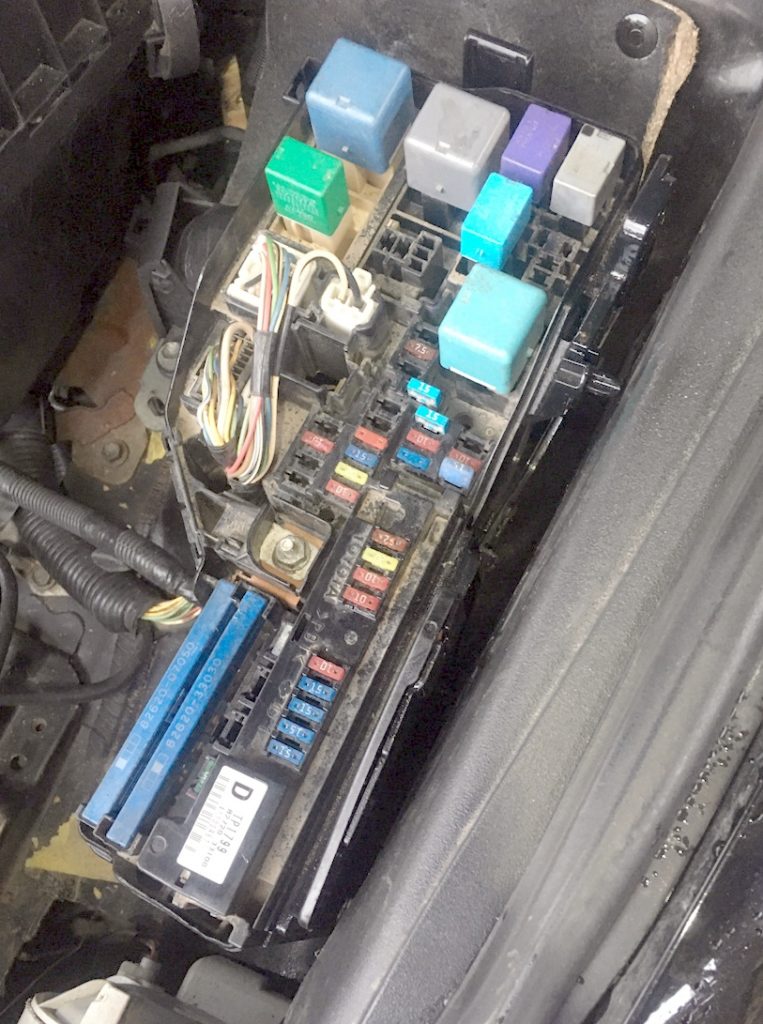

Zdjęcie

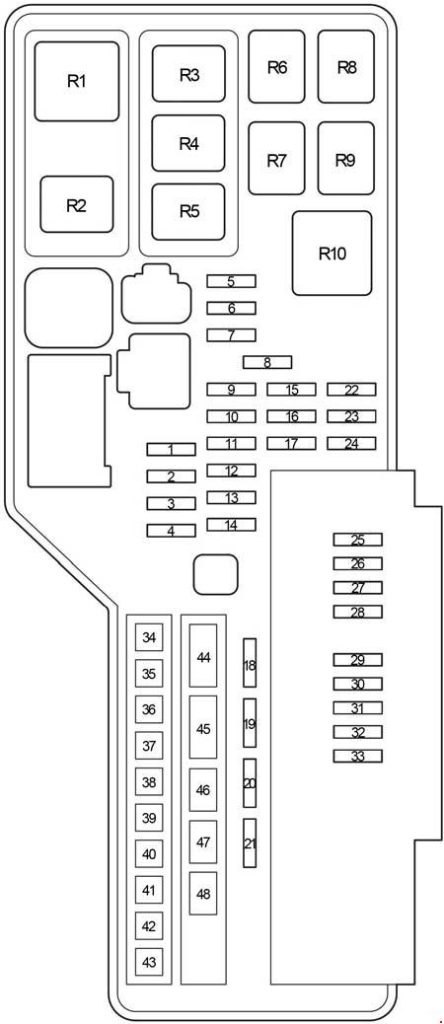

Schemat
Opis
| 1 | Nieużywany |
| 2 | 10А RR FOG – Tylne światło przeciwmgłowe |
| 3 | 15A FR DEF – Przednie światło przeciwmgłowe |
| 4 | Nieużywany |
| 5 | 7,5А AM2 – Układ rozruchowy |
| 6 | 7,5А ALT − S – Układ ładowania akumulatora |
| 7 | 7,5А MAYDAY / TEL – tel |
| 8 | – |
| 9 | 30A EFI2 – 2AR-FE (2009-2011): Układ wtrysku paliwa |
| 10 | 10A E ACM – 2GR-FE: – |
| 11 | 10A ETCS – Układ kontroli przepustnicy |
| 12 | 15А HAZ – Kierunkowskazy, zestaw wskaźników |
| 13 | 20A IG2 – Układ wtrysku paliwa, układ rozruchowy, bezpieczniki: MIERNIK NR 2, IGN, INJ |
| 14 | 20А STR LOCK – System blokady kierownicy |
| 15 | 10A DOME – Zestaw wskaźników, oświetlenie lusterek kosmetycznych, oświetlenie bagażnika, oświetlenie wyłącznika zapłonu, oświetlenie drzwi, oświetlenie wnętrza, zegar, lampki do czytania, system otwierania pojazdu bez kluczyka |
| 16 | 10А ECU − B NO.1 – Bezprzewodowy system zdalnego sterowania, elektryczna jednostka sterująca nadwozia, system stabilizacji pojazdu, system klasyfikacji pasażerów z przodu |
| 17 | 15А RADIO NR 1- System audio, nawigacja |
| 18 | 25A DRZWI NR 1 – Centralka elektryczna nadwozia |
| 19 | – |
| 20 | 25A AMP – System audio |
| 21 | 30A EFI GŁÓWNY – Układ wtrysku paliwa, układ sterowania przepustnicy, elektryczna jednostka sterująca nadwozia, bezpieczniki: „EFI NO.2” i „EFI NO.3” |
| 22 | Nieużywany |
| 23 | 10A EFI NR 3 – Układ wtrysku paliwa |
| 24 | 15A EFI NR 2 – Układ wtrysku paliwa |
| 25 | 7,5А S – RÓŻ – Sygnał dźwiękowy |
| 26 | 20A A/F – Układ wtrysku paliwa |
| 27 | 10A MPX – B – Zestaw wskaźników |
| 28 | 10A EFI NO.1 – System antykradzieżowy, system otwierania pojazdu bez kluczyka, układ wtrysku paliwa, układ sterowania przepustnicą |
| 29 | 10A KLAKSON – Sygnał dźwiękowy |
| 30 | 15А H – LP (RL) – Światło mijania prawe |
| 31 | 15А H – LP (LL) – Światło mijania lewe |
| 32 | 15А H – LP (RH) – Światło drogowe prawe |
| 33 | 15А H – LP (LH) – Światło drogowe lewe |
| 34 | 50A HTR – Klimatyzacja |
| 35 | 50A ABS NR 1 – ABS, system stabilizacji pojazdu, kontrola trakcji, system wspomagania hamulców |
| 36 | GŁÓWNY WENTYLATOR 50A – 2GR-FE: Wentylatory chłodzenia silnika |
| 37 | 30A ABS NR 2 – ABS, system stabilizacji pojazdu, kontrola trakcji, system wspomagania hamulców |
| 38 | 50A RR DEF – Ogrzewana tylna szyba, bezpiecznik: “MIR HTR” |
| 39 | 30A RR PWR SEAT – Tylne siedzenia elektrycznie sterowane |
| 40 | 30А H – LP CLN – Spryskiwacze reflektorów |
| 41 | WENTYLATOR CDS 40A – 2AR-FE: Wentylatory chłodzenia silnika |
| 42 | WENTYLATOR RDI 40A – 2AR-FE: Wentylatory chłodzenia silnika |
| 43 | 30A MSB – |
| 44 | 120А ALT – BEZPIECZNIKI: „RR FOG”, „FR DEF”, „AM2”, „ALT−S”, „MAYDAY/TEL”, „E−ACM”, „ETCS”, „HAZ”, „IG2”, „ STR LOCK”, „KOPUŁA”, „ECU-B NR 1”, „RADIO NR 1”, „EFI GŁÓWNE”, „WZMACNIACZ”, „DRZWI NR 1”, „EFI NR 3”, „EFI NR .2”, „S−HORN”, „A/F”, „MPX−B”, „EFI NO.1”, „HORN”, „H−LP(RL)”, „H−LP(LL)” , „H−LP(RH)”, „H−LP(LH)”, „HTR”, „ABS NR 1”, „WENTYLATOR GŁÓWNY”, „ABS NR 2”, „RR DEF”, „RR PWR SEAT”, „H−LP CLN”, „CDS FAN”, „RDI FAN”, „MSB”, „ALT” i „ST/AM2” |
| 45 | – |
| 46 | – |
| 47 | – |
| 48 | 30A ST/AM2 – Rozrusznik, bezpieczniki: MIERNIK NR 2, IGN, INJ |
| R1 | System stabilizacji pojazdu (VSC nr 2) |
| R2 | System stabilizacji pojazdu (VSC nr 1) |
| R3 | 2AZ-FE: Wentylator chłodzący (nr 1) |
| R4 | 2AZ-FE: Wentylator chłodzący (nr 3) |
| R5 | 2AZ-FE: Wentylator chłodzący (nr 2) |
| 2GR-FE: Wentylator chłodzący | |
| R6 | Rozrusznik |
| R7 | Zapłon |
| R8 | Sprzęgło sprężarki klimatyzacji (MGC) |
| R9 | Przekaźnik przerwania rozrusznika |
| R10 | Ogrzewana tylna szyba |
Oddzielnie, na zewnątrz urządzenia, można zainstalować dodatkowe przekaźniki wentylatorów chłodzących.
Jeśli znajdziesz błąd lub coś dodasz – napisz w komentarzach.
