Toyota Mark 2 w nadwoziu 100, 101, 105 była produkowana w latach 1996, 1997, 1997, 1998, 1999, 2000 z silnikami benzynowymi i wysokoprężnymi jako 8 generacja Mark 2. W tym czasie model przeszedł zmianę stylizacji. Materiał ten nadaje się również do Toyoty Cresta, Toyota Chaser . Pokażemy w nim lokalizację wszystkich elektronicznych jednostek sterujących, szczegółowy opis bezpieczników i przekaźników. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Contents
Przedział pasażerski
Lokalizacja

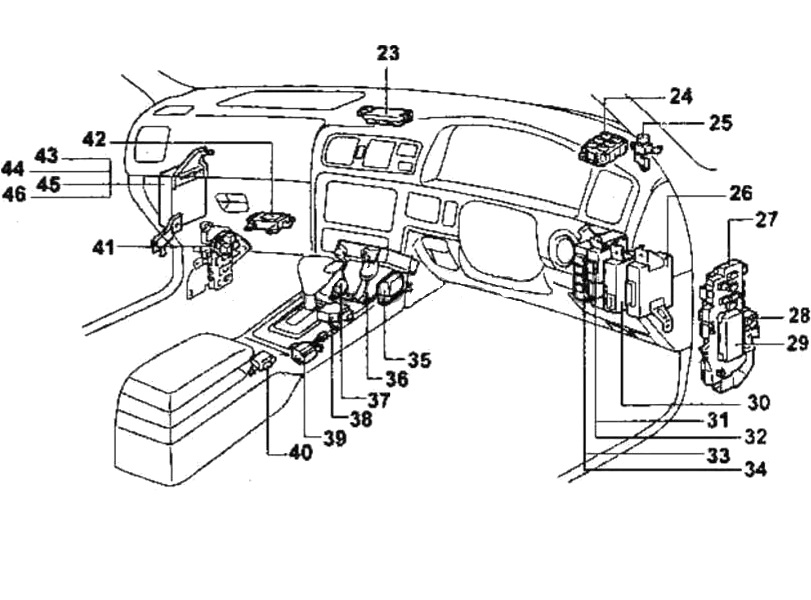

Ogólna lokalizacja skrzynek w kabinie
Opis
- 23 – blok montażowy nr 3 (J/B nr 3)
- 24 – blok montażowy nr 5 (J/B nr 5)
- 25 – czujnik światła (automatyczne reflektory)
- 26 – Elektroniczna jednostka sterująca TEMS
- 27 – blok montażowy strony kierowcy (J/B)
- 28 – blok przekaźników nr 1 (R/B nr 1)
- 29 – jednostka sterująca (Multipleks)
- 30 – jednostka sterująca układu kontroli prędkości
- 31 – elektroniczny układ kierowniczy
- 32 – przekaźnik wskaźnika nieprawidłowego działania układu hamulcowego
- 33 – Jednostka sterująca ABS (2JZ-GE z ABS)
- 34 – Jednostka sterująca ABS i TRC (1JZ-GTE)
- 35 – Jednostka sterująca SRS (centralny czujnik SRS)
- 36 – elektroniczna jednostka sterująca silnika
- 37 – czujnik kolizji (do 08.1998)
- 38 – czujnik opóźnienia (ABS)
- 39 – przekaźnik blokady wybieraka automatycznej skrzyni biegów
- 40 – czujnik kolizji (od 08.1998)
- 41 – blok przekaźników nr 4 (RIB nr 4)
- 42 – przekaźnik sterujący wentylatorem nagrzewnicy
- 43 – jednostka sterująca ETCSJ2JZ-GE z VSC, do 08.1998)
- 44 – Jednostka sterująca ABS
- 45 – Jednostka sterująca ABS i 4WD
- 46 – Jednostka sterująca ETCS (1 JZ-GTE)
Skrzynka bezpiecznikowa
Montowany na stojaku pod deską rozdzielczą. Na schemacie jest to zaznaczone pod numerem 27.

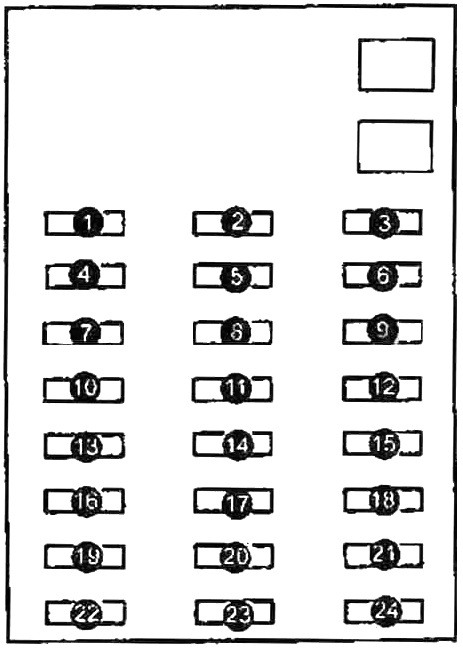

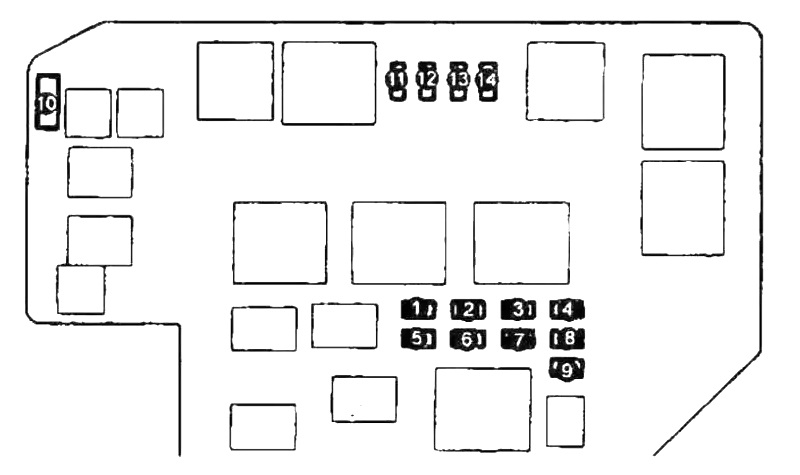

Schemat
Przeznaczenie
| 1 | 30A S / DACH – Właz |
| 2 | 10A TAIL – Wymiary z przodu i z tyłu, oświetlenie tablicy rejestracyjnej |
| 3 | 15A NAGRZEWNICA – Panel sterowania klimatyzacją i nagrzewnicą, silnik dmuchawy, odszraniacz tylnej szyby |
| 4 | 20A DRZWI – Centralny zamek |
| 5 | PANEL 7,5A – Podświetlenie włączników i włączników, podświetlenie panelu sterującego klimatyzacją i nagrzewnicą, podświetlenie radia |
| 6 | 10A ZWROT – Kierunkowskazy |
| 7 | 20A DFRP/W – Podnośnik szyby drzwi kierowcy |
| 8 | 10A IGN – Elektroniczna jednostka sterująca silnikiem |
| 9 | 15A ECU-IG – Systemy ABS, TRC, VSC, “tempomat”, automatyczne włączanie/wyłączanie reflektorów |
| 10 | 20A STOP – Światła stopu |
| 11 | ROZRUSZNIK 7,5A – Rozrusznik |
| 12 | WSKAŹNIK 15A – Zestaw wskaźników, układ zdalnego sterowania zamkami drzwi i pokrywy bagażnika, układ napinaczy pasów bezpieczeństwa |
| 13 | 20A FR DEF – Odmrażacz do piór wycieraczek szyby przedniej |
| 14 | 20A PRRP/W – Podnośnik szyby tylnej, lewy |
| 15 | 20A WYCIERACZKA – Silnik wycieraczki |
| 16 | 15A Mgła – Światła przeciwmgielne |
| 17 | 20A PFR P/W – Podnośnik szyby przedniej, drzwi pasażera |
| 18 | 10A RADIO nr 2 – Magnetofon radiowy, wyświetlacz wielofunkcyjny |
| 19 | 10A ECU-B – Klimatyzacja i ogrzewanie, „tempomat”, tylne światła przeciwmgielne, system zdalnego sterowania zamkami drzwi i pokrywą bagażnika |
| 20 | 20A DRR P/W – Podnośnik szyby, prawe tylne drzwi |
| 21 | 10 A ECU-ACC – Układ blokady zmiany biegów, zegar, układ poduszek powietrznych (SRS), elektrycznie sterowane lusterka boczne |
| 22 | 30A P / SEAT – Fotel elektrycznie sterowany |
| 23 | 7,5A l/UP – Elektryczny układ napędowy zwiększający prędkość biegu jałowego |
| 24 | 15A CIG – Zapalniczka samochodowa |

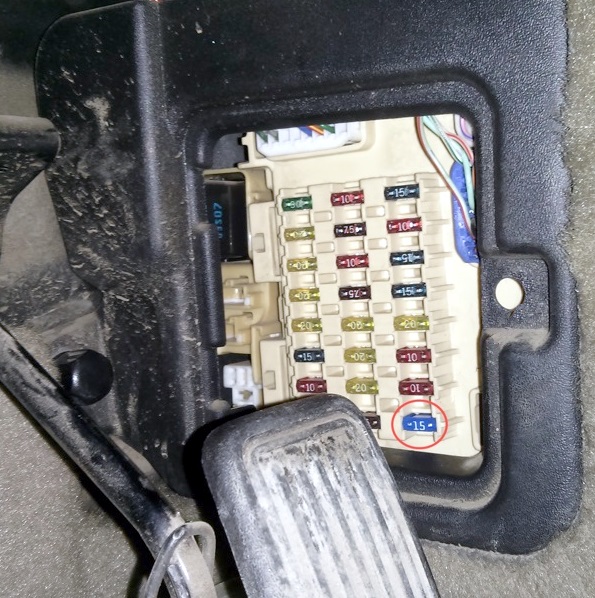

Bezpiecznik zapalniczki jest oznaczony jako CIG i na zdjęciu jest zakreślony na czerwono.

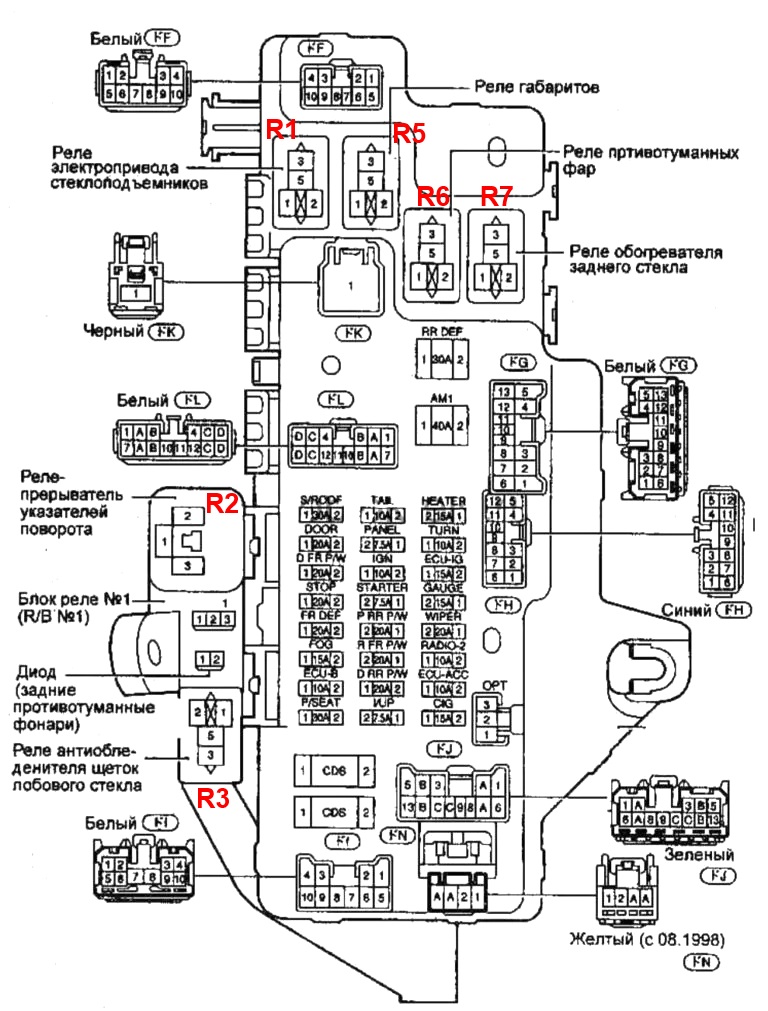

Przekaźnik
- przekaźnik podnośnika szyb
- włącza przekaźnik
- przekaźnik odmrażacza szczotek
- przekaźnik wielkości
- przekaźnik świateł przeciwmgłowych
- przekaźnik ogrzewania tylnej szyby
Komora silnika
Lokalizacja

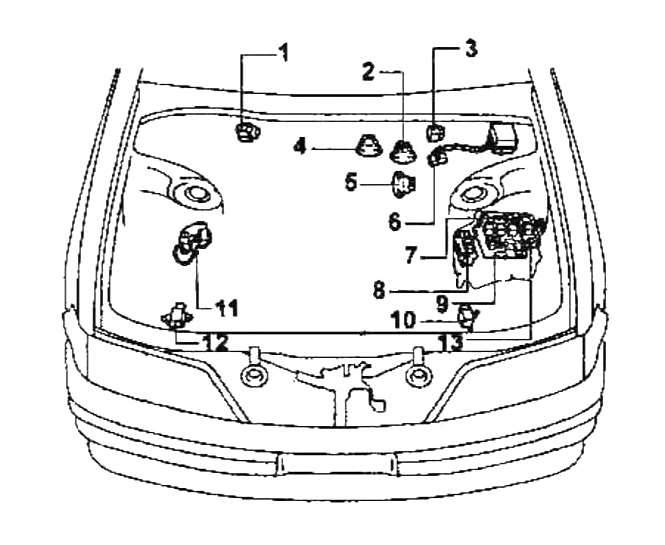

Ogólna lokalizacja skrzynki pod maską
Opis
- czujnik ciśnienia bezwzględnego w kolektorze dolotowym (4S-FE)
- czujnik ciśnienia bezwzględnego w kolektorze dolotowym (1G-FE od 08.1998)
- czujnik ciśnienia bezwzględnego w kolektorze dolotowym (1G-FE do 08.1998)
- czujnik ciśnienia bezwzględnego w kolektorze dolotowym (1JZ-GE, 2JZ-GE)
- czujnik ciśnienia doładowania (2L-TE)
- skrzynka przekaźników komory silnika (R/B) (2JZ-GE z VSC)
- skrzynka przekaźników komory silnika (R / B # 2) (z wyjątkiem 1G-FE)
- skrzynka bezpiecznikowa
- puszka montażowa nr 2 (J/B nr 2)
- lewy przedni czujnik SRS (od 08.1998)
- rezystor pompy paliwa
- prawy przedni czujnik SRS (od 08.1998)
- skrzynka przekaźników komory silnika (R / B)
Skrzynka bezpieczników i przekaźników
Znajduje się ona po lewej stronie, obok akumulatora i również można ją podzielić na kilka sekcji: (8) skrzynka bezpieczników, (9) skrzynka montażowa i (13) skrzynka przekaźników.

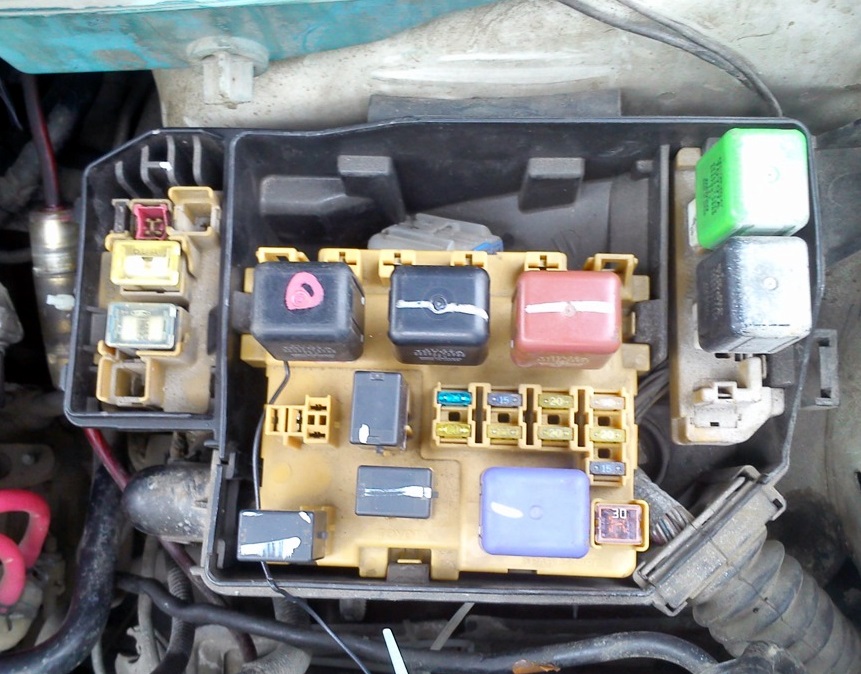

Zdjęcie poglądowe ich wykonania
Schemat
Przeznaczenie
| 1 | 15A DOME – Oświetlenie wewnętrzne, zegar |
| 2 | GŁOWICA 15A (RH) – Reflektor prawy * 1 |
| 3 | 20A SUB DRZWI – Centralny zamek |
| 4 | 25A RADIO nr 1 – Magnetofon radiowy, wyświetlacz wielofunkcyjny |
| 5 | GŁOWICA 15A (LH) – Reflektor lewy * 1 |
| 6 | Klakson 10A – Sygnał dźwiękowy |
| 7 | 20A EFI * 4 – Elektroniczna jednostka sterująca silnika |
| 8 | 20A AM2 – Elektroniczna jednostka sterująca silnikiem |
| 9 | ZAGROŻENIE 15A – Alarm |
| 10 | 7,5A ALT SENCING – Generator |
| 11*3 | 15A HEAD RH (HI) – Reflektor prawy (światła drogowe) |
| 12*4 | 15A HEAD RH (LO) – Reflektor prawy (światła mijania) |
| 13*4 | 30A WENTYLATOR nr 2 – Silnik wentylatora |
| 14*4 | 30A WENTYLATOR nr 1 – Silnik wentylatora |
| 13*4 | WENTYLATOR RDI 30A – Silnik wentylatora |
| 14*5 | 20A TEMS – Układ zmiany sztywności amortyzatorów (TEMS) |
| 14*6 | 20A FUEL HTR – Podgrzewacz paliwa |
* 1 – Opcje TOURER-V i TOURERS: © – reflektor lewy (światła drogowe); © – reflektor lewy (światła mijania);
* 2 – Modele z silnikiem Diesla „ECD”,
* 3 – Opcje TOURER-V i TOURERS,
* 4 – Opcje TOURER-V, TOURERS i TOURER,
* 5 – Kompletny zestaw GRANDE-G,
* 6 – Tylko modele z silnikiem Diesla.
Przekaźnik

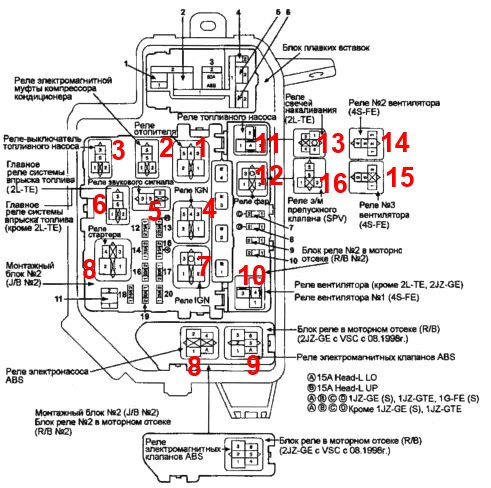

Opis przekaźnika
- Przekaźnik nagrzewnicy
- Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji
- Przełącznik przekaźnika pompy paliwa
- Przekaźnik IGN
- Przekaźnik klaksonu
- Główny przekaźnik wtrysku paliwa
- Przekaźnik IGN
- Przekaźnik rozrusznika
- Przekaźnik elektrozaworów ABS
- Przekaźnik pompy elektrycznej ABS
- Przekaźnik pompy paliwa
- Przekaźnik reflektorów
- Przekaźnik świecy żarowej
- Przekaźnik wentylatora
- Przekaźnik wentylatora
- Przekaźnik e/m przed uruchomieniem zaworu SPV
Jeśli masz coś do dodania – napisz w komentarzach.
