Pierwsza generacja Toyoty Avensis była produkowana w latach 1997, 1998, 1999, 2000, 2001, 2002 i 2003 z różnymi opcjami nadwozia – sedan, liftback i kombi i oznaczona była jako T 210/220 . W tym czasie model został odnowiony. W tym artykule znajdziesz informacje opisujące rozmieszczenie wszystkich elektronicznych sterowników, szczegółowe lokalizacją bezpieczników i przekaźników Toyota Avensis 1 wraz ze schematami skrzynkowymi oraz zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki.
Rozmieszczenie skrzynek i ilość znajdujących się w nich elementów może różnić się od pokazanej i zależeć od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu dostawy Twojego samochodu.
Contents
Przedział pasażerski
Lokalizacja
Ogólna lokalizacja blokowy

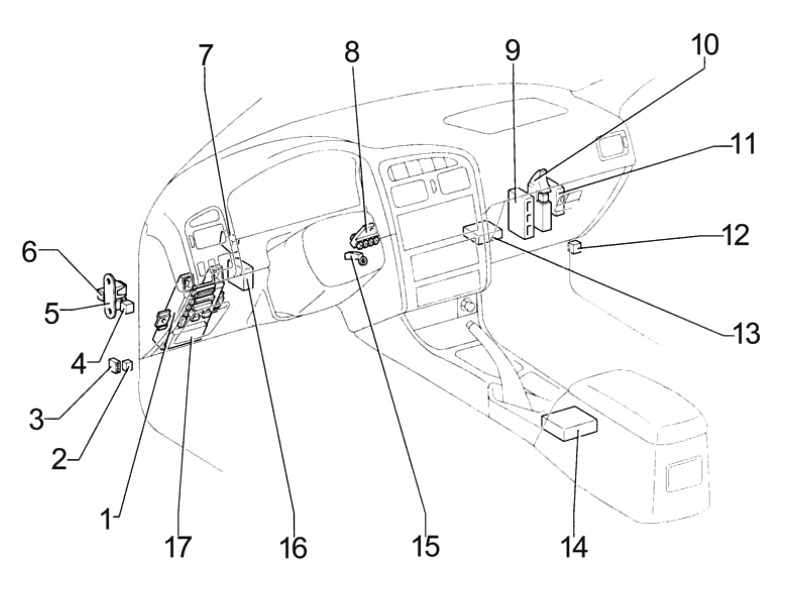

LHD
Opis
- Skrzynka bezpiecznikowa
- Przekaźnik ogrzewania siedzenia
- Dodatkowa skrzynka bezpieczników
- Przekaźnik przednich świateł przeciwmgielnych
- Skrzynka przekaźników
- Przekaźnik podgrzewanej szyby tylnej
- Przekaźnik świateł do jazdy dziennej
- Blok dystrybucyjny
- Jednostka sterująca silnika i automatycznej skrzyni biegów (A / T)
lub
Jednostka sterująca silnika (M / T) - Dodatkowa skrzynka przekaźników
- Wzmacniacz klimatyzatora (automatyczny klimatyzator)
- Przekaźnik pompy paliwa (otwarcie obwodu)
- Wzmacniacz klimatyzatora (klimatyzator mechaniczny)
- Centralna jednostka poduszki powietrznej
- Sterownik centralnego zamka
- Jednostka sterująca transponderem kluczyka
- Zintegrowany przekaźnik

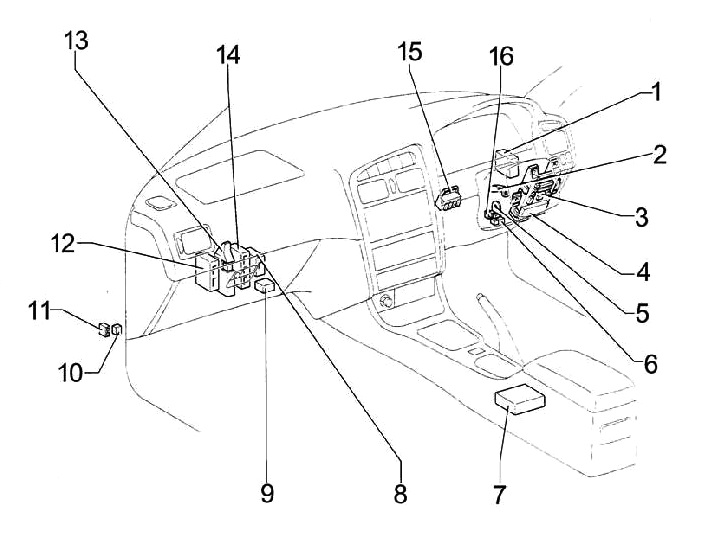

RHD
Opis
- Sterownik centralnego zamka
- Jednostka sterująca transponderem kluczyka
- Skrzynka bezpiecznikowa
- Zintegrowany przekaźnik
- Skrzynka przekaźników
- Przekaźnik podgrzewanej szyby tylnej
- Centralna jednostka poduszki powietrznej
- Jednostka sterująca zabezpieczeniem przed kradzieżą
- Wzmacniacz klimatyzatora (klimatyzator mechaniczny)
- Przekaźnik pompy paliwa (otwarcie obwodu)
- Dodatkowa skrzynka bezpieczników
- Wzmacniacz klimatyzatora (automatyczny klimatyzator)
- Dodatkowa skrzynka przekaźników
- Jednostka sterująca silnika i automatycznej skrzyni biegów (A / T)
lub
Jednostka sterująca silnika (M / T) - Blok dystrybucyjny
- Przekaźnik przednich świateł przeciwmgielnych
Skrzynka bezpiecznikowa

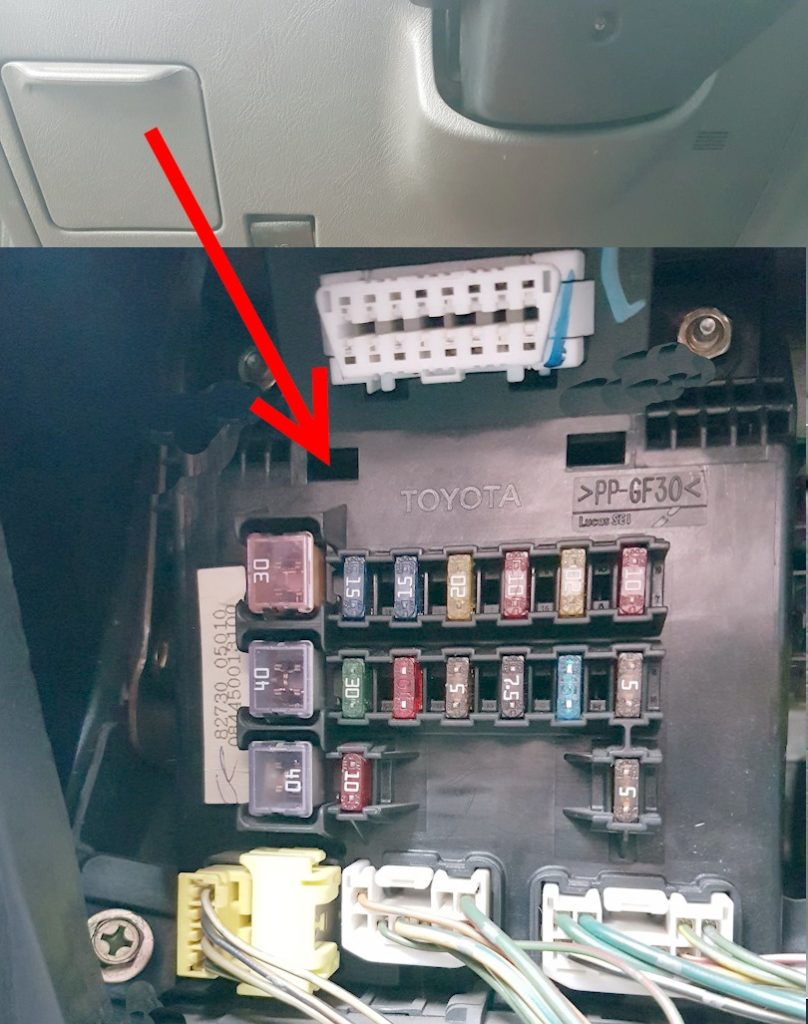

Znajduje się na dole deski rozdzielczej, za osłoną ochronną.

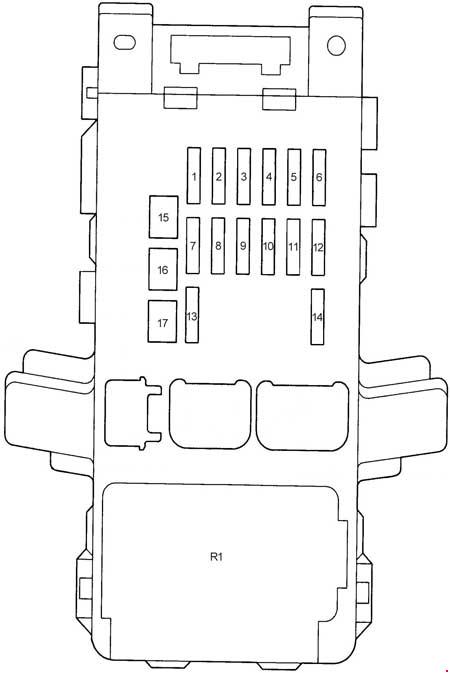

Schemat
Oznaczenie
| 1 | 15A FR FOG – Przednie światło przeciwmgielne, Przekaźnik przednich świateł przeciwmgielnych, Wskaźnik przednich świateł przeciwmgłowych |
| 2 | 15A SEAT HTR – Podgrzewane siedzenia, Przekaźnik podgrzewanych siedzeń, Przełącznik podgrzewanych siedzeń |
| 3 | 20A FR DEF – Przekaźnik ogrzewania tylnej szyby, podgrzewana strefa wycieraczek, dioda biegu jałowego |
| 4 | WSKAŹNIK 10A – Zestaw wskaźników, sprzęgło sprężarki klimatyzacji, alternator, 3-pozycyjny czujnik ciśnienia, jednostka sterująca ABS, wzmacniacz klimatyzacji, włącznik świateł cofania, czujnik niskiego poziomu płynu hamulcowego, czujnik podciśnienia hamulców, włącznik ogrzewania, wskaźnik ABS, przekaźniki świateł do jazdy dziennej , przekaźnik ogrzewania tylnej szyby, włącznik ogrzewania strefy wycieraczek, dioda podnośnika szyb, sterownik silnika, sterownik skrzyni biegów, czujnik prędkości, światła cofania, włącznik ogrzewania tylnej szyby, przekaźnik ogrzewania siedzeń, sterownik systemu antykradzieżowego, zamek centralny, włącznik ręczny hamulce, przekaźnik podgrzewanej szyby tylnej, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik nagrzewnicy, przekaźnik mocy (elektryczne szyby), zintegrowany przekaźnik, czujnik ciśnienia oleju, przełącznik nadbiegu, przełącznik neutralny, czujnik poziomu paliwa resztkowego |
| 5 | 20A WIPER – Wycieraczka i spryskiwacz przednia, wycieraczka i spryskiwacz tylna, spryskiwacz reflektorów |
| 6 | 10A IGN – sterownik ABS, alternator, czujnik niskiego poziomu płynu hamulcowego, czujnik podciśnienia hamulców, centralna poduszka powietrzna, kontrolka ABS, wskaźnik naładowania akumulatora, zestaw wskaźników, sterownik silnika, sterownik skrzyni biegów, dioda sterownika silnika, cewka zapłonowa, tłumienie zapłonu filtr, IIA, jednostka sterująca transponderem kluczyka, przekaźnik EFI, przełącznik nadbiegu, przełącznik ciśnienia oleju, wyłącznik hamulca ręcznego |
| 7 | 30A DRZWI – Zintegrowany przekaźnik (centralny zamek) |
| 8 | 10A TYŁ – Światło pozycyjne, oświetlenie popielniczki, oświetlenie zestawu wskaźników, włącznik świateł, klimatyzacja, nagrzewnica, włącznik przednich świateł przeciwmgłowych, przekaźnik świateł do jazdy dziennej, włącznik ogrzewania strefy wycieraczek, sterownik silnika, sterownik skrzyni biegów, oświetlenie schowka podręcznego, reflektory, regulacja zasięgu reflektorów, wyłącznik awaryjny, spryskiwacz reflektorów, oświetlenie tablicy rejestracyjnej, system audio, włącznik nadbiegu, włącznik podgrzewanej szyby tylnej, podgrzewane siedzenia, zintegrowany przekaźnik, przekaźnik tylnych świateł przeciwmgłowych |
| 9 | 5A ST – Przekaźnik rozrusznika, jednostka sterująca silnika, jednostka sterująca skrzynią biegów |
| 10 | 7,5A KRĘT – Kierunkowskazy, kierunkowskaz, wyłącznik alarmowy, przekaźnik kierunkowskazu |
| 11 | 15A CIG & RAD – Zapalniczka, oświetlenie zapalniczki, zintegrowany przekaźnik, centralna poduszka powietrzna, system audio, elektrycznie sterowane lusterka |
| 12 | 5A EGU-IG – Przekaźnik wentylatora chłodnicy (FAN NR 1, WENTYLATOR NR 2, WENTYLATOR NR 3), autoalarm, klimatyzacja, sterownik silnika, sterownik skrzyni biegów, sterownik ABS, czujnik temperatury płynu chłodzącego |
| 13 | 10A STOP – Światła stop, włącznik świateł stop, dodatkowe światło stop, sterownik silnika, sterownik skrzyni biegów, sterownik ABS |
| 14 | 5A RR DEF I/UP – Dioda biegu jałowego, sterownik silnika, sterownik skrzyni biegów |
| 15 | ZASILANIE 30A – Przekaźnik zasilania, szyberdach, elektrycznie sterowane szyby |
| 16 | 40А AM1 – Stacyjka (bezpieczniki: „CIG i RAD”, „GAUGE”, „WIPER”, „TURN”, „EGU-IG”) |
| 17 | 40A RR DEF – Ogrzewana tylna szyba |
| R1 | Zintegrowany przekaźnik |
Za zapalniczkę odpowiada bezpiecznik nr 11 przy 15A.
Niektóre przekaźniki można zamontować z tyłu urządzenia.

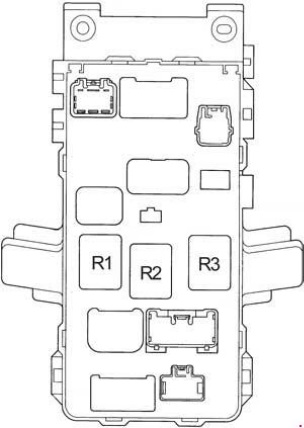

Schemat
Przeznaczenie
- R1 – Ogrzewana tylna szyba
- R2 – Przekaźnik mocy
- R3 – Światło boczne
Dodatkowa skrzynka bezpieczników
- 10A A/C – wzmacniacz A/C, przełącznik A/C
- 30A PALIWO HTR – Podgrzewanie paliwa
Skrzynka przekaźników

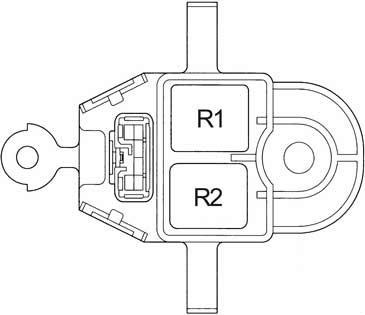

Schemat
Opis
- R1 Przekaźnik RR FOG – Tylne światło przeciwmgielne
- R2 Przekaźnik KIERUNEK (HAZARD) – Kierunkowskazy (alarm)
Dodatkowa skrzynka przekaźników
R1 – Przekaźnik nagrzewnicy
Dodatkowe elementy

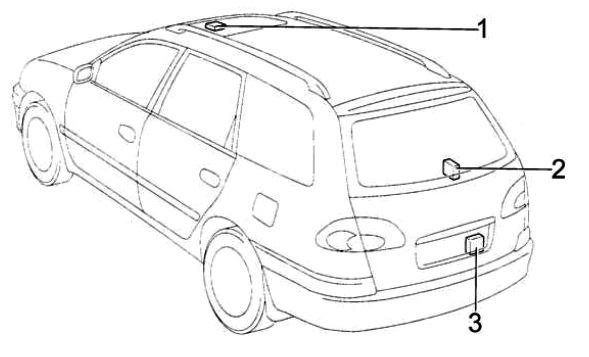

Schemat
Przeznaczenie
- Przekaźnik szyberdachu
- Zespół czujnika stłuczenia szyby
- Przekaźnik wycieraczki tylnej
Komora silnika
Lokalizacja
Ogólna lokalizacja blokowy
Opis
- Skrzynka bezpieczników i przekaźników
- Przekaźnik spryskiwaczy reflektorów
- Dodatkowa skrzynka bezpieczników i przekaźników
- Jednostka sterująca ABS
- Przekaźnik świec żarowych (silniki wysokoprężne)
Skrzynka bezpieczników i przekaźników
Montowany po lewej stronie komory silnika, obok akumulatora.

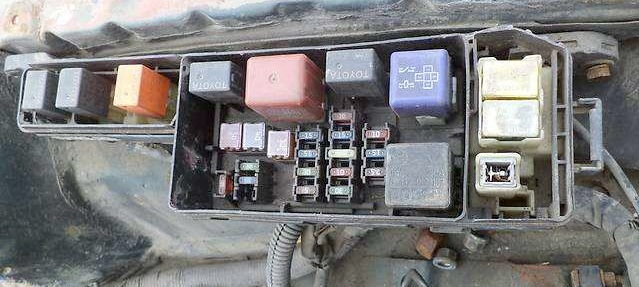

Zdjęcie poglądowe

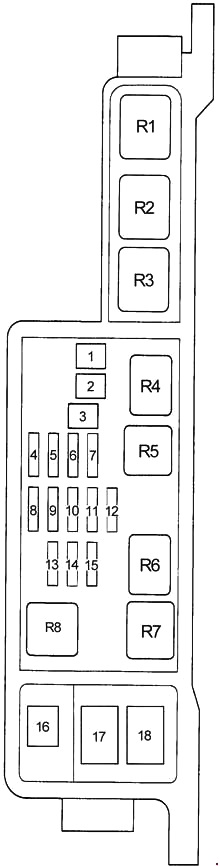

Schemat
Oznaczenie
| 1 | 50A GŁÓWNY – Przekaźnik reflektorów |
| 2 | 40А FAN MAIN – Wentylator chłodzący, przekaźnik wentylatora chłodzącego (FAN NR 1) |
| 3 | 30А FAN SUB – Wentylator układu chłodzenia, wentylator klimatyzatora, przekaźnik wentylatora chłodzącego (WENTYLATOR NR 2, WENTYLATOR NR 3) |
| 4 | 5A ALT-S – Generator |
| 5 | 30A H-LP CLN – Przekaźnik spryskiwaczy reflektorów |
| 6 | 15A HAZARD – Kierunkowskazy, wyłącznik alarmowy, kierunkowskaz, przełącznik kierunkowskazów, przekaźnik kierunkowskazów, zabezpieczenie przed kradzieżą, czujnik stłuczenia szyby |
| 7 | 15A EFI – Przekaźnik pompy paliwa (otwarcie obwodu), moduł sterujący silnika, moduł sterujący skrzynią biegów (A/T), pompa paliwa, czujnik Halla, podgrzewana sonda lambda, wtryskiwacz, zawór ISC, czujnik mieszanki ubogiej, przekaźnik EFI, zawór EGR, turbina czujnik ciśnienia, zawór kontroli przepływu, zawór biegu jałowego, zawór TCV |
| 8 | 30A AM2 – Stacyjka |
| 9 | 10А RAD NO.1 – System audio |
| 10 | Krótka szpilka |
| 11 | 15A HEAD (LH) – Lewy reflektor, włącznik świateł |
| 12 | 10A KLAKSON – Klakson, przekaźnik klaksonu, włącznik klaksonu |
| 13 | 7,5A DOME – Oświetlenie wnętrza, zestaw wskaźników, kontrolka otwartych drzwi, dioda oświetlenia bagażnika, DLC3, oświetlenie drzwi, oświetlenie bagażnika, szyberdach, oświetlenie osobiste, autoalarm, zabezpieczenie przed kradzieżą, zamek centralny, zintegrowany przekaźnik |
| 14 | 15A GŁOWICA (RH) – Prawy reflektor, kierunkowskaz świateł drogowych, zestaw wskaźników, włącznik świateł |
| 15 | 10A ECU-B – Centralna jednostka poduszki powietrznej, zestaw wskaźników, kontrolka tylnych świateł przeciwmgielnych, kontrolka poduszki powietrznej, przekaźnik świateł do jazdy dziennej, DLC3, jednostka sterująca silnika, jednostka sterująca skrzyni biegów, tylne światło przeciwmgielne, transponder kluczyka, przekaźnik tylnych świateł przeciwmgielnych |
| 16 | 40А HTR – Jednostka sterująca nagrzewnicy, silnik nagrzewnicy, rezystor nagrzewnicy, przekaźnik nagrzewnicy |
| 17 | 100А ALT – Przekaźnik świec żarowych, alternator, przekaźnik świateł pozycyjnych, bezpieczniki: „AM1”, „STOP”, „POWER”, „DOOR”, „SEAT HTR”, „FR FOG”, „FR DEF”, „ABS”, „H-LP CLN”, „FAN MAIN”, „FUN SUB”, „HTR”, „RR DEF” |
| 18 | ECU ABS 60A z siłownikiem |
| Przekaźnik | |
| R1 | Sprzęgło sprężarki klimatyzacji (MG CLT) |
| R2 | Wentylator chłodzący (WENTYLATOR NR 3) |
| R3 | Wentylator chłodzący (WENTYLATOR NR 2) |
| R4 | Jednostka sterująca silnika (EFI) |
| R5 | Reflektory (GŁOWA) |
| R6 | Sygnał dźwiękowy |
| R7 | Rozrusznik |
| R8 | Wentylator chłodzący (WENTYLATOR NR 1) |
Dodatkowe pudełko
Montowany w Toyocie Avensis ze światłami do jazdy dziennej.

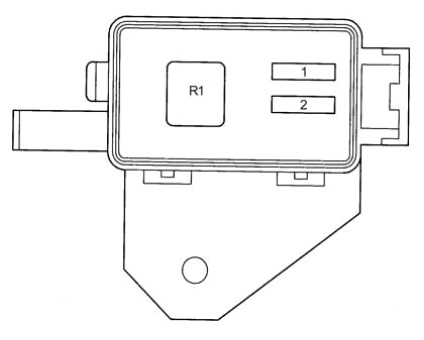

Schemat
Opis
- 10A HEAD HI (RH) – Prawy reflektor, włącznik świateł, kierunkowskaz świateł drogowych
- 10A HEAD HI (LH) – Lewy reflektor
- R1 – Ściemniacz
To wszystko. Będziemy szczęśliwi, jeśli otrzymamy Twoje uwagi i sugestie dotyczące ulepszeń tego materiału.
