Toyota Land Cruiser Prado 120 reprezentuje 3 generację gamy Toyoty Land Cruiser Prado i była produkowana w latach 2002, 2003, 2004, 2005, 2006, 2007, 2008 i 2009 zarówno z silnikami benzynowymi, jak i wysokoprężnymi. W tym czasie model został odnowiony. W tym materiale pokażemy lokalizację elektronicznych jednostek sterujących, opis bezpieczników i przekaźników Toyoty Land Cruiser Prado 120 wraz z ich schematami i zdjęćiami. Podświetl bezpiecznik zapalniczki.
Układ klocków i przeznaczenie znajdujących się w nich elementów może różnić się od prezentowanego. Sprawdź przeznaczenie elementów na podstawie schematów na okładce pudełka.
Contents
Przedział pasażerski
Lokalizacja
Ogólna lokalizacja skrzynek w kabinie
LHD
Opis
- Sterownik klimatyzacji (klimatyzacja automatyczna (samochody bez nawigacji))
- Kluczowy wzmacniacz transpondera
- Skrzynka bezpiecznikowa
- Elektroniczna jednostka sterująca zmiennym zawieszeniem
- Jednostka sterująca kontrolą stabilności (VSC A / T)
- Elektryczna jednostka sterująca nadwozia
- Jednostka sterująca zabezpieczeniem przed kradzieżą
- Blok rozdzielczy nr 1
- Blok rozdzielczy nr 2
- Wzmacniacz lepkiego grzejnika
- Kluczowy komputer z transponderem
- Blok rozdzielczy nr 3
- Jednostka sterująca kontrolą stabilności (VSC M / T)
- Sterownik klimatyzacji (klimatyzacja automatyczna (samochody z nawigacją)) / Sterownik klimatyzacji (klimatyzacja mechaniczna)
- Jednostka sterująca silnika (M / T) / Jednostka sterująca silnika i automatycznej skrzyni biegów (A / T)
- Centralna jednostka sterująca blokadą mechanizmu różnicowego / tylna jednostka sterująca blokadą mechanizmu różnicowego
- Skrzynka przekaźników
- Blokada bramy sieciowej
- Jednostka sterująca nawigacją
- Wzmacniacz lodówki
- Jednostka sterująca blokady dźwigni zmiany biegów
- Wzmacniacz dźwięku
- Zespół poduszki powietrznej

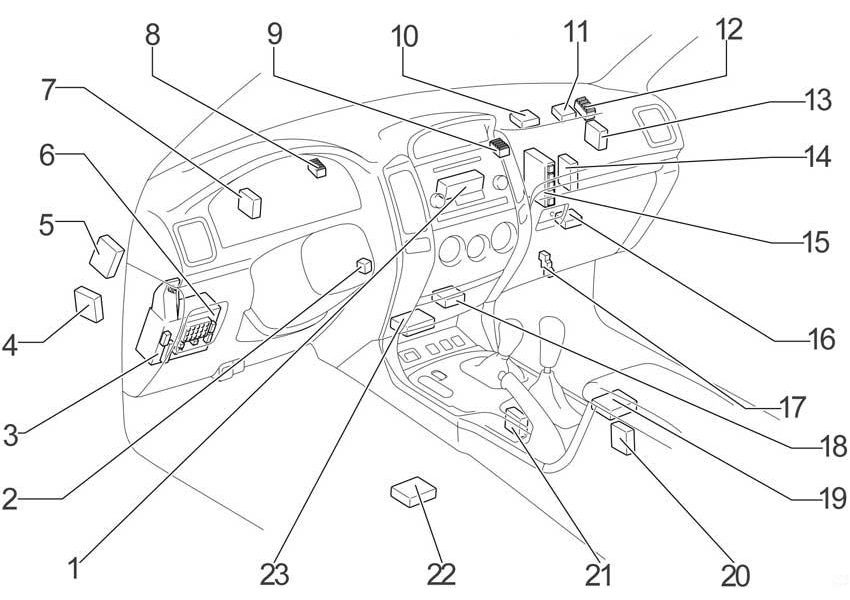

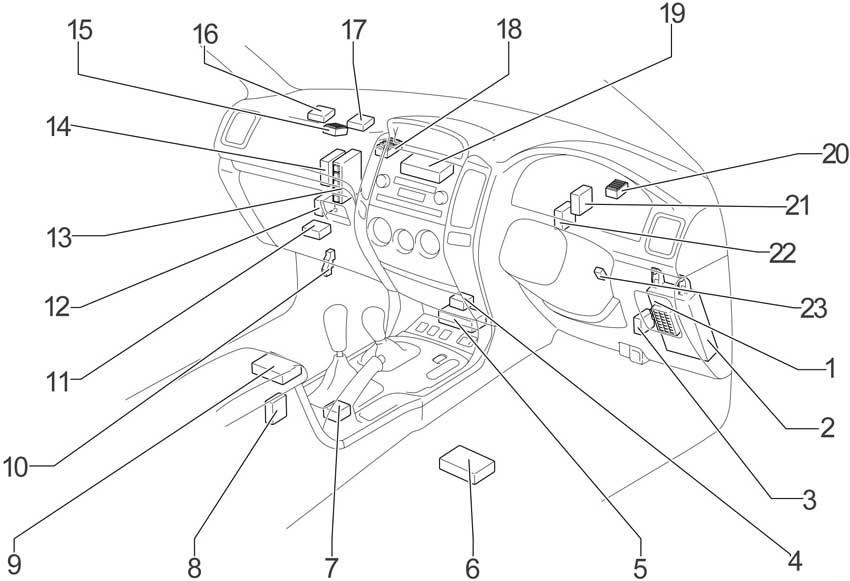

RHD
Przeznaczenie
- Elektryczna jednostka sterująca nadwozia
- Skrzynka bezpiecznikowa
- Jednostka sterująca kontrolą stabilności (VSC)
- Blokada bramy sieciowej
- Zespół poduszki powietrznej
- Jednostka sterująca nawigacją
- Jednostka sterująca blokady dźwigni zmiany biegów
- Wzmacniacz lodówki
- Wzmacniacz dźwięku
- Skrzynka przekaźników
- Centralna jednostka sterująca blokadą mechanizmu różnicowego / tylna jednostka sterująca blokadą mechanizmu różnicowego
- Elektroniczna jednostka sterująca zmiennym zawieszeniem
- Jednostka sterująca silnika (M / T) / Jednostka sterująca silnika i automatycznej skrzyni biegów (A / T)
- Sterownik klimatyzacji (klimatyzacja automatyczna (samochody z nawigacją)) / Sterownik klimatyzacji (klimatyzacja mechaniczna)
- Blok rozdzielczy nr 3
- Kluczowy komputer z transponderem
- Wzmacniacz lepkiego grzejnika
- Blok rozdzielczy nr 2
- Sterownik klimatyzacji (klimatyzacja automatyczna (samochody bez nawigacji))
- Blok rozdzielczy nr 1
- Jednostka sterująca zabezpieczeniem przed kradzieżą
- Przekaźnik zamka podwójnych drzwi
- Kluczowy wzmacniacz transpondera

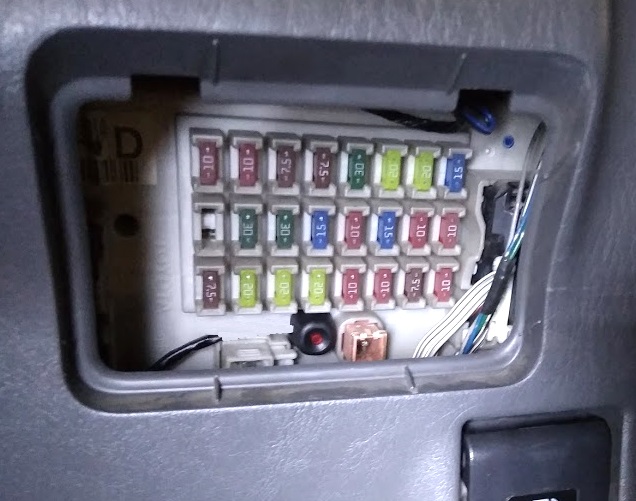

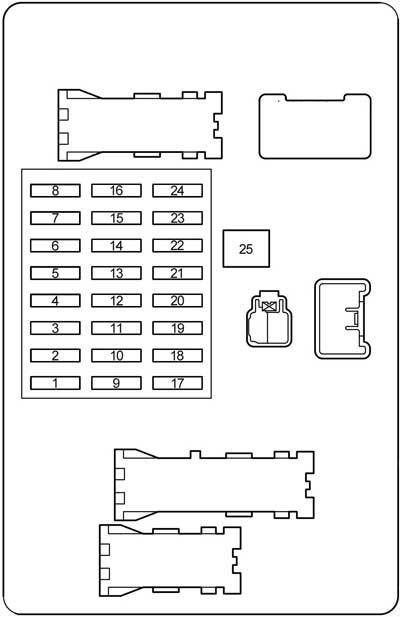

Skrzynka bezpiecznikowa
Znajduje się na dole deski rozdzielczej, za osłoną ochronną.

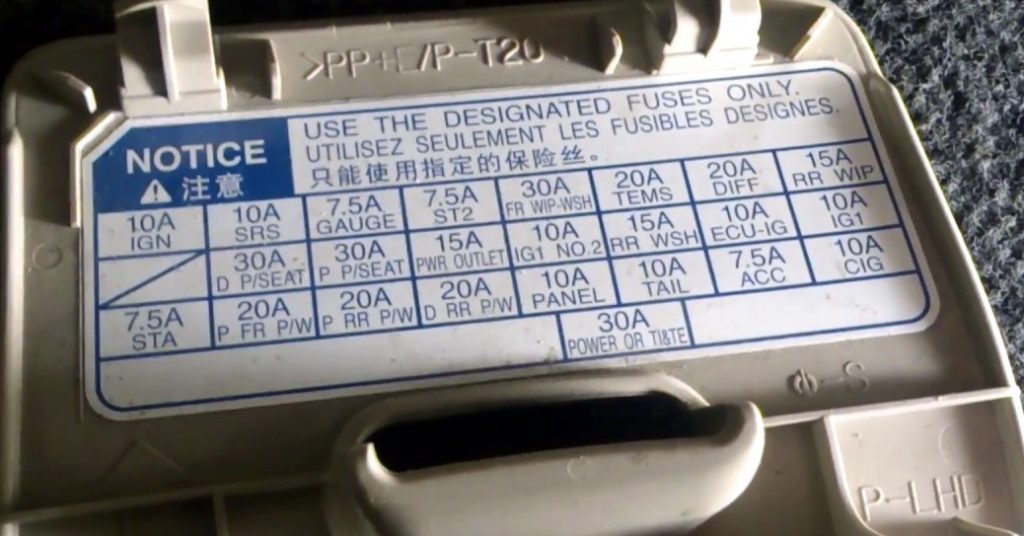

Schemat na odwrocie osłony ochronnej
Schemat
Oznaczenie
| 1 | 10A IGN – Jednostka sterująca pompą paliwa, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, ABS, VSC, A-TRC |
| 2 | 10A SRS – system poduszek powietrznych SRS |
| 3 | WSKAŹNIK 7,5A – zestaw wskaźników |
| 4 | 7,5A ST2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 5 | 30A FR WIP − WSH – Wycieraczka i spryskiwacz szyby przedniej |
| 6 | 20A TEMS – Elektronicznie regulowane zawieszenie |
| 7 | 20A DIFF – tylna blokada mechanizmu różnicowego, środkowa blokada mechanizmu różnicowego |
| 8 | 15A RR WIP – Wycieraczka tylna |
| 9 | – |
| 10 | 30A DP/SEAT – LHD: Fotel kierowcy elektrycznie sterowany |
| 30A PP / SEAT – RHD: Fotel pasażera elektrycznie sterowany | |
| 11 | 30A PP/SEAT – LHD: Fotel pasażera elektrycznie sterowany |
| 30A DP / SEAT – RHD: Elektrycznie sterowany fotel kierowcy | |
| 12 | WYJŚCIE 15A PWR – Gniazdo |
| 13 | 10A IG1 NR 2 – Klimatyzator, lodówka |
| 14 | 15A RR WSH – Spryskiwacz tylnej szyby |
| 15 | 10A ECU-IG – Blokada dźwigni zmiany biegów, elektrycznie sterowane szyby, ABS, VSC, A-TRC, klimatyzacja, szyberdach, gniazdka |
| 16 | 10A IG1 – ABS, VSC, A-TRC, klimatyzacja, układ ładowania, podgrzewana tylna szyba, światła cofania, kierunkowskazy, światła awaryjne |
| 17 | 7,5A STA – Jednostka sterująca pompą paliwa |
| 18 | 20A P FR P/W – Podnośnik szyby przedniej pasażera |
| 19 | 20A P RR P / W – LHD: Tylne prawe okno elektryczne |
| 20A D RR P / W – RHD: Tylne prawe okno elektryczne | |
| 20 | 20A D RR P / W – LHD: Tylne lewe okno elektryczne |
| 20A P RR P / W – RHD: Tylne lewe okno elektryczne | |
| 21 | 10A PANEL – Podświetlenie tablicy przyrządów |
| 22 | 10A TYŁ – Światło pozycyjne, oświetlenie tablicy rejestracyjnej |
| 23 | 7,5A ACC – Sterownik automatycznej skrzyni biegów, gniazda, elektrycznie sterowane lusterka, system audio |
| 24 | 10A CIG – Zapalniczka samochodowa |
| 25 | MOC 30A – Szyby, szyberdach |
Bezpieczniki o numerach 24 (CIG) i 12 (PWR OUTLET) odpowiadają za zapalniczkę i gniazdka.

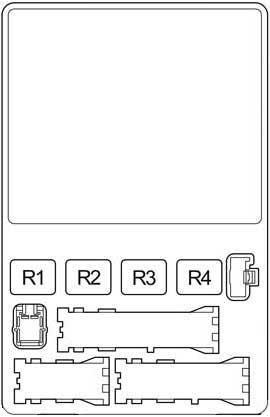

Niektóre przekaźniki są przymocowane z tyłu urządzenia.
Schemat
Oznaczenie
- R1 – Sygnał dźwiękowy
- R2 – Światło boczne
- R3 – Przekaźnik zasilania (okna, szyberdach)
- R4 – Gniazda (ACC SKT)

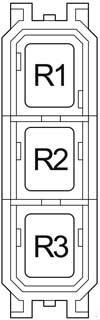

Skrzynka przekaźników
Schemat
Oznaczenie
- R1 – Panel
- R2 – Światła cofania
- R3 – Podgrzewane lusterka (MIR HTR)

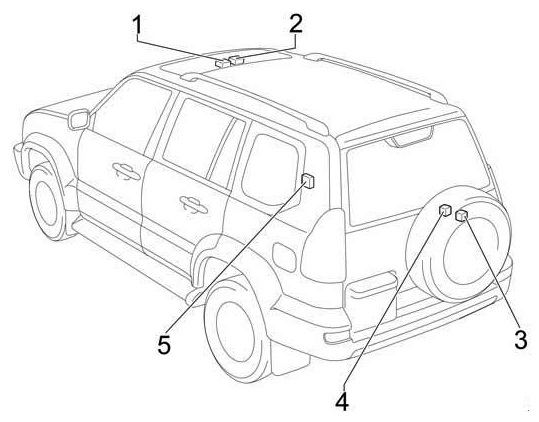

Dodatkowe elementy
Schemat
Opis
- Jednostka sterująca szyberdachem
- Blok dystrybucyjny
- Przekaźnik klimatyzacji tylnej
- Wzmacniacz klimatyzacji tylnej
- Odbiornik centralnego zamka
Komora silnika
Lokalizacja

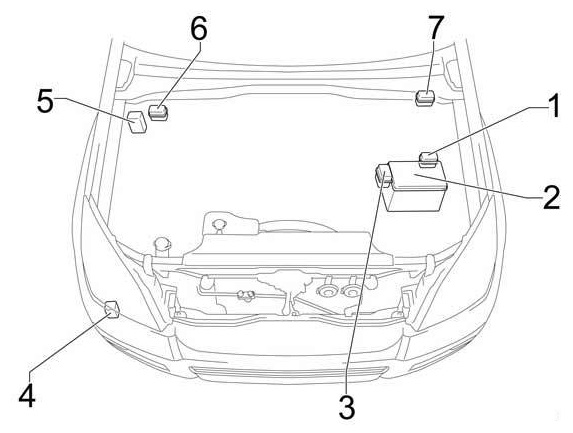

Ogólna lokalizacja skrzynek pod maską
Przeznaczenie
- Skrzynka przekaźników nr 1
- Skrzynka bezpieczników i przekaźników
- Skrzynka przekaźników nr 2
- Przekaźnik wycieraczek reflektorów
- Jednostka sterująca kontrolą stabilności (bez VSC)
- Skrzynka przekaźników nr 3 (kierownica z lewej strony)
- Skrzynka przekaźników nr 3 (kierownica prawa)

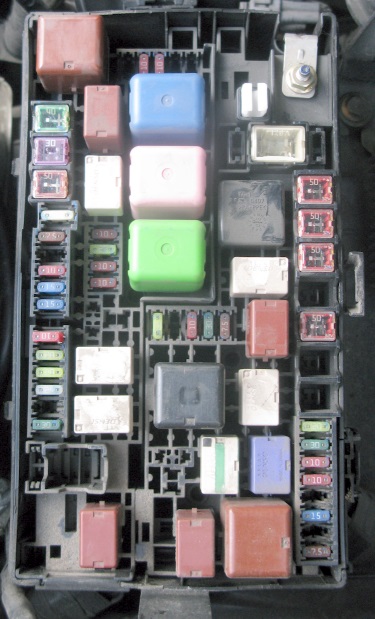

Skrzynka bezpieczników i przekaźników
Znajduje się po lewej stronie obok akumulatora.
Schemat z okładki skrzynki

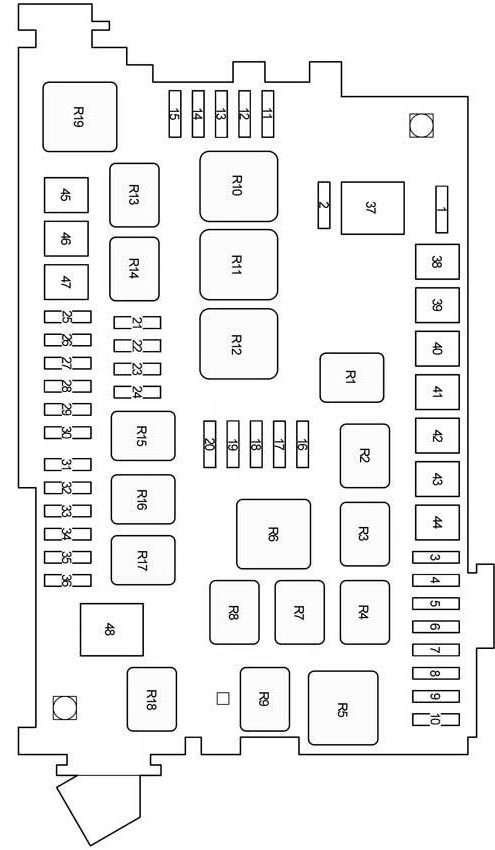

Schemat
Opis
| 1 | 10A Zapasowy bezpiecznik |
| 2 | 15A Zapasowy bezpiecznik |
| 3 | 20A WENTYLATOR CDS – Wentylator chłodzący |
| 4 | 30A RR A/C – Klimatyzator tylny |
| 5 | 10A PODGRZEWACZ MIR – Podgrzewane lusterka |
| 6 | 10A STOP – Światła stop, dodatkowe światło hamowania, blokada dźwigni zmiany biegów, ABS, VSC, A-TRC, tylne zawieszenie z regulacją wysokości |
| 7 | – |
| 8 | 15A FR FOG – Przednie światło przeciwmgielne |
| 9 | 7,5A VISCUS – Grzejnik wiskotyczny |
| 10 | 7,5A OBD – Złącze diagnostyczne |
| 11 | 10A HEAD (LO RH) – Światło mijania prawe |
| 12 | 10A HEAD (LO LH) – Światło mijania lewe |
| 13 | 10A HEAD (HI RH) – Światło drogowe prawe |
| 14 | 10A HEAD (HI LH) – Światło drogowe lewe |
| 15 | 10A EFI NR 2 – Czujnik tlenu, czujnik MAF |
| 16 | 7,5A PODGRZEWACZ NR 2 – Kondycjoner |
| 17 | 30A DFOG – Ogrzewana tylna szyba |
| 18 | 10A AIRSUS NO.2 – Zawieszenie tylne z regulacją wysokości |
| 19 | 20A PODGRZEWACZ PALIWA – Podgrzewanie paliwa |
| 20 | 20A OGRZEWANIE SIEDZENIA – Podgrzewane siedzenia |
| 21 | 10A DOME – oświetlenie wewnętrzne, oświetlenie osobiste, bezprzewodowy system zdalnego sterowania, oświetlenie stacyjki, oświetlenie drzwi |
| 22 | 20A RADIO NR 1 – System audio |
| 23 | 10A ECU − B – ABS, VSC, A-TRC, klimatyzacja, lodówka, elektrycznie sterowane szyby |
| 24 | 10A ECU – B NR 2 – ECU nadwozia |
| 25 | Krótka szpilka |
| 26 | 7,5A ALT − S – Układ ładowania |
| 27 | – |
| 28 | Klakson 10A – Sygnał dźwiękowy |
| 29 | 15A NAGRZEWNICA A/F – Czujnik proporcji paliwa i powietrza |
| 15A F / PMP – 1KD – FTV: Pompa paliwa | |
| 30 | 15A TRN − HAZ – Kierunkowskazy, światła awaryjne |
| 31 | 10A ETCS – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 32 | 20A Efl – Jednostka sterująca pompy paliwa, pompa paliwa, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 25A Efl – 1KD-FTV: Jednostka sterująca pompą paliwa, pompa paliwa, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa | |
| 33 | 20A D FR P/W – Podnośnik szyby kierowcy |
| 34 | 25A DR/LCK – Centralny zamek |
| 35 | – |
| 36 | 30A RADIO NR 2 – System audio |
| 37 | 120A ALT – bez PTC: Przekaźnik ogrzewania tylnej szyby, przekaźnik zapłonu, bezpieczniki: “HEATER”, “CDS FAN”, “AM1”, “J/B”, “VISCUS”, “OBD”, “MIR HEATER”, “STOP „”, „FR FOG”, „AIRSUS”, „RR A/C” i „STOP” |
| 140A ALT – z PTC: Przekaźnik ogrzewania tylnej szyby, przekaźnik zapłonu, bezpieczniki: „HEATER”, „CDS FAN”, „AM1”, „J/B”, „VISCUS”, „OBD”, „MIR HEATER”, „STOP „”, „FR FOG”, „PTC-1”, „PTC-2”, „PTC-3”, „AIRSUS”, „RR A / C” i „STOP”. | |
| 38 | 50A NAGRZEWNICA – Klimatyzator |
| 39 | 50A AIRSUS – Zawieszenie tylne z regulacją wysokości |
| 40 | 50A AM1 – Bezpieczniki: „ACC”, „CIG”, „IG1”, „IG1 NO.2”, „ECU-IG”, „FR WIP-WSH”, „RR WIP”, „RR WSH”, „DIFF” , „TEMS” i „STA” |
| 41 | 40A PTC-1 – Nagrzewnica pomocnicza (PTC) |
| 42 | 50A J/B – Bezpieczniki: „PWR OUTLET”, „P FR P/W”, „P RR P/W”, „D RR P/W”, „DP/SEAT”, „PP/SEAT”, „POWER ”,„ OGON ”i„ PANEL ” |
| 43 | 40A PTC-2 – Nagrzewnica pomocnicza (PTC) |
| 44 | 40A PTC-3 – Nagrzewnica pomocnicza (PTC) |
| 45 | 40A ABS MTR – ABS, VSC, A-TRC |
| 46 | 30A AM2 – Układ rozruchowy, bezpieczniki: „IGN”, „GAUGE” i „SRS” |
| 47 | 30A ABS SOL – bez układu kontroli stabilności: ABS |
| 50A ABS SOL – ABS (układ przeciwblokujący), VSC (kontrola stabilności pojazdu), A-TRC (aktywna kontrola trakcji) | |
| 48 | 80A GLOW – Świece żarowe |
| Przekaźnik | |
| R1 | Wentylator chłodzący (CDS FAN) |
| R2 | Przekaźnik pomocniczy (ACC CUT) |
| R3 | Światła przeciwmgielne |
| R4 | Rozrusznik (STA) |
| R5 | Zapłon (IG) |
| R6 | Podgrzewacz |
| R7 | Sprzęgło sprężarki klimatyzacji (MG CLT) |
| R8 | – |
| R9 | Ogrzewana tylna szyba (DFOG) |
| R10 | Pompa układu przeciwblokującego (ABS MTR) |
| R11 | Aktywna kontrola trakcji (TRC MTR) |
| R12 | Układ przeciwblokujący (ABS SOL) |
| R13 | Asystent zjazdu (DAC) |
| R14 | Pompa paliwa (C/OPN) lub EDU |
| R15 | – |
| R16 | Jednostka sterująca silnika (EFI) |
| R17 | Czujnik proporcji paliwa i powietrza (podgrzewacz A/F) |
| R18 | Pompa paliwowa |
| R19 | Reflektory (GŁOWA) |
Skrzynka przekaźników 1
- R1 – Rozrusznik (STA)
- R2 – Świece żarowe (ŻAROWE)
Skrzynka przekaźników 2
- R1 – Zawieszenie pneumatyczne (AIR SUS)
- R2 – Ściemniacz (ze światłami do jazdy dziennej)

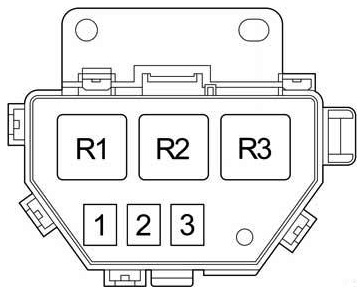

Skrzynka przekaźników 3
- R1 – Nagrzewnica pomocnicza (PTC nr 1)
- R2 – Nagrzewnica pomocnicza (PTC nr 2)
- R3 – Nagrzewnica pomocnicza (PTC nr 3)
Jeśli masz coś do dodania – napisz w komentarzach.
