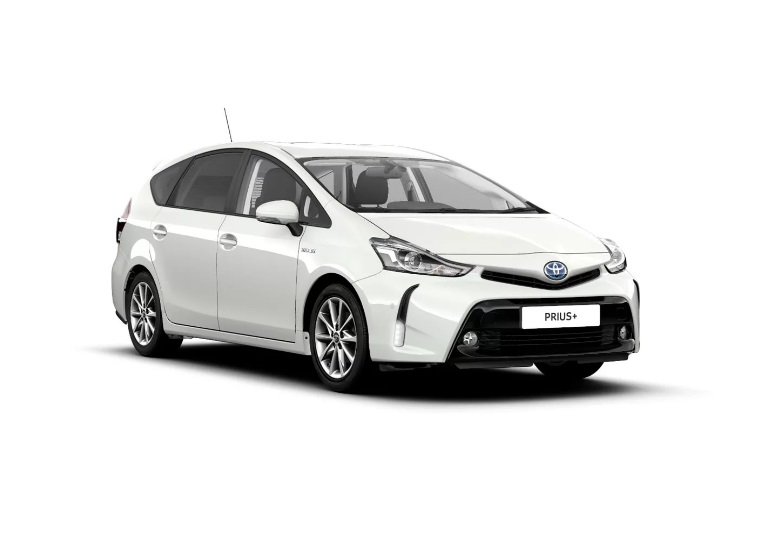

Toyota Prius V i Toyota Prius + (Plus) kombi zbudowane na platformie Toyoty Prius produkowane w latach 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 z oznaczeniami ZVW 40 / ZVW 41 . W tym artykule pokażemy lokalizację elektronicznych jednostek sterujących, opis bezpieczników i przekaźników Toyoty Prius 40 41 ze schematami skrzynek i ich lokalizacją. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Toyota Prius V+ ma trzy skrzynki bezpieczników. Pierwszy znajduje się pod panelem w kabinie pasażerskiej, drugi w komorze silnika, a trzeci w bagażniku. Sprawdź przeznaczenie elementów na podstawie schematów na okładce pudełka.
Contents
Przedział pasażerski
Lokalizacja
Ogólna lokalizacja elektronicznych jednostek sterujących w kabinie

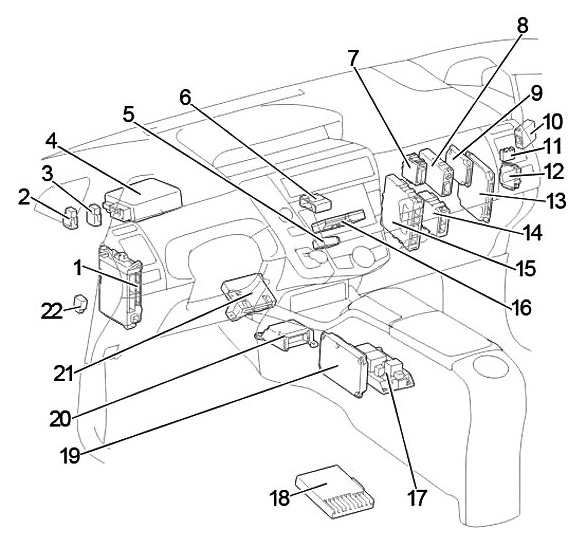

LHD

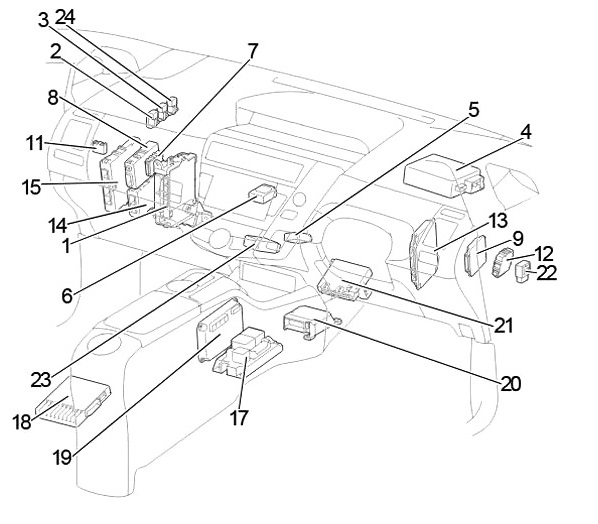

RHD
Opis
- Skrzynka bezpieczników / ECU głównego korpusu
- Przekaźnik tylnych świateł przeciwmgielnych
- Przekaźnik odcięcia światła kopułkowego
- Sterownik wspomagania kierownicy
- Przekaźnik wycieraczki przedniej szyby
- Złącze przyłączeniowe (CAN)
- Sterownik bramy sieciowej
- ECU sterowania pasami bezpieczeństwa
- ECU wspomagania jazdy
- LHD: Kontroler głośników zbliżającego się pojazdu
- Blok bezpieczników
- Sterownik poziomowania reflektorów
- ECU asystenta parkowania
- ECU sterowania skrzynią biegów
- ECU sterujący zarządzaniem energią
- LHD: Moduł rozszerzeń
- Blok przyłączeniowy akumulatora HV
- Wzmacniacz komponentowy stereo
- Czujnik napięcia akumulatora
- Sterownik poduszki powietrznej
- Wzmacniacz klimatyzacji
- ECU sterowania światłami stopu
- RHD: Przekaźnik sterujący podwójnym zamkiem
- RHD: Przekaźnik klaksonu bezpieczeństwa
Skrzynka bezpiecznikowa
Znajduje się pod samą deską rozdzielczą po lewej stronie. Aby uzyskać dostęp, zdejmij pokrywę ochronną.
LHD
RHD
Zdjęcie poglądowe ich wykonania
Schemat z okładki pudełka
Schemat
Przeznaczenie
| 1 | CIG 15 A – Gniazdo (zapalniczki) |
| 2 | ECU-ACC 10 A – System transmisji danych Multiplex, lusterka zewnętrzne, system wspomagania kierowcy, system audio, system nawigacji |
| 3 | PWR WYJŚCIE 15 A – Gniazdo |
| 4 | – |
| 5 | SEAT HTR FR 10 A – Ogrzewanie siedzenia |
| 6 | – |
| 7 | SEAT HTR FL 10 A – Ogrzewanie siedzenia |
| 8 | DRZWI NR 1 25 A – System zamka drzwi |
| 9 | – |
| 10 | PSB 30 A – Pas bezpieczeństwa z systemem zapobiegania zderzeniom |
| 11 | PWR SEAT FR 30 A – Fotel elektr., podparcie lędźwiowe |
| 12 | DBL LOCK 25 A – RHD: Podwójny system ryglowania |
| 13 | FR FOG 15 A – Przed grudniem 2011 r.: Światła przeciwmgielne |
| FR FOG 7.5 A – Od grudnia 2011: Światła przeciwmgielne | |
| 14 | PWR SEAT FL 30 A – Fotel elektr., podparcie lędźwiowe |
| 15 | OBD 7,5 А – Złącze diagnostyczne |
| 16 | |
| 17 | RR FOG 7,5 А – Tylna lampa przeciwmgłowa |
| 18 | – |
| 19 | STOP 10 A – Światła stop, światło stopu, układ hamulcowy, elektrycznie sterowane szyby, system wspomagania kierowcy, sygnał stopu awaryjnego |
| 20 | |
| 21 | P FR DOOR 25 A – Podnośnik szyby |
| 22 | D FR DOOR 25 А – Podnośnik szyby |
| 23 | |
| 24 | DRZWI RR 25 A – Podnośnik okienny |
| 25 | DRZWI RL 25 A – Podnośnik okienny |
| 26 | S/DACH 30 А – Łukasz |
| 27 | ECU-IG NO.1 10 A – Wentylatory elektryczne, system multipleksowej transmisji danych |
| 28 | ECU-IG NO.2 10 A – System wspomagania kierowcy, pas bezpieczeństwa z systemem zapobiegania zderzeniu, lusterko wsteczne wewnętrzne, czujnik odchylenia i przeciążenia, układ hamulcowy, elektryczne wspomaganie kierownicy, system nawigacji, elektrycznie otwierany dach, napinacze pasów bezpieczeństwa, system audio , światła awaryjne, kierunkowskazy, wycieraczki, środek do czyszczenia reflektorów |
| 29 | |
| 30 | WSKAŹNIK 10 A – Układ poziomowania reflektorów, kontrolka przypominająca o zapięciu pasa bezpieczeństwa pasażera z przodu, wskaźniki i kierunkowskazy |
| 31 | A/C 10 A – System klimatyzacji, System wentylacji zasilany energią słoneczną, Zdalnie sterowany system klimatyzacji |
| 32 | PODKŁADKA 15 A – Zmywarka do szkła |
| 33 | RR WIP 20 A – Wycieraczka i spryskiwacz tylnej szyby |
| 34 | WIP 30 A – Wycieraczka szyby przedniej |
| 35 | |
| 36 | MET 7.5 A – Przyrządy i wskaźniki |
| 37 | IGN 10 A – Hamulce, System wspomagania kierowcy, Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa, System poduszek powietrznych SRS, Czujnik obecności pasażera, Elektryczne szyby, Inteligentny system wsiadania i uruchamiania |
| 38 | PANEL 10 A – Klimatyzacja, światła awaryjne, podgrzewane fotele, skrzynia biegów, przełącznik P, system nawigacji, system wentylacji solarnej, klimatyzacja sterowana pilotem, inteligentny pomoc w parkowaniu, czyszczenie reflektorów, kierunkowskaz przypominający o zapięciu pasażera z przodu, system poziomowania reflektorów, oświetlenie schowka podręcznego, zegar, system audio |
| 39 | TAIL 10 A – Układ poziomowania reflektorów, światła pozycyjne, światła tylne, oświetlenie tablicy rejestracyjnej, tylne światło przeciwmgielne, światła przeciwmgielne |
Za działanie zapalniczki odpowiada bezpiecznik nr 1 przy 15A.
Dodatkowa skrzynka bezpieczników
- 10A WIP N4 – RHD Tempomat, dynamiczny tempomat radarowy, sterowanie silnikiem
- 10A WIP N4 – LHD Tempomat, dynamiczny tempomat radarowy, sterowanie silnikiem

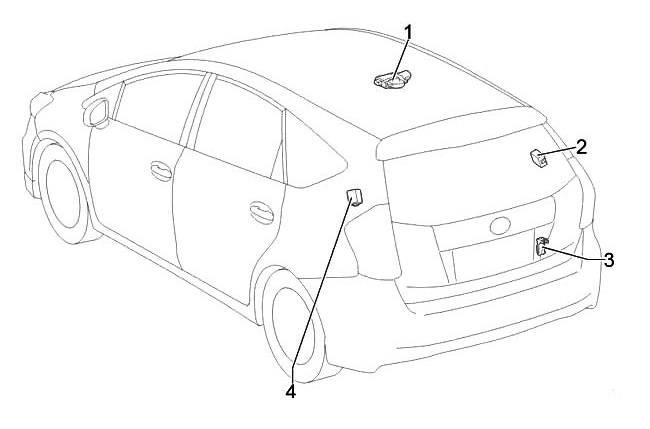

Dodatkowe elementy
Schemat
Przeznaczenie
- ECU sterowania dachem przesuwnym
- Odbiornik kontroli drzwi
- Topliwy blok łączący
- Zespół bloku przyłączeniowego akumulatora HV
Topliwa skrzynka łącząca
Znajduje się na dodatnim zacisku akumulatora.
- 140A Główny – „DC/DC”, „DRL”, „AMP”, „AMP №1”, „AMP №2”, „H-LP HI MAIN”, „EPS”, „ABS MTR 1”, „ABS MTR 2”, „DC/DC-S”, „P/I 2”, „ECU-B2”, „AM2”, „ECU-B3”, „TURN & HAZ”, „P CON MAIN”, „KRÓTKI PIN” , „ABS MAIN №1”, „P-CON MTR”, „MAYDAY”, „ETCS”, „IGCT”, „P/I 1” bezpieczniki
Komora silnika
Lokalizacja
Ogólna lokalizacja elektronicznych jednostek sterujących pod maską
Oznaczenie
- Skrzynka bezpieczników i przekaźników
- ECM
- Falownik z konwerterem
- Przekaźnik czyszczenia reflektorów
- RHD: ECU kontroli poślizgu z siłownikiem
- LHD: ECU kontroli poślizgu z siłownikiem
Skrzynka bezpieczników i przekaźników
Znajduje się po lewej stronie komory silnika pod maską.
Schemat
A
Do października 2012 r
Od października 2012 r
Opis
Bezpieczniki
| 1 | ABS GŁÓWNY NR 2 7,5 A – Układ przeciwblokujący |
| 2 | PL W/P 30 A – Układ chłodzenia |
| 3 | S-HORN 10 A – Alarm |
| 4 | AMP 30A – System audio |
| 5 | ABS GŁÓWNY NR 1 20 A – Układ przeciwblokujący |
| 6 | ETCS 10 A – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 7 | TURN & HAZ 10 A – Kierunkowskazy |
| 8 | ECU-B3 10 A – Układ klimatyzacji |
| 9 | MAYDAY 10 A – System telematyczny |
| 10 | ECU-B2 7,5 A – Inteligentny System Wjazdu i Startu |
| 11 | AM2 7,5 A – System zarządzania energią |
| 12 | P CON MAIN 7,5 A – Dźwignia zmiany biegów, sterownik skrzyni biegów |
| 13 | DC/DC-S 5 A – Przetwornica DC/DC i konwerter |
| 14 | IGCT 30 A – Bezpieczniki: „PCU”, „IGCT NO.2”, „IGCT NO.3” |
| 15 | AMP 30 A – Przed listopadem 2014 r.: System audio |
| HORN 10 A – Od listopada 2014: Róg | |
| 16 | KRÓTKI PIN – Bezpieczniki: „ECU-B”, „RAD NO.1”, „DOME” |
| 17 | AMP nr 2 30 A – System audio, system nawigacji |
| 18 | DRL 7,5 A – Światła do jazdy dziennej |
| 19 | H-LP HI MAIN 20 A – Reflektory świateł drogowych, świateł do jazdy dziennej |
| 20 | IGCT NR 3 10 A Układ chłodzenia |
| 21 | EFI NO.2 10 A – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 22 | H-LP RH HI 10 A – Reflektor prawy (światła drogowe) |
| 23 | H-LP LH HI 10 A – Reflektor lewy (światła drogowe) |
| 24 | ECU-B 7,5 A – Inteligentny system wjazdu i startu, multipleksowy system transmisji danych, alarmy, oświetlenie osobiste, przyrządy i kierunkowskazy |
| 25 | DOME 10 A — Oświetlenie progów drzwi, oświetlenie osobiste, oświetlenie wnętrza, oświetlenie przestrzeni na nogi, indywidualne oświetlenie lusterek, wewnętrzne lusterko wsteczne, elektryczne wspomaganie kierownicy |
| 26 | RAD NO.1 15 A – System audio, system nawigacji |
| 27 | MIR HTR 10 A – Podgrzewane lusterka zewnętrzne |
| 28 | IGCT NO.2 10 A – Układ hybrydowy, system kontroli parkowania, elektryczne szyby, układ zasilania, przetwornica i przetwornica DC/DC, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 29 | PCU 10 A – Przetwornica DC/DC i Przetwornica |
| 30 | IG2 20 A – Układ wtrysku wielopunktowego / sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki: „MET”, „IGN”, układ paliwowy |
| 31 | BATT FAN 10 A – Wentylator chłodzący akumulator |
| 32 | EFI MAIN 20 A – Układ wtrysku wielopunktowego / sekwencyjny wielopunktowy układ wtrysku paliwa, układ chłodzenia, bezpiecznik: „EFI NO.2” |
| 33 | – |
| 34 | H-LP CLN 30 A – Środek do czyszczenia reflektorów |
| 35 | – |
| 36 | CDS 30 A – Wentylatory elektryczne |
| 37 | RDI 30 A – Elektryczne wentylatory chłodzące |
| 38 | HTR 50 A – Układ klimatyzacji |
| 39 | P-CON MTR 30 A – Wybierak skrzyni biegów, sterownik skrzyni biegów |
| 40 | EPS 60 Elektryczne wspomaganie kierownicy |
| 41 | P/I 1 60 A – Bezpieczniki: „IG2”, „EFI MAIN”, „BATT FAN” |
| 42 | ABS MTR 2 30 A – Układ przeciwblokujący |
| 43 | ABS MTR 2 30 A – Układ przeciwblokujący |
| 44 | P/I 2 40 A – System kontroli parkowania, klakson, reflektor prawy (światła mijania), reflektor lewy (światła mijania), światła cofania |
| 45 | H-LP LH LO 15 A Od grudnia 2011 r.: Reflektor lewy (światła mijania) |
| 46 | H-LP RH LO 15 A – Od grudnia 2011 r.: Reflektor prawy (światła mijania) |
Przekaźnik
| R1 | Układ chłodzenia (ENG W/P) |
| R2 | Wentylator chłodzący (WENTYLATOR NR 3) |
| R3 | Dźwignia zmiany biegów (P-CON MTR) |
| R4 | Wentylator chłodzący (WENTYLATOR NR 1) |
| R5 | System antykradzieżowy (S-HORN) |
| R6 | Ściemniacz / Światła do jazdy dziennej (DIM / DRL) |
| R7 | Jednostka sterująca mocą (IGCT) |
| R8 | Wentylator chłodzący (WENTYLATOR NR 2) |
| R9 | Światła do jazdy dziennej (DRL) |
| R10 | – |
- 125A DC/DC – Przekaźnik całkujący, Przekaźnik „TAIL”, Przekaźnik „P/POINT”, Przekaźnik „ACC”, Przekaźnik „IG1 №1”, Przekaźnik „IG1 №2”, Przekaźnik „IG1 №3”, „HTR”, „RDI”, „CDS”, „S-HORN”, „ENG W/P”, „ABS MAIN №2”, „H-LP CLN”, „FR FOG”, „PWR SEAT FL”, „OBD”, „STOP”, „RR FOG”, „DBL LOCK”, „PWR SEAT FR”, „DRZWI №1”, „PSB”, „D FR DRZWI”, „P FR DRZWI”, „DOOR RL”, „DOOR RR “, “S/ROOF” bezpieczniki
