Toyota Hiace 4 generacji była produkowana w latach 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 w różnych wersjach i z różnymi opcjami nadwozia 106, 120 itp. W niektórych krajach jest znany jako H100 Hiace, Grand Hiace, Granvia, HiAce Regius. W tej publikacji można znaleźć opis bezpieczników i przekaźników Toyoty Hayes wraz ze schematami skrzynek, ich lokalizacją oraz zdjęciami ich wykonania. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Konstrukcja skrzynek i przeznaczenie znajdujących się w nich elementów może różnić się od prezentowanej i zależy od roku produkcji, opcji konfiguracji oraz regionu dostawy. Sprawdź zadanie za pomocą diagramów na okładce pudełka.
Model ten ma zazwyczaj 2 główne skrzynki bezpiecznikowe.

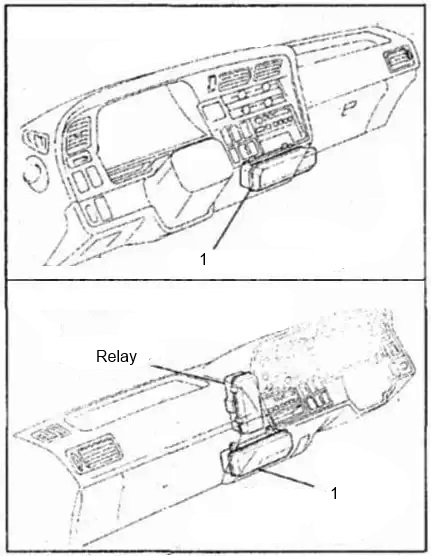

- główna środkowa skrzynka montażowa znajduje się na środku konsoli środkowej.
- skrzynka bezpieczników zlokalizowana na dodatnim zacisku akumulatora.
Contents
Skrzynka montażowa
Typ 1
Modele LHD do 1993 r

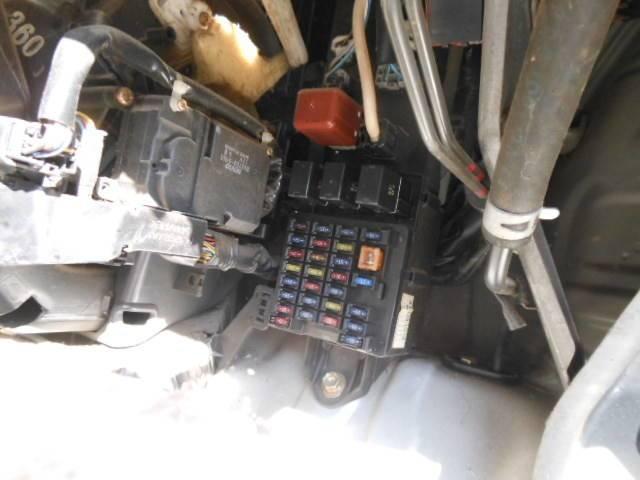

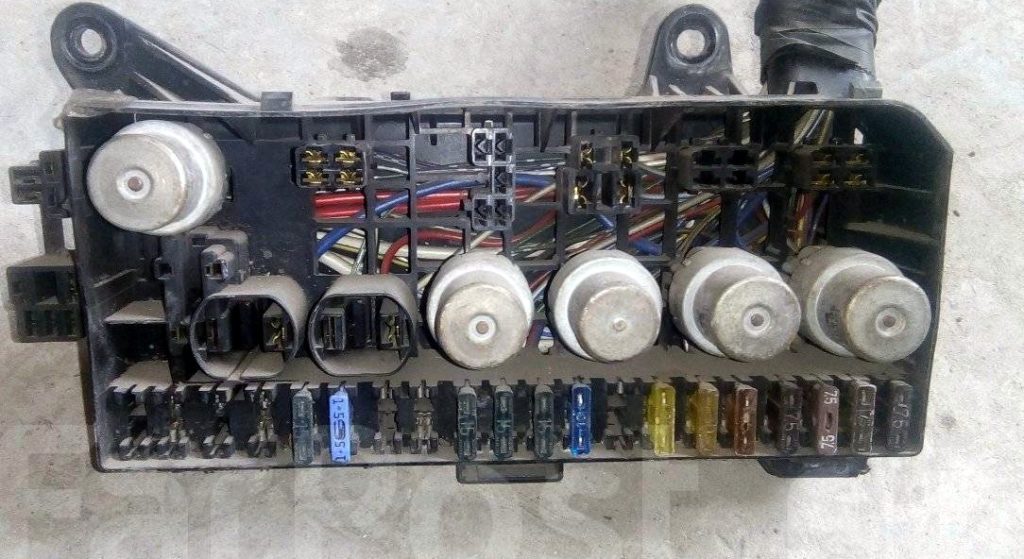

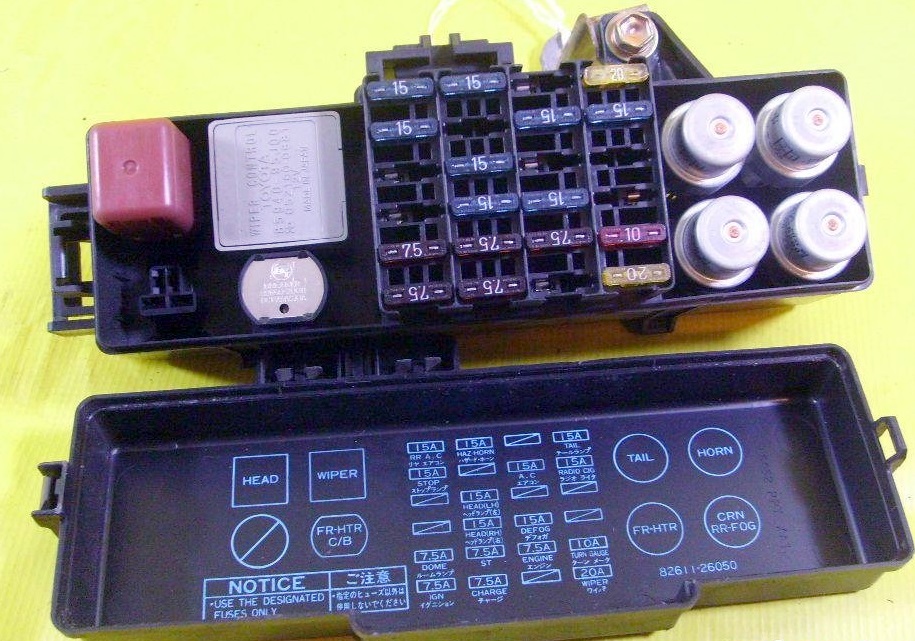

Zdjęcie poglądowe

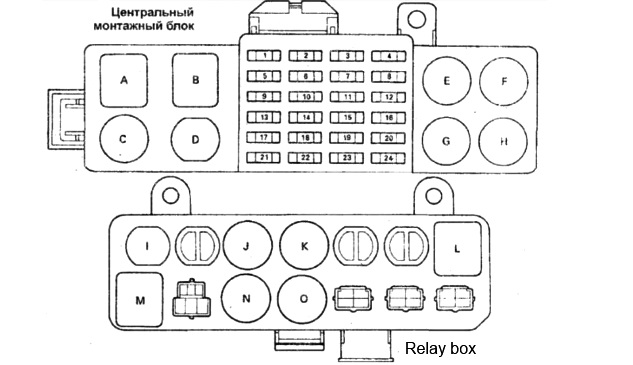

Schemat
Opis
| Bezpieczniki | |
| 1 | – |
| 2 | 7,5A DOME (oświetlenie wewnętrzne) |
| 3 | 15A ECU-B |
| 4 | 15A RR AC (przekaźnik-regulator alternatora) |
| 5 | 15A STOP (światła stop Toyota wysokie) |
| 6 | 10 / 15A OGON * 1 (wymiary) OGON (PRAWY) * 2 |
| 7 | 10A OGON (LH) * 2 (wymiary) |
| 8 | 10 / 15A GŁOWICA (PRAWA) * 3 GŁOWICA LO (RH) * 4 (reflektory) |
| 9 | GŁOWICA 10 / 15A (lewa) * 3 GŁOWICA LO (lewa) * 4 |
| 10 | 15A HAZ-HORN (sygnał alarmowy i dźwiękowy) |
| 11 | 15A RADIO-CIG (radio i zapalniczka) |
| 12 | 15A DFOG (odmgławiacz tylnej szyby) |
| 13 | 15A SEAT-HTR (podgrzewane siedzenia) |
| 14 | 15A AS (klimatyzacja) |
| 15 | WYCIERACZKA 20A (wycieraczka) |
| 16 | KIERUNKOWSKAZ 10A (kierunkowskazy) |
| 17 | SILNIK 7,5A (silnik) |
| 18 | 7,5A IGN (zapłon) |
| 19 | ŁADOWANIE 7,5 A (ładowanie) |
| 20 | 7,5A ST (rozrusznik) |
| 21 | – |
| 22 | 10A HEAD HI (RH) * 4 (reflektory) |
| 23 | 10A HEAD HI (LH) * 4 (reflektory) |
| Przekaźnik | |
| A | Przekaźnik światła tylnego |
| W | Przekaźnik wycieraczek * 5 |
| C | – |
| D | Przekaźnik włącznika reflektorów |
| mi | Przekaźnik tylnych świateł przeciwmgłowych |
| F | Przekaźnik ogrzewania szyby tylnych drzwi |
| G | – |
| H | Bezpiecznik termiczny nagrzewnicy |
| I | Bezpiecznik termiczny (obwód napędu elektrycznego) |
| J | Przekaźnik klaksonu |
| К | Przekaźnik wskaźnika poziomu oleju silnikowego |
| L | Przekaźnik nagrzewnicy przedniej |
| M | Przekaźnik nagrzewnicy tylnej |
| N | Przekaźnik włącznika reflektorów * 4 |
* 1 – Z wyjątkiem modeli niemieckich.
* 2 – modele niemieckie.
* 3 – Modele bez systemu światła dziennego i modele niemieckie.
* 4 – Modele ze światłem dziennym i modele niemieckie.
Typ 2
Modele RHD do 1993 r
Schemat na zdjęciu

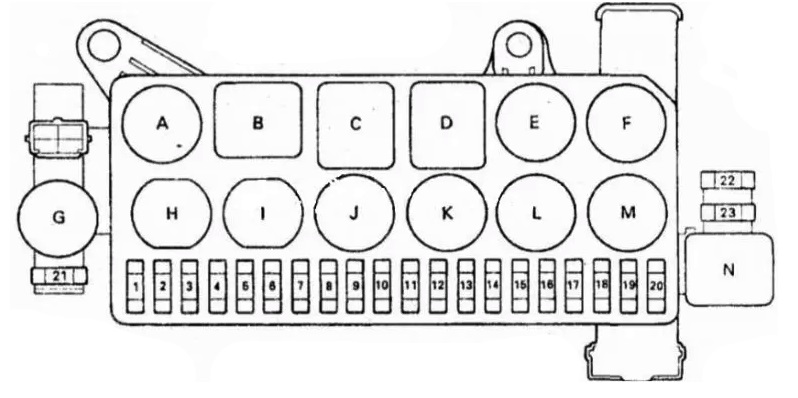

Schemat
Przeznaczenie
| Bezpieczniki | |
| 1 | 15A RR AS (przekaźnik-regulator alternatora) |
| 2 | 15A HAZ-HORN (alarm i brzęczyk) * 1 10A HEAD UPP (RH) (prawe, światła drogowe) * 2 |
| 3 | ECU-! G |
| 4 | 15A OGON (wymiary) |
| 5 | 15A STOP (światła stopu) |
| 6 | 10A HEAD UPP (LH) (lewa, światła drogowe) * 2 |
| 7 | 15A AS (klimatyzacja) |
| 8 | 15A RADIO-CIG (radio i zapalniczka) |
| 9 | ECU-B |
| 10 | 10 / 15A GŁOWICA (LH) * 1 GŁOWICA LWR (LH) * 2 (reflektory) |
| 11 | _ |
| 12 | 15A HAZ-HORN * 2 (alarm, sygnał) |
| 13 | – |
| 14 | GŁOWICA 10 / 15A (prawa) * 1 GŁOWICA (LWR, RH) * 2 (reflektory) |
| 15 | 15A DFOG (odmgławiacz tylnej szyby) |
| 16 | – |
| 17 | 7,5А DOME (oświetlenie wewnętrzne) |
| 18 | 7,5A ST (rozrusznik) |
| 19 | SILNIK 7,5A (silnik) |
| 20 | KIERUNKOWSKAZ 10A (kierunkowskazy) |
| 21 | 7,5A IGN (zapłon) |
| 22 | ŁADOWANIE 7,5 A (ładowanie) |
| 23 | – |
| 24 | WYCIERACZKA 20A (wycieraczka) |
| Przekaźnik | |
| А | Przekaźnik przełączający reflektory |
| W | Przekaźnik wycieraczek * 6 |
| C | Przekaźnik wskaźnika poziomu oleju silnikowego |
| D | Bezpiecznik termiczny nagrzewnicy |
| Е | Przekaźnik światła tylnego |
| F | Przekaźnik klaksonu |
| G | Przekaźnik nagrzewnicy przedniej * 4 Przekaźnik monitora awarii lampy * 3 |
| Н | Przekaźnik nagrzewnicy przedniej * 3 Przekaźnik tylnego światła przeciwmgłowego * 5 |
| I | Wyłącznik automatycznego okna elektrycznego |
| J | Przekaźnik nagrzewnicy tylnej |
| К | Przekaźnik ogrzewania szyby tylnych drzwi |
| L | Przekaźnik przełączający reflektory |
| М | Przekaźnik nr 2 do włączania reflektorów (tryb migania) * 2 Przekaźnik ogrzewania przedniego * 7 |
| N | Przekaźnik nadbiegu * 8 |
| О | Przekaźnik przełączający reflektory nr 3 (tryb migania) * 2 Przekaźnik główny silnika |
* 1 – Modele bez instalacji oświetleniowej z włącznikiem reflektorów na migające światło.
* 2 – Modele z instalacją oświetleniową z włącznikiem reflektorów na migające światło.
* 3 – Modele australijskie.
* 4 – Z wyjątkiem modeli australijskich.
* 5 – Modele dla Europy.
* 6 – Modele z przerywanym systemem wycieraczek (bez timera).
* 7 – Modele bez układu wycieraczek tylnej szyby.
* 8 – Modele z automatyczną skrzynią biegów (z wyłączeniem modeli dostarczanych na rynek europejski).
Typ 3
modele od 1993r
Zdjęcie

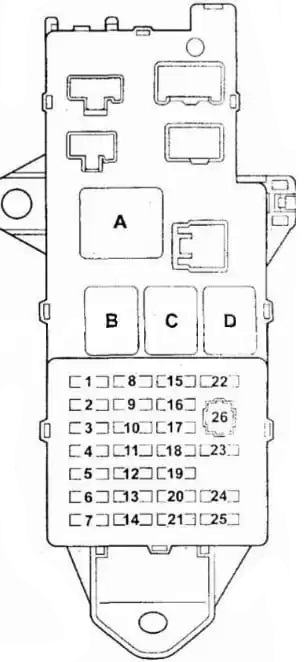

Schemat z okładki bloku
Schemat
Przeznaczenie
| Bezpieczniki | |
| 1 | 7,5A Zapasowy Z / POMPĄ (od 7,99) |
| 2 | 15A ECU-IG |
| 3 | 10A KRĘT – kierunkowskazy |
| 4 | 20A WIPER – środek do czyszczenia szyb |
| 5 | 15А H-LP (RH) – reflektor prawy |
| 6 | 15А H-LP (LH) – reflektor lewy |
| 7 | 5/10А IGN (do 8,98) IGN (od 8,98) – zapłon |
| 8 | 15A FOG – światła przeciwmgielne |
| 9 | 10A RADIO – radio, system audio |
| 10 | 5A ST – rozrusznik |
| 11 | 20А DEF – ogrzewanie tylnej szyby |
| 12 | 10А MIERNIK – urządzenia |
| 13 | 15A AC – klimatyzacja |
| 14 | 15A EFI: ECD |
| 15 | 15A CIG – zapalniczka |
| 16 | 20A RR HTR – nagrzewnica tylna |
| 17 | 15А RADIO nr 2 – radio, system audio |
| 18 | 10A Zapasowy OBD II (od 7,99) |
| 19 | 15A Zapasowe napięcie prądu przemiennego 100 V |
| 20 | 20:00 2 |
| 21 | 10A DOME – oświetlenie wnętrza |
| 22 | 15A ECU-B |
| 23 | 15A OGON – wymiary |
| 24 | 15А STOP – światła stopu |
| 25 | 15А HAZ – alarm |
| 26 | 30А PWR – Elektryczny napęd szyb |
| Przekaźnik | |
| A | Przekaźnik reflektorów |
| W | Przekaźnik nagrzewnicy |
| C | Główny przekaźnik mocy |
| D | Przekaźnik nagrzewnicy tylnej |
Blok bezpieczników
modele do 1993r
Schemat
Oznaczenie
- 40A GŁÓWNY – Szef
- –
- 80A GLOW – Świece
- 60A AM1 (LHD)
- 80A AMI (po prawej stronie)

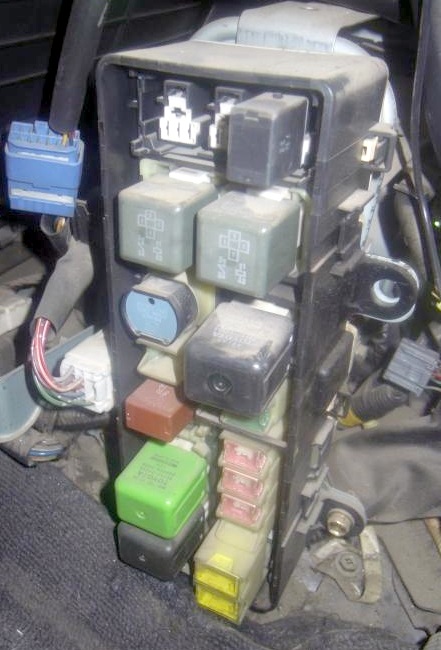

Przekaźnik i skrzynka bezpieczników
modele od 1993r

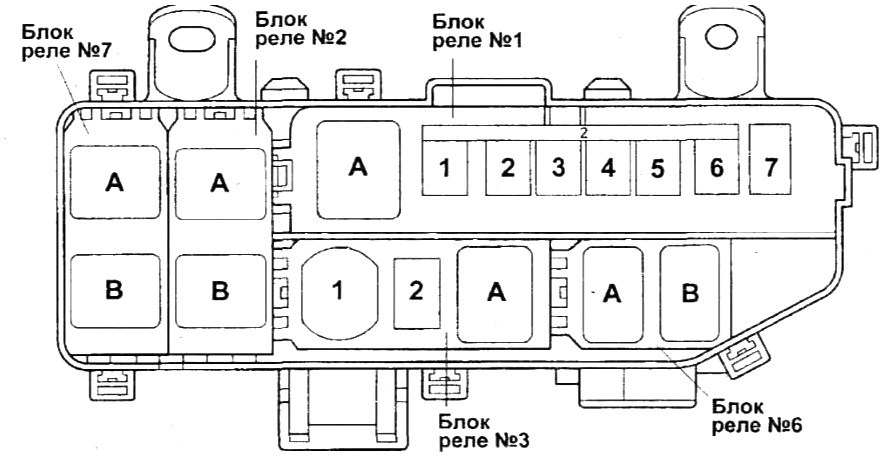

Schemat
Opis
| Skrzynka przekaźników nr 1 | |
| А | Przekaźnik nagrzewnicy przedniej |
| 1 | 40A FR HTR (nagrzewnica przednia) |
| 2 | WENTYLATOR CDS 30A (wentylator skraplacza) |
| 3 | GŁOWICA 30A (reflektory) |
| 4 | 30A А / С nr 2 (klimatyzator) |
| 5 | zapasowy |
| 6 | 60A ABS |
| 7 | 60A AM1 (obwód AM1 stacyjki) |
| Skrzynka przekaźników nr 2 | |
| Przekaźnik elektrozaworów ABS | |
| Przekaźnik modulatora ABS | |
| Skrzynka przekaźników nr 3 | |
| А | Główny przekaźnik wentylatora klimatyzatora |
| 1 | Bezpiecznik termiczny 15A PWR RR DOOR (system zamykania tylnych drzwi) |
| 2 | Zapasowy |
| Skrzynka przekaźników nr 6 | |
| А | Przekaźnik świateł przeciwmgłowych |
| W | Przekaźnik konwertera napięcia (AC100V) |
| Skrzynka przekaźników nr 7 | |
| А | Główny przekaźnik silnika |
| W | Przekaźnik elektromagnetyczny zawór obejściowy |
