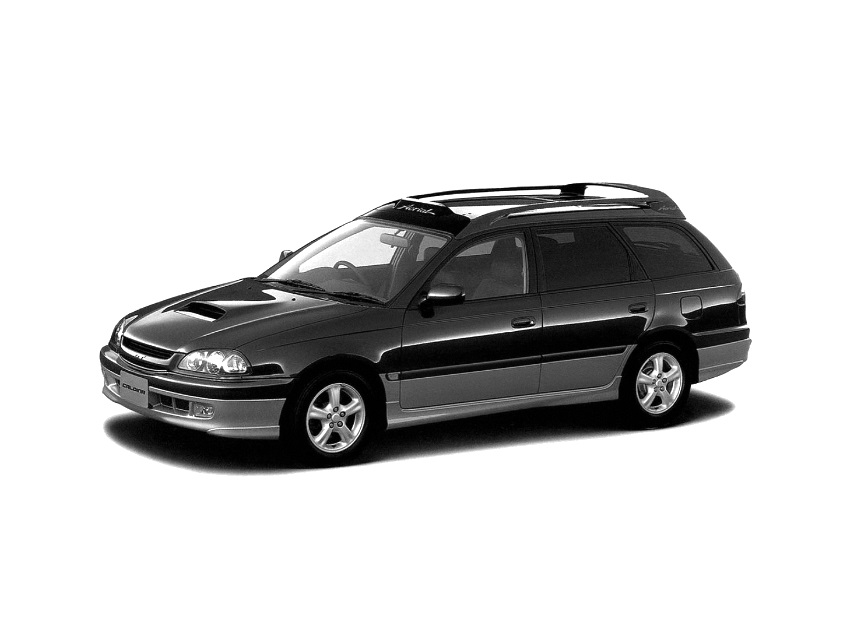

Toyota Caldina T19x 1 generacji była produkowana w latach 1992, 1993, 1994, 1995, 1996, 1997 jako kombi. Największą popularnością cieszyły się modele oznaczone T 195/196 z pięcioma drzwiami. W tym artykule przedstawimy opis bezpieczników i przekaźników Toyota Kaldina T 195/196 wraz ze schematami skrzynek i ich lokalizacją. Podświetl bezpiecznik zapalniczki.
Konstrukcja skrzyń i przeznaczenie znajdujących się w nich elementów może różnić się od prezentowanej i zależeć od roku produkcji oraz poziomu wyposażenia Twojego samochodu. Sprawdź przeznaczenie elementów na podstawie schematów na okładce pudełka.
Przedział pasażerski
W kabinie pasażerskiej skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną ochronną.
Schemat z okładki pudełka
Schemat
Opis
| 1 | 5А DFOG / IDLE-UP – System zwiększania prędkości obrotowej biegu jałowego, elektroniczna jednostka sterująca silnikiem |
| 2 | 30А DFOG – Ogrzewana tylna szyba |
| 3 | 15A ECU – IG – Układ przeciwblokujący, układ blokady zmiany biegów |
| 4 | 10A TAIL – Wymiary z przodu i z tyłu, oświetlenie tablicy rejestracyjnej |
| 5 | 5A ROZRUSZNIK – Rozrusznik, sterownik silnika |
| 6 | 5A ZAPŁON – Zapłon, ECM |
| 7 | 10A ZWROT – Kierunkowskazy |
| 8 | 20A WIPER – Wycieraczki i spryskiwacze |
| 9 | MIERNIK 15A – Zestaw wskaźników |
| 10 | PANEL 7,5A – Podświetlenie kombinacji urządzeń i przełączników |
| 11 | 15A ZAPALNICZKA / RADIO – Elektryczne lusterka boczne, zapalniczka, zegar, magnetofon |
| 12 | 15A FOG – Przednie światła przeciwmgielne |
| 13 | DRZWI 30A – Centralny zamek |
| 14 | 15А STOP – Światła stopu |
Bezpiecznik odpowiedzialny za zapalniczkę znajduje się pod numerem 11 przy 15A.
Niektóre przekaźniki można przymocować z tyłu skrzynki.
- Główny przekaźnik mocy
- Wymiary przekaźnika
- Przekaźnik podgrzewanej szyby tylnej
Oddzielnie, bliżej lewego odpływu, można podłączyć dodatkowe bezpieczniki.
Schemat
Przeznaczenie
- 15A FR DEF – Podgrzewane pióra wycieraczek
- GNIAZDO ACC 15A – Dodatkowe gniazda
A w panelu po lewej stronie: 1 20A F/HTR – Podgrzewanie paliwa.
Komora silnika
Główna skrzynka bezpieczników i przekaźników znajduje się po lewej stronie komory silnika, obok akumulatora. Możliwych jest kilka wariantów jego wykonania.
Typ A

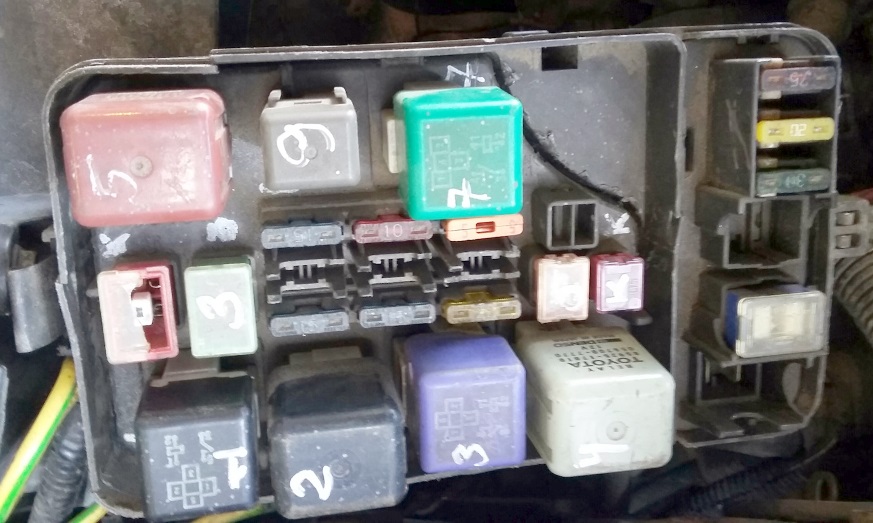

Zdjęcie poglądowe
Schemat
Oznaczenie
| Bezpieczniki | |
| a | 50A HTR (grzałka) |
| B | 40A GŁÓWNY (główny bezpiecznik) |
| с | 30A CDS (wentylator skraplacza) |
| D | 30A RDI (wentylator chłodnicy klimatyzatora) |
| mi | 100A ALT (ładowanie) |
| F | 50A ABS (ABS) |
| 1 | 15A GŁOWICA PRAWA * (prawy reflektor) |
| 2 | 15A HEAD LH* (lewy reflektor) |
| 3 | 15A EFI (układ wtryskowy) |
| 4 | zapasowy |
| 5 | zapasowy |
| 6 | 15A ZAGROŻENIE |
| 7 | RÓŻEK 10A (pip 🙂 |
| 8 | – |
| 9 | 7,5 A ALT SENCING (ładowanie) |
| 10 | 20A DOME (napęd elektryczny i oświetlenie wnętrza) |
| 11 | 30A AM2 (obwód AM3 stacyjki, wnioski IG2 ST2) |
| Przekaźnik | |
| А | ROZRUSZNIK – Rozrusznik |
| W | NAGRZEWNICA – Nagrzewnica |
| C | EFI GŁÓWNY – Układ wtryskowy |
| D | GŁÓWNY SILNIK – Przekaźnik główny |
| Е | GŁOWA – Reflektory |
| F | RÓG – Sygnał |
| G | WENTYLATOR nr 1 – Wentylator chłodnicy |
Typ B
Zdjęcie poglądowe
Schemat
Przeznaczenie
| Przekaźnik A – przekaźnik nr 1 e / dv. wentylator chłodnicy, B – przekaźnik rozrusznika, C – przekaźnik klaksonu, D – przekaźnik reflektorów, E – przekaźnik układu wtryskowego, F – przekaźnik nr 2 e / dv. wentylator układu chłodzenia, G – przekaźnik nr 3 e/dv. wentylator chłodzący, H – przekaźnik klimatyzatora; |
| Wkładki topliwe 1 – ALT 100A (120A dla silników 3S-FSE), 2 – ABS 60A, 3 – HTR 40A; |
| Bezpieczniki 4 – DOME 7,5A, Oświetlenie wewnętrzne |
Oddzielne bezpieczniki i przekaźniki można zainstalować na zewnątrz tego urządzenia.
