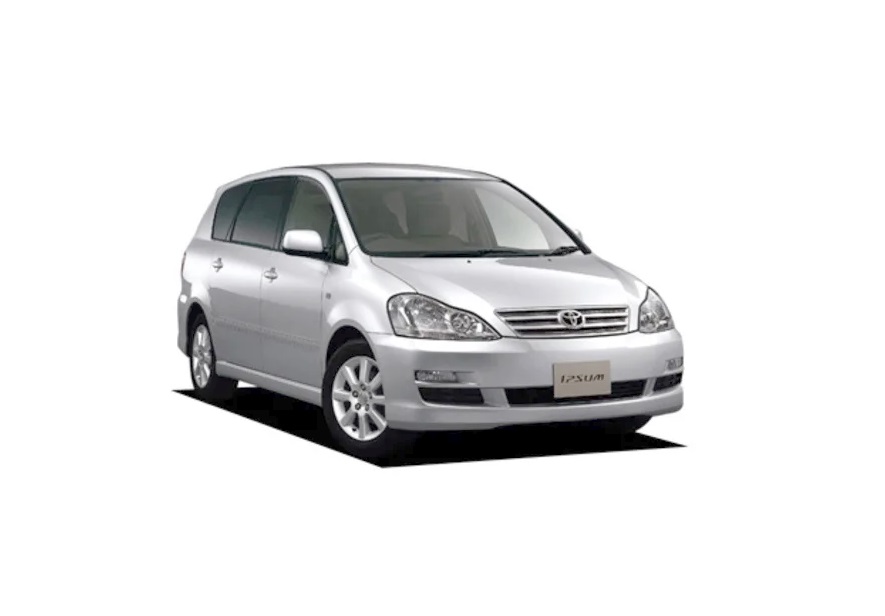

Toyota Ipsum 2 generacji produkowana była w latach 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 i 2009 w nadwoziach ACM 21 W, ACM 26 W. W tym czasie model został odnowiony. W niektórych krajach znany jest jako Toyota Avensis Verso i Toyota Picnic . W tej publikacji znajdziesz opis lokalizacji elektronicznych jednostek sterujących, opis bezpieczników i przekaźników Toyota Ipsum (Piknik) 2 ze schematami skrzynkowymi i zdjęciami ich wykonania. Podświetl bezpiecznik zapalniczki.
Sprawdź przeznaczenie elementów na podstawie schematów na okładce pudełka. Prezentowany materiał i wykonanie mogą różnić się od siebie.
Contents
Przedział pasażerski
Lokalizacja

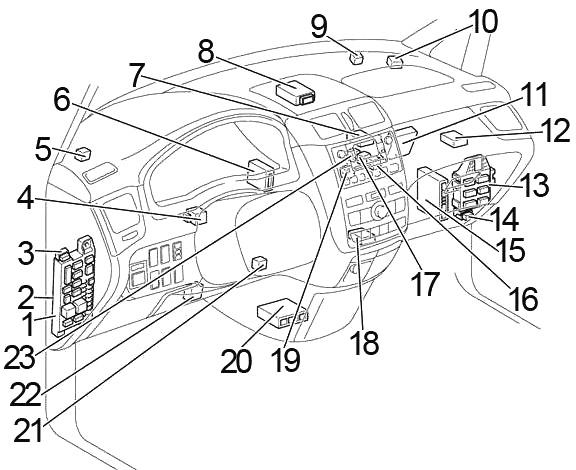

Ogólna lokalizacja skrzynek w kabinie
LHD
RHD
Opis
- Skrzynka bezpiecznikowa
- Sterownik nadwozia
- Przekaźnik Power-Point
- Przekaźnik kierunkowskazów
- Przekaźnik obwodu otwartego (pompa paliwa)
- LHD: sterownik TVSS
- Radio i odtwarzacz z wyświetlaczem
- Komputer z kluczem transpondera
- Przekaźnik nagrzewnicy tylnej (HI)
- Przekaźnik nagrzewnicy tylnej
- LHD: Wzmacniacz klimatyzacji (klimatyzator ręczny)
- ECU kamery telewizyjnej (z systemem nawigacji)
- Blok łączący
- Przekaźnik przednich świateł przeciwmgielnych
- ECU silnika i ECT (A / T) / ECU silnika (M / T)
- LHD: Przekaźnik wentylatora (M2)
- LHD: Przekaźnik wentylatora (M1)
- Jednostka sterująca klimatyzacją (klimatyzacja automatyczna)
- Wzmacniacz antenowy
lub
RHD (do 10.2003): przekaźnik wentylatora (M2) / przekaźnik wentylatora (M1) / przekaźnik wentylatora (HI) - Zespół czujnika poduszki powietrznej
- Wzmacniacz klucza transponderowego
- LHD: Urządzenie wspomagające nagrzewnicę PTC (1AZ-FE)
- LHD: przekaźnik wentylatora (HI)
- RHD: Przekaźnik świateł cofania
- RHD: ECU zabezpieczający przed kradzieżą
- RHD: ECU zamka podwójnych drzwi

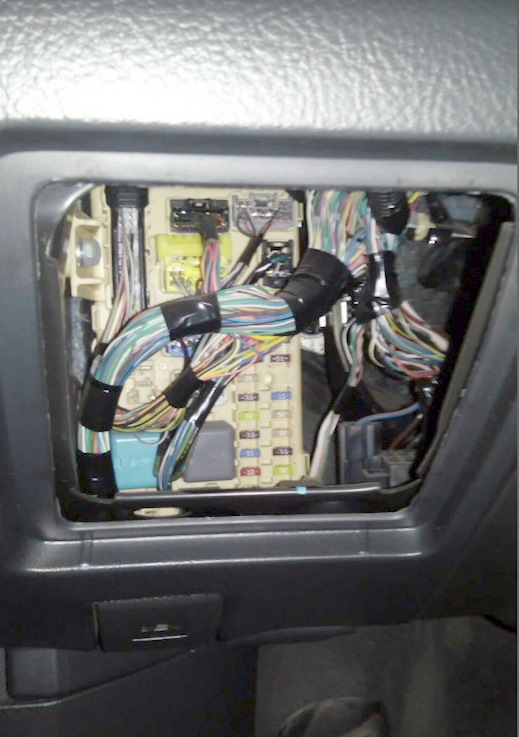

Skrzynka bezpiecznikowa
Znajduje się pod panelem, za osłoną zabezpieczającą.

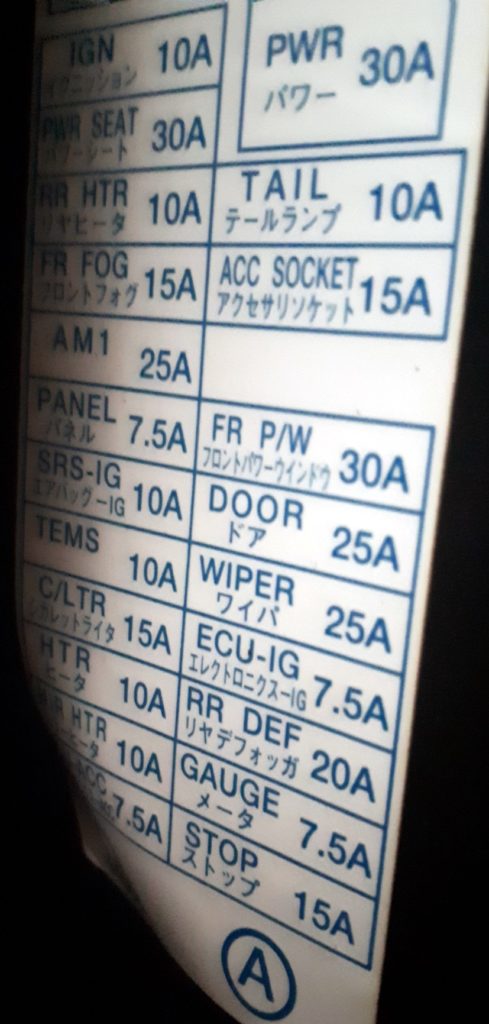

Schemat z okładki pudełka

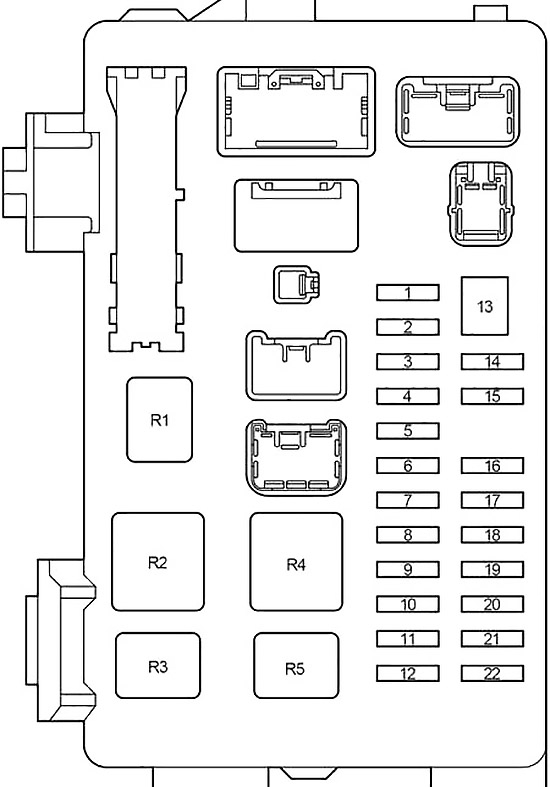

Schemat
Przeznaczenie
| 1 | 10A IGN – układ poduszek powietrznych SRS, czujnik i liczniki, układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektryczny wentylator chłodzący, układ klimatyzacji, ABS, VSC, przekaźnik „FUEL HTR”, przekaźnik „IG2” |
| 2 | 25A DRZWI NR 2 – Avensis Verso, Piknik: System zamka elektrycznego |
| SIEDZENIE 30A PWR – Ipsum: Fotel elektrycznie sterowany | |
| 3 | 10A RR HTR – Nagrzewnica tylna |
| 4 | 15A FR FOG – Przednie światło przeciwmgłowe |
| 5 | 25A AM1 – Układ rozruchowy |
| 6 | PANEL 7,5A – Oświetlenie zestawu wskaźników, Oświetlenie tablicy przyrządów, Elektroniczna skrzynia biegów, System audio, Spryskiwacze reflektorów, Przednie światło przeciwmgielne, System wspomagania parkowania TOYOTA, Zegar, System klimatyzacji, Przypomnienie o kluczyku i przypomnienie o świetle |
| 7 | 10A SRS-IG / AIRBAG-IG – System poduszek powietrznych SRS |
| 8 | 10A SEAT HTR – Avensis Verso, Piknik: Podgrzewane siedzenia |
| 10A TEMS – Ipsum: Zawieszenie TOYOTA z modulacją elektroniczną | |
| 9 | 15A C/LTR/CIG – Zapalniczka samochodowa |
| 10 | 10A HTR / HEATER – Klimatyzacja, Układ ładowania, Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa, ABS, VSC, Przypomnienie o kluczyku i przypomnienie o świetle, Ostrzeżenie o zapięciu pasów bezpieczeństwa, System wspomagania parkowania TOYOTA, Zestaw wskaźników, Ogrzewanie tylnej szyby |
| 11 | Podgrzewane zewnętrzne lusterka wsteczne |
| 12 | 7,5 A ECU-ACC – Elektryczny system zamka drzwi, Elektryczne wentylatory chłodzące, Elektrycznie sterowane szyby, System audio, Światła przeciwmgielne, Oświetlenie wewnętrzne, Światła tylne, Światła postojowe, Reflektory |
| 13 | 30A PWR – Elektryczne szyby, dach rozsuwany |
| 14 | 10A TYLNE – Światła tylne, światła pozycyjne, oświetlenie tablicy rejestracyjnej, światło bagażnika, przednie światło przeciwmgielne, tylne światło przeciwmgielne, zestaw wskaźników |
| 15 | WYJŚCIE 15A PWR – Gniazdo |
| 16 | 30A FR P/W – Elektryczne szyby, dach rozsuwany |
| 17 | 25A DRZWI – Elektryczny system ryglowania drzwi |
| 18 | 25A WYCIERACZKA – Wycieraczka i spryskiwacz przednia, wycieraczka i spryskiwacz tylna, środek do czyszczenia reflektorów |
| 19 | 7,5A ECU-IG – Elektryczne wentylatory chłodzące, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, ABS, VSC, system audio, elektronicznie modulowane zawieszenie TOYOTA, elektrycznie sterowane lusterka, automatyczna kontrola oświetlenia |
| 20 | 20A RR DEF – Ogrzewana tylna szyba |
| 21 | WSKAŹNIK 7,5 A – Układ ładowania, zestaw wskaźników, światło cofania, kierunkowskaz i światło awaryjne, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, ABS, elektrycznie sterowany zamek drzwi, elektrycznie sterowane szyby, przypomnienie o kluczyku i przypomnienie o świetle, ostrzeżenie o zapięciu pasów bezpieczeństwa , rozsuwany dach, system audio, zegar, reflektor, automatyczne sterowanie oświetleniem, światła przeciwmgielne, światła tylne, światła pozycyjne, oświetlenie wnętrza, pomoc przy parkowaniu TOYOTA, klimatyzacja, podgrzewana tylna szyba |
| 22 | 15A STOP – Światło hamowania, System kontroli blokady zmiany biegów, ABS, Wysokie światło hamowania, Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa, Elektronicznie modulowane zawieszenie TOYOTA |
| Przekaźnik | |
| R1 | Krótka przypinka (od 10.2003: Avensis Verso, Piknik) |
| R2 | Nagrzewnica (HTR) |
| R3 | Odmgławiacz tylnej szyby (RR DEF) |
| R4 | Zapłon (IG1) |
| R5 | Światło tylne (TYL) |
Za działanie zapalniczki odpowiadają bezpieczniki nr 9 i 15 o wartości 15A.

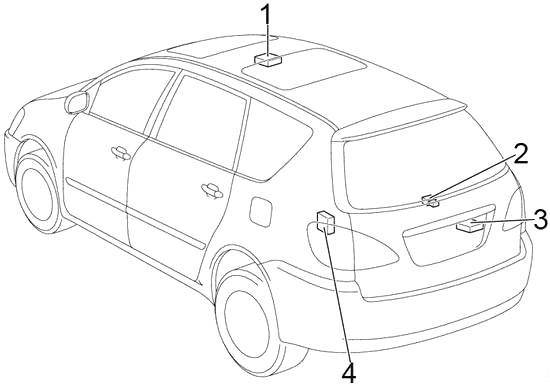

Dodatkowe elementy
Schemat
- Przekaźnik sterujący dachem księżycowym
- Przekaźnik tylnej chłodnicy
- Przekaźnik wycieraczki tylnej (do 10.2003)
- Bezprzewodowy odbiornik kontroli zamka drzwi
Komora silnika
Lokalizacja

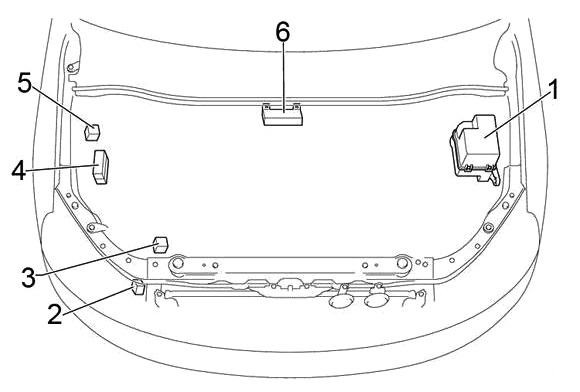

Ogólna lokalizacja skrzynek pod maską
Przeznaczenie
- Skrzynka bezpieczników i przekaźników
- Przekaźnik sterujący czyszczenia reflektorów
- ECU kontroli poślizgu z siłownikiem
- Skrzynka przekaźników ABS
- 1CD-FTV: Przekaźnik świec żarowych
- Skrzynka przekaźników

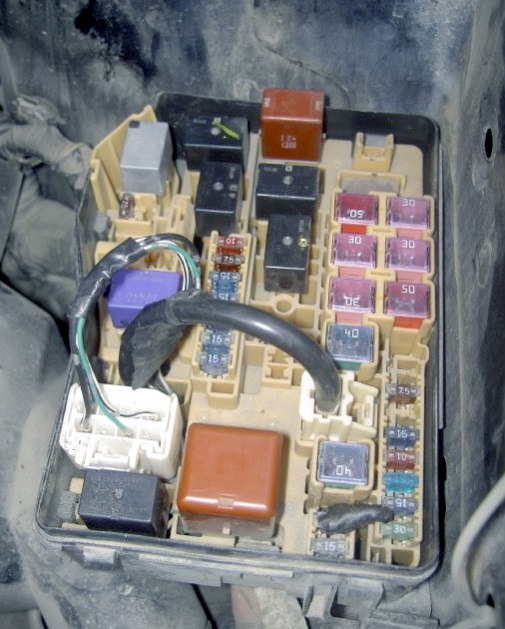

Skrzynka bezpieczników i przekaźników
Znajduje się po lewej stronie komory silnika, pod osłoną zabezpieczającą.

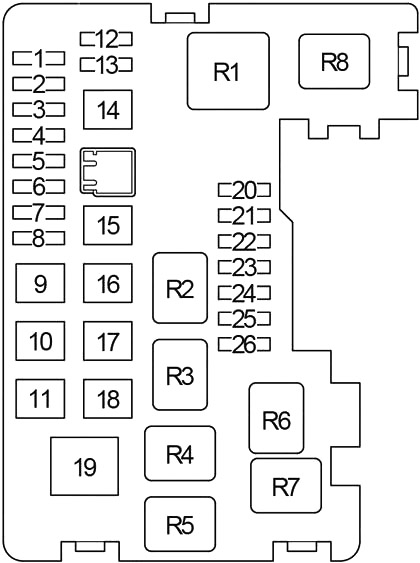

Schemat
Oznaczenie
| 1 | 30A DCC – Bezpieczniki „ECU-B”, „DOME”, „RAD NO.1” |
| 2 | 15A IG2 — benzyna: elektryczne wentylatory chłodzące, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ klimatyzacji |
| 30A FUEL HTR – Diesel: Podgrzewacz paliwa | |
| 3 | Klakson 10A – sygnał |
| 4 | 10A HAZ – Kierunkowskaz i lampka ostrzegawcza |
| 5 | 15A EFI – wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ klimatyzacji, elektryczne wentylatory chłodzące |
| 6 | 10A ETCS – Avensis Verso, Picnic (do 10.2003): Elektroniczny system sterowania przepustnicą. |
| 10A ETCS – Ipsum (od 10.2003): Elektroniczny system sterowania przepustnicą. | |
| 15A A/F – Avensis Verso, Picnic (od 10.2003): Czujnik stosunku powietrza do paliwa. | |
| 7 | 7,5A OBD – System diagnostyki pokładowej |
| 8 | 7,5A ALT-S – Avensis Verso, Picnic: układ ładowania |
| 15A FR DEF – Ipsum (od 10.2003): Odszraniacz wycieraczek. | |
| 9 | 50A GŁÓWNY – Przekaźnik „HEAD” (bezpieczniki „HEAD LH LWR”, „HEAD RH LWR”, „HEAD LH UPR”, „HEAD RH UPR”) |
| 10 | 30A AM2 – Wyłącznik zapłonu |
| 11 | 30A RR CLR – Klimatyzacja tylna |
| 12 | 30A HEAD LP CLN – Avensis Verso, Picnic: Środek do czyszczenia reflektorów |
| 15A Ipsum: gniazdo | |
| 13 | 7,5A RR FOG – Tylna lampa przeciwmgłowa |
| 14 | 40/50A ABS NR 1 -ABS, VSC |
| 15 | 30/40 ABS NR 2 – ABS, VSC |
| 16 | 30A CDS – Benzyna: Elektryczne wentylatory chłodzące |
| 40A CDS – Diesel: Elektryczne wentylatory chłodzące | |
| 17 | 30A RDI – Benzyna: Elektryczne wentylatory chłodzące |
| 40A RDI – Diesel: Elektryczne wentylatory chłodzące | |
| 18 | 50A HTR – Klimatyzacja/ogrzewanie |
| 19 | 140A ALT – Przekaźnik „RR DEF” (bezpieczniki „RR DEF”, „MIR HTR”), przekaźnik „TAIL” (bezpieczniki „TAIL”, „PANEL”), przekaźnik „IG1” („ECU-IG”, „GAUGE”, „HTR”, Bezpieczniki „SEAT HTR”, „SRS-IG”, „WIPER”), „PWR”, „RR HTR”, „DOOR”, „DRZWI NR 2”, „FR FOG”, „PWR OUTLET” , „STOP”, „AM1” bezpieczniki |
| 20 | 15A HEAD RH UPR – Reflektor prawy (światła drogowe), zestaw wskaźników |
| 21 | 15А HEAD LH UPR – Reflektor lewy (światła drogowe) |
| 22 | 15A HEAD RH LWR – Reflektor lewy (światła mijania), poziomowanie reflektorów |
| 23 | 15А HEAD LH LWR – Reflektor prawy (światła mijania) |
| 24 | 15А RAD NO.1 – System audio |
| 25 | 7,5A ECU-B – Układ ładowania, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, ABS, elektroniczne zawieszenie TOYOTA z modulacją elektroniczną, elektrycznie sterowany zamek drzwi, elektrycznie sterowane szyby, przypomnienie o kluczyku i przypomnienie o świetle, ostrzeżenie o zapięciu pasów bezpieczeństwa, system audio, zegar, zestaw wskaźników, reflektor, system automatycznego sterowania oświetleniem, światła przeciwmgielne, światła tylne, światła pozycyjne, oświetlenie wnętrza, system wspomagania parkowania TOYOTA, system klimatyzacji, podgrzewana tylna szyba |
| 26 | 10A DOME – Oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie stóp, oświetlenie drzwi, oświetlenie bagażnika, oświetlenie toaletki |
| Przekaźnik | |
| R1 | Reflektory (GŁOWA) |
| R2 | Avensis Verso, Piknik: (DIMMER) |
| Ipsum (od 10.2003): FR DEF | |
| R3 | Benzyna: Zapłon (IG2) |
| Diesel: Podgrzewacz paliwa (FUEL HTR) | |
| R4 | Sygnał / klakson |
| R5 | Wentylator układu chłodzenia (FAN nr 2) |
| R6 | Wentylator układu chłodzenia (FAN nr 1) |
| R7 | Wentylator chłodzący (FAN nr 3) |
| R8 | Jednostka sterująca silnika (EFI) |

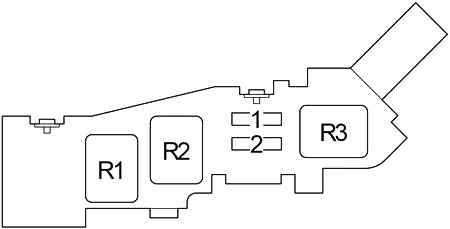

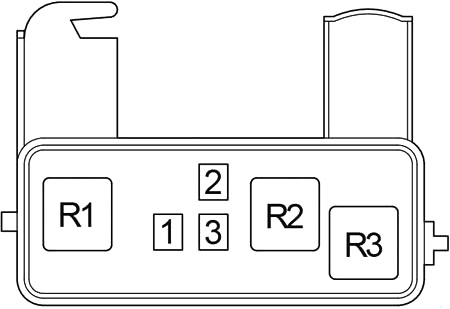

Główna skrzynka przekaźników
Schemat
Przeznaczenie
- R1 – Rozrusznik (ST)
- R2 – 1CD-FTV: Jednostka sterująca silnika (EDU) / 1AZ-FE (od 10.2003): Czujnik stosunku powietrza do paliwa (A/F)
- R3 – Sprzęgło sprężarki klimatyzacji (MG/C)
- 1 – 7,5A ST – Układ rozruchowy, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
- 2 – Rezerwa
Dodatkowa skrzynka przekaźników
Schemat
Przeznaczenie
| 1 | 50А HTR SUB 3 – Nagrzewnica (klimatyzacja przednia (klimatyzacja automatyczna), nagrzewnica tylna i nagrzewnica pomocnicza) |
| 2 | 50А HTR SUB 1 – Nagrzewnica (klimatyzacja przednia (klimatyzacja automatyczna), nagrzewnica tylna i nagrzewnica pomocnicza) |
| 3 | 50А HTR SUB 2 – Nagrzewnica (klimatyzacja przednia (klimatyzacja automatyczna), nagrzewnica tylna i nagrzewnica pomocnicza) |
| Przekaźnik | |
| R1 | Nagrzewnica elektryczna (HTR SUB 1) |
| R2 | Nagrzewnica elektryczna (HTR SUB 2) |
| R3 | Nagrzewnica elektryczna (HTR SUB 3) |
W skrzynce przekaźników ABS znajdują się elementy odpowiedzialne za działanie układu ABS takie jak: ABS CUT i ABS MTR.
To wszystko. Jeśli masz coś do dodania – napisz w komentarzach.
