Toyota Highlander 1 pokolenia była produkowana w latach 2000, 2001, 2002, 2003, 2004, 2005, 2006 i 2007 z oznaczeniem U20. W niektórych krajach jest jako Toyota Kluger V. W tej publikacji znajdują się rozmieszczenia jednostek elektronicznych, osobno opiszemy bezpieczniki i przekaźniki Toyoty Highlander 1 Kluger wraz ze schematami skrzynkowymi i zdjęciami ich wykonania. Zwróć uwagę na bezpieczniki.
Rozmieszczenie bloków i elementów w nich może wystąpić od pokazanego i zależnego od roku produkcji, możliwości i zasięgu dostawy. Sprawdź informacje na podstawie diagramów na okładce.
Contents
Przedział lotniczy

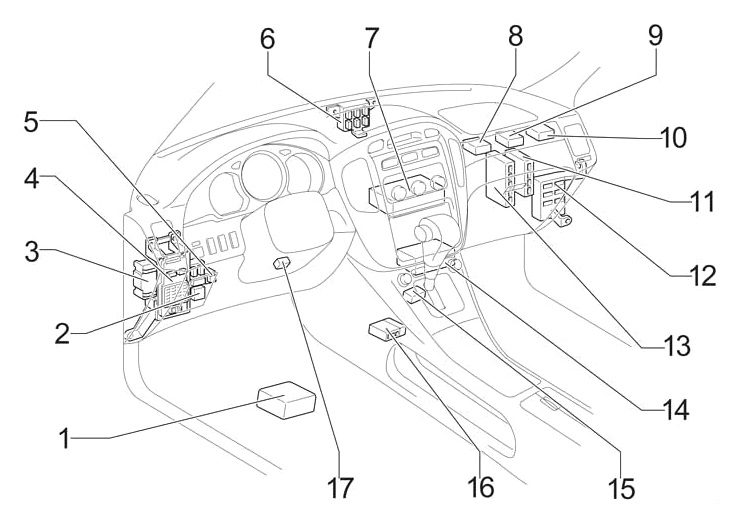

Lokalizacja
Rysunek poglądowy
Opis
- Jednostka sterująca nawigacją
- Przekaźnik nagrzewnicy
- Skrzynka przekaźników
- Skrzynka bezpiecznikowa
- Przekaźnik kierunkowskazów (alarm)
- Blok dystrybucyjny
- Sterownik klimatyzacji (bez nawigacji)
- Jednostka sterująca jednostką przed kradzieżą
- Blokada bramy sieciowej
- Kluczowy komputer z transponderem
- Jednostka elektryczna sterująca jednostką
- Blok dystrybucyjny
- Jednostka sterująca silnikiem
- Sterownik klimatyzacji (z nawigacją)
- Blokada zmiany biegów
- Centralna jednostka poduszek powietrznych
- Kluczowy transponder wzmacniacza

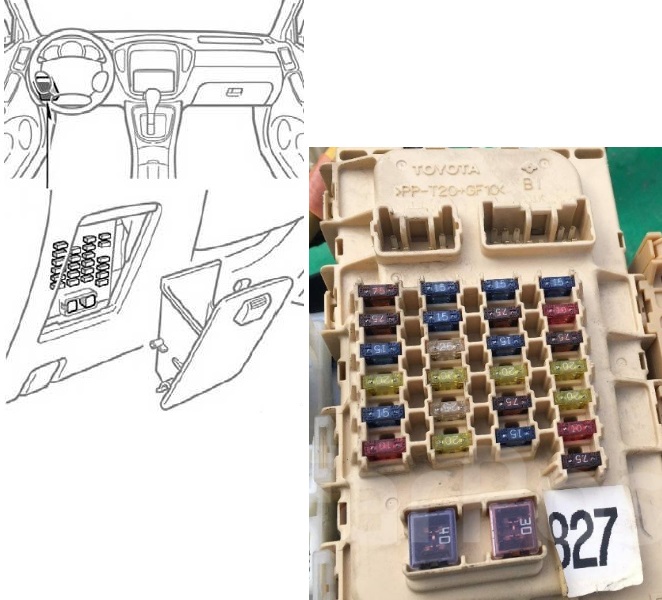

Skrzynka bezpiecznikowa
Znaleziono się na dole deski rozdzielczej.

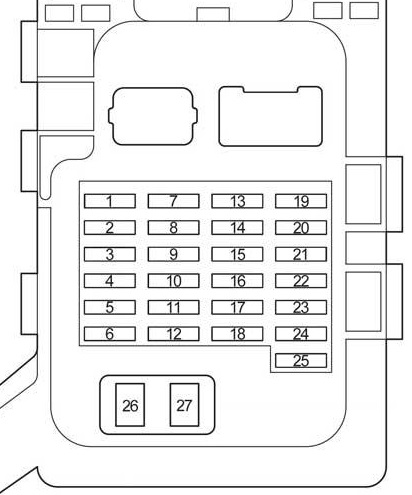

Schemat
Przeznaczenie
| 1 | 7.5A IGN-2001-2003: Zestaw wskaźników, system poduszek powietrznych SRS |
| 10A IGN – 2004-2007: Zestaw wskaźników, system poduszek powietrznych SRS, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system kontroli z przodu | |
| 2 | 7,5A RADIO NR 2 – System audio, blokada zmiany biegów, nawigacja, system późniejszy dla następstw z tyłu, klimatyzacja, kierowcy kierowcy |
| 3 | 15A CIG – Zapalniczka samochodowa |
| 4 | DRZWI 20A D RR – 2001-2003: Podnośnik szyb |
| DRZWI 20A D RR – 2004-2007: Podnośnik szyb | |
| 5 | 15A PWR OUTLET – 2001-2003: Gniazda |
| 15A PWR OUTLET – 2004-2007: Gniazda | |
| 6 | 10A FR FOG – 2001-2003: Przednie światło przeciwmgielne |
| 20A FR FOG – 2004-2007: Przednie światło przeciwmgielne | |
| 7 | 15A SRS-IG – 2001-2003: System poduszek powietrznych SRS |
| 8 | 15A ECU-IG – 2001-2003: Szyberdach, ABS, VSC, blokada zmiany biegów, układ ładowania, tempomat, światła awaryjne, układ rozruchowy |
| 10A ECU-IG – 2004-2007: Szyberdach, ABS, VSC, blokada wybieraka biegów, układ ładowania, układ rozruchowy | |
| 9 | 25A WYCIERACZKA – Wycieraczka i spryskiwacz |
| 10 | DRZWI 20A P RR – 2001-2003: Podnośnik szyb |
| 20A P RR DRZWI – 2004-2007: Podnośnik szyb | |
| 11 | 25A P FR DOOR – 2001-2003: Podnośnik szyby, Oświetlenie drzwi, Zamek Centralny |
| 25A D FR DOOR-2004-2007: Podnośnik szyby, Oświetlenie drzwi, Zamek Centralny | |
| 12 | 20A S/DACH – Właz |
| 13 | 15A HEATER-2001-2003: Klimatyzator, wentylatory, podgrzewana tylna szyba, podgrzewane lusterka, ustawienia zestawów |
| 10A HEATER – 2004-2007: Klimatyzator, wentylatory, podgrzewana tylna szyba, podgrzewane lusterka, zestawy kuchenne | |
| 14 | 7,5A IG1 – Światła cofania, VSC, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, podgrzewane lusterka, centralny zamek, nawigacja, ECM chłodnicy |
| 15 | 15A RR WIP – Wycieraczka tylna |
| 16 | 20A STOP – Światła stop, dodatkowe światło napędu, ABS, VSC, zablokowanie zmiany biegów, tempomat, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, oświetlenie przyczepy, moduł ECM kontroli |
| 17 | 7,5A OBD – złącze diagnostyczne |
| 18 | 15A SEAT HTR – Podgrzewane |
| 19 | 15A IG2 – Wielopunktowy układ wtrysku paliwa / końcowy wielopunktowy układ wtrysku paliwa, układ ładowania, układ rozruchu |
| 20 | 20A PODKŁADKA – Podkładka, wyjście z poziomu poziomu do spryskiwaczy |
| 21 | 7,5A RR FOG – Tylne światło przeciwmgłowe |
| 22 | 20A FR DEF – Klimatyzacja, podgrzewane lusterka |
| 23 | 20A D FR DOOR – 2001-2003: Podnośnik okienny, Oświetlenie drzwi |
| 20A D FR DOOR-2004-2007: Podnośnik okna, oświetlenie drzwi, nadwozie ECM | |
| 24 | 10A TYŁ – Światło pozycyjne, oświetlenie tablicy rejestracyjnej, oświetlenie tablicy rozdzielczej |
| 25 | PANEL 7,5A – Podświetlenie przyrządów, oświetlenie przyczepy |
| 26 | 40A AM1 – Wielopunktowy układ wtrysku paliwa / końcowy wielopunktowy układ wtrysku paliwa |
| 27 | MOC 30A – fotele elektryczne |
Zapalniczki działają na bezpiecznik nr 3 przy 15A.

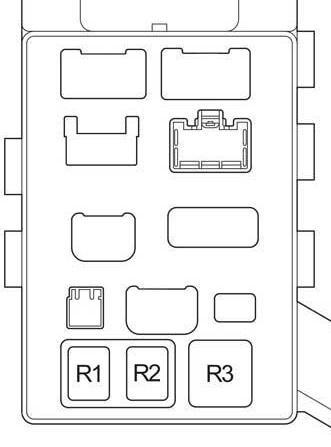

Niektóre przekaźniki można podłączyć z tyłu urządzenia.
Schemat
Oznaczenie
- R1 Światło boczne
- R2 Światło przeciwmgielne
- R3 Przekaźnik pomocniczy (ACC)

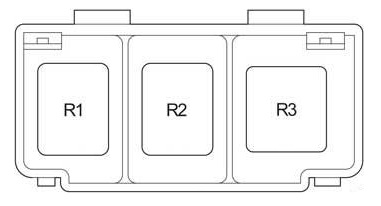

Skrzynka przekaźników
Schemat
Przeznaczenie
- Pompa paliwa R1 (otwarcie)
- R2 Podgrzewane czyszczenie
- R3 Podgrzewana strefa odpoczynku szczotek

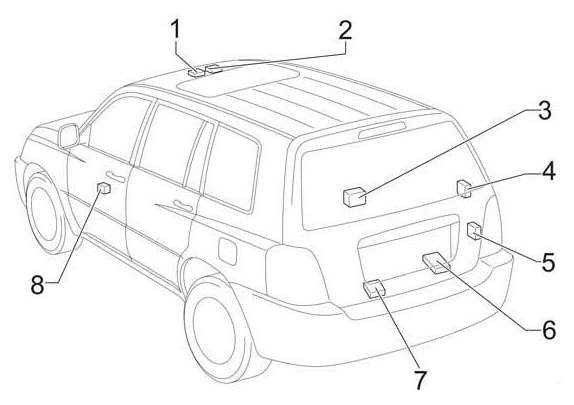

Dodatkowe elementy
Schemat
Oznaczenie
- Jednostka sterująca szyberdachem
- Blok dystrybucyjny
- Jednostka sterująca systemu dla dalszego ogrzewania
- Sterownik elektroniczny zamka
- Przekaźnik nagrzewnicy elektrycznej
- Wzmacniacz dźwięku
- Jednostka sterująca rozrywką na modułach kontrolnych
- Jednostka sterująca zasilaczów elektrycznych
Komora silnika

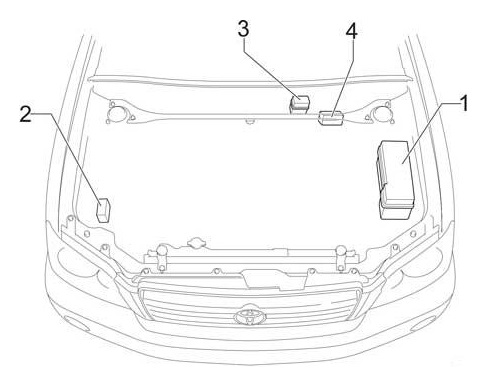

Lokalizacja
Rysunek poglądowy
Opis
- Skrzynka bezpieczników i przekaźników
- Jednostka sterująca hamulcem
- Skrzynka przekaźników ABS
- Dodatkowa bezpiecznikowa

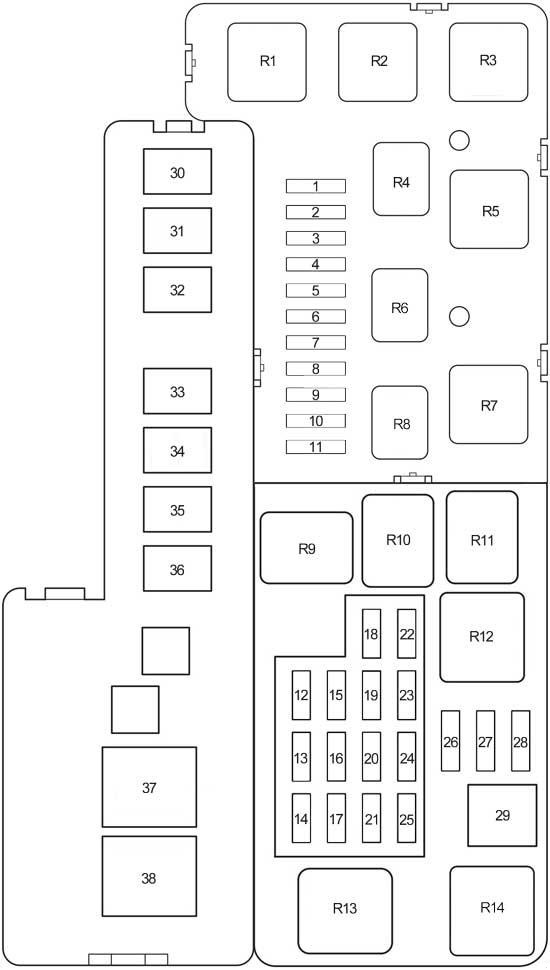

Skrzynka bezpieczników i przekaźników
Znajduje się pod maską po lewej stronie.

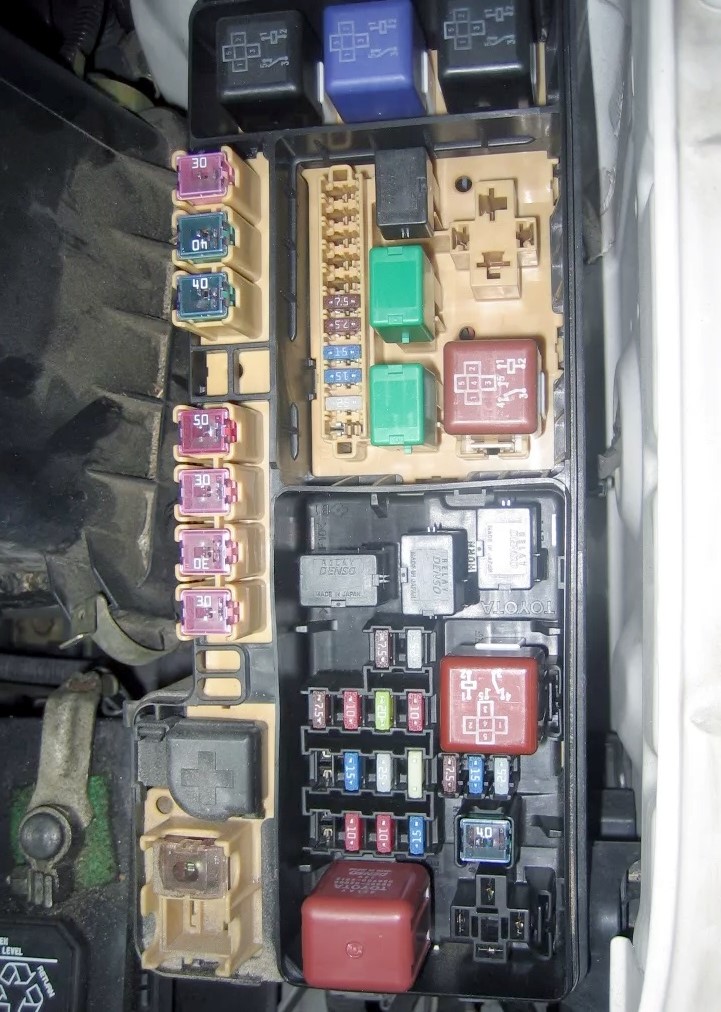

Zdjęcie poglądowe
Schemat
Przeznaczenie
| 1 | – |
| 2 | – |
| 3 | 25A A/F – 2004-2007: Czujnik proporcji paliwa i powietrza |
| 4 | 7.5A CRT – 2004-2007: Rozrywka na tylnych siedzeniach, nawigacja |
| 5 | ROZRUSZNIK 7,5A – 2004-2007: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 6 | ROZRUSZNIK 7,5A – 2001-2003: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 7 | 7,5A ABS3-2001-2003: VSC |
| 10A EFI NR 2 – 2004-2007: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa | |
| 8 | 15A HEAD LP RH LWR – 2001-2003: Światło mijania prawe |
| 10A ETCS – 2004-2007: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa | |
| 9 | 15A HEAD LP LH LWR – 2001-2003: Lewe światło mijania |
| 15A RR HTR-2004-2007: Tylna klimatyzacja (podgrzewacz) | |
| 10 | 25A A/F – 2001-2003: Czujnik proporcji paliwa i powietrza |
| 15A H – LP RH LWR – 2004-2007: Światło mijania prawe | |
| 11 | 15A H − LP LH LWR – 2004-2007: Lewe światło mijania |
| 12 | 7,5A ALT − S – Układ ładowania |
| 13 | GNIAZDO ZASILANIA 20A2 – 2004-2007: Gniazda |
| 14 | 20A HOLOWANIE – Oświetlenie przyczepy |
| 15 | Klakson 10A – Sygnał dźwiękowy |
| 16 | 15A BEZPIECZEŃSTWO – System antykradzieżowy |
| 17 | 10A HEAD LP RH UPR-2001-2003: Prawe światło drogowe |
| 10A H – LP RH UPR-2004-2007: Prawe światło drogowe | |
| 18 | 7,5A ECU-B – Zabezpieczenie przed kradzieżą, klimatyzacja, VSC, zestaw wskaźników, centralny zamek, szyberdach, system klasyfikacji pasażerów z przodu, elektryczna jednostka sterująca nadwozia |
| 19 | 20A EFI – 2001-2003: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, pompa paliwa, immobilizer |
| 20A EFI NR 1 – 2004-2007: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, pompa paliwa | |
| 20 | 25A ZAMEK DRZWI – Centralny zamek, zabezpieczenie przed kradzieżą |
| 21 | 10A HEAD LP LH UPR-2001-2003: Lewe światło drogowe |
| 10A H – LP LH UPR-2004-2007: Lewe światło drogowe | |
| 22 | 25A RADIO NR 1 – System audio |
| 23 | 10A DOME – Oświetlenie wewnętrzne, Oświetlenie osobiste, Oświetlenie wyłącznika zapłonu, Centralny zamek, Zestaw wskaźników, Nawigacja, Oświetlenie lusterek przeciwsłonecznych |
| 24 | Krótki |
| 25 | 15A ZAGROŻENIE – Alarm zagrożenia, oświetlenie tablicy przyrządów, oświetlenie przyczepy |
| 26 | 7,5A Zapasowy bezpiecznik |
| 27 | 15A Zapasowy bezpiecznik |
| 28 | 25A Zapasowy bezpiecznik |
| 29 | 40A GŁÓWNY – 2001-2003: Bezpieczniki: „HEAD LP RH LWR”, „HEAD LP LH LWR”, „HEAD LP RH UPR”, „HEAD LP LH UPR” |
| 40A GŁÓWNY – 2004-2007: Bezpieczniki: „H – LP RH LWR”, „H – LP LH LWR”, „H – LP RH UPR”, „H – LP LH UPR” | |
| 30 | 30A AM2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy |
| 31 | 40A ABS2-2001-2003: ABS, VSC |
| 50A ABS2-2004-2007: ABS, VSC | |
| 32 | 40A ABS2-2001-2003: ABS, VSC |
| 30A ABS2-2004-2007: ABS, VSC | |
| 33 | NAGRZEWNICA 50A – 2001-2003: Klimatyzator |
| 50A HTR – 2004-2007: Klimatyzator | |
| 34 | 30A RDI – Wentylator chłodzący |
| 35 | 30A RR DEF – Ogrzewana tylna szyba |
| 36 | 30A CDS – Wentylator chłodzący |
| 37 | 140A ALT – Bezpieczniki: „ABS1”, „ABS2”, „RDI”, CDS”, „RR DEF”, „HEATER”, „AM1”, „AM2”, „TAIL”, „PANEL”, „STOP”, „ S / DACH”, „SEAT HTR” |
| 38 | 50A RDI |
| Przekaźnik | |
| R1 | Wentylator chłodzący (WENTYLATOR NR 1) |
| R2 | Rozrusznik |
| R3 | Wentylator chłodzący (WENTYLATOR NR 3) |
| R4 | Czujnik stosunku powietrza do paliwa (A/F). |
| R5 | Falownik |
| R6 | – |
| R7 | Wentylator chłodzący (WENTYLATOR NR 2) |
| R8 | – |
| R9 | Sprzęgło klimatyzacji (MG CLT) |
| R10 | Sygnał dźwiękowy |
| R11 | Jednostka sterująca silnikiem (EFI) |
| R12 | Ogrzewana tylna szyba |
| R13 | Reflektory (LAMPA GŁÓWNA) |
| R14 | – |

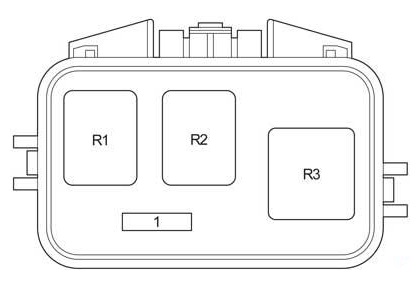

Skrzynka przekaźników ABS
Schemat
Oznaczenie
- 1 –
- R1 –
- R2 – Przekaźnik ABS
- R3 – Przekaźnik ABS

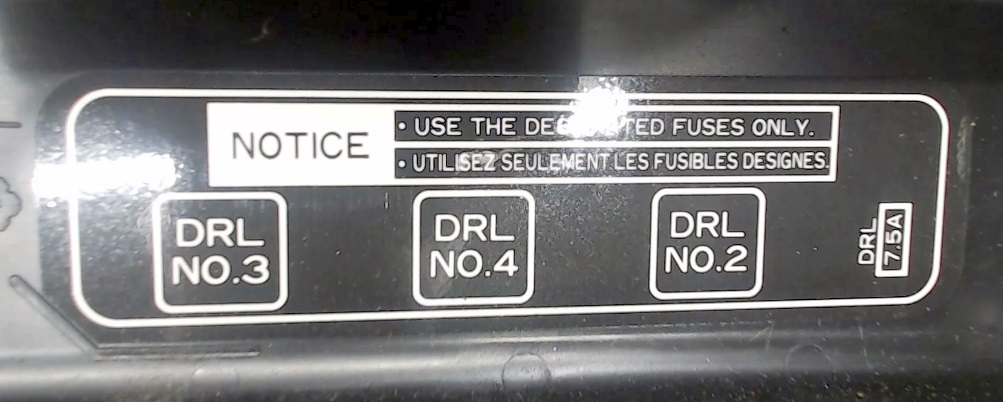

Dodatkowe pudełko
Schemat z skrzynki
Opis
- DRL 7,5А – Światła do jazdy dziennej
- R1 Przekaźnik świateł do jazdy dziennej (DRL nr 2)
- R2 Przekaźnik świateł do jazdy dziennej (DRL nr 4)
- R3 Przekaźnik świateł do jazdy dziennej (DRL nr 3)
Jest do dodania do materiału – napisz w komentarzach.
