Toyota Prius 20 – bezpieczniki i przekaźniki

Toyota Prius 20 reprezentuje 2 generację gamy Toyoty Prius produkowanej w latach 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010. W tym czasie model przeszedł zmianę stylizacji. W tej publikacji znajdziesz informacje na temat lokalizacji elektronicznych zespołów sterujących, opis bezpieczników i przekaźników Toyota Prius 20 wraz ze schematami i ich lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.

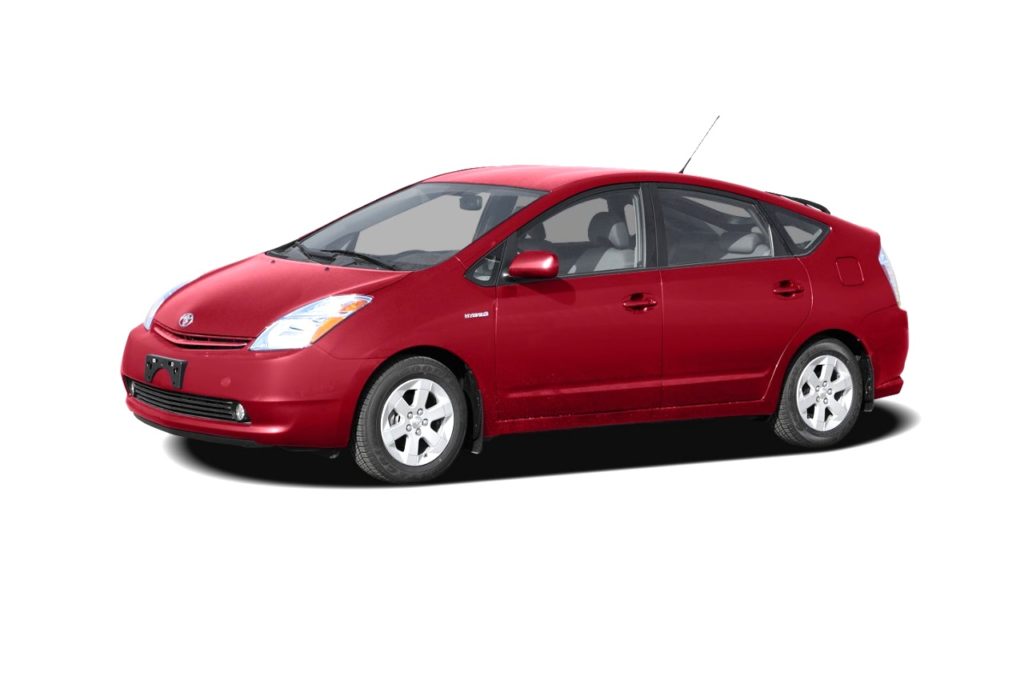

Toyota Prius 20

Samochód ten dostarczany jest na cały świat, występują modele zarówno z lewym, jak i prawym położeniem kierownicy. Dlatego wykonanie bloków i przeznaczenie znajdujących się w nich elementów może różnić się od przedstawionego. Dopasuj diagramy do własnych, wydrukowanych na okładce pudełka.

Przedział pasażerski

Lokalizacja

Ogólna lokalizacja skrzynek w kabinie

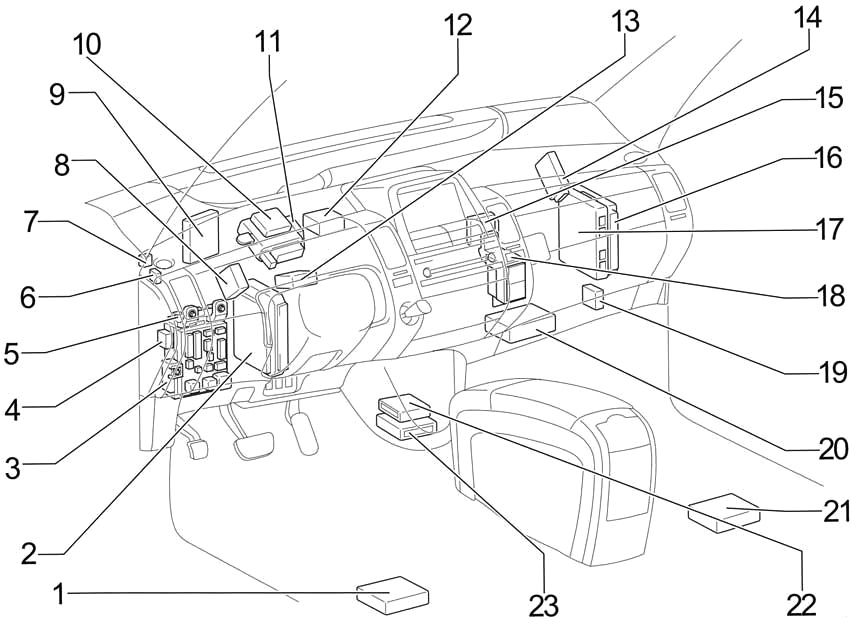

Lokalizacja wszystkich pudełek

Opis

  1. Jednostka sterująca nawigacją
  2. Kontrola poślizgu
  3. Skrzynka bezpiecznikowa
  4. Przekaźnik pomocniczy (ACC)
  5. Elektryczna jednostka sterująca nadwozia
  6. Przekaźnik podgrzewanego lusterka
  7. Przekaźnik gniazdowy
  8. Przekaźnik świateł do jazdy dziennej
  9. Jednostka sterująca zasilaniem
  10. Inteligentna skrzynka kontrolna z kluczem
  11. Blok dystrybucyjny
  12. Monitor ciśnienia w oponach
  13. Jednostka sterująca wspomaganiem układu kierowniczego
  14. Blokada bramy sieciowej
  15. Transponder klucza
  16. Hybrydowa jednostka sterująca
  17. Jednostka sterująca silnika
  18. Blok rozdzielczy nr 2
  19. Jednostka sterująca zasięgiem reflektorów
  20. Jednostka sterująca skrzynią biegów
  21. Wzmacniacz dźwięku
  22. Jednostka sterująca klimatyzatorem
  23. Zespół poduszki powietrznej

Skrzynka bezpiecznikowa

W kabinie pasażerskiej skrzynka bezpieczników znajduje się pod panelem poniżej, za osłoną ochronną.

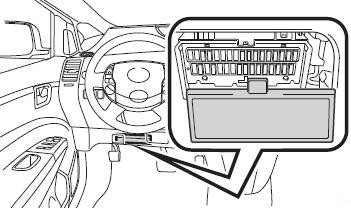

dostęp

Zdjęcie poglądowe ich wykonania

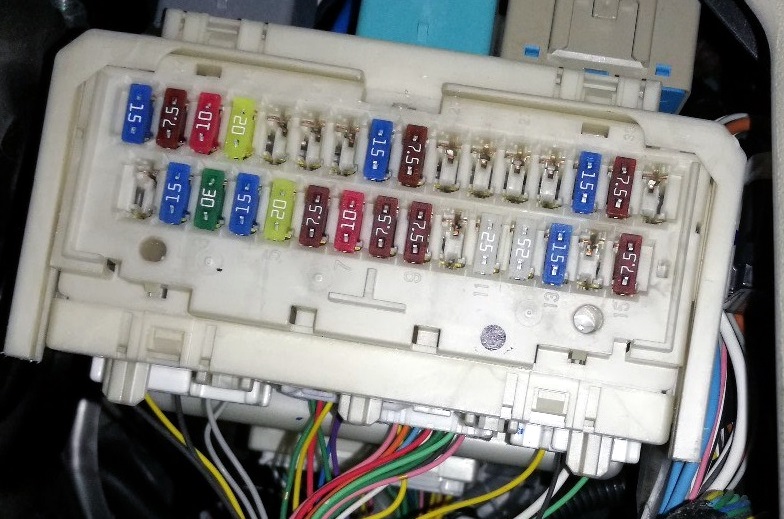

Zdjęcie w

Schemat na zdjęciu

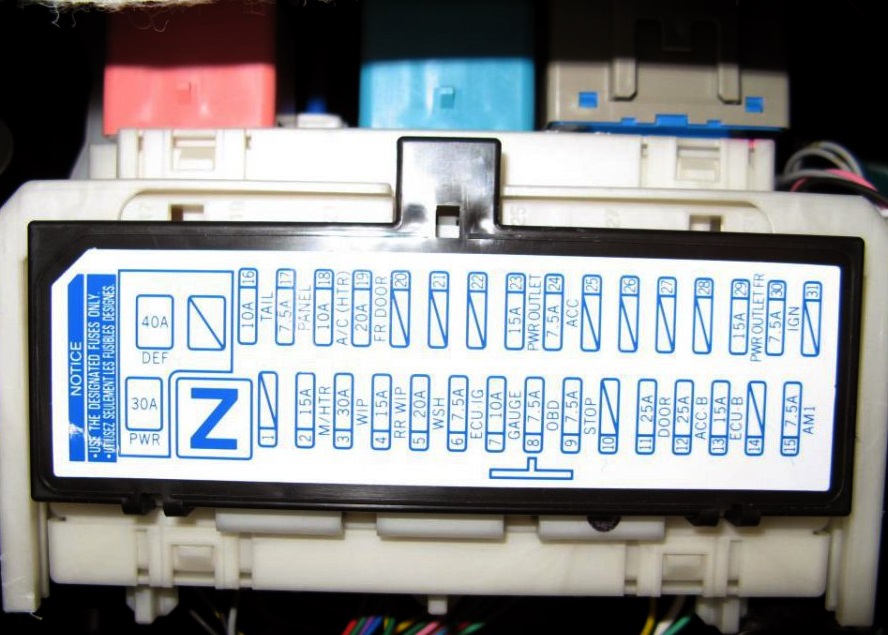

Pokrycie 2Gen Prius 2004-2009

Przeznaczenie

1 –
215A M/HTR – Podgrzewane lusterka
330A WIP – Wycieraczka szyby przedniej
415A RR WIP – Wycieraczka tylna
520A WSH – Myjka do szkła
67,5A ECU-IG – Inteligentny System Dostępu z Przyciskiem Start, Elektryczne Szyby, Wspomaganie Kierownicy, System Antykradzieżowy, Wyświetlacz Wieloinformacyjny
7WSKAŹNIK 10A – zestaw wskaźników, światła hamowania, światła awaryjne, elektryczne szyby
87,5A OBD – Złącze diagnostyczne
97,5A STOP – Światła stopu
10
1125A DRZWI – Centralny zamek
1225A ACC − B – Bezpieczniki: „GNIAZDO ZASILANIA”, „ACC”
1315A ECU − B – Wyświetlacz wielofunkcyjny, elektrycznie sterowane szyby, klimatyzacja
14
157,5A AM1 – Układ hybrydowy
1610A TYŁ – Światło pozycyjne, oświetlenie tablicy rejestracyjnej
17PANEL 7,5A – Wyświetlacz wielofunkcyjny, zegar, system audio, podświetlenie tablicy przyrządów
1810A A/C (HTR) – Klimatyzacja
1920A FR DOOR – Podnośniki okienne
20
21
22
23WYJŚCIE 15A PWR – Gniazdo
247,5A ACC – System audio, wyświetlacz wielofunkcyjny, zegar
25
26
27
28
2915A PWR OUTLET FR – Gniazdo
307,5A IGN – Układ hybrydowy, immobilizer, układ poduszek powietrznych SRS
31 –

Bezpieczniki 23 i 29 na 15A odpowiadają za działanie zapalniczki.

Dodatkowe bezpieczniki i przekaźniki są przymocowane z boku urządzenia.

Schemat

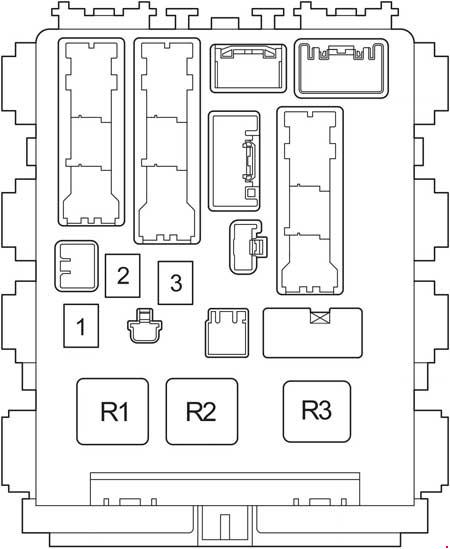

diagram

Przeznaczenie

Bezpieczniki

  1. 30A PWR – Zasilanie okien
  2. 40A DEF – Ogrzewana tylna szyba

Przekaźnik

  • R1- Zapłon (IG1)
  • R2 – Nagrzewnica (HTR)
  • R3 – Kierunkowskazy (światła awaryjne)

Dodatkowe elementy

Schemat

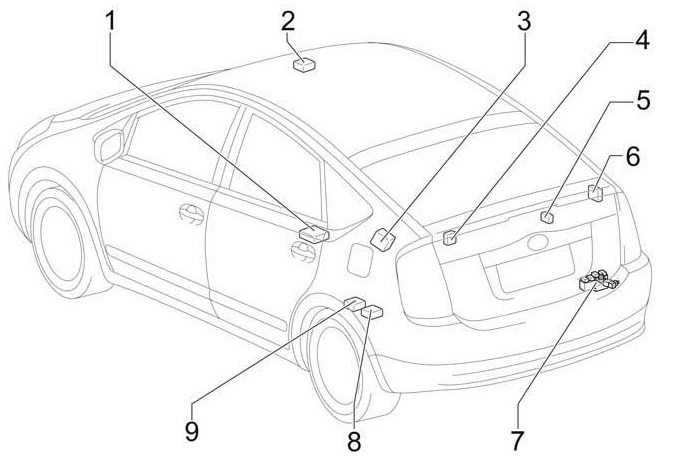

dodatkowe elementy

Opis

  1. Jednostka sterująca systemu klasyfikacji
  2. Blok dystrybucyjny
  3. Odbiornik centralnego zamka
  4. Przekaźnik wycieraczki tylnej
  5. Przekaźnik wentylatora akumulatora
  6. Antena i odbiornik systemu monitorowania ciśnienia w oponach
  7. Skrzynka bezpieczników zasilania
  8. Jednostka sterująca akumulatorem
  9. Główny przekaźnik

Skrzynka bezpieczników zasilania

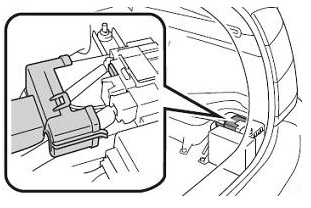

połączenie topliwe

Znajduje się w bagażniku na dodatnim zacisku akumulatora.

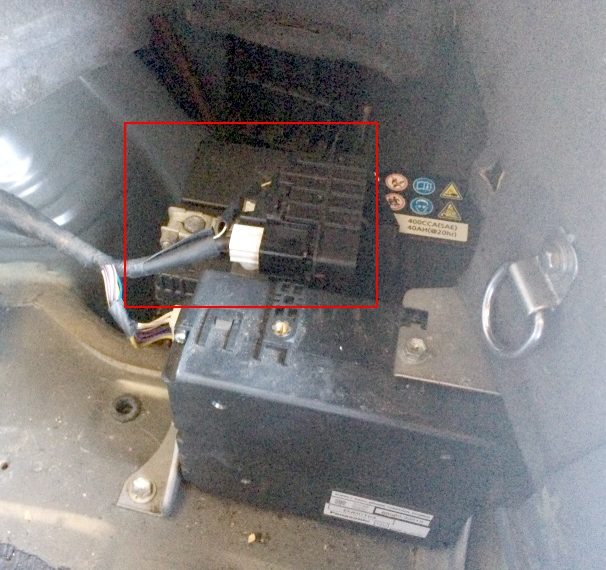

Zdjęcie 3

Schemat

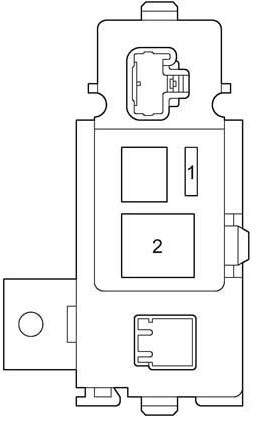

Schemat 2

Przeznaczenie

  1. 5A DC/DS-S – Falownik i konwerter
  2. 120A GŁÓWNY – Układ hybrydowy

Komora silnika

Lokalizacja

Ogólna lokalizacja skrzynek pod maską

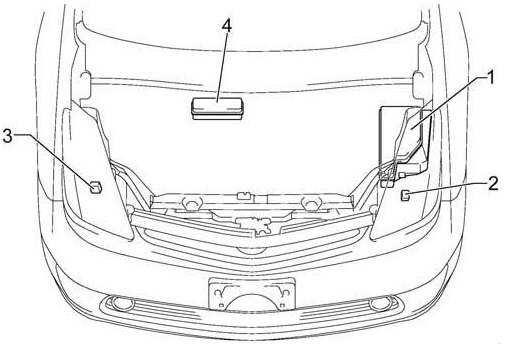

Lokalizacja 2

Opis

  1. Skrzynka bezpieczników i przekaźników
  2. Jednostka sterująca reflektorów (2003-2005)
  3. Jednostka sterująca reflektorów (2003-2005)
  4. Skrzynka przekaźników

Skrzynka bezpieczników i przekaźników

Znajduje się po lewej stronie komory silnika.

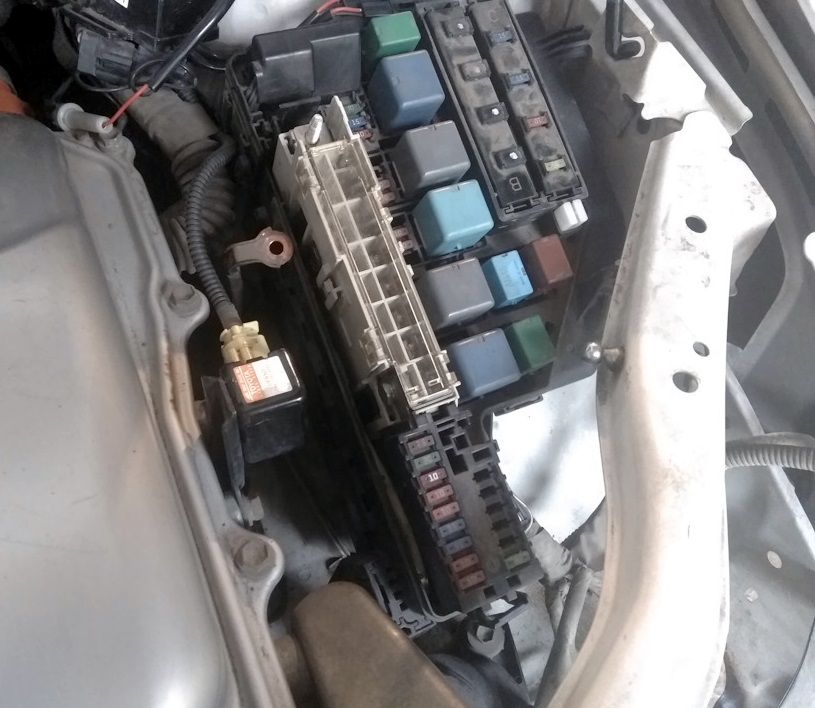

Zdjęcie 2

Schemat z okładki skrzynki

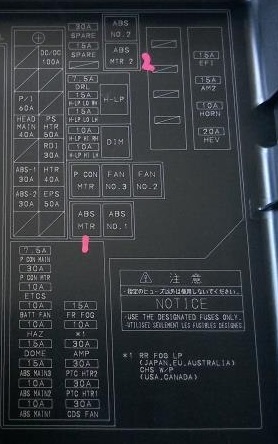

schemat 2004

Schemat

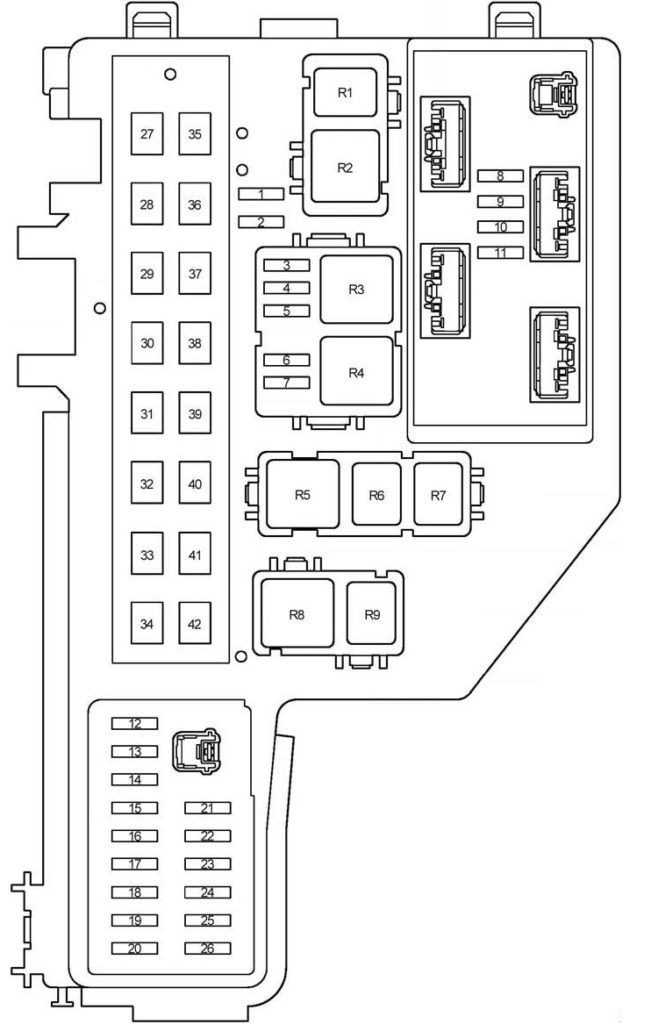

Schemat 3

Przeznaczenie

130A Zapasowy bezpiecznik
215A Zapasowy bezpiecznik
37, A DRL – Światła do jazdy dziennej
410A H − LP LO RH – Żarówki halogenowe: Światło mijania prawe
15A H − LP LO RH – Lampy wyładowcze: Światło mijania prawe
510A H-LP LO LH – Żarówki halogenowe: Światło mijania lewe
15A H-LP LO LH – Lampy wyładowcze: Światło mijania lewe
610A H − LP HI RH – Światło drogowe prawe
710A H − LP HI LH – Światło drogowe lewe
815A EFI – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
915A AM2 – Zapłon, bezpiecznik: „IGN”
10Klakson 10A – Sygnał dźwiękowy
1120A HEV – Układ hybrydowy
127,5A P CON MAIN – Immobilizer, układ sterowania hamulcem postojowym
1330A P CON MTR – 2003-2004: Układ sterowania hamulcem postojowym
25A ABS – 1 – 2003-2009: ABS
1410A ETCS – Układ kontroli przepustnicy
1510A BATT FAN – Wentylator akumulatorowy wysokiego napięcia
1610A HAZ – Kierunkowskazy, światła awaryjne
1715A DOME – System audio, oświetlenie wnętrza, zestaw wskaźników, kierunkowskazy, oświetlenie bagażnika, zegar, inteligentny system dostępu z przyciskiem start
1815A ABS
1910A ABS
2010A ABS
2115A FR FOG – Światło przeciwmgielne
2210A CHS W/P
2330A AMP – System audio
2430A PTC HTR2 – Nagrzewnica pomocnicza (PTC)
2530A PTC HTR1 – Nagrzewnica pomocnicza (PTC)
2630A WENTYLATOR CDS – Wentylator chłodzący
27
28
2960A P/I – Bezpieczniki: „AM2”, „HEV”, „EFI”, „HORN”
3040A GŁÓWKA GŁÓWNA – Przekaźnik reflektorów
31
3230A ABS-1 – Przekaźnik ABS MTR
3330A ABS
34
35100A DC/DC – przekaźnik PWR, przekaźnik świateł pozycyjnych, przekaźnik zapłonu (IG1), bezpieczniki: “ACC-B”, “ESP”, “HTR”, “RDI”, “PS HTR”, “PWR OUTLET FR”, ” ECU-B”, „OBD”, „STOP”, „DRZWI”, „FR DRZWI”, „DEF”, „AM1”
36
37
3850A PS HTR – Klimatyzator
3930A RDI – Jednostka sterująca silnika, wentylator chłodzący, układ hybrydowy
4040A HTR – Klimatyzacja (nagrzewnica), układ hybrydowy
4150A ESP
42
Przekaźnik
R1ABS (ABS nr 2)
R2ABS (ABS MTR2)
R3Reflektory (H-LP)
R4Opornik
R5Układ sterowania hamulcem postojowym (P CON MTR)
R6Wentylator chłodzący (FAN nr 3)
R7Wentylator chłodzący (FAN nr 2)
R8ABS (ABS MTR)
R9ABS (ABS nr 1)

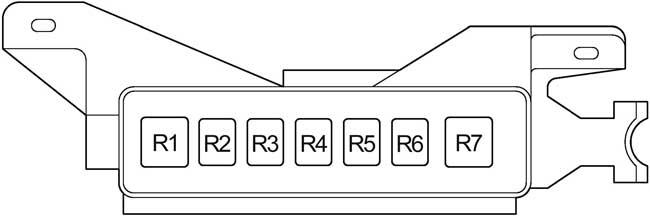

Skrzynka przekaźników

Przekaźnik

Oznaczenie

  • R1 PS HTR
  • R2 Światło przeciwmgielne
  • R3 Nagrzewnica pomocnicza (PTC HTR1)
  • R4 Nagrzewnica pomocnicza (PTC HTR2)
  • Światła do jazdy dziennej R5 (DRL nr 4)
  • R6CHS W/P
  • R7 –

Jeśli masz jakieś pytania lub masz coś do dodania – napisz w komentarzach.
