Crossover z kierownicą po prawej stronie Toyota Harrier 1 generacji produkowany był w latach 1997, 1998, 1999, 2000, 2001, 2002 i 2003. W tym czasie model przeszedł zmianę stylizacji. W niektórych krajach świata znany jest pod nazwą Lexus RX 300 . Samochody te różnią się umiejscowieniem układu kierowniczego. W Lexusie rx 300 jest po drugiej stronie. Mają podobne obwody elektryczne. W tym artykule pokażemy lokalizację elektronicznych jednostek sterujących, opis bezpieczników i przekaźników Lexus Rx 300 (Toyota Harrier UA10) wraz ze schematami skrzynek i lokalizacją. Podświetl bezpiecznik zapalniczki.
Contents
Przedział pasażerski

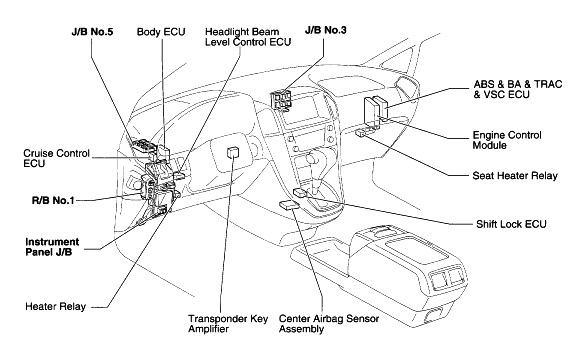

Ogólna lokalizacja skrzynek w kabinie

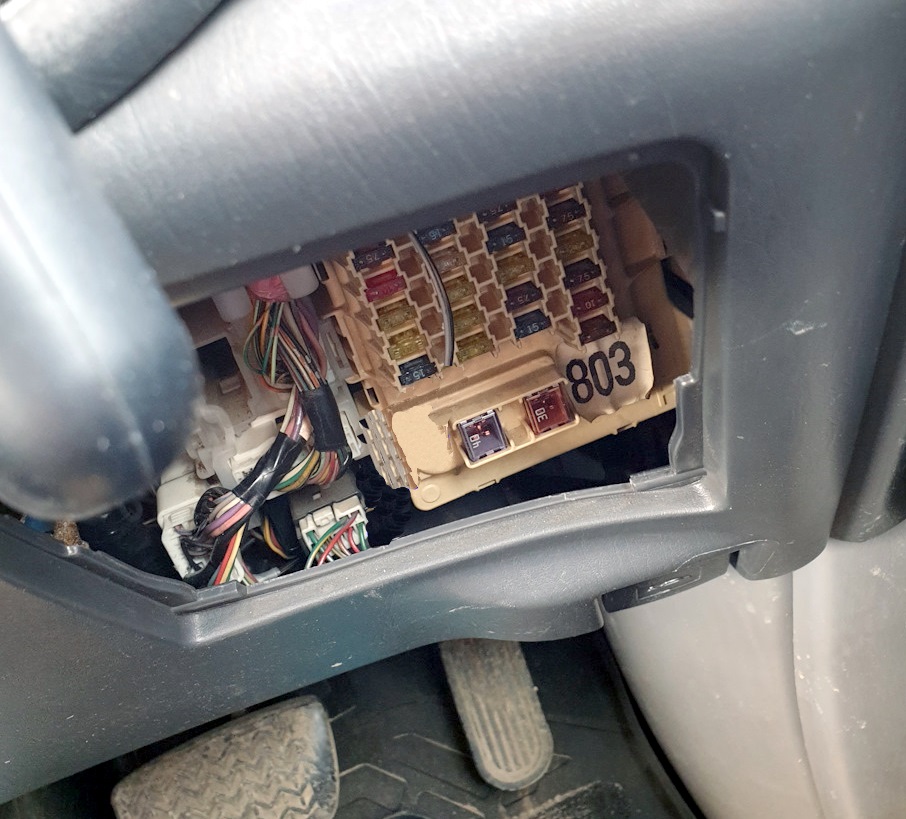

Skrzynka bezpiecznikowa
Znajduje się na dole deski rozdzielczej, za osłoną ochronną po stronie kierowcy.

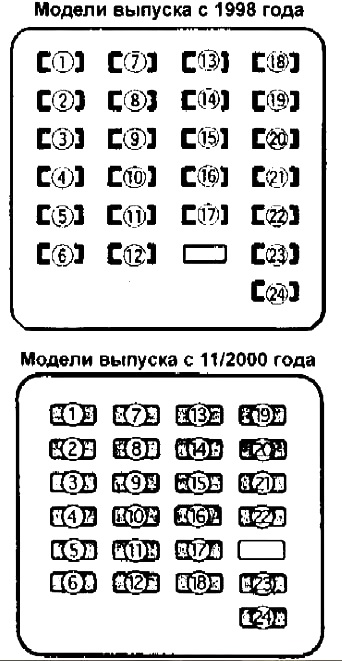

Schemat
Przeznaczenie
| 1 | 7,5A IGN – Elektroniczna jednostka sterująca silnikiem |
| 2 | 7,5A RADIO nr 2 – System audio |
| 3 | 15A CIG – Zapalniczka, lusterka boczne elektr |
| 4 | 20A DRZWI PRR – Podnośnik szyby, tylne lewe drzwi |
| 5 | 15A PWR OUTLET – Gniazdo do podłączenia dodatkowego sprzętu |
| 6 | 15A FR FOG – Przednie światła przeciwmgielne |
| 7 | 15A SRS – Układ poduszek powietrznych (SRS) |
| 8 | 15A ECU-IG – Układy ABS, TRC |
| 9 | 25A WYCIERACZKA – Ramię i pióro wycieraczki przedniej szyby |
| 10 | 20A D RR DRZWI – Podnośnik szyby, prawe tylne drzwi |
| 11 | 20A D FR DOOR – Podnośnik szyby sterowany elektrycznie, drzwi kierowcy, zamek centralny |
| 12 | 20A S / DACH – Właz |
| 13 | 15A NAGRZEWNICA – Klimatyzacja i nagrzewnica, podgrzewacz szyby tylnych drzwi |
| 14 | WSKAŹNIK 7,5A – zestaw wskaźników |
| 15 | 15A RR WIP – Dźwignia i pióro wycieraczki tylnych drzwi |
| 16 | 20A STOP – Światła stopu |
| 17 | 7,5A OBD – Elektroniczna jednostka sterująca silnikiem |
| 18 | ROZRUSZNIK 7,5A – Rozrusznik |
| (18)* | 15A SEAT HTR – Podgrzewane siedzenia |
| 19 | 10А PODKŁADKA – Myjka do okien |
| (19)* | 7,5А ROZRUSZNIK – Rozrusznik |
| 20 | 7,5A RR FOG – Tylne lampy przeciwmgielne |
| (20)* | 10А PODKŁADKA – Myjka do okien |
| 21 | 20A FR DEF – Odmrażacz do piór wycieraczek |
| (21)* | 7,5A RR FOG – Tylne lampy przeciwmgielne |
| 22 | 7,5A SRS-B – Układ poduszek powietrznych (SRS) |
| (22)* | 20A FR DEF – Odmrażacz do piór wycieraczek |
| 23 | 10A TAIL – Wymiary z przodu i z tyłu, oświetlenie tablicy rejestracyjnej |
| 24 | PANEL 7,5A – Podświetlenie przełączników i przełączników |
* – Modele od roku modelowego 11/2000.
W przypadku zapalniczki bezpieczniki 3 i 5 odpowiadają za 15A.
Bezpieczniki są dołączone osobno na dole: 40A AM1 – Zapłon, 30A ZASILANIE – Napęd fotela.

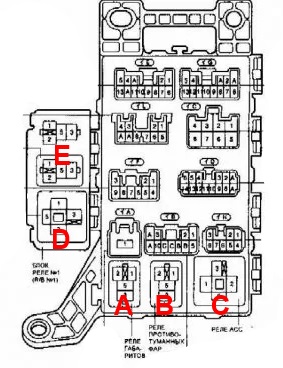

Z tyłu bloku znajdują się elementy przekaźnikowe.
Schemat
Opis
A – Przekaźnik świateł
pozycyjnych B – Przekaźnik
świateł przeciwmgłowych C – Przekaźnik zasilania („ACC”)
D – Przekaźnik odmrażania szczotek
E – Przekaźnik tylnych świateł przeciwmgłowych
Komora silnika

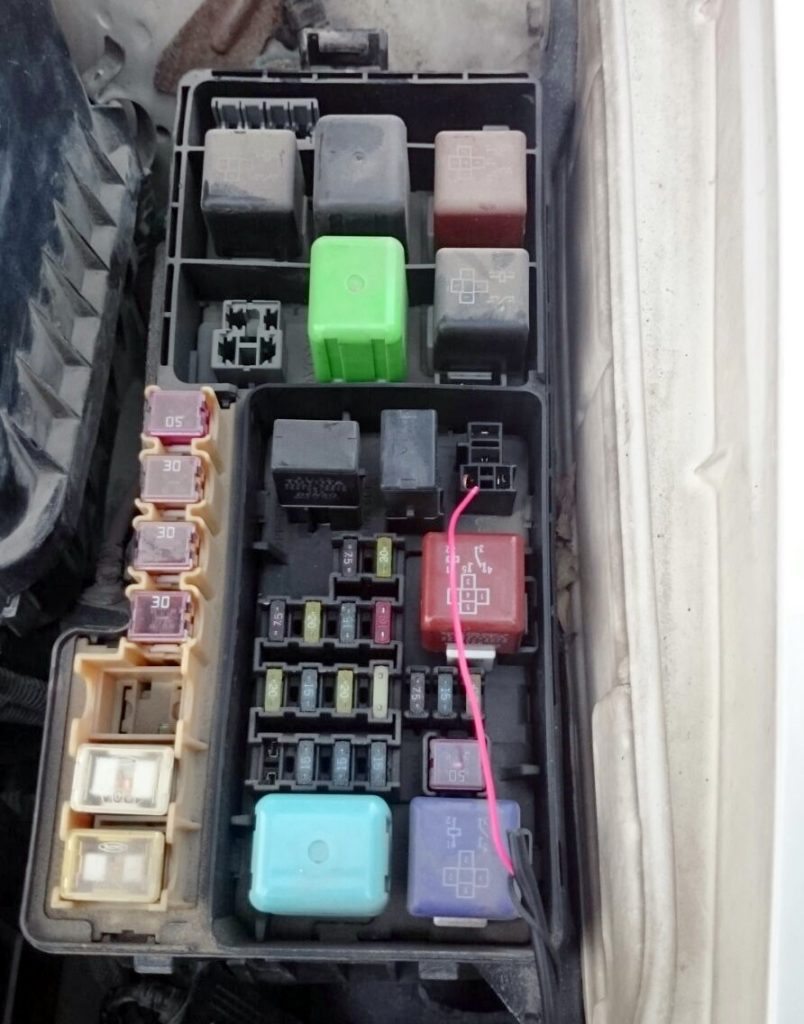

Skrzynka bezpieczników i przekaźników
Znajduje się po lewej stronie komory silnika, obok akumulatora.

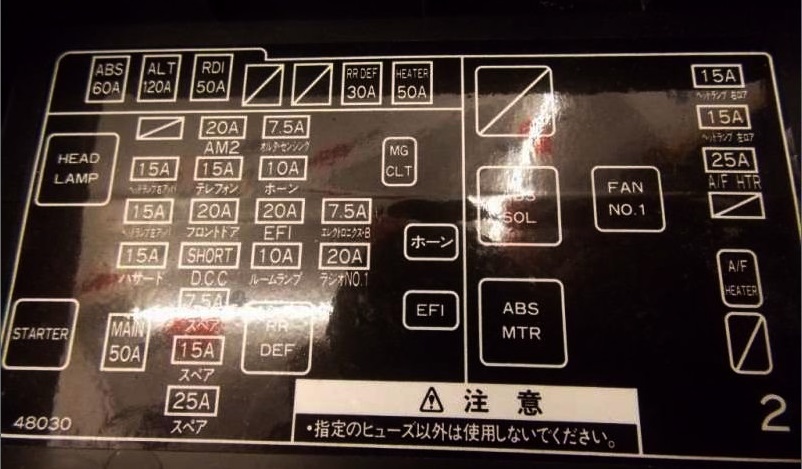

Sprawdź przeznaczenie elementów na podstawie schematów na okładce pudełka.

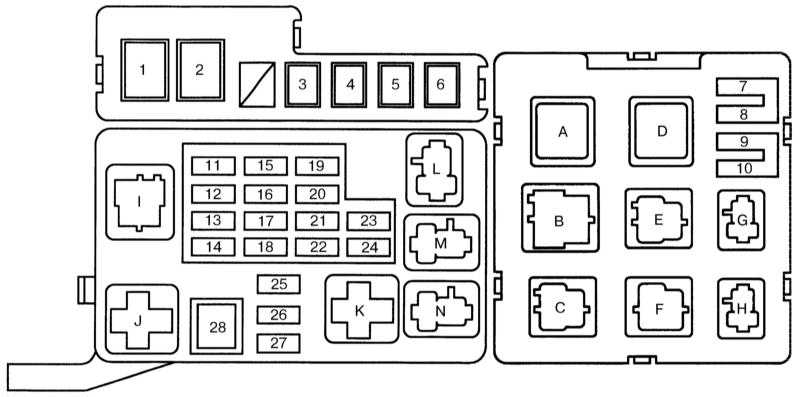

Schemat
Przeznaczenie
| 1 | 60A ABS – ABS |
| 2 | 140A ALT – Układ ładowania |
| 3 | WENTYLATOR RDI 40A – Wentylator chłodzący |
| 4 | WENTYLATOR CDS 40A – Wentylator chłodzący |
| 5 | 30A RR DEF – Podgrzewana szyba tylnej klapy i lusterka zewnętrzne |
| 6 | 50A NAGRZEWNICA – Wentylator nagrzewnicy |
| 7 | 15A H – LP R UPR – Reflektor prawy, światło drogowe |
| 8 | 15A H – LP L UPR – Reflektor lewy, światło drogowe |
| 9 | 25A A/F HTR – Czujnik jakości mieszanki |
| 10 11 | – |
| 12 | 15A H – LP R LWR – Reflektor prawy, światło mijania |
| 13 | 15A H – LP L LWR – Lewy reflektor, światło mijania |
| 14 | 15A ZAGROŻENIE – System ostrzegania o zagrożeniach, kierunkowskazy |
| 15 | 20A AM 2 – Układ rozruchowy |
| 16 | 20A TEL – Telefon |
| 17 | DRZWI 20A FL |
| 18 | – |
| 19 | 7,5A ALT – S – Układ ładowania |
| 20 | 10A KLAKSON – System antykradzieżowy, klakson |
| 21 | 20A EFI – Wtrysk paliwa |
| 22 | 10A DOME – Oświetlenie wewnętrzne, kierunkowskazy i liczniki, wyświetlacz wielofunkcyjny |
| 23 | 7,5A ECU – B – Komputer pokładowy |
| 24 | 20A RAD nr 1 – System audio |
| 25 26 27 | – |
| 28 | 50A GŁÓWNY – Układ rozruchowy |
Opis przekaźnika
- O – Żadne
- B – Przekaźnik ABS SOL
- C – Przekaźnik wentylatora nr 3
- D – Przekaźnik wentylatora nr 1
- E – Przekaźnik e / silnik ABS
- F – Przekaźnik wentylatora nr 2
- G – przekaźnik czujnika A/F
- H – Nieobecny
- Ja – Przekaźnik reflektorów
- J – Przekaźnik rozrusznika
- K – Przekaźnik ogrzewania szyby tylnej klapy i lusterek zewnętrznych
- L – Przekaźnik sprzęgła magnetycznego К / В
- M – Przekaźnik klaksonu i systemu antykradzieżowego
- N – Przekaźnik wtrysku paliwa
Skrzynka przekaźników 1
Schemat
Przeznaczenie
- A – Przekaźnik obwodu otwartego
- B – Główny przekaźnik silnika
- C – Przekaźnik podgrzewanych lusterek zewnętrznych
Skrzynka przekaźników 2
Schemat
Oznaczenie
- 1 – 7,5 A Bezpiecznik świateł do jazdy dziennej (DRL)
- A – Przekaźnik nr 2 DRL
- B – Przekaźnik nr 4 DRL
- C – Przekaźnik nr 3 DRL
To wszystko. Jeśli masz coś do dodania – napisz w komentarzach.
