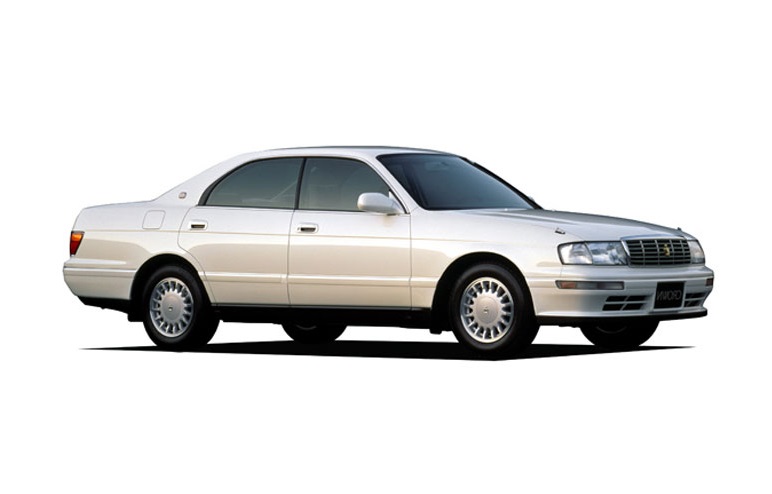

Toyota Crown produkowana była od 1955 roku do chwili obecnej w 14 generacjach. W tym artykule przedstawimy opis bezpieczników i przekaźników Toyota Crown 13x14x wraz ze schematami blokowymi i zdjęciami ich wykonania, które zostały wyprodukowane w latach 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994 i 1995. Podczas tym razem model zmienił swoją generację z oznaczenia S 130 na S 140 . Zwróć uwagę na bezpiecznik zapalniczki.
Wszystkie samochody produkowane w tym czasie mają podobny układ skrzynek bezpieczników i przekaźników. Ale nie ma jednego ogólnego opisu schematów blokowych. Sprawdź zadanie za pomocą diagramów na okładce pudełka.
Przedział pasażerski

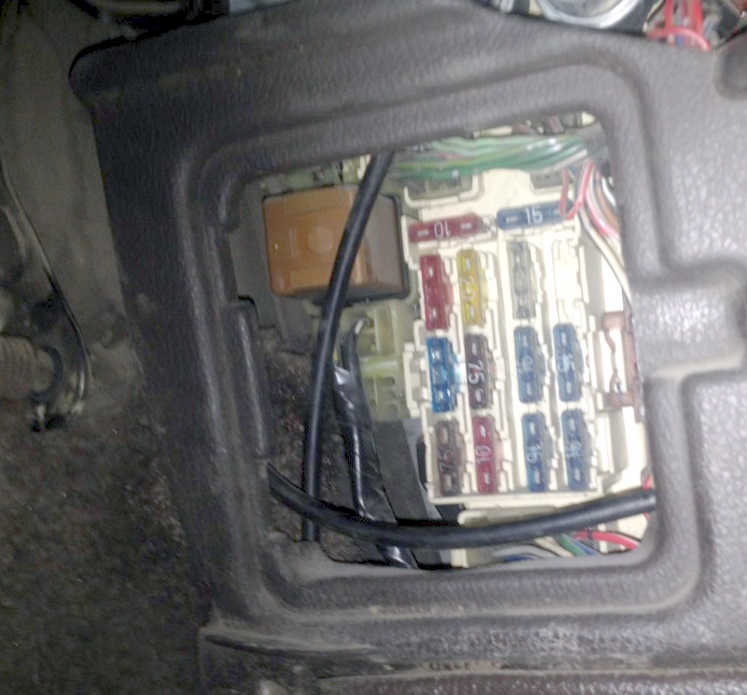

W kabinie pasażerskiej główna skrzynka bezpieczników i przekaźników znajduje się pod panelem po stronie kierowcy, na słupku za osłoną ochronną.
130

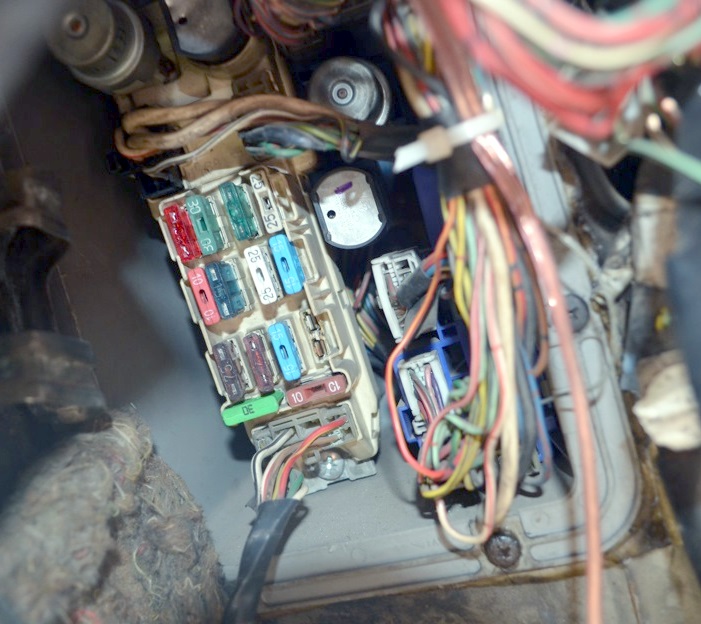

Zdjęcie

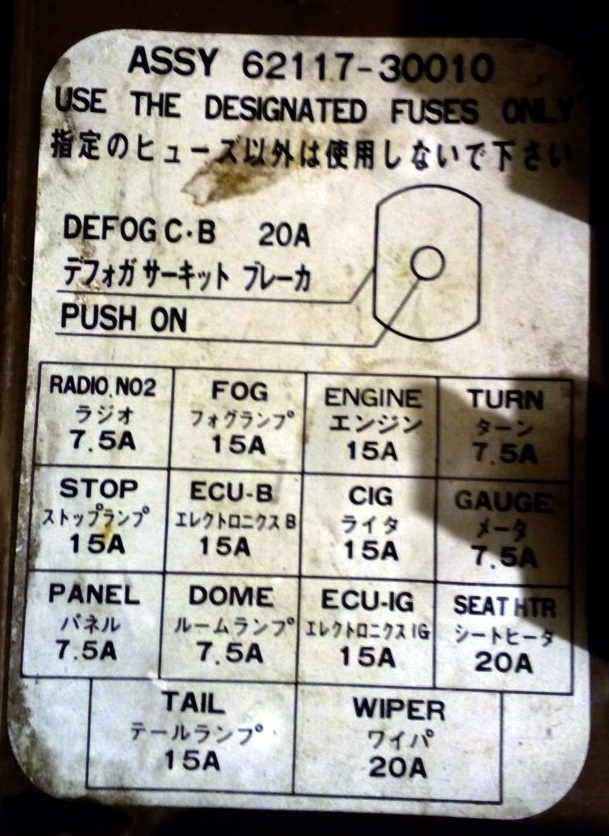

Schemat z okładki skrzynki

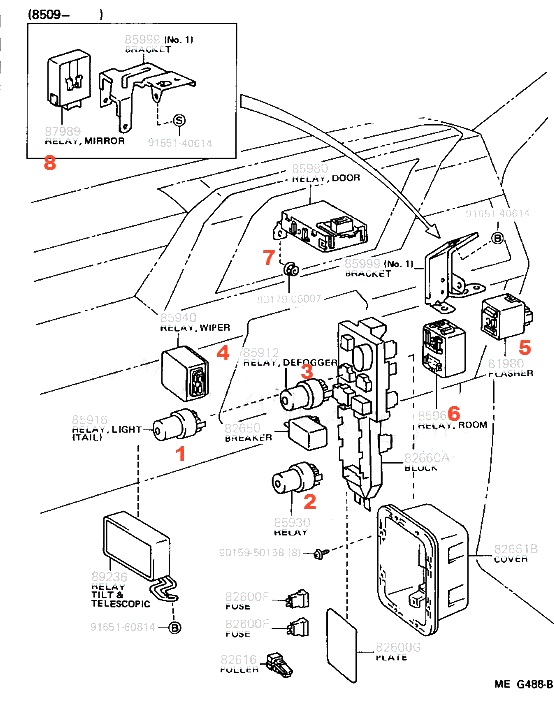

Przekaźnik
Opis
- Przekaźnik lekki ogon
- Przekaźnik nagrzewnicy
- Przekaźnik nagrzewnicy
- Przekaźnik wycieraczek
- Przekaźnik kierunkowskazów
- Przekaźnik oświetlenia wnętrza
- Przekaźnik drzwi
- Przekaźnik lustrzany
Oznaczenie
- RADIO: system audio;
- MGŁA: przednie światła przeciwmgielne;
- SILNIK: system zarządzania silnikiem;
- SKRĘT: kierunkowskazy i światła awaryjne;
- STOP: światła stop, wysokie światło hamowania, układ przeciwblokujący, tempomat;
- ECU-B: system komunikacji multipleksowej (system elektrycznego zamka drzwi, system bezpieczeństwa, system świateł lądowania, system świateł do jazdy dziennej, system bezprzewodowych urządzeń zdalnych), system klimatyzacji, tylne światła przeciwmgielne;
- CIG: zapalniczka;
- WSKAŹNIK: kierunkowskazy i liczniki, zegar, wyświetlacz temperatury zewnętrznej, wyświetlacz wielofunkcyjny, system blokady zmiany biegów, lampki przypominające o zapięciu pasów;
- PANEL: oświetlenie schowka podręcznego, zegar, wyświetlacz temperatury zewnętrznej, wyświetlacz wielofunkcyjny, oświetlenie tablicy rozdzielczej, oświetlenie tablicy rozdzielczej, kontrolka wyłączenia nadbiegu;
- DOME: oświetlenie stacyjki, oświetlenie wnętrza, oświetlenie osobiste, oświetlenie bagażnika, oświetlenie indywidualne, zegar, wyświetlacz temperatury zewnętrznej, wyświetlacz wielofunkcyjny;
- ECU-IG: poduszki powietrzne układu bezpieczeństwa biernego, elektryczne szyby, układ przeciwblokujący;
- SEAT HTR: podgrzewacze siedzeń;
- TYŁ: światła tylne, światła postojowe, oświetlenie tablicy rejestracyjnej;
- WYCIERACZKA: wycieraczki szyby przedniej;
- NAGRZEWNICA: nagrzewnica;
Bezpiecznik zapalniczki jest oznaczony jako CIG.
140

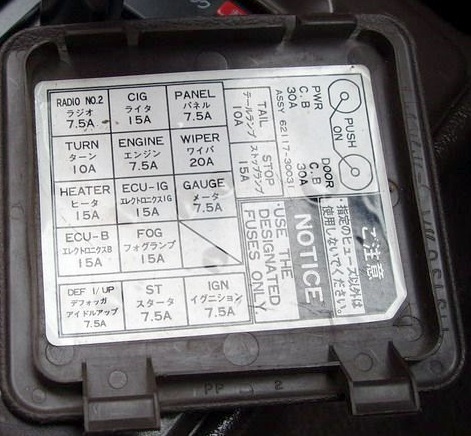

Schemat bezpieczników

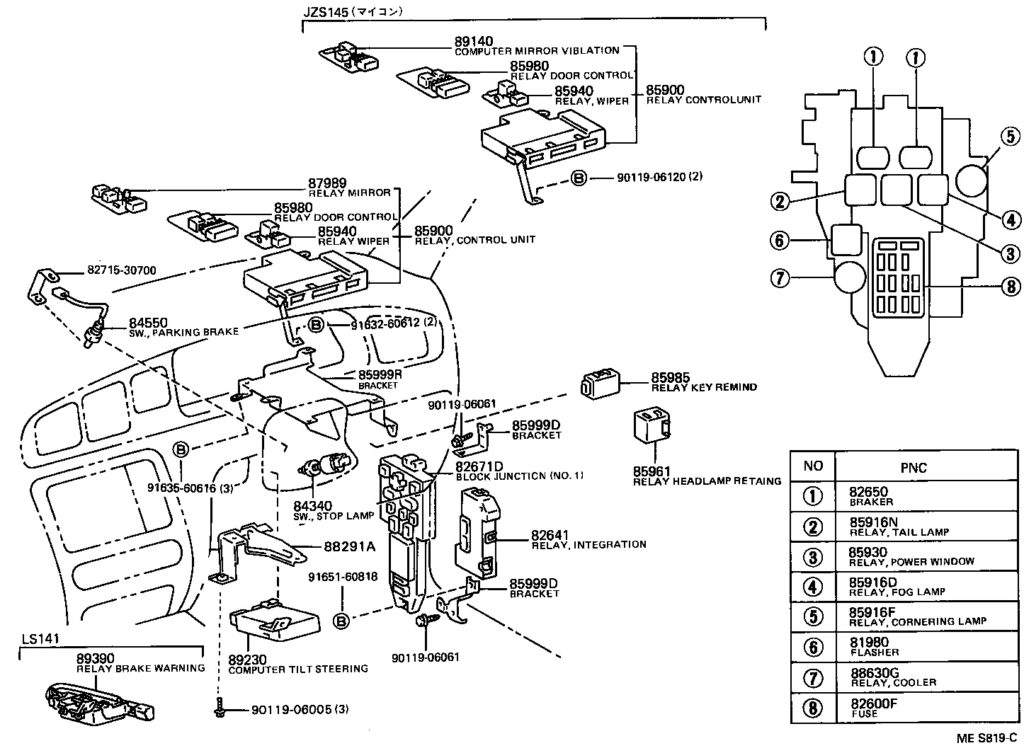

Przekaźnik
Przeznaczenie
89140 KOMPUTER,ZESPÓŁ KONTROLI WIBRACJI LUSTERKA
85980 PRZEKAŹNIK ZESPÓŁ, STEROWANIE DRZWI
85900 PRZEKAŹNIK, UKŁAD STEROWANIA
85940 PRZEKAŹNIK, WYCIERACZKI 87989 PRZEKAŹNIK,
STEROWANIE LUSTERKIEM
84550 ZESPÓŁ PRZEŁĄCZNIKA, HAMULEC POSTOJOWY
85999R WSPORNIK, PRZEKAŹNIK, NR 6
85985 PRZEKAŹNIK, PRZYPOMNIENIE KLUCZY
85999D WSPORNIK, PRZEKAŹNIK, NR 4
82671D BLOK, ZŁĄCZE
85961 PRZEKAŹNIK, UCHWYT REFLEKTORA
82650 ZESPÓŁ WYŁĄCZNIKA, OBWÓD ELEKTRYCZNY, NR 1
84340 ZESPÓŁ PRZEŁĄCZNIKA, ŚWIATŁO STOP
85916N PRZEKAŹNIK, LAMPA TYLNA
82641 PRZEKAŹNIK, INTEGRACJA NR 1
88291A BR POTWIERDZENIE, KONTROLA PRĘDKOŚCI, A
85930 PRZEKAŹNIK, SZYBY
85916D PRZEKAŹNIK, LAMPY PRZECIWMGŁOWE
85916F PRZEKAŹNIK, LAMPY DOKRĘCAJĄCE
81980 ZESPÓŁ kierunkowskazów, kierunkowskazów
89390 PRZEKAŹNIK, OSTRZEŻENIA HAMOWANIA 89230
ZESPÓŁ KOMPUTERA, KIEROWNICY POCHYLONEJ 88630G
ZESPÓŁ PRZEKAŹNIKA, CHŁODNICY
Komora silnika

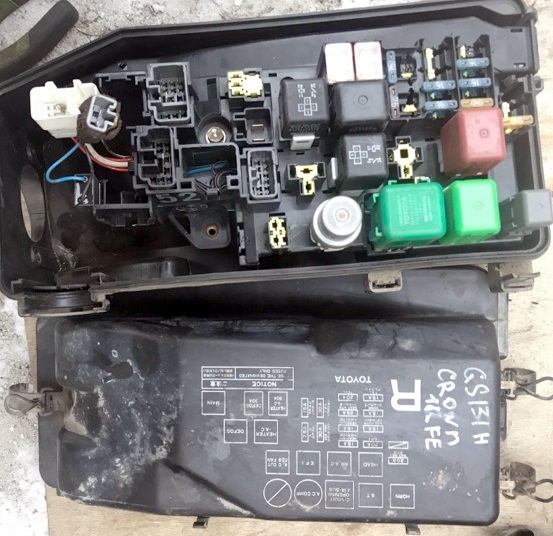

Główny bezpiecznik i skrzynka przekaźników pod maską znajduje się po lewej stronie obok akumulatora.

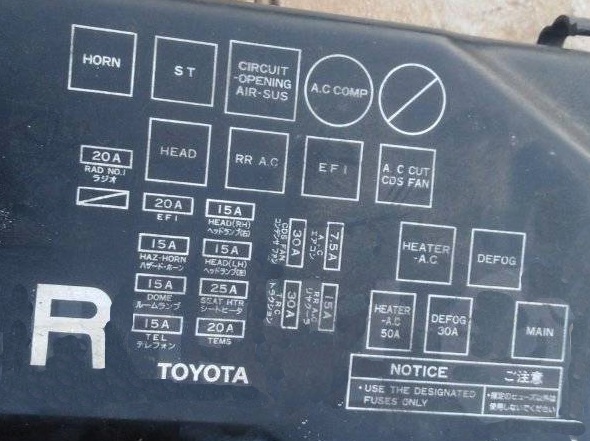

Schemat z okładki skrzynki
- GŁOWA – reflektory
- SEAT HTR – ogrzewanie foteli
- EFI – układ wtryskowy
- NIEBEZPIECZEŃSTWO – sygnalizacja świetlna
- AC COMP – sprężarka klimatyzacji
- KOPUŁA – oświetlenie wnętrza
- CDS FAN – wentylator skraplacza
- AM2 – obwód blokady zapłonu
- RAD nr 1 – System audio
Materiał ten wymaga uzupełnienia, dlatego chętnie zapoznamy się z Państwa uwagami.
