Nadwozie Toyoty Corolla 110 produkowane było w latach 1996, 1997, 1998, 1999, 2000, 2001 i 2002 zarówno z silnikami benzynowymi, jak i wysokoprężnymi. W tym czasie model został odnowiony. W tym materiale przedstawimy opis bezpieczników i przekaźników Toyoty Corolla ae 110 w nadwoziu wraz ze schematami skrzynek i ich lokalizacją. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie elementów w pudełkach może różnić się od podanego. Sprawdź diagramy na wieczkach pudełek.
Skrzynki elektroniki w kabinie pasażerskiej
Lokalizacja

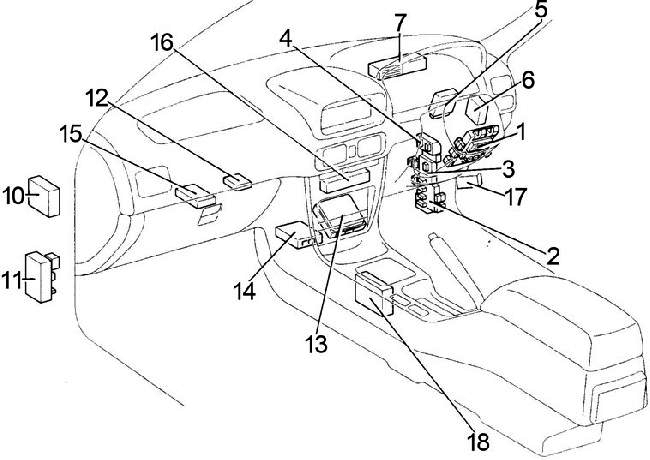

Kierownica prawostronna

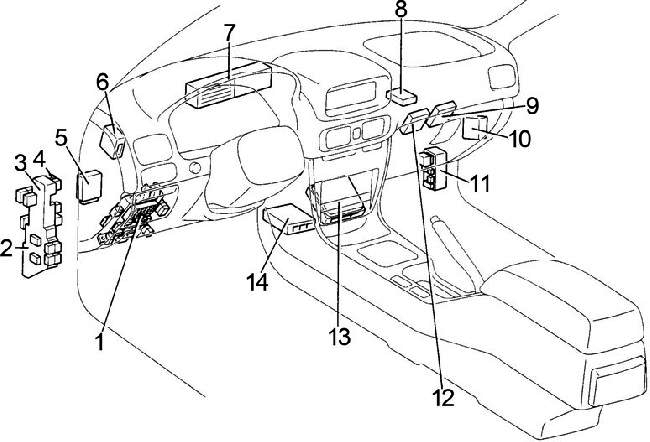

Kierownica lewostronna
Opis
- Skrzynka bezpieczników / zintegrowany przekaźnik
- Blok dystrybucyjny
- Skrzynka przekaźników nr 1
- Przekaźnik świateł przeciwmgłowych
- Jednostka sterująca ABS
- Kluczowy komputer z transponderem
- Blok dystrybucyjny
- LHD: Wzmacniacz klimatyzatora
- Przekaźnik świateł do jazdy dziennej
- Odbiornik centralnego zamka
- Skrzynka przekaźników nr 2
- Jednostka sterująca O/D
- 4A-FE, 5A-FE, 7A-FE, 4E-FE, 2C-E: Jednostka sterująca silnika 2C: Zegar podgrzewacza silnika
- Centralna jednostka poduszki powietrznej
- RHD: Wzmacniacz klimatyzacji (klimatyzator mechaniczny)
- RHD: Wzmacniacz klimatyzacji (klimatyzacja automatyczna)
- RHD: Przekaźnik centralnego zamka
- RHD: Jednostka sterująca blokady dźwigni zmiany biegów

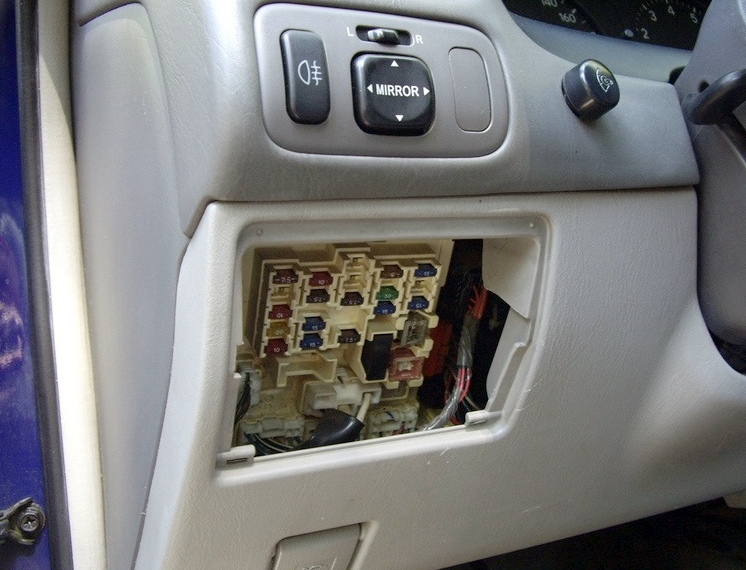

Skrzynka bezpiecznikowa
Znajduje się na dole deski rozdzielczej, za schowkiem.

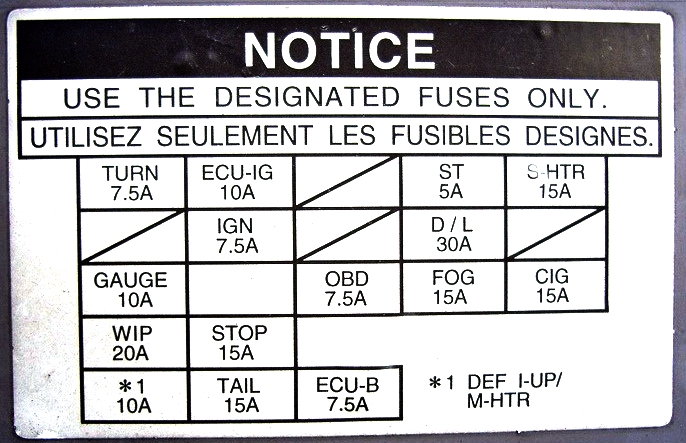

Schemat z okładki

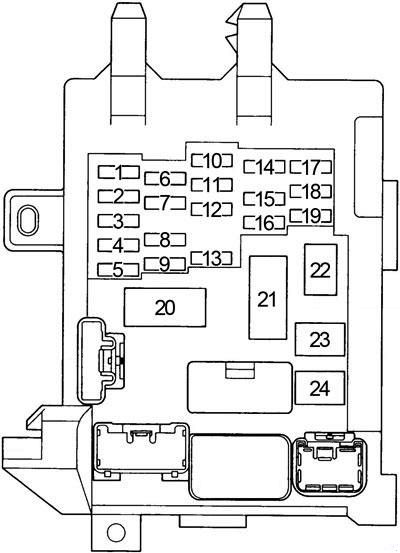

Schemat
Przeznaczenie
| 1 | 7,5A KRĘT – Kierunkowskazy, światła awaryjne |
| 2 | – |
| 3 | WSKAŹNIK 10A – Zestaw wskaźników, światła cofania, klimatyzacja, podnośniki szyb, podgrzewana tylna szyba, centralny zamek |
| 4 | 20A WIP – Wycieraczka i spryskiwacz szyb |
| 5 | 10A DEFI I/UP – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, M – HTR – Jednostka sterująca lusterkami |
| 6 | 10A ECU-IG – Układ rozruchowy, wentylator chłodzący, blokada wybieraka biegów, ABS, tempomat |
| 7 | 7,5A IGN – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ ładowania, poduszki powietrzne, napinacze pasów bezpieczeństwa |
| 8 | 15A STOP – Lampy świateł stop, dodatkowe światło stopu, ABS, blokada dźwigni zmiany biegów |
| 9 | 15A TYŁ – Światło pozycyjne, zestaw wskaźników, oświetlenie tablicy rozdzielczej, oświetlenie tablicy rejestracyjnej, zapalniczka , zegar, system audio, podgrzewana tylna szyba, sterownik automatycznej skrzyni biegów, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, klimatyzacja, alarm |
| 10 | – |
| 11 | – |
| 12 | 7,5А OBD – Złącze diagnostyczne |
| 13 | 5/7,5A Poduszki powietrzne, napinacze pasów bezpieczeństwa, tylne światło przeciwmgielne |
| 14 | 5A ST – Układ rozruchowy, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 15 | 30А D / L – Zamek centralny |
| 16 | 15A FOG – Światło przeciwmgielne |
| 17 | 15A S-HTR – Podgrzewane siedzenia |
| 18 | – |
| 19 | 15A CIG – System audio, zegar, zapalniczka , elektrycznie sterowane lusterka, poduszki powietrzne, zabezpieczenie przed kradzieżą, napinacze, blokada dźwigni zmiany biegów |
| 20 | – |
| 21 | Bezpiecznik: „KOPUŁA” |
| 22 | 30 / 40А DEF – Ogrzewana tylna szyba, bezpiecznik: „DEF I – UP / M – HTR” |
| 23 | MOC 30A – Podnośniki szyb, szyberdach |
| 24 | Sweter |
Za działanie zapalniczki odpowiada bezpiecznik nr 19 przy 15A.
Niektóre przekaźniki są przymocowane z tyłu urządzenia.

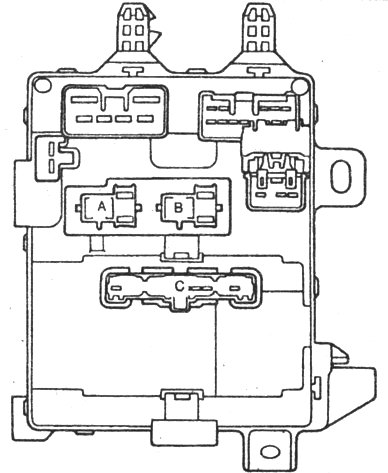

Schemat
Oznaczenie
- A – Przekaźnik odmgławiacza tylnej szyby (DEF)
- B – Przekaźnik wymiarów (TAIL)
- C – Zintegrowany przekaźnik
Skrzynka przekaźników nr 1

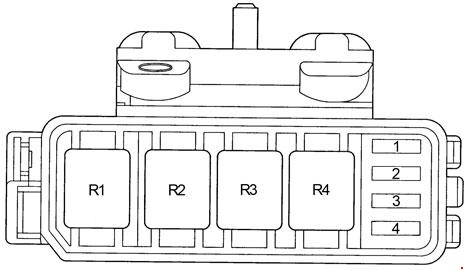

Schemat
Opis
| R1 | Kierunkowskazy (światła awaryjne) |
| R2 | Pompa paliwa (C/OPN) |
| R3 | Podnośniki do szkła (P/W) |

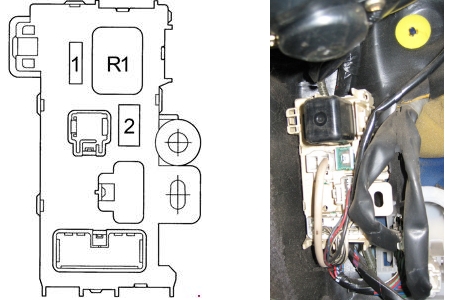

Skrzynka przekaźników nr 2
Schemat
Opis
- 15A A/C – Klimatyzator, wentylator chłodzący
- 40A HEATER – Klimatyzacja/nagrzewnica, bezpiecznik: “A/C”
- R1 – Przekaźnik nagrzewnicy (HTR)
Skrzynki elektroniki komora silnika

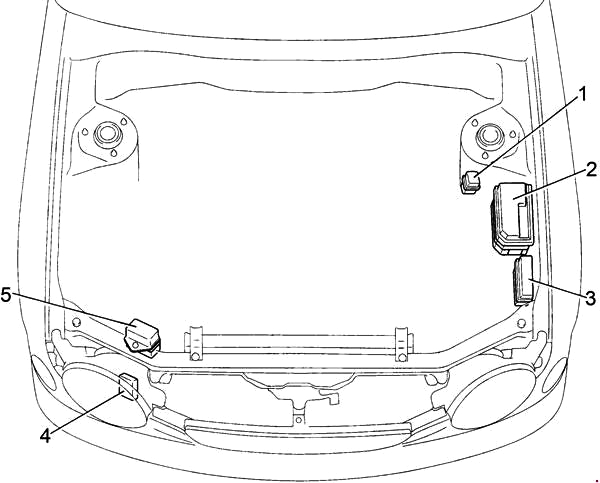

Lokalizacja
Przeznaczenie
- Przekaźnik świecy żarowej
- Skrzynka bezpieczników i przekaźników
- Skrzynka przekaźników nr 1
- Przekaźnik wycieraczek reflektorów
- Skrzynka przekaźników nr 2

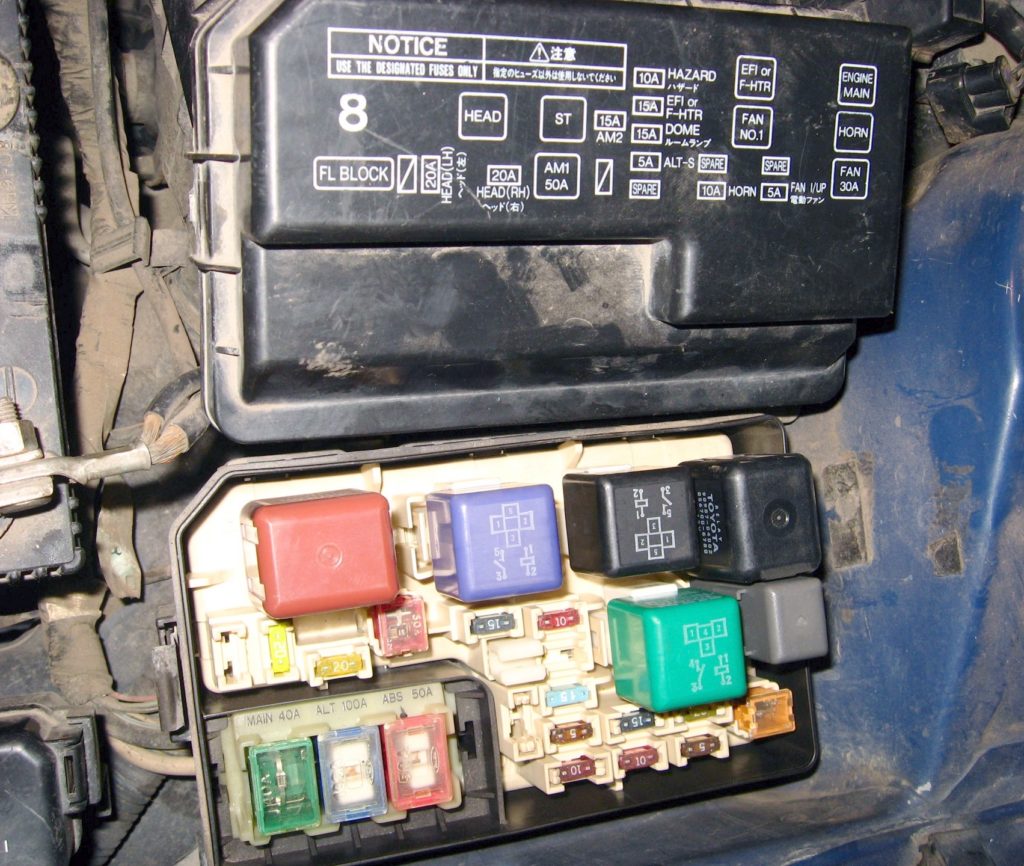

Skrzynka bezpieczników i przekaźników
Znajduje się po lewej stronie komory silnika, obok słupka.

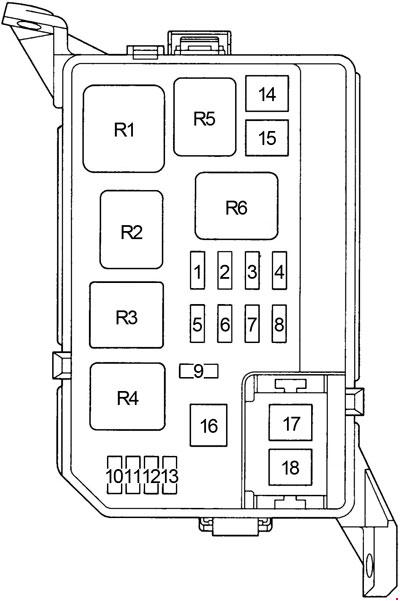

Schemat z okładki bloku
Schemat
Oznaczenie
| 1 | 5А ALT-S – Układ ładowania |
| 2 | 10A HEAD (RH-UPR) – Reflektor prawy (DRL – światła do jazdy dziennej) |
| 3 | 15A EFI – 4A-FE, 5A-FE, 7A-FE, 4E-FE: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 15A F-HTR – 2C-E: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa | |
| 4 | 10A KLAKSON – Sygnał dźwiękowy, zabezpieczenie przed kradzieżą |
| 5 | 10А HAZARD – System ostrzegania o zagrożeniach, kierunkowskazy |
| 6 | 15A AM2 – Układ rozruchowy, bezpieczniki: „ST”, „IGN” |
| 7 | – |
| 8 | 10A HEAD (LH-UPR) – Reflektor lewy (DRL – światła do jazdy dziennej) |
| 9 | 15А DOME – System audio, oświetlenie wnętrza, oświetlenie osobiste, oświetlenie bagażnika, zegar, światła do jazdy dziennej, zabezpieczenie przed kradzieżą |
| 10 | – |
| 11 | – |
| 12 | – |
| 13 | – |
| 14 | 50А AM1 – Bezpieczniki: „CIG”, „TURN”, „GAUGE”, „ECU-IG”, „WIP” |
| 15 | 30A WENTYLATOR – Wentylator chłodzący |
| 30A RDI – Wentylator chłodzący | |
| 16 | 40A GŁÓWNY – Układ rozruchowy, bezpieczniki: „HEAD (LH) lub HEAD (LH-UPR),” HEAD (RH) lub HEAD (RH-UPR), „HEAD LH-Lo” i „HEAD RH-LO” |
| 17 | 100А ALT – Bezpieczniki: „RDI”, „CDS”, „AM1”, „POWER”, „D / L”, „TAIL”, OBD, „FOG”, „ECU-B”, „STOP”, „DEF” , „HTR” |
| 18 | 50A ABS – ABS |
Przekaźnik
| R1 | Jednostka sterująca silnika (GŁÓWNY SILNIK) |
| R2 | 4A-FE, 5A-FE, 7A-FE, 4E-FE: Jednostka sterująca silnika (EFI) 2C-E: Podgrzewanie paliwa (F-HTR) |
| R3 | Reflektory (GŁOWA) |
| R4 | Rozrusznik (ST) |
| R5 | Sygnał dźwiękowy |
| R6 | Wentylator chłodzący (WENTYLATOR NR 1) |
Skrzynka przekaźników nr 1
Schemat
Opis
| 1 | 30A CDS – Wentylator chłodzący |
| 2 | 10A HEAD (LH-LWR) – z DRL: Reflektor lewy (DRL – światła do jazdy dziennej) |
| 3 | 15A HEAD (RH-LWR) – z DRL: Prawy reflektor |
| 4 | 7,5А DRL – Światła do jazdy dziennej |
| R1 | Opornik |
| R2 | Wentylator chłodzący (AC FAN NO.2) |
| R3 | Wentylator chłodzący (AC FAN NO.2) |
| R4 | Sprzęgło sprężarki klimatyzacji (AC MG) |
Skrzynka przekaźników nr 2

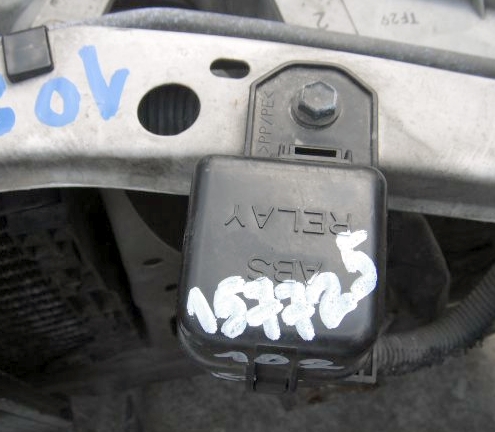

Lokalizacja
Schemat
Przeznaczenie
| R1 | Zawór ABS (ABS SOL) |
| R2 | Pompa ABS (ABS MTR) |
