Toyota Corolla EA 100 reprezentuje 7 generację gamy modeli Corolla , produkowaną w latach 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 z różnymi opcjami nadwozia: sedan, hatchback, kombi. W tym czasie samochód został odnowiony. Wysyłane na cały świat. W niektórych krajach znana jest także pod nazwą Corolla Levin (Ceres) . W tej publikacji znajdziesz opis bezpieczników i przekaźników Toyota Corolla 100 ze schematami skrzynek, ich lokalizacją oraz zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki.

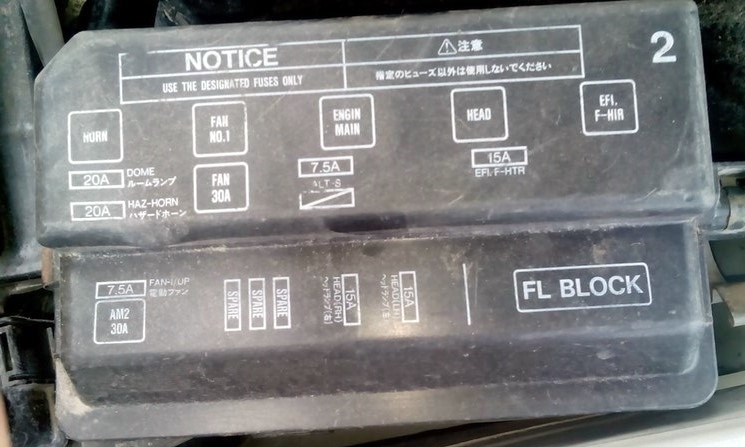

Przeznaczenie elementów znajdujących się w pudełkach może różnić się od prezentowanego. Sprawdź oznaczenie na podstawie diagramów na pokrywie ochronnej urządzenia.
Przedział pasażerski

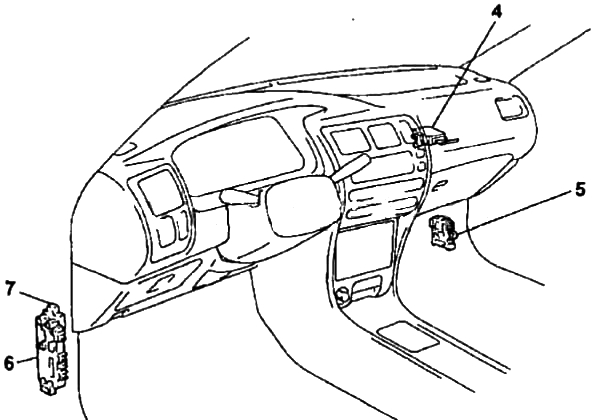

Lokalizacja
Opis
- 4 – przekaźnik sterujący zamkami drzwi
- 5 – skrzynka przekaźników i bezpieczników nr 4
- 6 – skrzynka bezpieczników nr 1
- 7 – blok przekaźników
Skrzynka bezpieczników i przekaźników nr 1

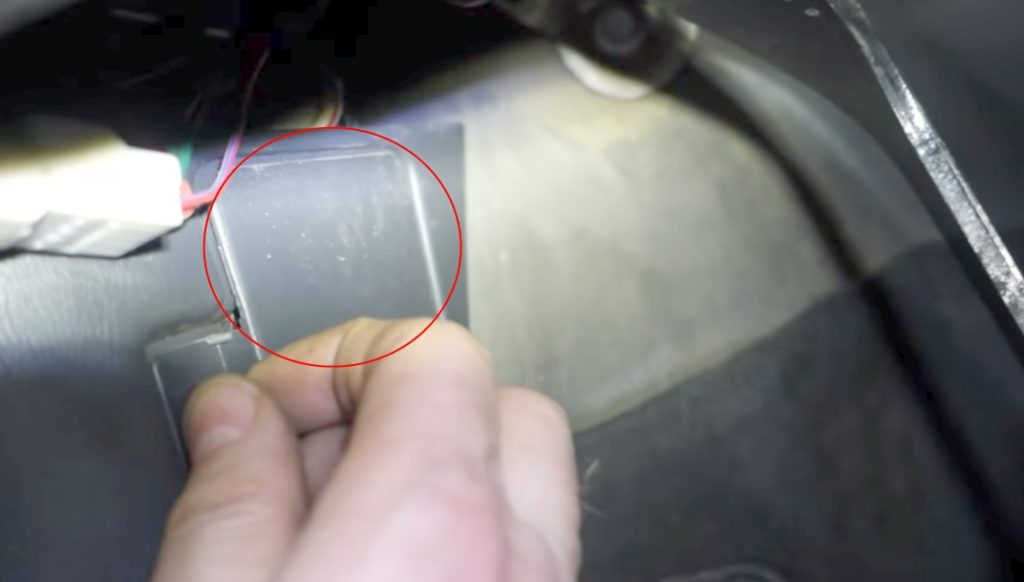

Na schemacie jest on oznaczony jako 6 i 7 i znajduje się pod deską rozdzielczą na lewym słupku, w jego dalszej dolnej części.

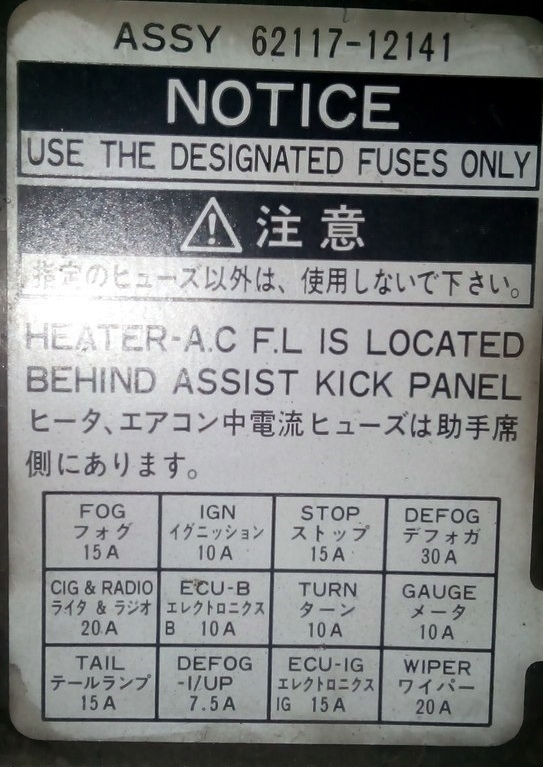

Zamknięta pokrywą ochronną, na odwrocie której będzie znajdować się Twój aktualny schemat.

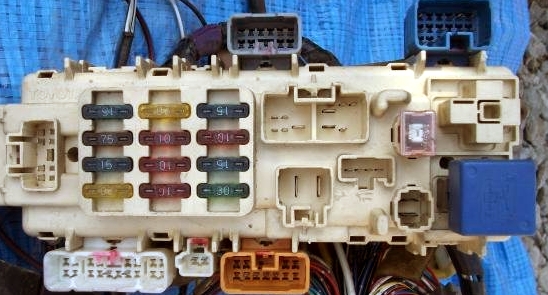

Zdjęcie poglądowe bloku

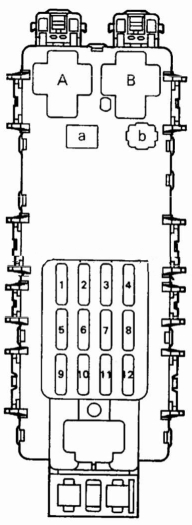

Schemat
Przeznaczenie
Kierownica prawostronna
| 1 | 15A FOG – światła przeciwmgielne |
| 2 | 10A IGN – zapłon |
| 3 | 15А STOP – światła stopu |
| 4 | 30А DFOG – grzejnik szklany |
| 5 | 20A CIG & RADIO – zapalniczka, magnetofon radiowy, lusterka |
| 6 | 10А ECU-В – ABS, zasilanie centralnego zamka |
| 7 | 10A KRĘT – kierunkowskazy |
| 8 | 10А MIERNIK – urządzenia |
| 9 | 15A OGON – wymiary |
| 10 | 7,5А DEF-I / UP – zwiększenie prędkości obrotowej biegu jałowego po włączeniu podgrzewacza szyby |
| 11 | 15А ECU-IG – elektronika skrzyni biegów, ABS, blokada układu sterowania (automatyczna skrzynia biegów) |
| 12 | 20А WIPER – wycieraczki |
Kierownica lewostronna
| 1 | 15A FOG – światła przeciwmgielne |
| 2 | 10A IGN – zapłon |
| 3 | 15А STOP – światła stopu |
| 4 | 20А SEAT HTR – ogrzewanie siedzenia |
| 5 | 20A CIG & RADIO – zapalniczka, magnetofon radiowy, lusterka |
| 6 | 10А ECU-В – ABS, zasilanie centralnego zamka |
| 7 | 10A KRĘT – kierunkowskazy |
| 8 | 10А MIERNIK – urządzenia |
| 9 | OGON 10/15A – wymiary |
| 10 | 7,5А DEF-I / UP – zwiększenie prędkości obrotowej biegu jałowego po włączeniu podgrzewacza szyby |
| 11 | 15А ECU-IG – elektronika skrzyni biegów, ABS, blokada układu sterowania (automatyczna skrzynia biegów) |
| 12 | 20А WIPER – wycieraczki |
Za zapalniczkę odpowiada bezpiecznik nr 5, 20A.
Oznaczenie przekaźnika
- a – POWER – podnośniki szyb, szyberdach i centralny zamek
- b – MGŁA – światła przeciwmgielne
- c – MIGACZ – przekaźnik – wyłącznik
- A – DFOG – grzejnik szklany
- B – OGON – wymiary

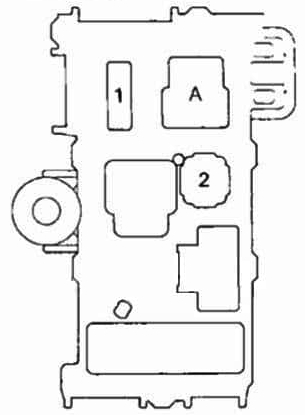

Przekaźnik i skrzynka bezpieczników nr 4
Schemat
Oznaczenie
- 40A NAGRZEWNICA – Nagrzewnica
- 15А А / С – Klimatyzator
- A – Przekaźnik nagrzewnicy

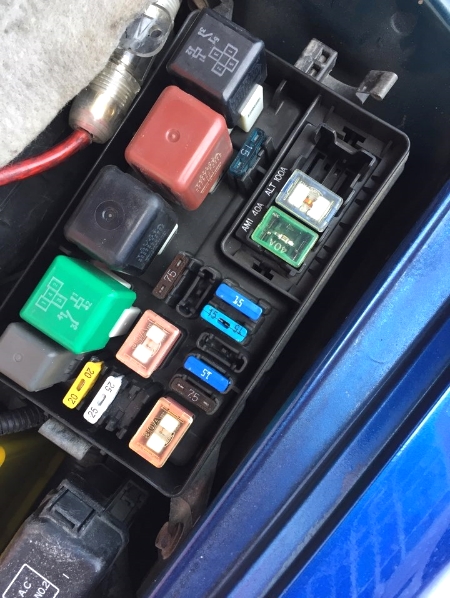

Komora silnika

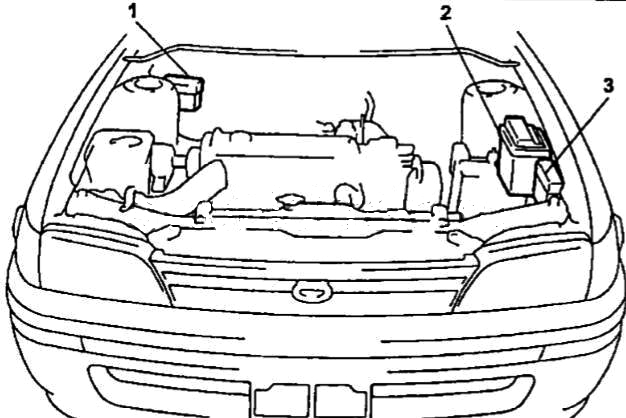

Lokalizacja

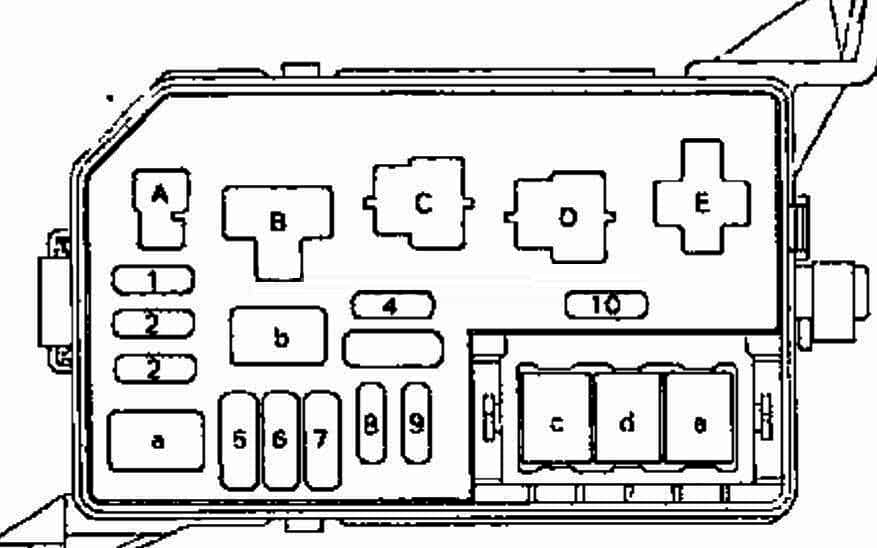

Schemat
Przeznaczenie
- przekaźnik i skrzynka bezpieczników nr 5-1 (Europa)
- przekaźnik i skrzynka bezpieczników nr 2
- przekaźnik i skrzynka bezpieczników nr 5-1, przekaźnik i skrzynka bezpieczników nr 5-2 (Europa)
Przekaźnik i skrzynka bezpieczników nr 2
Znajduje się po lewej stronie obok akumulatora.
Schemat z okładki
Schemat
Przeznaczenie
| A | 30A AM2 – AM2 obwód stacyjki (zaciski IG2, ST2) |
| B | 30A WENTYLATOR – wentylator chłodnicy |
| C | 40A AM1 – obwód wyjściowy AM1 stacyjki (zaciski ACC, IG1, ST1), 80A GLOW (diesel) – świece |
| D | 80/100A ALT (benzyna) – ładowanie akumulatora, AM1 (diesel), AM1 (2E) |
| mi | 50A ABS – ABS |
| 1 | 20А DOME – napęd elektryczny i oświetlenie wnętrza |
| 2 | 20А HA7-HORN – alarm, sygnał dźwiękowy |
| 3 | 7,5А FAN-I / UP – wzrost prędkości biegu jałowego |
| 4 | 7,5A ALT-S – ładowanie |
| 5 | 7,5A Zapasowy – zapasowy |
| 6 | 15A Zapasowy – zapasowy |
| 7 | 20A Zapasowy – zapasowy |
| 8 | 15A HEAD (RH) – reflektory prawe |
| 9 | 15А HEAD (LH) – reflektory lewe |
| 10 | 15A EFI F-HTR – zasilanie paliwem |
| A | RÓŻEK – Przekaźnik sygnału |
| B | WENTYLATOR – Przekaźnik wentylatora chłodzącego |
| C | E/G-MAIN – Przekaźnik główny |
| D | GŁOWICA – Przekaźnik reflektorów |
| mi | EFI – Przekaźnik silnika |
Przekaźnik i skrzynka bezpieczników nr 5
Kierownica prawostronna
Schemat
Opis
- 30A CDS – Wentylator skraplacza
- AC MG – Przekaźnik sprzęgła klimatyzacji
- AC FUN #3 – Przekaźnik wentylatora chłodzącego 3
- AC FUN nr 2 – Przekaźnik wentylatora chłodzącego 2

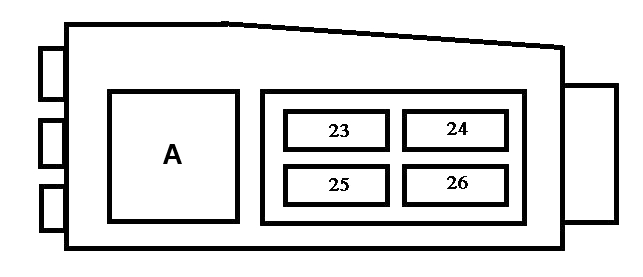

Ruch lewostronny
Schemat
Przeznaczenie
| 23 | 10A HEAD (LH-UPR) – Reflektor lewy (światła drogowe) |
| 24 | 10A HEAD (LH-LWR) – Reflektor lewy (światła mijania) |
| 25 | 10A HEAD (RH-UPR) – Reflektor prawy (światła drogowe) |
| 26 | 10A HEAD (RH-LWR) – Reflektor prawy (światła mijania) |
| ALE | DIMMER – Przekaźnik włącznika światła |
Schematy nie pasują – przestudiuj ten materiał .
Na naszym kanale YouTube zamieściliśmy film. Oglądaj i subskrybuj.
To wszystko. Jeśli masz coś do dodania – napisz w komentarzach.
