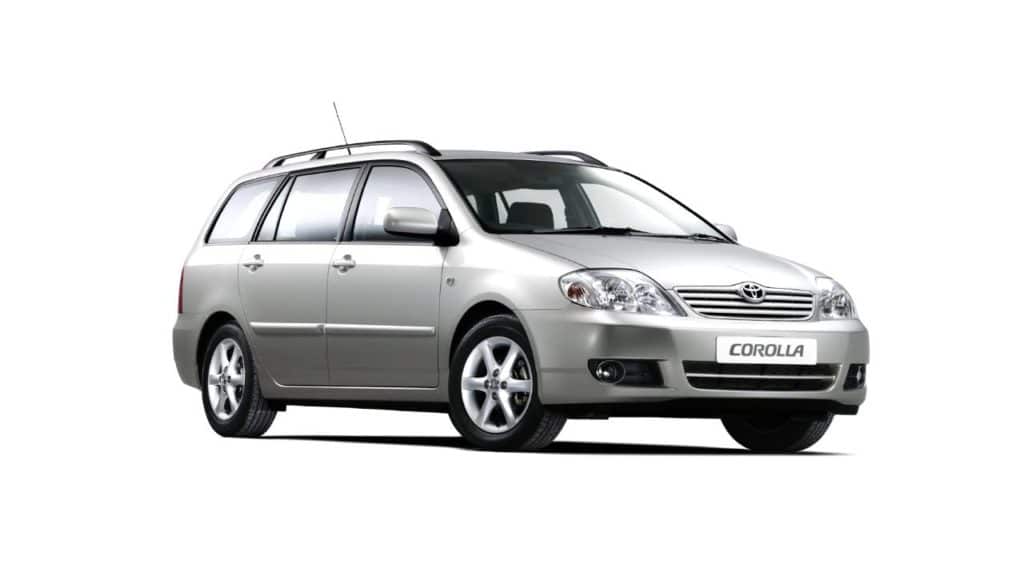

Toyota Corolla E120 E130 reprezentuje 9 generację gamy modeli Toyoty Corolla, która była produkowana w latach 2000, 2001, 2002, 2003, 2004, 2005, 2006 i 2007 z kierownicą po lewej i prawej stronie. Dostarczane na cały świat (Ameryka, Europa, Azja) z różnymi opcjami nadwozia. Znany również jako Toyota Fielder. W tej publikacji znajdziesz opis bezpieczników i przekaźników Toyota Corolla 120 (Toyota Fielder) wraz ze schematami skrzynek i ich lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.
Konstrukcja skrzyń i przeznaczenie znajdujących się w nich elementów może różnić się od prezentowanej i zależy od roku produkcji, poziomu wyposażenia oraz regionu dostawy Twojego samochodu (kierownica prawostronna lub lewostronna). Sprawdź zadanie za pomocą diagramów na okładce pudełka.
Contents
Lokalizacja
Model ten zapewnia 5 bloków głównych z bezpiecznikami i przekaźnikami, a także poszczególne elementy można instalować poza nimi.

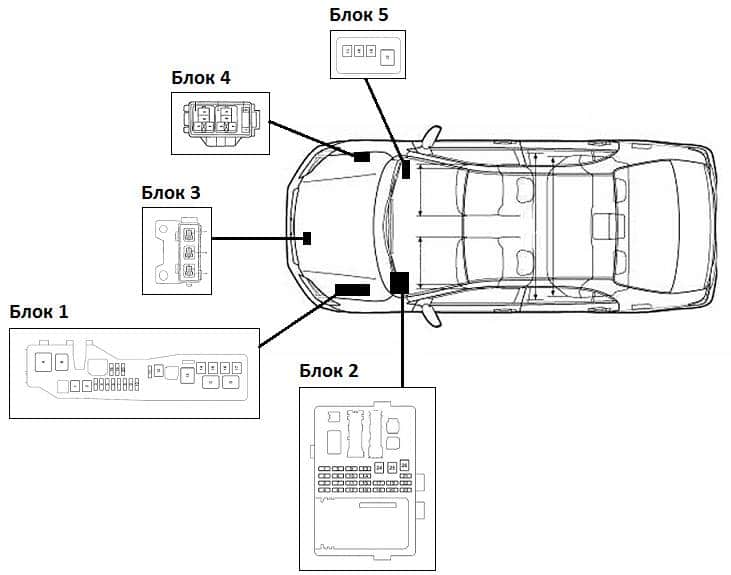

Ogólna lokalizacja

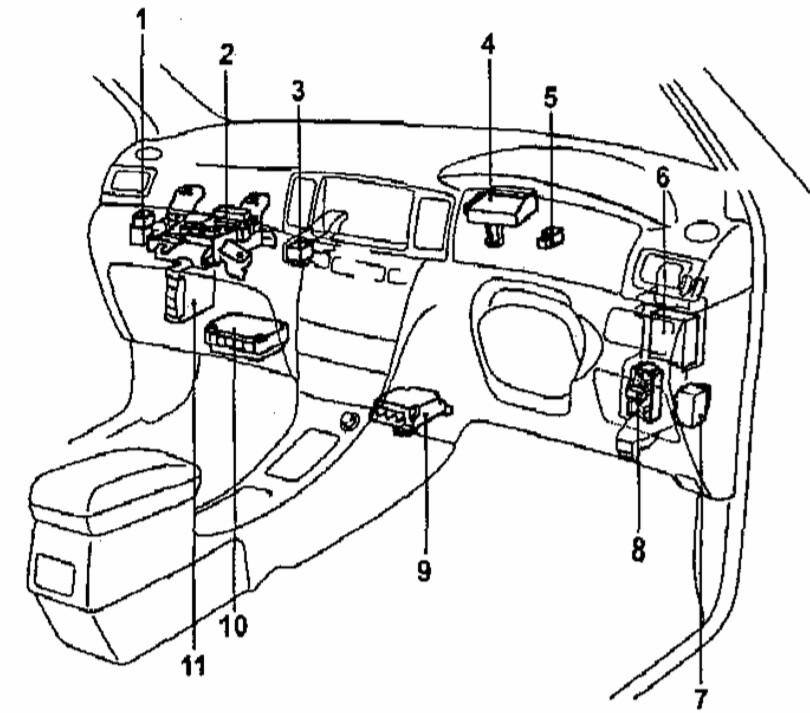

Lokalizacją skrzynek w kabinie dla samochodów z kierownicą po prawej stronie
Opis
- przekaźnik nagrzewnicy
- blok montażowy pod deską rozdzielczą
- dodatkowe klocki montażowe
- jednostka sterująca wspomaganiem układu kierowniczego
- Brzęczyk VSC
- klocki montażowe nr 7, nr 11
- przekaźnik kierunkowskazów
- skrzynka przekaźników nadwozia
- Jednostka sterująca SRS
- sterownik silnika i automatycznej skrzyni biegów
- jednostka sterująca ABS, TRC, VSC, VA
Przedział pasażerski
Główne pudełko
Na ogólnym schemacie jest on oznaczony jako Blok 2. Kabina znajduje się pod panelem po lewej stronie.
Kierownica prawostronna
Aby uzyskać dostęp należy odkręcić śrubę, odłączyć zaciski i wyjąć schowek.

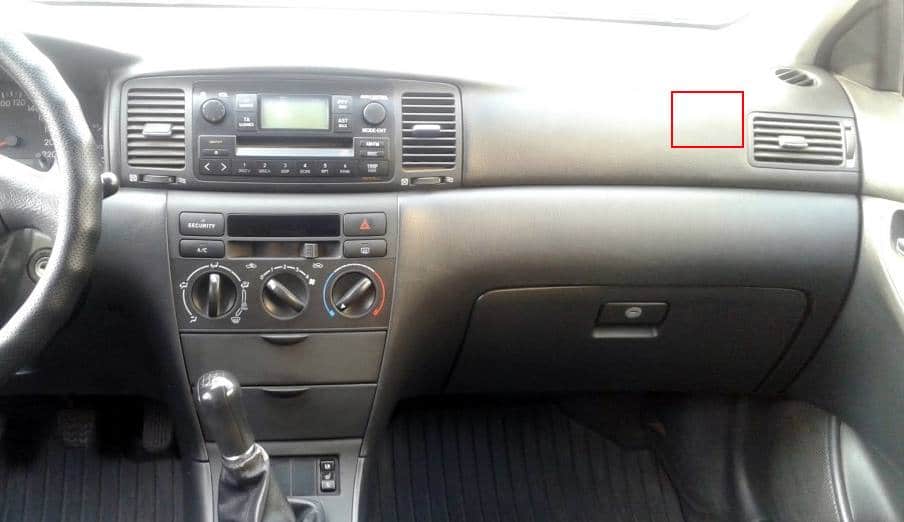

Zdjęcie poglądowe lokalizacji
Zdjęcie poglądowe schematy
Przeznaczenie
Schemat
Oznaczenie
| A | MOC 30A – napęd podnośników szyb, elektryczny szyberdach |
| B | DFOG 30A – Ogrzewana tylna szyba |
| C | HEATER 40A – klimatyzator, nagrzewnica. |
| 1 | WASH 15A – wycieraczki i spryskiwacze |
| 2 | ECU-KZ 10A – ABS, elektryczne wspomaganie kierownicy, wentylatory chłodnicy i skraplacza |
| 3 | MIERNIK 10A – tablica wskaźników, kierunkowskazy i systemy ostrzegania o zagrożeniach, systemy ostrzegające o niezapiętych pasach bezpieczeństwa i zapomnianym kluczyku, centralny zamek |
| 4 | obwód zapasowy |
| 5 | obwód zapasowy |
| 6 | obwód zapasowy |
| 7 | WIPER 25A – wycieraczki i spryskiwacze |
| 8 | TAIL 15A – wymiary i oświetlenie, tylna lampa przeciwmgielna, system ostrzegania o nie wyłączonym oświetleniu, reflektory |
| 9 | STOP 15A – światła stopu, sterowanie silnikiem, automatyczna skrzynia biegów i kontrolki ABS |
| 10 | DRZWI 25A – zamek centralny, oświetlenie wnętrza, system ostrzegawczy, bezprzewodowe sterowanie centralnym zamkiem |
| 11 | P/W 20A – podnośniki szyb z napędem elektrycznym |
| 12 | rezerwa |
| 13 | AM1 25A – łańcuch AM1 stacyjki |
| 14 | ECU-B 7.5A – światła przeciwmgielne, sterowanie silnikiem i automatyczna skrzynia biegów |
| 15 | FOG 15A – przednie światła przeciwmgielne |
| 16 | ST 7,5A – zestaw wskaźników, sterowanie silnikiem, układ rozruchowy |
| 17 | Klimatyzacja 25A – klimatyzator |
| 18 | IG2 15A – ABS, układ ładowania, automatyczna skrzynia biegów, elektryczne wspomaganie kierownicy, sterowanie silnikiem, zapłon, SRS |
| 19 | DEF I-UP 10A – Sterowanie silnikiem, Ogrzewana tylna szyba |
| 20 | rezerwa |
| 21 | CIG 15A – zapalniczka , radio, nawigacja, zegar, regulacja lusterek |
Za zapalniczkę odpowiada bezpiecznik nr 21, 15A.
Część przekaźników zamontowana jest z tyłu.
Schemat
Opis przekaźnika
| A | Przekaźnik zapłonu |
| B | Przekaźnik podgrzewanej szyby tylnej |
| C | Przekaźnik pompy paliwa |
| D | Przekaźnik do podnośników szyb z napędem elektrycznym |
| mi | Przekaźnik rozrusznika |
Kierownica lewostronna
Aby uzyskać dostęp, należy zdjąć schowek.
Schemat z okładki
Schemat
Opis
| 1 | nieużywany |
| 2 | nieużywany |
| 3 | nieużywany |
| 4 | 25А FUEL HTR – Podgrzewacz paliwa |
| 5 | 15A CIG – Zapalniczka , system audio, zegar, sterowanie lusterkami wstecznymi z napędem elektrycznym |
| 6 | 15A IG2 – Czujniki i mierniki, układ poduszek powietrznych SRS, wielokanałowy układ wtrysku paliwa/sekwencyjny wielokanałowy układ wtrysku paliwa, układ rozrusznika, układ ładowania |
| 7 | 10А М-НТR / DEF I-UP – Przeciwmgielne lusterek zewnętrznych, wielokanałowy układ wtrysku paliwa / sekwencyjny wielokanałowy układ wtrysku paliwa |
| 8 | 7,5А ST – Rozrusznik, wielokanałowy układ wtrysku paliwa / sekwencyjny wielokanałowy układ wtrysku paliwa, czujniki i liczniki |
| 9 | 10A ECU-B – Układ klimatyzacji, układ przeciwblokujący, układ kontroli stabilności pojazdu, tylne światło przeciwmgłowe |
| 10 | 25A AM1 – Bezpiecznik „CIG” |
| 11 | 15A TAIL – Wymiary, Światła tylne, oświetlenie tablicy rejestracyjnej, światła postojowe, układ sterowania reflektorami, oświetlenie deski rozdzielczej, zegar, czyszczenie reflektorów, przednie światła przeciwmgielne, podgrzewane siedzenia, wielokanałowy układ wtrysku paliwa / sekwencyjny wielokanałowy układ wtrysku paliwa |
| 12 | 20A P/V – Szyba z napędem elektrycznym |
| 13 | 15A STOP – Światła stopu, wysoko ustawione światło stopu, układ kontroli blokady skrzyni biegów, wielokanałowy układ wtrysku paliwa / sekwencyjny wielokanałowy układ wtrysku paliwa, układ przeciwblokujący, układ kontroli stabilności pojazdu |
| 14 | 15A FOG – Przednie światła przeciwmgielne |
| 15 | 25A DRZWI – System ryglowania drzwi z napędem elektrycznym |
| 16 | nieużywany |
| 17 | 10А А / С – System klimatyzacji |
| 18 | 7,5А ОВD – Pokładowy system diagnostyczny |
| 19 | WSKAŹNIK 10A – Czujniki i mierniki, układ klimatyzacji, elektryczne szyby, sygnały cofania, system świateł do jazdy dziennej, przeciwmgielna tylna szyba, system zmiany biegu na wyższy w automatycznej skrzyni biegów, elektryczny system blokowania drzwi napędu, system ładowania, awaryjne sygnały migające, automatyczny przeciwmgielny odblaskowe wewnętrzne lusterko wsteczne, system poduszek powietrznych SRS, przypominający kontrolkę zapięcia pasa bezpieczeństwa pasażera z przodu |
| 20 | 15A S-НТR – Podgrzewacze siedzeń |
| 21 | 15А WASH – Wycieraczki i spryskiwacz szyby przedniej |
| 22 | 10A ECU-IG – Układ poduszek powietrznych SRS, elektryczny wentylator chłodzący, układ przeciwblokujący hamulce, układ kontroli blokady skrzyni biegów, układ wspomagania kierownicy, spryskiwacz reflektorów |
| 23 | 25A WIPER – Wycieraczki i spryskiwacz szyby przedniej, wycieraczki i spryskiwacz szyby tylnej |
| 24 | 40A DFOG – Przeciwmgielna tylna szyba, bezpiecznik “M-HTR / DEF I-UP” |
| 25 | ZASILANIE 30A – Elektryczne szyby, elektrycznie otwierany dach |
| 26 | 40A NEATER – Układ klimatyzacji, bezpiecznik „A/C” |
Schemat przekaźnika z tyłu urządzenia
Przeznaczenie
A | Przekaźnik zapłonu |
B | Przekaźnik podgrzewanej szyby tylnej |
C | Przekaźnik pompy paliwa |
D | Przekaźnik do podnośników szyb z napędem elektrycznym |
mi | Przekaźnik rozrusznika |
F | Podnośniki szyb z napędem elektrycznym, elektryczny szyberdach |
G | Ogrzewana tylna szyba, klimatyzacja, ogrzewanie |

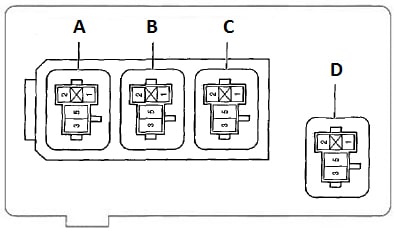

Dodatkowa skrzynka przekaźników
Na ogólnym schemacie jest on oznaczony jako Blok 5. W kabinie znajduje się pod panelem po prawej stronie.
Schemat
Przeznaczenie
| A | Układ sterowania przekaźnikiem h / bieg jałowy |
| B | Przekaźnik świateł przeciwmgłowych |
| C | Przekaźnik akcesoriów |
| D | Przekaźnik nagrzewnicy |
Komora silnika
Skrzynka montażowa
Na ogólnym schemacie jest oznaczony jako Blok 1. Znajduje się po lewej stronie, obok akumulatora.
Schemat z okładki bloku
Schemat
Opis
| A | Przekaźnik wspomagania kierownicy |
| B | Przekaźnik e/m sprzęgło sprężarki klimatyzacji |
| C | Przekaźnik klaksonu |
| D | Przekaźnik układu wtryskowego |
| mi | Przekaźnik wentylatora chłodnicy nr 2 |
| F | Przekaźnik wentylatora chłodnicy nr 1 |
| A | EMPS (50A) – elektryczne wspomaganie kierownicy |
| B | GŁÓWKA GŁÓWNA (40A) – reflektory |
| C | A/POMPA (50A) – sterowanie silnikiem (2ZZ-GE) |
| D | ALT (100A) – układ ładowania, ogrzewanie tylnej szyby |
| mi | H-LP CLN (30A) – spryskiwacz reflektorów |
| F | RDI FAN (30A) – wentylatory chłodnicy i skraplacza |
| G | ABS nr 1 (30A) lub VSC nr 1 (40A) – ABS |
| H | ABS nr 2 (40A) lub VSC nr 2 (40A) – ABS |
| 1 | HEAD RH (15A) – reflektor prawy |
| 2 | HEAD LH (15A) – reflektor lewy |
| 3 | Klakson (10A) – sygnał dźwiękowy |
| 4 | HAZARD (10A) – kierunkowskazy i światła awaryjne |
| 5 | ALT-S (5A) – układ ładowania |
| 6 | zapasowy |
| 7 | EFI (15A) – sterowanie silnikiem, kontrolki trybu automatycznej skrzyni biegów, reflektory, oświetlenie wnętrza, automatyczna klimatyzacja, radio, system ostrzegania o wyłączonych światłach, zdalne sterowanie centralnym zamkiem, ABS (VSC) |
| 8 | DOME (15A) – zegar, zestaw wskaźników, reflektory, oświetlenie wnętrza, klimatyzacja z automatyką, sterowanie, radio, system ostrzegania, światła nie wyłączone, pilot |
| 9 | AM2 (30A) – łańcuch AM2 stacyjki |
| 10 | obwód zapasowy |
| 11 | obwód zapasowy |
| 12 | obwód zapasowy |
| 13 | obwód zapasowy |
Ramka 3
Instalowany obok grzejników i wentylatorów chłodzących.
Schemat
Opis
- Przekaźnik wentylatora chłodnicy nr 1
- Przekaźnik wentylatora chłodnicy nr 2
- Przekaźnik wentylatora chłodnicy nr 3
Ramka 4
Można zamontować po prawej stronie komory silnika.
Schemat
Opis
- A – Przekaźnik pompy elektrycznej ABS
- B – Przekaźnik zaworu ABS
- 1 – 7,5A ABS (VSC)
Na naszym kanale YouTube zamieściliśmy film. Oglądaj i subskrybuj.
To wszystko. A jeśli masz coś do dodania lub wiesz, jak ulepszyć artykuł, napisz w komentarzach.
