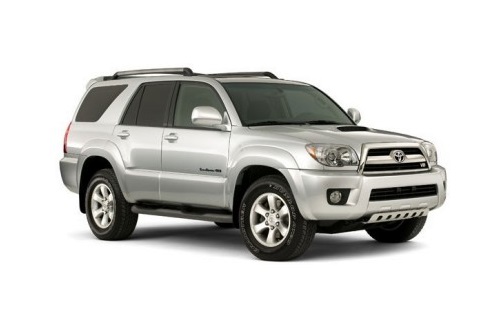

Toyota 4Runner N210 była produkowana w latach 2002, 2003, 2004, 2005, 2006, 2007, 2008 i 2009. W tym materiale elementy rozmieszczenia elektronicznych jednostek, opis zabezpieczeń i przekaźników Toyoty 4Runner N210 ze schematami pudełek i zdjęcia ich wykonania. Podświetl bezpieczniki zapalniczki.
Układ, który może zostać wykorzystany w tych elementach, które mogą zostać zastosowane. Sprawdź informacje na podstawie diagramów na okładce.
Contents
Przedział lotniczy

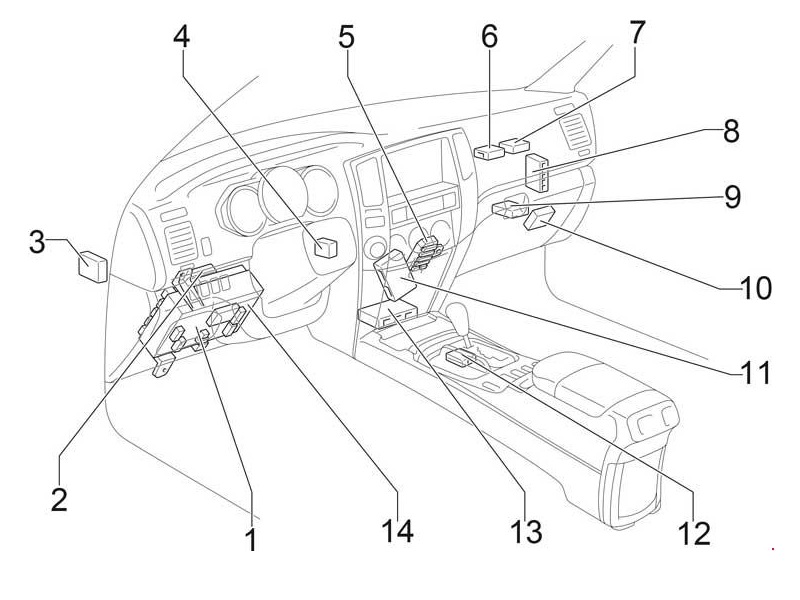

Lokalizacja
Rysunek poglądowy
Opis
- Skrzynka bezpiecznikowa
- Przekaźnik kierunkowskazów/przekaźnik świateł do dziennej
- Sterownik zawieszenia
- Wzmacniacz klucza transponderowego
- Centrum J/B
- ECU antykradzieżowy
- Komputer z kluczem transpondera
- Moduł odpornościowy silnika
- Sterowanie ECU 4WD
- ECU monitorowania ciśnienia w oponach
- Jednostka sterująca klimatyzatorem
- ECU blokady zmian biegów
- Zespół czujnika powietrznego
- Sterownik obudowy
Skrzynka bezpiecznikowa

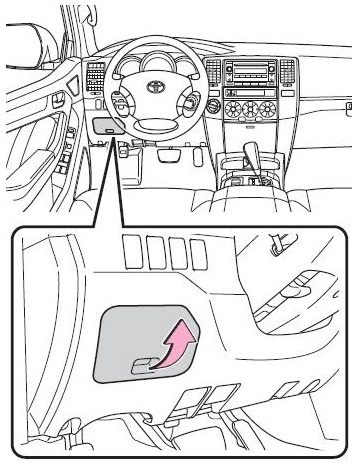

Znajduje się na dole deski rozdzielczej, za osłoną wyłączników.

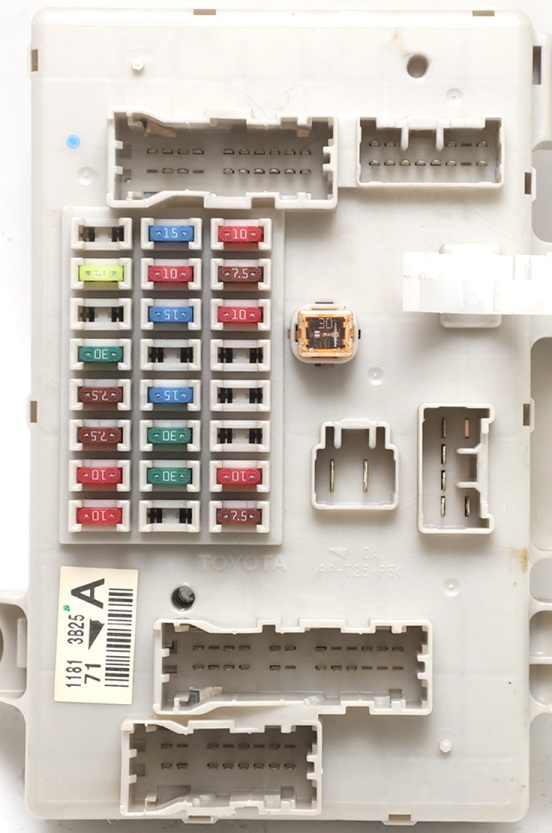

Zdjęcie
Schemat
Przeznaczenie
| 1 | 10A IGN – Wielopunktowy układ wtrysku paliwa / przełącznikowy wielopunktowy układ wtrysku paliwa, układ przeciwblokujący, układ kontroli trakcji (model 2WD), aktywny układ kontroli trakcji (model 4WD), układ kontroli sterowania pojazdem, czujnik i czujnik, system sterowania z przodu, światło zatrzymywać się |
| 2 | 10A SRS – system poduszek powietrznych SRS |
| 3 | MIERNIK 7,5A – Czujniki i liczniki |
| 4 | 7,5A STA NR 2 – Układ rozruchowy, wielopunktowy układ wtrysku paliwa / końcowy wielopunktowy układ wtrysku paliwa |
| 5 | 30A FR WIP-WSH – Wycieraczki i spryskiwacz |
| 6 | – |
| 7 | 20A 4WD – układ sterowania 4WD |
| 8 | – |
| 9 | – |
| 10 | 30A DP/SEAT – Fotel elektrycznie sterowany |
| 11 | 30A PP/SEAT – Elektryczny przedni fotel pasażera |
| 12 | WYJŚCIE 15A PWR – Gniazda |
| 13 | – |
| 14 | 15A RR WSH – Spryskiwacz szyby, system komunikacji multipleksowej |
| 15 | 10A ECU-IG – Układ kontroli blokad zmiany biegów, elektrycznie sterowane szyby, układ przeciwblokujący, układ kontroli trakcji (model 2WD), aktywny system kontroli trakcji (model 4WD), system kontroli stabilności pojazdu, elektrycznieny dach, system komunikacji multipleksowej, system anty -zabezpieczenie przed kradzieżą, sterowanie wysokością zawieszenia pneumatycznego tylnego, system ostrzegania o ciśnieniu w oponach, system pamięci pozycji |
| 16 | 15A IG1 – Układ przeciwblokujący, układ kontroli trakcji (model 2WD), system aktywnej kontroli trakcji (model 4WD), układ kontroli kontroli pojazdu, układ klimatyzacji, układ ładowania, odmgławiacz sterujący kierownicą, światła cofania, kierunkowskazy, światła awaryjne, wstępne sterowania, falownik AC, sterowanie oświetleniem deski rozdzielczej, automatyczne antyodblaskowe wewnętrzne lusterko wsteczne, reduktor naprężenia pasów, system poduszek powietrznych SRS |
| 17 | 7,5A STA |
| 18 | 10A SECU/HORN – System antykradzieżowy |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | 10A TYLNY – Światła tylne, oświetlenie tablicy rejestracyjnej, światła postojowe, sterowanie oświetleniem deski rozdzielczej, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, oświetlenie deski rozdzielczej, licznik i wskaźnik, oświetlenie schowka podręcznego |
| 23 | 7,5A ACC – Gniazdka, lusterka zewnętrzne, system audio, system nawigacji, system sterowania blokadą zmian biegów, oświetlenie deski rozdzielczej, system dalekobieżny dla głównych siedzeń |
| 24 | 10A CIG – Zapalniczka samochodowa |
| 25 | MOC 30A – Elektryczne szyby, elektrycznie sterowane szyberdach |
Zapalniczka odpowiada bezpiecznik nr 24, 10A

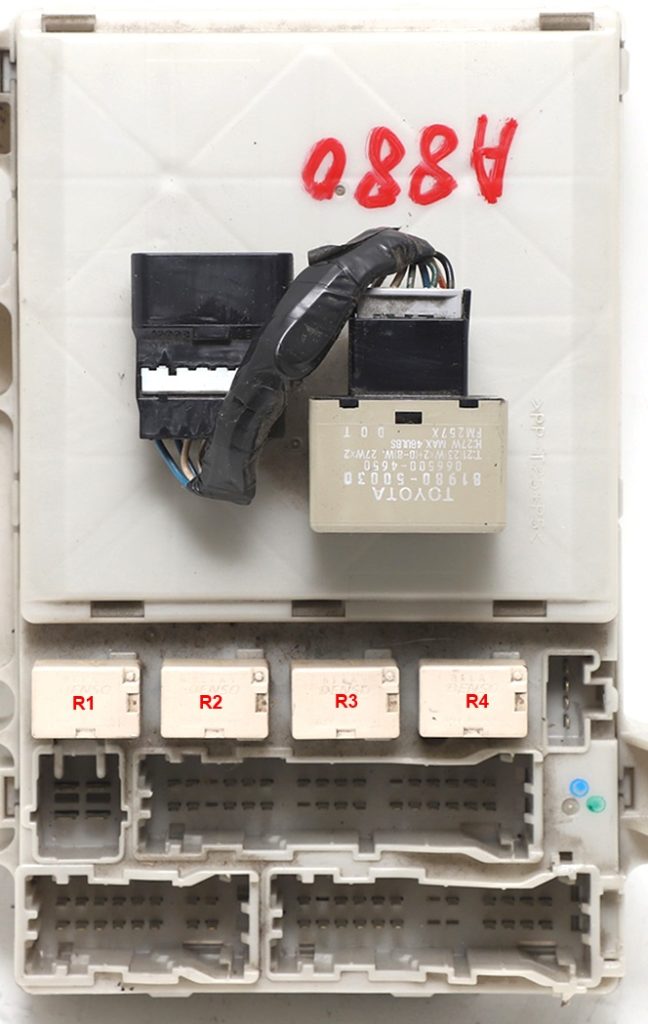

Dostępny przekaźnik z tyłu urządzenia.
Oznaczenie
| R1 | Klaksona |
| R2 | Tylne światło |
| R3 | Przekaźnik energii |
| R4 | Gniazdo dodatkowe (DC SKT) |

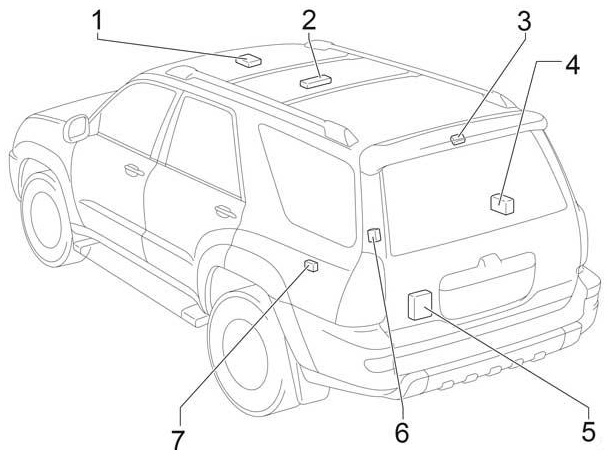

Dodatkowe elementy
Schemat
Przeznaczenie
- ECU administracji dachem księżycowym
- Kontroler audio na głównym siedzeniu
- Odbiornik monitora ciśnienia w oponach
- Wzmacniacz komponentowy stereo
- Sterownik sterownika drzwi
- Odbiornik kontroli drzwi
- Przekaźnik konwertera holowania
Komora silnika

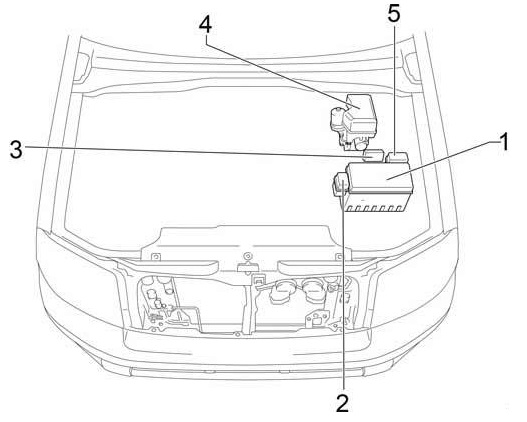

Lokalizacja
Rysunek poglądowy
Opis
- Bezpieczniki i prawdziwa skrzynka
- Skrzynka przekaźników nr 1
- Sterownik sterownika wtryskiem powietrza
- ECU kontroli poślizgu z siłownikiem
- Skrzynka przekaźników nr 2

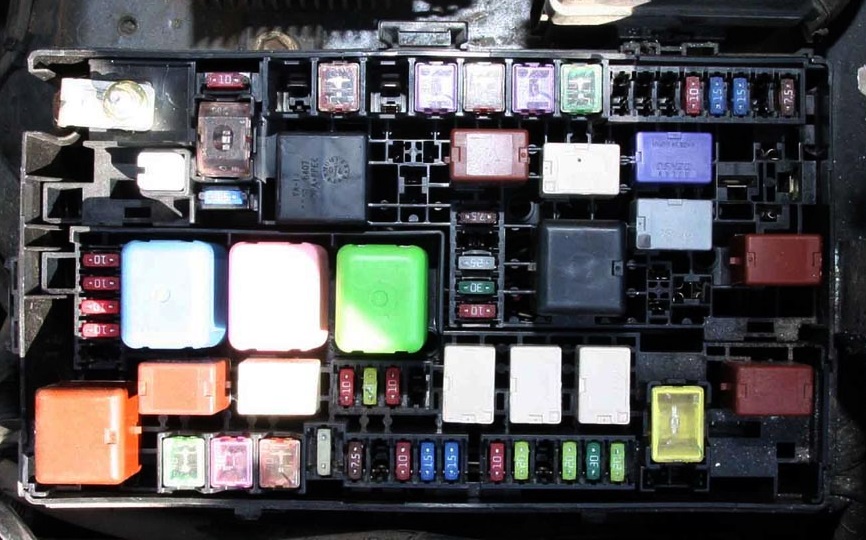

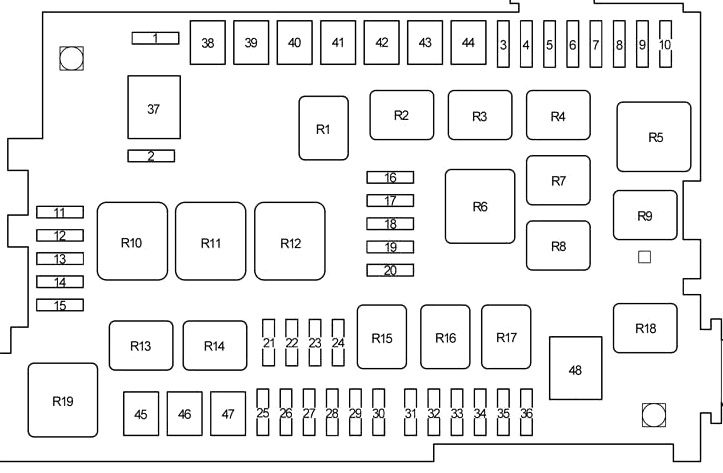

Bezpieczniki i prawdziwa skrzynka
Znajduje się po lewej stronie komory silnika, obok niej.

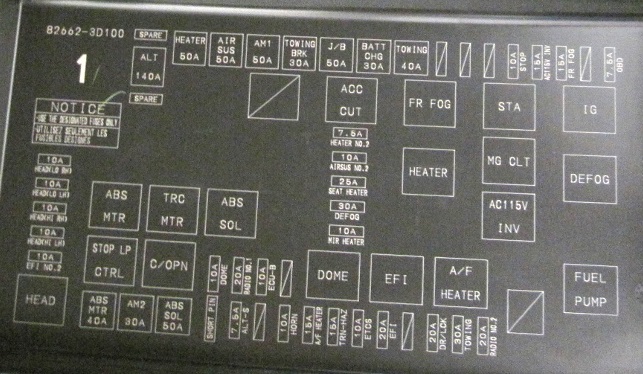

Schemat z okładki
Schemat
Opis
| 1 | 10A Zabezpieczenie Zapasowe |
| 2 | 15A Zabezpieczenie Zapasowe |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | 10A STOP – Światła stopu / tylne, Wysokie światło stopu, System kontroli blokad zmiany biegów, Układ przeciwblokujący podczas ataku, System kontroli trakcji (model 2WD), Aktywny system kontroli trakcji (model 4WD), Kontrola działania pojazdu, sterowanie wysokością zawieszenia pneumatycznego, Wielopunktowe układ paliwowy wtryskowy / wielopunktowy układ wtryskowy paliwa, sterowniki hamulca przyczepy, oświetlenie przyczepy (światła tylne) |
| 7 | 15A AC115V INV – Falownik AC |
| 8 | 15A FR FOG – Przednie światła przeciwmgielne |
| 9 | – |
| 10 | 7,5A OBD – System ukryty pokładowej |
| 11 | 10A HEAD (LO RH) – Reflektor prawy (światła mijania) |
| 12 | 10A HEAD (LO LH) – Reflektor lewy (światła mijania) |
| 13 | 10A HEAD (HI RH) – Prawy reflektor (światła drogowe) |
| 14 | 10A HEAD (HI LH) – Reflektor lewy (światła dróg) |
| 15 | 10A EFI NR 2 – Wielopunktowy układ wtrysku paliwa / zasilający wielopunktowy układ wtrysku paliwa |
| 16 | 7,5A PODGRZEWACZ NR 2 – Kondycjoner |
| 17 | 10A AIRSUS NR 2 – Zawieszenie pneumatyczne z tylną wysokością |
| 18 | 25A OGRZEWANIE SIEDZENIA – Podgrzewane sprawdzenie |
| 19 | 30A DFOG – Ogrzewana tylna szyba, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 20 | 10A PODGRZEWANIE MIR – Podgrzewane lusterka zewnętrzne |
| 21 | 10A DOME – oświetlenie wewnętrzne, oświetlenie osobiste, bezprzewodowy system zdalnego sterowania, oświetlenie drzwi, wskaźniki i licznik, oświetlenie umywalki, oświetlenie przyrządów, oświetlenie podnóżków, system komunikacji multipleksowej, dźwięk na tylnych siedzeniach |
| 22 | 20A RADIO NR 1 – System audio, system nawigacji, system rozrywki dla tylnych siedzeń |
| 23 | 10A ECU-B – Układ przeciwblokujący, układ kontroli trakcji (modele 2WD), system aktywnej kontroli trakcji (modele 4WD), układ kontroli stabilności pojazdu, układ klimatyzacji, system komunikacji multipleksowej, układ antykradzieżowy, system pamięci pozycji kierowcy , system klasyfikacji pasażerów na przednich siedzeniach, system nawigacji |
| 24 | – |
| 25 | – |
| 26 | 7,5A ALT − S – Układ ładowania |
| 27 | – |
| 28 | Klakson 10A – sygnał |
| 29 | 15A NAGRZEWNICA A/F – Czujnik A/F |
| 30 | 15A TRN − HAZ – Kierunkowskazy, światła awaryjne |
| 31 | 10A ETCS – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 32 | 20A EFI – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 33 | – |
| 34 | 20A DR/LCK – Elektryczny system ryglowania drzwi |
| 35 | 30A HOLOWANIE – Przetwornica holowania |
| 36 | 20A RADIO NR 2 – System audio |
| 37 | 140A ALT – „A / POMPA”, „AIRSUS”, „AM1”, „HOLOWANIE BRK”, „J / B”, „BATT CHG”, „HOLOWANIE”, „OGON”, „STOP”, „AC 115 V INV” , „FR” Bezpieczniki „MGŁA”, „OBD”, „PODGRZEWANIE”, „WORLD HEATER” |
| 38 | 50A A / POMPA – 2005-2009: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa. |
| NAGRZEWNICA 50A – 2002-2003: Układ klimatyzacji. | |
| 39 | 50A AIRSUS – Zawieszenie pneumatyczne z tylną regulacją wysokości |
| 40 | 50A AM1 – Wszystkie elementy bezpieczników „ACC”, „CIG”, „IG1”, „ECU-IG”, „FR WIP-WSH”, „RR WIP”, „RR-WSH”, „4WD” i „STA” |
| 41 | 30A HOLOWANIE BRK – Sterownik hamulca przyczepy |
| 42 | 50A J/B – Wszystkie elementy bezpieczników „PWR OUTLET”, „DP/SEAT”, „PP/SEAT”, „POWER”, „TAIL” i „SECU / HORN” |
| 43 | 30A BATT CHG – Dodatkowy akumulator przyczepy |
| 44 | 40A HOLOWANIE – Światła przyczepy (światła tylne) |
| 45 | 40A ABS MTR – Układ przeciwblokujący, układ kontroli trakcji (modele 2WD), aktywny układ kontroli trakcji (modele 4WD), układ kontroli stabilności pojazdu |
| 46 | 30A AM2 – Układ rozrusznika, bezpieczniki „IGN”, „GAUGE”, „STA NO.2” i „SRS” |
| 47 | 50A ABS SOL – 2002-2004: Układ przeciwblokujący, układ kontroli trakcji (modele 2WD), aktywny układ kontroli trakcji (modele 4WD), układ kontroli stabilności pojazdu. |
| 30A ABS SOL – 2005-2009: Układ przeciwblokujący, system kontroli trakcji (modele 2WD), aktywny system kontroli trakcji (modele 4WD), system kontroli stabilności pojazdu. | |
| 48 | NAGRZEWNICA 60A – 2004-2009: Układ klimatyzacji. |
| Przekaźnik | |
| R1 | – |
| R2 | Akcesoria (ACC CUT) |
| R3 | Światła przeciwmgielne |
| R4 | Rozrusznik (STA) |
| R5 | Zapłon (IG) |
| R6 | Podgrzewacz |
| R7 | Sprzęgło klimatyzacji (MG CLT) |
| R8 | Falownik AC (AC115V INV) |
| R9 | Ogrzewana tylna szyba (DFOG) |
| R10 | – |
| R11 | – |
| R12 | – |
| R13 | Światła stopu (STOP LP CTRL) |
| R14 | Przekaźnik otwartego (C/OPN) |
| R15 | Oświetlenie wewnętrzne, otwieranie bramy garażowej (DOOM) |
| R16 | EFI |
| R17 | Czujnik paliwa i powietrza (podgrzewacz A/F) |
| R18 | Pompa paliwowa |
| R19 | Reflektory (GŁOWA) |
Skrzynka przekaźników nr 1
Przekaźnik zawieszenia pneumatycznego (AIR SUS).
Skrzynka przekaźników nr 2
| R1 | dodatkowy akumulator przyczepy (BATT CHG) |
| R2 | Świat przyczepy (HOLOWANIE TYPU) |
