Toyota Hilux Surf 3G bezpieczniki i przekaźniki

Toyota Hilux Surf 3 generacji była produkowana w latach 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 z oznaczeniem nadwozia 180/185. W tym czasie model był aktualizowany 2 razy. Znany również jako Toyota 4Runner . W tej publikacji pokażemy lokalizację elektronicznych jednostek sterujących, opis bezpieczników i przekaźników Toyoty Surf ze schematami skrzynkowymi i zdjęciami ich wykonania. Podświetl bezpiecznik zapalniczki.

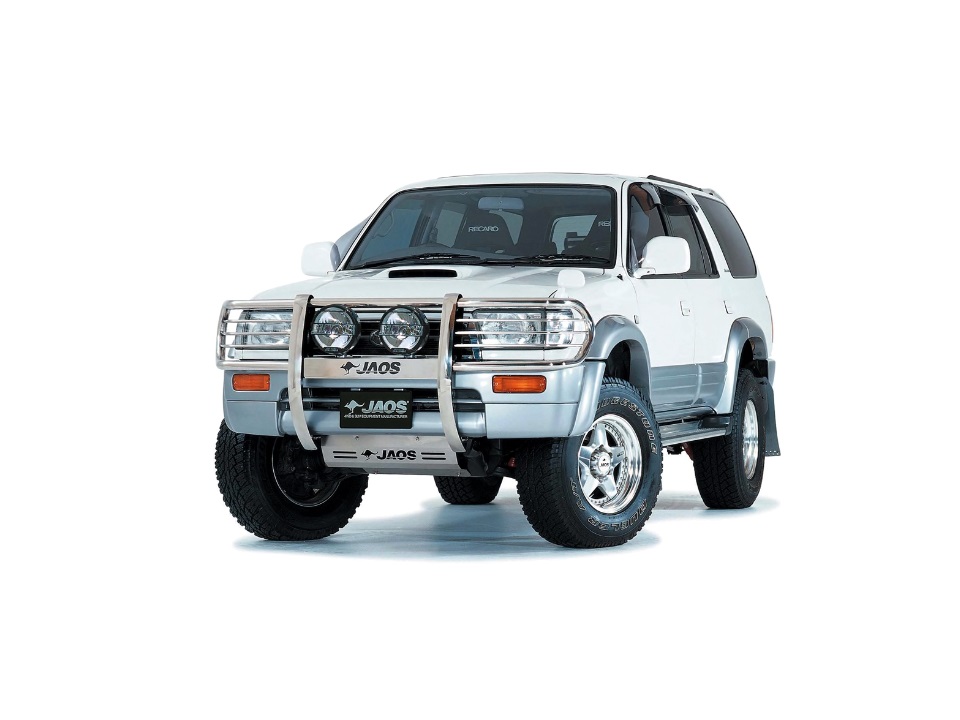

Toyota Hilux Surf3

Rozmieszczenie skrzynek i przeznaczenie znajdujących się w nich elementów może różnić się od pokazanego i zależeć od roku produkcji oraz poziomu wyposażenia.

Przedział pasażerski

Lokalizacja

Ogólna lokalizacja skrzynek w kabinie

Ruch lewostronny

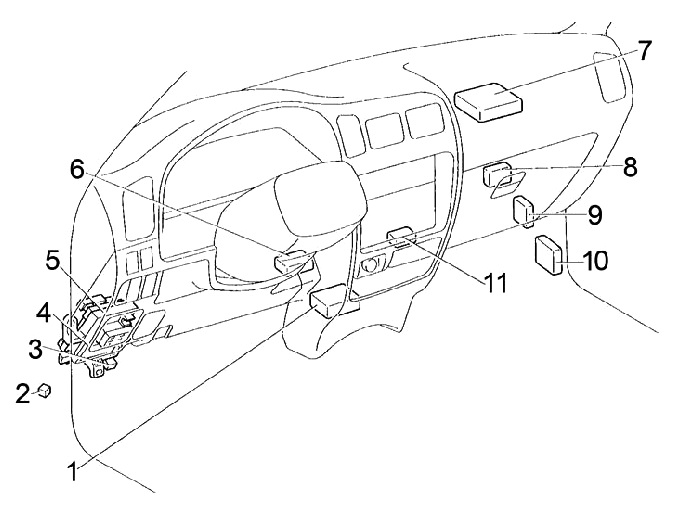

Lokalizacja

Kierownica prawostronna

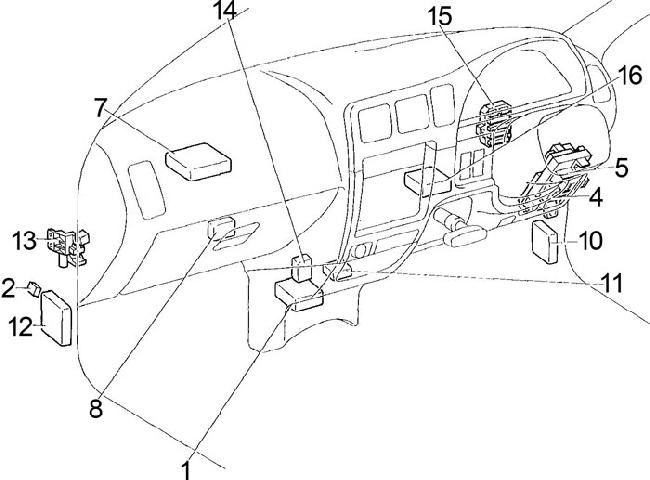

Lokalizacja po prawej stronie

Opis

  1. Jednostka sterująca poduszką powietrzną
  2. Przekaźnik napędu na wszystkie koła (ADD)
  3. LHD: Przekaźnik pompy paliwa
  4. Zintegrowany przekaźnik
  5. Skrzynka bezpiecznikowa
  6. LHD: Przekaźnik świateł do jazdy dziennej
  7. Jednostka kontroli emisji (3RZ-F, 1RZ)
    Zegar podgrzewacza wstępnego (diesel)
    LHD: Jednostka sterująca silnika (2RZ-FE)
    RHD: Jednostka sterująca silnika (M / T) (3RZ-FE, 1RZ-E)
    RHD: Jednostka sterująca silnika i jednostka sterująca skrzynią biegów (A / T) (3RZ-FE, 1RZ-E)
  8. Wzmacniacz klimatyzacji
  9. LHD: Jednostka sterująca blokadą mechanizmu różnicowego
  10. Jednostka sterująca ABS
  11. Czujnik opóźnienia
  12. RHD: Jednostka sterująca napędem na cztery koła
  13. RHD: Skrzynka przekaźników (przekaźnik pompy paliwa (otwarcie obwodu))
  14. RHD: Przekaźnik antenowy
  15. RHD:
    Australia: Blok dystrybucyjny
    Z wyjątkiem Australii: Złącze dystrybucyjne
  16. RHD: Przekaźnik światła (Dim-Dip)

Skrzynka bezpiecznikowa

Znajduje się w dolnej części panelu, za osłoną ochronną.

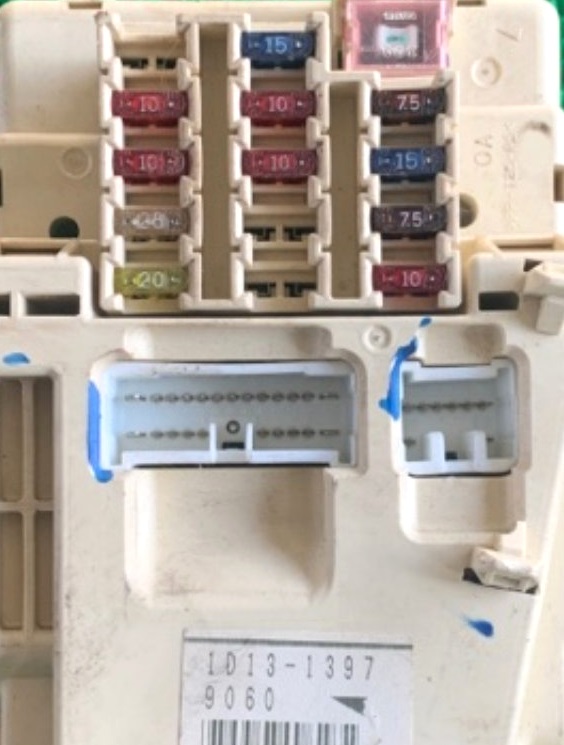

Zdjęcie poglądowe ich wykonania

Zdjęcie

Schemat

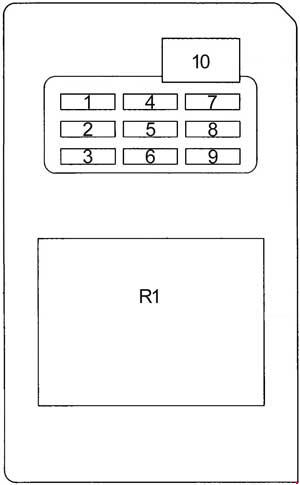

Diagram

Przeznaczenie

R1 – zintegrowany przekaźnik

120A SEAT-HTR – Podgrzewane siedzenia
215A ACC – Zapalniczka , Zegar, Lusterka sterowane elektrycznie, Światła cofania, Blokada dźwigni zmiany biegów
37,5A ECU-B – Tylne światło przeciwmgielne, kontrolka poduszki powietrznej, światła do jazdy dziennej, tempomat, ABS
420A 4WD – System wyłączania przedniego mechanizmu różnicowego, napęd na cztery koła, blokada tylnego mechanizmu różnicowego
510A KRĘT – Kierunkowskazy, światła awaryjne
6WSKAŹNIK 10A – Zestaw wskaźników, światła cofania, tempomat, antena, zamek centralny, sterownik skrzyni biegów, układ rozruchowy, układ ładowania, sterownik nagrzewnicy
715A ECU-IG – ABS, blokada wybieraka skrzyni biegów
820A WYCIERACZKA – Wycieraczka i spryskiwacz
910A IGN – Wskaźnik ładowania, poduszki powietrzne, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
10ZASILANIE 30A – Elektryczne szyby, centralny zamek

Za zapalniczkę odpowiada bezpiecznik nr 2, 15A.

Niektóre przekaźniki są przymocowane z tyłu urządzenia.

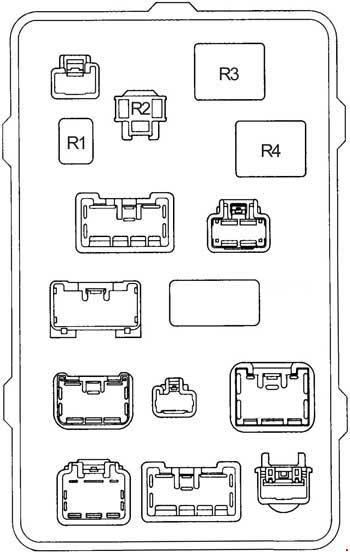

schemat przekaźnika

  • R1 Róg
  • R2 Kierunkowskazy (światła awaryjne)
  • R3 Przekaźnik zasilania (elektryczne szyby, centralny zamek)
  • R4 Ogrzewana tylna szyba

Oddzielnie w skrzynce przekaźników znajduje się przekaźnik pompy paliwa (benzyna), elektromagnetyczny zawór obejściowy (diesel) (do 08.1998) i przekaźnik blokady rozruchu (do 08.1998)

Komora silnika

Lokalizacja

Lokalizacja pudełek pod maską

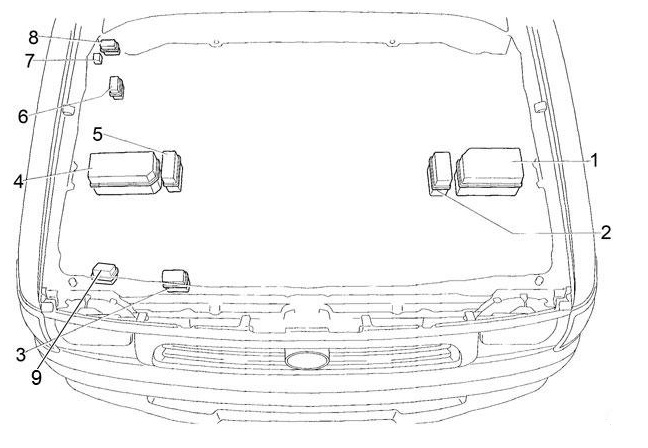

Lokalizacja 2

Oznaczenie

  1. Skrzynka bezpieczników i przekaźników (benzyna, olej napędowy LHD)
  2. Skrzynka przekaźników nr 1 (LHD Diesel)
  3. Skrzynka przekaźników nr 2
  4. Skrzynka bezpieczników i przekaźników (RHD Diesel)
  5. Skrzynka przekaźników nr 1 (RHD)
  6. Skrzynka przekaźników nr 3 (LHD)
  7. Przekaźnik wycieraczek reflektorów (LHD)
  8. Skrzynka przekaźników nr 3 (RHD)
  9. Skrzynka przekaźnikowa nr 4 (Izrael)

Skrzynka bezpieczników i przekaźników

Typ 1

Zdjęcie poglądowe

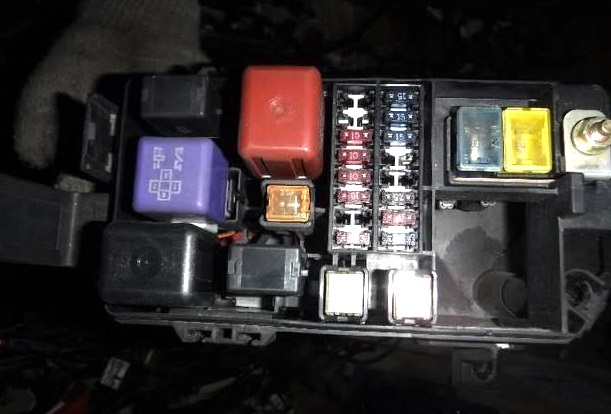

Zdjęcie 2

Schemat z okładki skrzynki

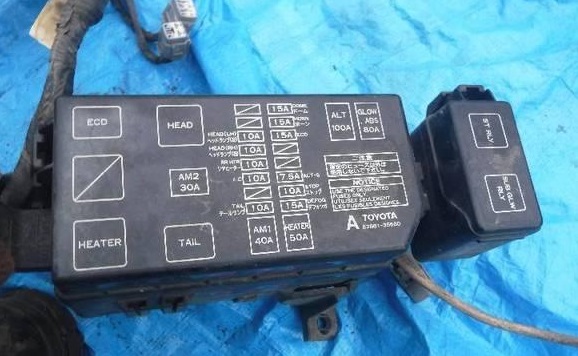

Pokrycie

Schemat

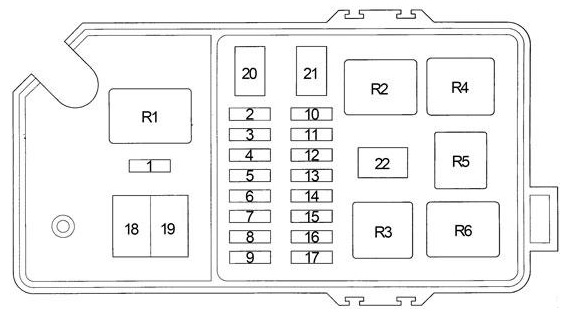

Schemat 2

Przeznaczenie

1
215A ODMGŁAWANIE – Ogrzewana tylna szyba
310A STOP – Światło stopu
47,5A ALT-S – Układ ładowania
5
67,5A OBD – Benzyna: Złącze diagnostyczne
20A AM2 – Diesel: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
715A EFI – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
8KLAGON 15A – Sygnał dźwiękowy, alarm
915A DOME – System audio, antena, oświetlenie wnętrza, zegar, oświetlenie stacyjki, oświetlenie osobiste, oświetlenie drzwi
20A AM2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
1010A TYŁ – Światło pozycyjne, oświetlenie tablicy rejestracyjnej, światło hamowania, klimatyzacja, system audio, zegar, zapalniczka samochodowa, oświetlenie tablicy rozdzielczej
11
1210A AC – Klimatyzator
137,5A STA – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy, zestaw wskaźników
1410A GŁOWICA (RH) – Prawy reflektor
15GŁOWICA 10A (LH) – Lewy reflektor
1610A HEAD (LO RH) – Światło mijania prawe
1710A HEAD (LO LH) – Światło mijania lewe
1860A ABS – Benzyna: ABS
80A GLOW, ABS – Diesel: Podgrzewacz, ABS
1980A ALT – 45A, 55A: Bezpieczniki: „ABS”, „AM1”, „STA”, „ECU-B”, „POWER”, „RADIO”, „ACC”, „GAUGE”, „TURN”, „ECUI G „,” WYCIERACZKA”, „NAPĘD NA 4 koła”, „NAGRZEWNICA”, „KLIMATYZACJA”, „OPON”, „PANEL”, „STOP”, „ALT-S”
100A ALT – 70A: Bezpieczniki: „ABS”, „AM1”, „STA”, „ECU-B”, „POWER”, „RADIO”, „ACC”, „GAUGE”, „TURN”, „ECUI G”, „WYCIERACZKA”, „4WD”, „OGRZEWANIE”, „KLIMATYZACJA”, „TYL”, „PANEL”, „STOP”, „ALT-S”
2050A NAGRZEWNICA – Klimatyzator
2140A AM1 – Stacyjka, układ rozruchowy, przekaźnik czyszczenia reflektorów, podgrzewanie paliwa, bezpieczniki: „ECU-B”, „MIERNIK” „POWER”
2230A AM2 – Stacyjka
Przekaźnik
R1Opornik
R2Światło boczne (TYL)
R3Reflektory (GŁOWA)
R4Podgrzewacz
R5Rozrusznik
R6Jednostka sterująca silnika (EFI)

Typ 2

Zdjęcie

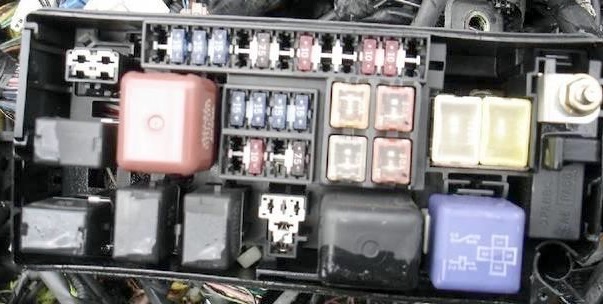

Zdjęcie 3

Schemat z okładki skrzynki

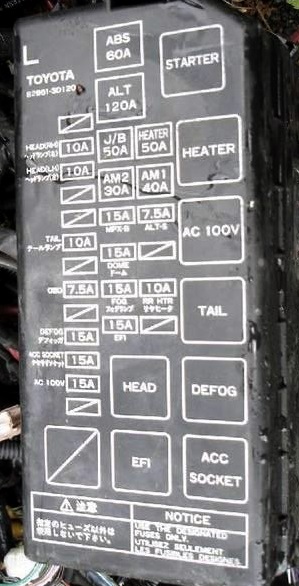

Pokrycie 2

Schemat

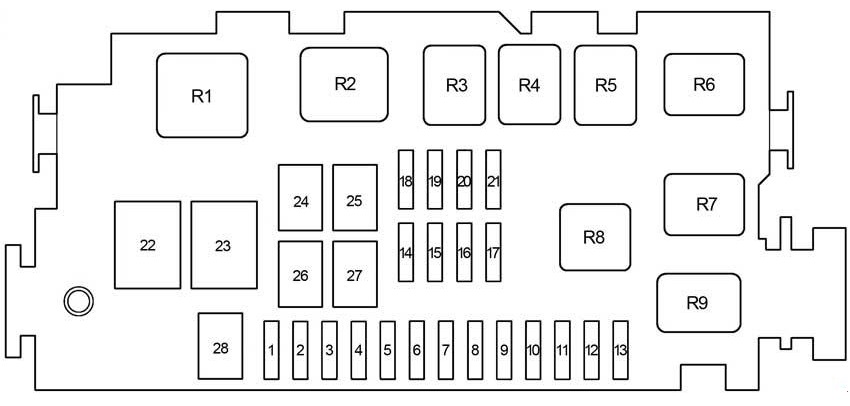

Schemat 3

Oznaczenie

1
210A GŁOWICA (RH) – Prawy reflektor
3GŁOWICA 10A (LH) – Lewy reflektor
410A HEAD (RL) – Światło mijania prawe
510A HEAD (LL) – Światło mijania lewe
610A TYŁ – Światło pozycyjne, oświetlenie tablicy rejestracyjnej
77,5A STA – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy, zestaw wskaźników
810A A/C – Klimatyzacja
9Nieużywany
10Nieużywany
11Nieużywany
12Nieużywany
13Nieużywany
14Klakson 15A – Sygnał dźwiękowy
1515A DOME – System audio, oświetlenie wnętrza, zegar, oświetlenie osobiste, oświetlenie drzwi, światła do jazdy dziennej, zestaw wskaźników
167,5A OBD – Złącze diagnostyczne
1715A EFI – 2RZ-FE, 3RZ-FE: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
15A ECD – 1KZ-TE, 5L-E: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
20A AM2 – Diesel: Stacyjka, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
187,5A ALT − S – Układ ładowania
1915A ODMGŁAWANIE – Ogrzewana tylna szyba
2010A STOP – Światło stopu
21Nieużywany
2260A ABS – Benzyna: ABS
80A GLOW, ABS – Diesel: Podgrzewacz, ABS
2380A ALT – 45A, 55A: Bezpieczniki: „ABS”, „AM1”, „STA”, „ECU-B”, „POWER”, „RADIO”, „ACC”, „GAUGE”, „TURN”, „ECUI G „,” WYCIERACZKA”, „NAPĘD NA 4 koła”, „NAGRZEWNICA”, „KLIMATYZACJA”, „OPON”, „PANEL”, „STOP”, „ALT-S”
100A ALT – 70A: Bezpieczniki: „ABS”, „AM1”, „STA”, „ECU-B”, „POWER”, „RADIO”, „ACC”, „GAUGE”, „TURN”, „ECUI G”, „WYCIERACZKA”, „4WD”, „OGRZEWANIE”, „KLIMATYZACJA”, „TYL”, „PANEL”, „STOP”, „ALT-S”
2450A HEATER – Nagrzewnica, bezpiecznik: “AC”
2540A AM1 – Układ rozruchowy
2630A WENTYLATOR CDS – Wentylator chłodzący
2730A AM2 – Zapłon, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
28 –
Przekaźnik
R1Benzyna: Rozrusznik
R2Podgrzewacz
R3Wentylator chłodzący (CDS FAN)
R4Światło boczne (TYL)
R5
R6
R7Jednostka sterująca silnika (EFI)
Jednostka sterująca silnika (ECD)
R8Reflektory (GŁOWA)
R9Opornik

Skrzynka przekaźników nr 1

Schemat przekaźnika 1

  • R1 – Rozrusznik (ST)
  • R2 – Świece żarowe (SUB GLW)

Skrzynka przekaźników nr 2

Schemat przekaźnika 1

  • R1 – Dim-Dip nr 3
  • R2 – Dim-Dip nr 2

Skrzynka przekaźników nr 3

Schemat przekaźnika 1

  • R1 – Wentylator chłodzący (CDS FAN)
  • R2 – Wentylator chłodzący (WENTYLATOR CDS NR 2)

Skrzynka przekaźników nr 4

Schemat przekaźnika 1

  • R1 – ABS silnika
  • R2 – Elektrozawór ABS
