Toyota Camry XV 50 (55) 7 generacja gamy modelowej Camry produkowana była w latach 2011, 2012, 2013, 2014, 2015, 2016, 2017. W tym czasie model przeszedł zmianę stylizacji. W tej publikacji przedstawimy opis bezpiecznika i przekaźnika Toyoty Camry w nadwoziu 50/55 wraz ze schematami skrzynek i ich lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.
Skrzynka bezpieczników przedziału pasażerskiego
Znajduje się pod deską rozdzielczą po stronie kierowcy.

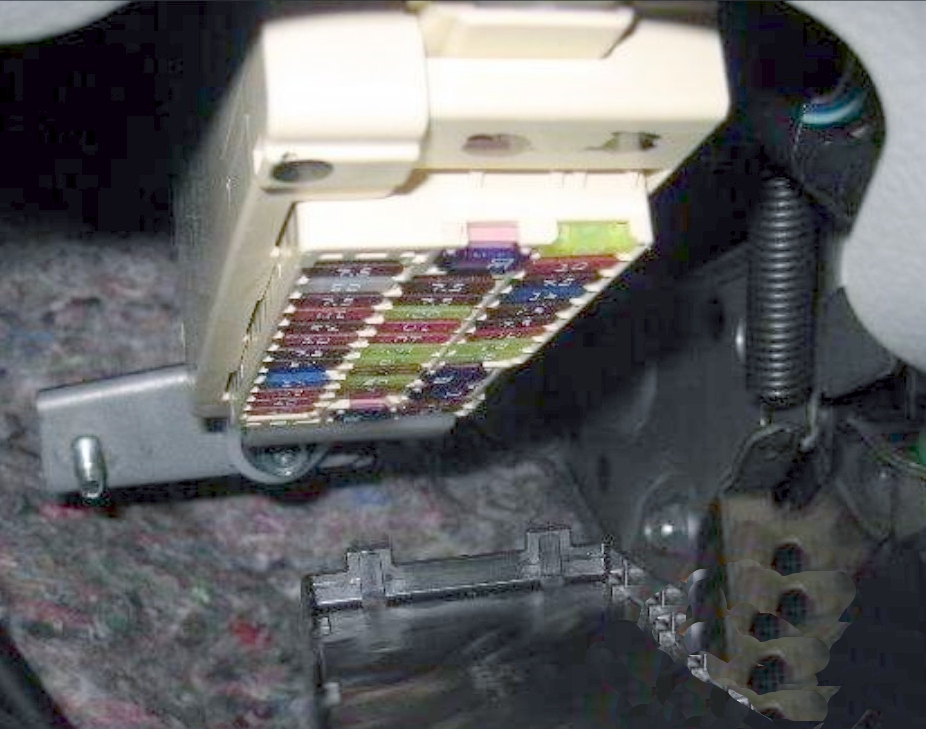

Zdjęcie

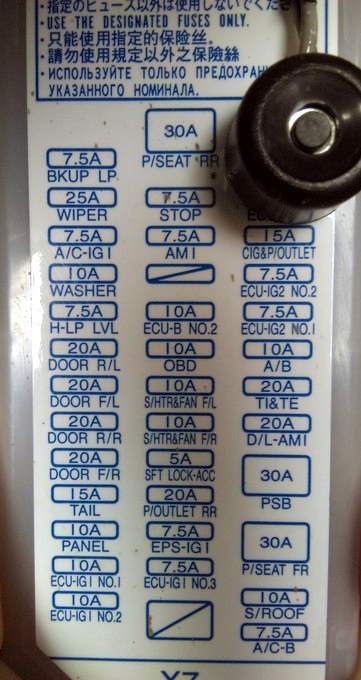

Sprawdź faktyczne przyporządkowanie elementów według schematów na osłonie ochronnej.

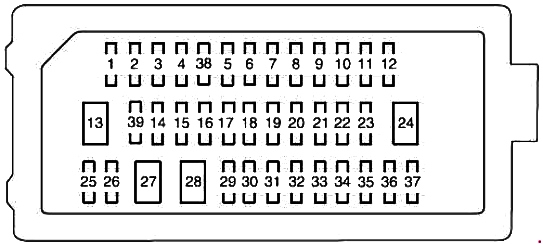

Schemat z okładki pudełka
Schemat
Opis
| 1 | 10A ECU-IG1 NO.2 – Środek do czyszczenia reflektorów, czujnik bezpiecznego parkowania Toyoty, system blokady zmiany biegów, podgrzewacze przednich siedzeń, włącznik audio z tyłu, układ klimatyzacji tylnej, ogrzewanie tylnych siedzeń, elektryczna regulacja tylnych siedzeń, system regulacji pochylenia i wysokości, komunikacja multipleksowa system audio, system nawigacji, lusterko wsteczne w kabinie pasażerskiej, wycieraczki i spryskiwacz przedniej szyby, tylna roleta przeciwsłoneczna |
| 2 | 10A ECU-IG1 NO.1 – Układ stabilizacji pojazdu, Elektryczne wentylatory chłodzące, Odmgławiacz tylnej szyby, Odmgławiacz zewnętrznego lusterka wstecznego, Czujnik kierownicy, Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa, Reflektory (światła mijania), układ ładowania akumulatora, Monitor martwego pola |
| 3 | PANEL 10A – Oświetlenie włączników, klimatyzacja, zapalniczka samochodowa, oświetlenie schowka podręcznego, oświetlenie dźwigni zmiany biegów, lampki do czytania, oświetlenie wnętrza, system audio, system nawigacji |
| 4 | 15A TYŁ – Światła postojowe przednie, światła postojowe tylne, oświetlenie tablicy rejestracyjnej, przednie światła przeciwmgielne, tylne światła przeciwmgielne |
| 5 | 7,5А EPS-IG1 – Elektryczny napęd kierownicy |
| 20A DOOR R/R – Szyba tylna prawa | |
| 6 | 7,5А ECU-IG1 NO.3 – Monitor martwego pola |
| 20A DOOR F/L – Szyba przednia lewa elektrycznie sterowana | |
| 7 | 10A S/HTR & FAN F/L – Podgrzewane siedzenia |
| 20A DOOR R/L – Tylne lewe okno elektryczne | |
| 8 | 7,5А H-LP LVL – Reflektory (światła mijania) |
| 9 | 10А PODKŁADKA – Wycieraczki i spryskiwacz szyby przedniej |
| 10 | 7.5AA/C-IG1 – Układ klimatyzacji |
| 11 | 25A WIPER – Wycieraczki i spryskiwacz szyby przedniej |
| 12 | 7.5A BKUP LP – Światła cofania, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, elektronicznie sterowana skrzynia biegów, system audio, system nawigacji |
| 13 | 30А DRZWI NR 1 – Elektryczne szyby |
| 14 | 5А WIPER-S – Środki czyszczące |
| 7,5А EPS-IG1 – Elektryczny napęd kierownicy | |
| 15 | 20A P / OUTLET RR – Gniazdo elektryczne tylne |
| 16 | 5A SFT LOCK-ACC – System blokowania przekładni |
| 17 | 20A DOOR R/R – Szyba tylna prawa |
| 10A S/HTR & FAN F/R – Nagrzewnice przedniego prawego siedzenia | |
| 18 | 20A DOOR R/L – Tylne lewe okno elektryczne |
| 10A S / HTR & FAN F / L – Nagrzewnice przedniego lewego siedzenia | |
| 19 | 10A OBD – System diagnostyki pokładowej |
| 20 | 10A ECU-B NR 2 – Elektryczne szyby, tylny przełącznik audio, tylna klimatyzacja, ogrzewanie tylnych siedzeń, elektrycznie sterowana regulacja tylnych siedzeń, tylna roleta przeciwsłoneczna |
| 21 | 20А DRZWI NR 2 – Okna |
| 22 | 7,5A AM1 – Układ rozrusznika, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 23 | 7,5A STOP – Światła tylne, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ kontroli stabilności, układ przeciwblokujący, elektronicznie sterowana skrzynia biegów, wysokie światło hamowania, inteligentny system otwierania pojazdu bez kluczyka, system blokowania skrzyni biegów |
| 24 | 30A P / SEAT RR – Elektryczny napęd regulacji tylnego siedzenia |
| 25 | 7,5AA/CB – Układ klimatyzacji |
| 26 | 10A S/DACH – Łukasz |
| 27 | 30A P / SEAT FR – Napęd elektryczny regulacji przedniego fotela |
| 28 | 30A PSB |
| 29 | 20A D/L-AM1 – System komunikacji multipleksowej, przycisk ryglowania wszystkich drzwi, przycisk otwierania bagażnika |
| 30 | 20A TI&TE – System regulacji pochylenia i wysokości kolumny kierownicy |
| 31 | 10A A/B – System poduszek powietrznych SRS, system klasyfikacji pasażera z przodu |
| 32 | 7.5A ECU-IG2 NO.1 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 33 | 7,5A ECU-IG2 NO.2 – Inteligentny system dostępu bezkluczykowego, monitor martwego pola |
| 34 | 15A CIG & P / OUTLET – Zapalniczka samochodowa, Gniazdo sieciowe |
| 35 | 7,5A ECU-ACC – Zegar, włącznik audio z tyłu, klimatyzacja tylna, ogrzewanie tylnych siedzeń, elektryczna regulacja tylnych siedzeń, tylna roleta przeciwsłoneczna, lusterka zewnętrzne, system komunikacji multipleksowej, system audio, system nawigacji |
| 36 | 10А S / HTR & FAN FI R – Podgrzewane siedzenia |
| 37 | 20A S / HTR RR – Podgrzewane tylne siedzenia |
| 38 | 20A DOOR F/R – Elektryczne okno przednie prawe, ECU sterujące lusterkiem zewnętrznym |
| 39 | 7,5A ECU-IG1 N0.3 |
Bezpiecznik zapalniczki jest oznaczony na schemacie jako CIG & P / OUTLET.
Skrzynka bezpieczników komory silnika
W komorze silnika skrzynka bezpieczników i przekaźników znajduje się po lewej stronie obok akumulatora. Zamykana pokrywą ochronną.
Zdjęcie poglądowe
Schemat
Przeznaczenie
| 1 | 5A METER-IG2 – Miernik i mierniki |
| 2 | 50A 2GR-FE: Elektryczne wentylatory chłodzące |
| 3 | 30A H-LPCLN – Środek do czyszczenia reflektorów |
| 4 | 50A HTR – Układ klimatyzacji |
| 5 | 120A ALT – bez ogrzewania tylnych siedzeń: Układ ładowania akumulatora |
| 140A ALT – z ogrzewaniem tylnych siedzeń: Układ ładowania akumulatora | |
| 6 | 30A ABS nr 2 – System kontroli stabilności pojazdu |
| 7 | 30A ST/AM2 – Układ rozrusznika, bezpieczniki: ECU-IG2 NO.1, A/B, ECU-IG2 NO.2 |
| 8 | 30A H-LP-MAIN – Bezpieczniki: H-LP LH-LO, H-LP RH-LO, MNL H-LP LVL, reflektory (światła mijania) |
| 9 | 50A ABS NR 1 – System kontroli stabilności pojazdu |
| 10 | 80A EPS – Wspomaganie kierownicy |
| 11 | 7,5A S-HORN – Bezpiecznik: S-HORN |
| 12 | 10A KLAKSON – Sygnał dźwiękowy |
| 13 | 15A EFI NR 2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, skrzynia biegów sterowana elektronicznie |
| 14 | 7.5A EFI NO.3 – 2AR-FE: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, elektronicznie sterowana skrzynia biegów |
| 10A EFI NO.3 – 2GR-FE: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, elektronicznie sterowana skrzynia biegów | |
| 15 | 7.5A INJ – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, skrzynia biegów sterowana elektronicznie |
| 16 | 7.5A ECU-IG2 NO.3 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, skrzynia biegów sterowana elektronicznie, układ blokady kolumny kierownicy, skrzynia biegów sterowana elektronicznie |
| 17 | 15A IGN – Układ rozrusznika |
| 18 | 20A D / L-AM2 – System blokowania wszystkich drzwi |
| 19 | 25А IG2-MAIN – Bezpieczniki: IGN, INJ, METER-IG2, ECU-IG2 NO.3, A/B, ECU-IG2 NO.2, ECU-IG2 NO.1 |
| 20 | 7,5А ALT-S – Układ ładowania akumulatora |
| 21 | 5A MAJDZIEŃ |
| 22 | 15А TURN & HAZ – Kierunkowskazy, światła awaryjne, przyrządy pomiarowe |
| 23 | 10A STRG LOCK – Układ blokady kolumny kierownicy |
| 24 | 15A AMP – System audio |
| 25 | 15A H-LP LH-LO Samochody z reflektorami halogenowymi: Reflektor lewy (światła mijania), ręczna regulacja zasięgu reflektorów |
| 20A H-LP LH-LO – Samochody z reflektorami wyładowczymi: Reflektor lewy (światła mijania) | |
| 26 | 15A H-LP RH-LO – Samochody z reflektorami halogenowymi: Reflektor prawy (światła mijania) |
| 20A H-LP RH-LO – Samochody z reflektorami wyładowczymi: Reflektor prawy (światła mijania) | |
| 27 | 7.5A MNL H-LP LVL – Pojazdy z reflektorami wyładowczymi: Ręczna regulacja zasięgu reflektorów |
| 28 | 30A EFI-MAIN NO.1 – Układ wtrysku wielopunktowego / sekwencyjny wielopunktowy układ wtrysku paliwa, skrzynia biegów sterowana elektronicznie, bezpieczniki: EFI NO.2, EFI NO.3, czujnik A/F |
| 29 | 5A SMART – Inteligentny system dostępu bezkluczykowego |
| 30 | 10A ETCS – Elektroniczne sterowanie przepustnicą |
| 31 | 20A HOLOWANIE |
| 32 | 7.5A EFI NO.1 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, skrzynia biegów sterowana elektronicznie, skrzynia biegów sterowana elektronicznie |
| 33 | 20A EFI-MAIN N0.2 – 2AR-FE: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, elektronicznie sterowana skrzynia biegów |
| 20A A/F – 2GR-FE: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, elektronicznie sterowana skrzynia biegów | |
| 34 | 7,5А AM 2 – Inteligentny system dostępu bezkluczykowego |
| 35 | 20А RADIO-B – System audio, system nawigacji |
| 36 | 7,5A DOME – Zegar, oświetlenie lusterek, oświetlenie wnętrza, lampki do czytania, oświetlenie bagażnika, oświetlenie stopni drzwi |
| 37 | 10A ECU-B NR 1 – System komunikacji multipleksowej, inteligentny system dostępu bezkluczykowego, oprzyrządowanie, system regulacji pochylenia i wysokości kolumny kierownicy, czujnik w kierownicy, pilot zdalnego sterowania |
Przekaźnik
- R1 – ST – Rozrusznik
- R2 – KLAKSON – Przekaźnik dźwiękowy
- R3 – H-LP – Przekaźnik reflektorów
Na naszym kanale YouTube zamieściliśmy film. Oglądaj i subskrybuj.
To wszystko. Jeżeli wiesz jak ulepszyć materiał lub masz jakieś pytania pisz w komentarzach.
