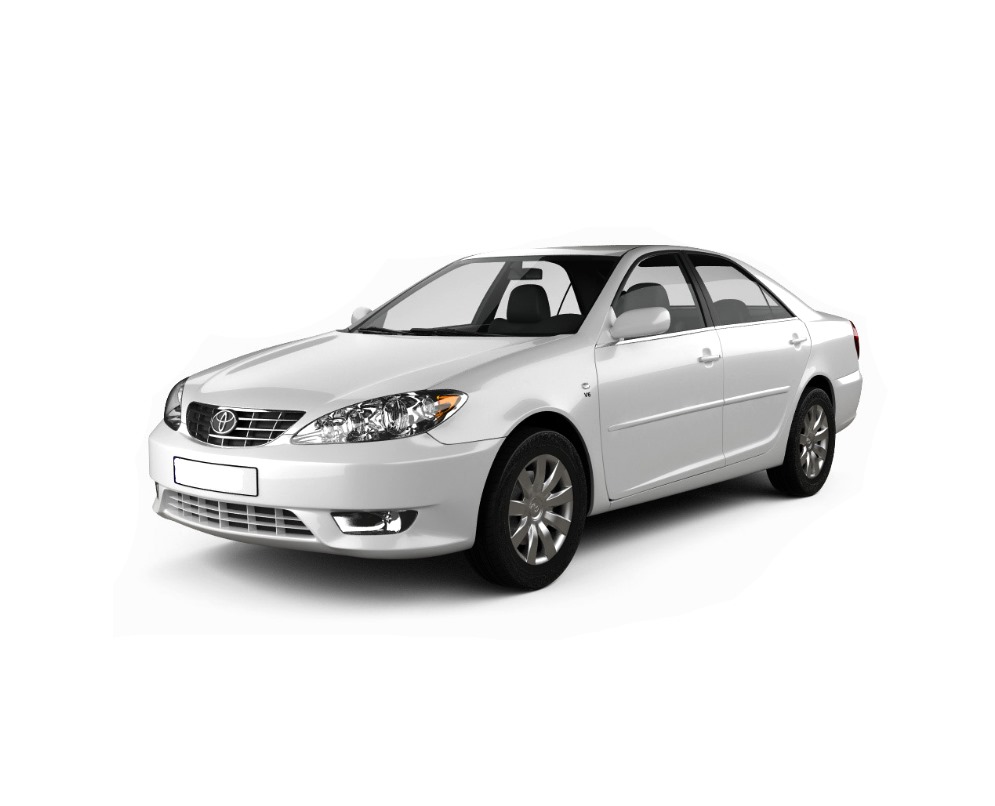

Toyota Camry VX30 to Camry 5 generacji, która była produkowana w latach 2001, 2002, 2003, 2004, 2005 i 2006. W tym artykule przedstawimy opis bezpieczników i przekaźników do Toyoty Camry 30 wraz ze schematami skrzynkowymi, zdjęciami ich wykonania i lokalizacje. Osobno podkreślimy bezpiecznik zapalniczki. Materiał ten przyda się także posiadaczom Toyoty Camry Solara .
Liczba elementów w pudełkach i ich rozmieszczenie mogą się różnić. Zapoznaj się z informacjami technicznymi lub schematami na pokrywie urządzenia.
Przedział pasażerski
Skrzynka bezpieczników znajduje się na dole deski rozdzielczej, po stronie kierowcy, za osłoną zabezpieczającą.
Przekaźnik kierunkowskazów montowany jest osobno na lewym słupku.
Schemat z okładki pudełka
Schemat
Opis bezpieczników
| 1 | 10A ECU-B – Układ przeciwblokujący, klimatyzacja, zegar, zestaw wskaźników, tempomat, sterownik skrzyni biegów, kontrolka automatycznej skrzyni biegów, sterownik silnika, immobilizer, reflektory, oświetlenie wnętrza, brzęczyk kluczyka zapłonu, automatyczne wyłączanie kierunkowskazów, szyberdach , sterownik osprzętu elektrycznego nadwozia, system audio, nawigacja, elektryczne szyby, brzęczyk pasa bezpieczeństwa, zabezpieczenie przed kradzieżą, zamek centralny, sterownik centralnego zamka, system stabilizacji pojazdu |
| 2 | 7,5A DOME – Oświetlenie stacyjki, oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie lusterek kosmetycznych, sterownik bramy garażowej, zegar, wyświetlacz temperatury zewnętrznej, wyświetlacz wielofunkcyjny |
| 3 | 15A CIG – Zapalniczka samochodowa |
| 4 | 5A ECU-ACC – Zegar, zestaw wskaźników, ECU nadwozia, jednostka sterująca lusterkami |
| 5 | 10А RAD NO.2 – System audio, nawigacja |
| 6 | PUNKT ZASILANIA 15A – Gniazdo |
| 7 | 20А RAD NO.1 – System audio, nawigacja |
| 8 | 10A WSKAŹNIK1 – Zestaw wskaźników, zegar, czujnik temperatury zewnętrznej, wyświetlacz wielofunkcyjny, blokada wybieraka skrzyni biegów, brzęczyk pasa bezpieczeństwa (wskaźnik) |
| 9 | 10А ECU-IG – Układ przeciwblokujący, automatyczne sterowanie oświetleniem, reflektory, oświetlenie wnętrza, brzęczyk kluczyka w stacyjce, szyberdach, jednostka sterująca osprzętem elektrycznym nadwozia, podnośniki szyb, zabezpieczenie przed kradzieżą, centralny zamek, |
| 10 | 25A WIPER – Wycieraczka ekranu |
| 11 | 10A HTR – Klimatyzator |
| 12 | 10A MIR HTR – Podgrzewane lusterka |
| 13 | 5A AM1 – Układ rozruchowy |
| 14 | 15A FOG – Przednie światło przeciwmgielne |
| 15 | 15А SŁOŃCE – CIEŃ – Zasłona tylna |
| 16 | 10A GAUGE2 – Samościemniające się lusterko wewnętrzne, kompas, szyberdach, światła cofania, kontrolka automatycznej skrzyni biegów, tempomat |
| 17 | PANEL 10A – Oświetlenie schowka podręcznego, zegar, wyświetlacz temperatury zewnętrznej, wyświetlacz wielofunkcyjny, oświetlenie zestawu wskaźników, wskaźnik nadbiegu |
| 18 | 10A TYŁ – Światło pozycyjne, oświetlenie tablicy rejestracyjnej |
| 19 | 20A PWR NO.4 – Szyba tylna lewa |
| 20 | 20A PWR NR 2 – Podnośnik szyby bocznej kierowcy, zamek drzwi pasażera |
| 21 | 7,5A OBD – Złącze diagnostyczne |
| 22 | 20A SEAT HTR – Podgrzewane siedzenia |
| 23 | 15A PODKŁADKA – Spryskiwacz szyby przedniej |
| 24 | 10A FAN RLY – Wentylator chłodzący |
| 25 | 15A STOP – żarówki świateł stopu, dodatkowe światło stopu, układ przeciwblokujący, tempomat |
| 26 | 5A PALIWO OTWARTE – Klapa wlewu paliwa |
| 27 | 25A DRZWI NR 2 – Centrala sterująca osprzętem elektrycznym nadwozia (centralny zamek, sterowanie bezprzewodowe, automatyczne ryglowanie drzwi) |
| 28 | 25A AMP – Wzmacniacz |
| 29 | 20A PWR NR 3 – Podnośnik szyby tylnej prawy |
| 30 | SIEDZENIE 30A PWR – Fotele elektrycznie sterowane |
| 31 | 30A PWR NR 1 – Podnośnik szyb od strony kierowcy, ryglowanie drzwi kierowcy, szyberdach |
| 32 | 40A DEF – Ogrzewana tylna szyba |
Za działanie zapalniczki odpowiada bezpiecznik nr 3 przy 15A.
Niektóre przekaźniki można zamontować z tyłu skrzynki.
Przeznaczenie przekaźnika
| R1 | Światła przeciwmgielne |
| R2 | Światło boczne |
| R3 | Przekaźnik pomocniczy |
| R4 | Ogrzewana tylna szyba |
| R5 | Zapłon |
| R6 | Zasilanie okna |
Komora silnika
Główne pudełko
Pod maską główna skrzynka bezpieczników i przekaźników znajduje się po lewej stronie komory silnika.
Schemat
Oznaczenie
| 1 | 100А ALT – 2AZ-FE (2002-2003): Bezpieczniki: „DEF”, „PWR NO.1”, „PWR NO.2”, „PWR NO.3”, „PWR NO.4”, „STOP”, „DRZWI NR 2”, „OBD”, „PWR SEAT”, „FUEL OTWARTE”, „FOG”, „AMP”, „PANEL”, „TAIL”, „AM1”, „CIG”, „POWER POINT”, „RAD NR 2”, „ECU-ACC”, „WSKAŹNIK1”, „WSKAŹNIK2”, „ECU-IG”, „WIPER”, „Podkładka”, „HTR (10 A)”, „SEAT HTR” i „ CIEŃ PRZECIWSŁONECZNY “ |
| 120А ALT – 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Bezpieczniki: DEF ”,„ PWR NR 1 ”,„ PWR NR 2 ”,„ PWR NR 3 ”,„ PWR NR. 4”, „STOP”, „DRZWI NR 2”, „OBD”, „PWR SEAT”, „PALIWO OTWARTE”, „MGŁA”, „WZMACNIACZ”, „PANEL”, „OGON”, „AM1”, „CYG”. ”,„ PUNKT MOCY ”,„ RAD NR 2 ”,„ ECU-ACC ”,„ WSKAŹNIK1 ”,„ WSKAŹNIK2 ”,„ ECU-IG ”,„ WYCIERACZKA ”,„ PODKŁADKA ”,„ HTR (10 A) ”, „SEAT HTR” i „OSŁONA PRZECIWSŁONECZNA” | |
| 2 | 60A ABS NR 1 2002-2003: Układ przeciwblokujący, układ stabilizacji pojazdu, kontrola trakcji, układ wspomagania hamulców |
| 50A ABS NR 1 – 2003-2006: Układ przeciwblokujący, układ stabilizacji pojazdu, kontrola trakcji, układ wspomagania hamowania | |
| 3 | 15A HEAD LH LWR – Lewe światło mijania, zestaw wskaźników, światło przeciwmgielne, sterownik nadwozia |
| 4 | 15A HEAD RH LWR – Światło mijania prawe, korektor reflektorów, sterownik nadwozia |
| 5 | 5A DRL – Światła do jazdy dziennej |
| 6 | 10A A/C – Klimatyzacja |
| 7 | Nieużywany |
| 8 | Nieużywany |
| 9 | Nieużywany |
| 10 | 40А MAIN – Bezpieczniki: „HEAD LH LWR”, „HEAD RH LWR”, „HEAD LH UPR”, „HEAD LH UPR” i „DRL” |
| 11 | 40A ABS nr 2 – Układ przeciwblokujący, układ stabilizacji pojazdu, kontrola trakcji, układ wspomagania hamowania |
| 12 | 30A RDI – Wentylator chłodzenia silnika |
| 13 | 30A CDS – Wentylator klimatyzacji |
| 14 | 50A HTR – Klimatyzacja |
| 15 | 30A ADJ PDL – Elektryczny pedał gazu |
| 16 | 30A ABS nr 3 – Układ przeciwblokujący, układ stabilizacji pojazdu, kontrola trakcji, układ wspomagania hamowania |
| 17 | 30A AM2 – Układ rozruchowy, bezpieczniki: „IGN” i „IG2” |
| 18 | 10А HEAD LH UPR – Światło drogowe lewe |
| 19 | 10A HEAD RH UPR – Światło drogowe prawe |
| 20 | 5A ST – Zestaw wskaźników, rozrusznik, zapłon |
| 21 | 5A TEL – Telefon |
| 22 | 5А ALT-S – Układ ładowania akumulatora |
| 23 | 15A IGN – Układ rozruchowy |
| 24 | 10A IGN2 – Układ przeciwblokujący. układ ładowania akumulatora, zestaw wskaźników, tempomat, sterownik skrzyni biegów, kontrolka automatycznej skrzyni biegów, sterownik silnika, kontrolka niezapiętych pasów bezpieczeństwa, system stabilizacji pojazdu, kontrola trakcji |
| 25 | 25A DOOR1 – Sterownik wyposażenia elektrycznego nadwozia, zabezpieczenie przed kradzieżą, zamek centralny, sterownik centralnego zamka |
| 26 | 20A EFI – Tempomat, sterownik skrzyni biegów, wskaźnik automatycznej skrzyni biegów, sterownik silnika |
| 27 | 10A KLAKSON – Sygnał dźwiękowy |
| 28 | 30A DCC – Bezpieczniki: „ECU-B”, „RAD NO.1” i „DOME” |
| 29 | 25A A/F – Jednostka sterująca silnika |
| 30 | Nieużywany |
| 31 | 10А ETCS – Jednostka sterująca silnika, tempomat |
| 32 | 15А HAZ – Kierunkowskazy, alarm |
| R1 | Nieużywany |
| R2 | Nieużywany |
| R3 | Światła do jazdy dziennej (nr 2) |
| R4 | Światła do jazdy dziennej (nr 3) |
| R5 | Wentylator chłodzący (nr 2) |
| R6 | Światła do jazdy dziennej (nr 4) |
Dodatkowe pudełko
Znajduje się obok akumulatora.
Schemat
Przeznaczenie
1 – 7,5А ABS NR 4 – Układ przeciwblokujący, układ stabilizacji pojazdu, kontrola trakcji, układ wspomagania hamowania
R1 – Nieużywany
R2 – Układ przeciwblokujący
R3 – ABS
To wszystko. Jeśli masz coś do dodania – napisz w komentarzach.
