Toyota Town Ace Noah bezpieczniki i przekaźniki

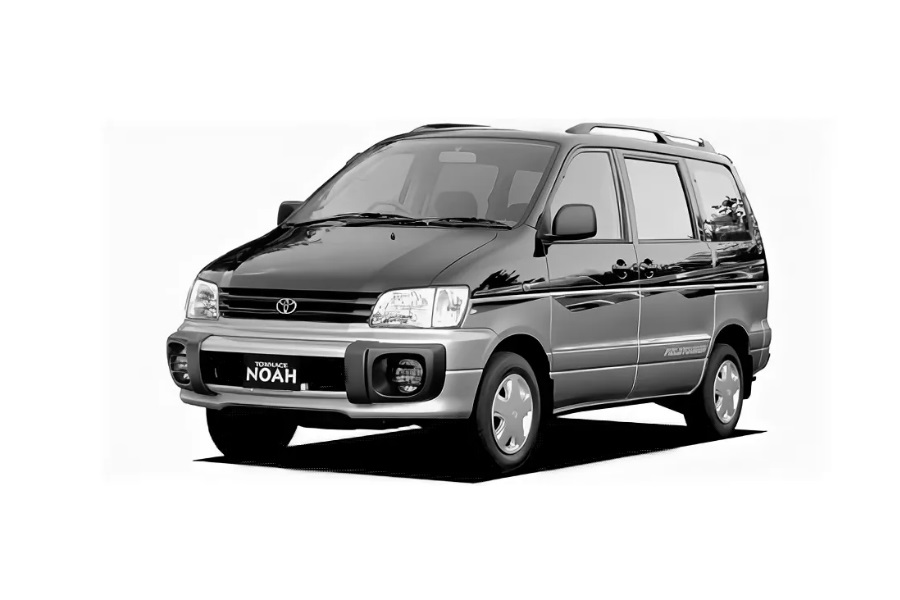

Toyota Town Ace Noah nazwa zwyczajowa i seria minivanów wyprodukowanych w latach 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2 002, 2003, 2004 do chwili obecnej w różnych modyfikacjach i generacjach. W tym materiale pokażemy lokalizację elektronicznych jednostek sterujących, opis przeznaczenia bezpieczników i przekaźników Toyoty Town Ice Noach w najpopularniejszych wersjach. Zwróć uwagę na bezpiecznik zapalniczki.

Konstrukcja skrzynek, przeznaczenie znajdujących się w nich elementów oraz ich rozmieszczenie mogą różnić się od przedstawionych i zależeć od roku produkcji oraz poziomu wyposażenia elektrycznego.

Lokalizacja

Typ 1

Schemat (do 1998 r.)

Opis

1. Skrzynka przekaźników ABS
2. skrzynka przekaźników komory silnika nr 2 (RJB nr 2)
3. przekaźnik sterujący przesuwanym dachem
4. system przekaźników EasyClose
5. tuner telewizyjny
6. przekaźnik trybu ogrzewania „STOPA”
7. przekaźnik klimatyzatora
8. wzmacniacz klimatyzacji
9. elektroniczna jednostka sterująca klimatyzatora
10. przekaźnik układu sterowania drzwiami przesuwnymi (od 01.1998)
11. przekaźnik układu sterowania drzwiami przesuwnymi (do 01.1998)
12. odbiornik zdalnego zamka
13. Elektroniczna jednostka sterująca ABS
14. Elektroniczna jednostka sterująca parkowaniem
15. blok montażowy pod deską rozdzielczą
16. skrzynka przekaźników (po prawej)
17. skrzynka przekaźników (przekaźnik przesuwanego dachu)
18. wzmacniacz dźwięku
19. Elektroniczna jednostka sterująca SRS (centralny czujnik SRS)
20. elektroniczna jednostka sterująca silnikiem

Typ 2

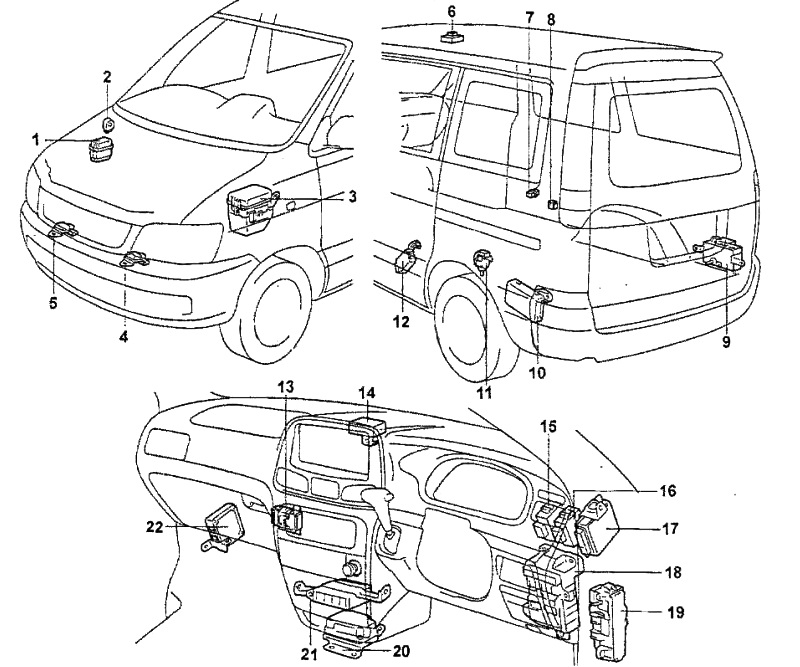

Schemat (od 1998 r.)

Przeznaczenie

1. Skrzynka przekaźników ABS
2. brzęczyk zdalnego zamka
3. skrzynka przekaźników nr 2 w komorze silnika (R/B nr 2)
4. lewy przedni czujnik SRS
5. prawy przedni czujnik SRS
6. przekaźnik sterujący przesuwanym dachem
7. przekaźnik klimatyzatora
8. przekaźnik trybu ogrzewania „STOPA”
9. tuner telewizyjny
10. sterownik drzwi przesuwnych
11. brzęczyk drzwi przesuwnych
12. system przekaźników EasyClose
13. wzmacniacz klimatyzacji
14. odbiornik zdalnego zamka
15. przekaźnik sterujący drzwiami przesuwnymi
16. jednostka sterująca elektronicznego systemu parkowania
17. Elektroniczna jednostka sterująca ABS
18. blok montażowy pod deską rozdzielczą
19. skrzynka przekaźników (po prawej)
20. Elektroniczna jednostka sterująca SRS (centralny czujnik SRS)
21. jednostka sterująca widokiem z tyłu
22. elektroniczna jednostka sterująca silnikiem

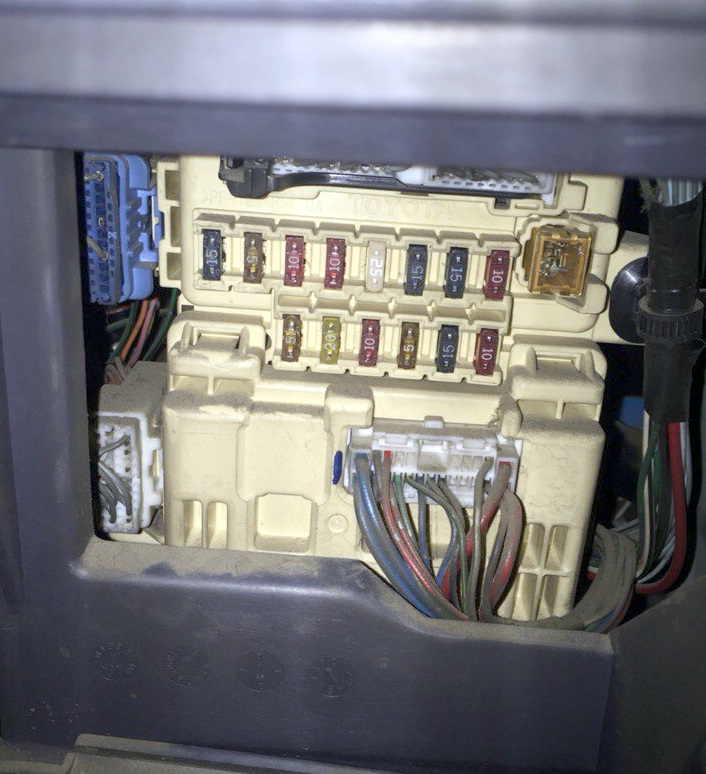

Skrzynka bezpieczników przedziału pasażerskiego

Główna skrzynka bezpieczników i przekaźników w kabinie pasażerskiej znajduje się pod deską rozdzielczą, po stronie kierowcy, za osłoną ochronną.

Typ 1

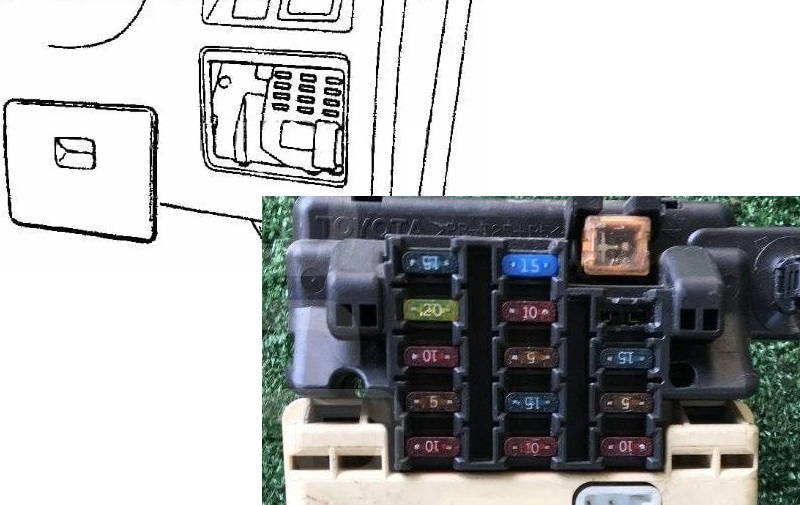

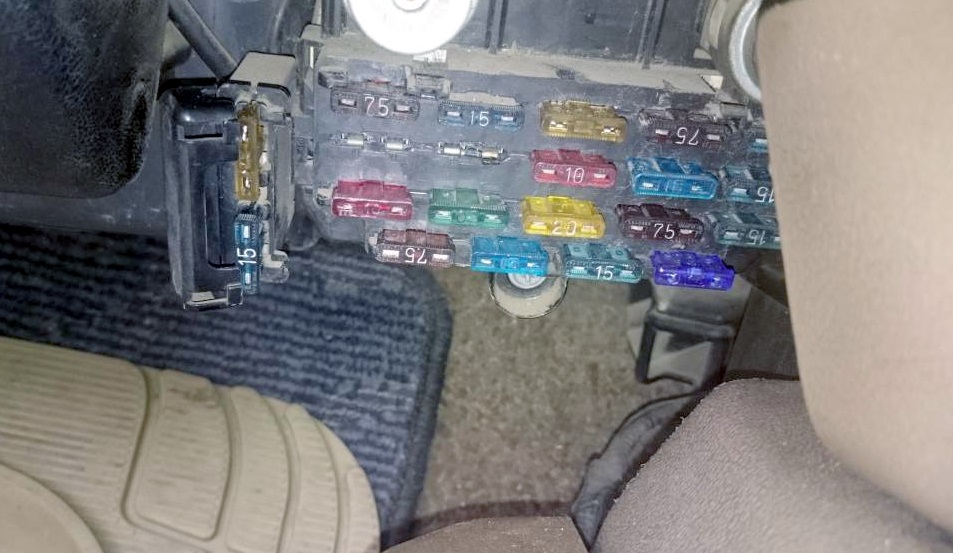

Zdjęcie poglądowe ich wykonania

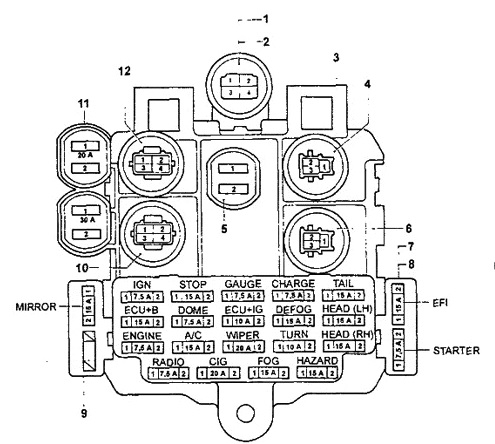

Schemat

Opis

1. główny przekaźnik wtrysku dla 3Y-EU;
2. przekaźnik podgrzewania paliwa do silników wysokoprężnych;
3. blok montażowy nr 1;
4. przekaźnik tylnej klapy;
5. bezpiecznik termiczny przedniej nagrzewnicy 30A;
6. przekaźnik reflektorów;
7. System zarządzania silnikiem i autodiagnostyki EFI;
8. rozrusznik;
9. sterowanie lusterkami jednostki do regulacji lusterek;
10. przekaźnik wentylatora przedniej nagrzewnicy;
11. Przekaźnik termiczny zasilania POWER, poniżej przekaźnika termicznego wentylatora tylnej nagrzewnicy bez numeru;
12. główny przekaźnik silnika.

• IGN – zapłon;
• STOP – światła stopu;
• WSKAŹNIK – zawór O/D, lampki ostrzegawcze w tablicy rozdzielczej, zawór przełączający 2WD-4WD;
• CHARGE – układ ładowania akumulatora (lampy);
• TYL – światła pozycyjne;
• ECU + B – (akumulator elektrycznej centrali sterującej) – elektryczna centrala sterująca zasilana z baterii;
• KOPUŁA – oświetlenie wnętrza;
• ECU + IG – (elektryczna jednostka sterująca zapłonem) – elektryczna jednostka sterująca zasilaniem ze stacyjki;
• DFOG – ogrzewanie tylnej szyby;
• HEAD (LH) – reflektor lewy;
• SILNIK – odbiorniki – dystrybutor, przekaźnik główny, jednostki sterujące;
• A/C – klimatyzator;
• WYCIERACZKA – wycieraczki szyby przedniej;
• TURN – system kierunkowskazów;
• HEAD (RH) – prawy reflektor;
• RADIO – radio;
• CIG – zegarek, zapalniczka;
• MGŁA – światła przeciwmgielne;
• ZAGROŻENIE – alarm, sygnał dźwiękowy.

Typ 2

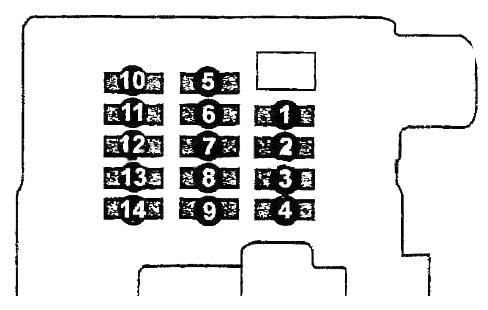

Schemat

Przeznaczenie

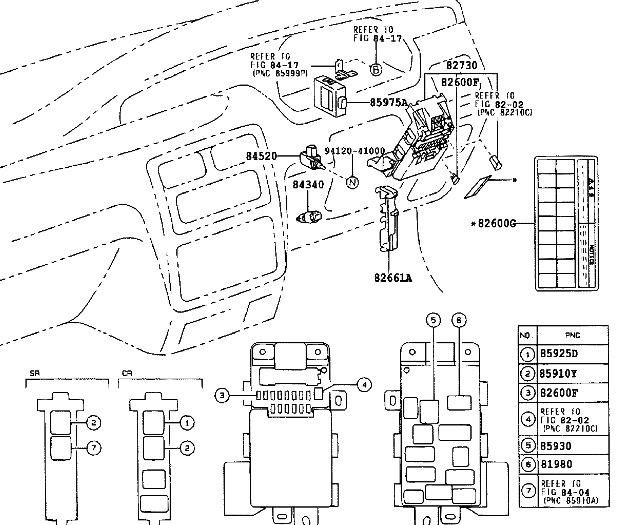

Typ 3

Sprawdź przeznaczenie elementów na podstawie schematów znajdujących się na odwrocie pokrywy pudełka.

Na odwrotnej stronie skrzynki zamontowany jest przekaźnik napędu szyb i kierunkowskazów.

85975A PRZEKAŹNIK, ZAMYKACZ DRZWI PRZESUWNYCH
94120-41000 NAKRĘTKA (DO STOPU PEDAŁÓW SPRZĘGŁA)
84340 ZESPÓŁ PRZEŁĄCZNIKA, LAMPA STOP
84520 ZESPÓŁ PRZEŁĄCZNIKA, START SPRZĘGŁA 82730 BLOK, ZŁĄCZE
TABLICY PRZYRZĄDÓW
82600F BEZPIECZNIK, BLOK BEZPIECZNIKÓW
82600 PŁYTKA G, UWAGA (DLA BEZPIECZNIKA)
82661A POKRYWA , BLOK PRZEKAŹNIKÓW, NR 2
85925D PRZEKAŹNIK, NAGRZEWNICA PTC
85910Y PRZEKAŹNIK, NAGRZEWNICA TYLNA
81980 ZESPÓŁ kierunkowskazów, kierunkowskaz
85930 ZESPÓŁ PRZEKAŹNIKA, SZYBY ELEKTRYCZNEJ

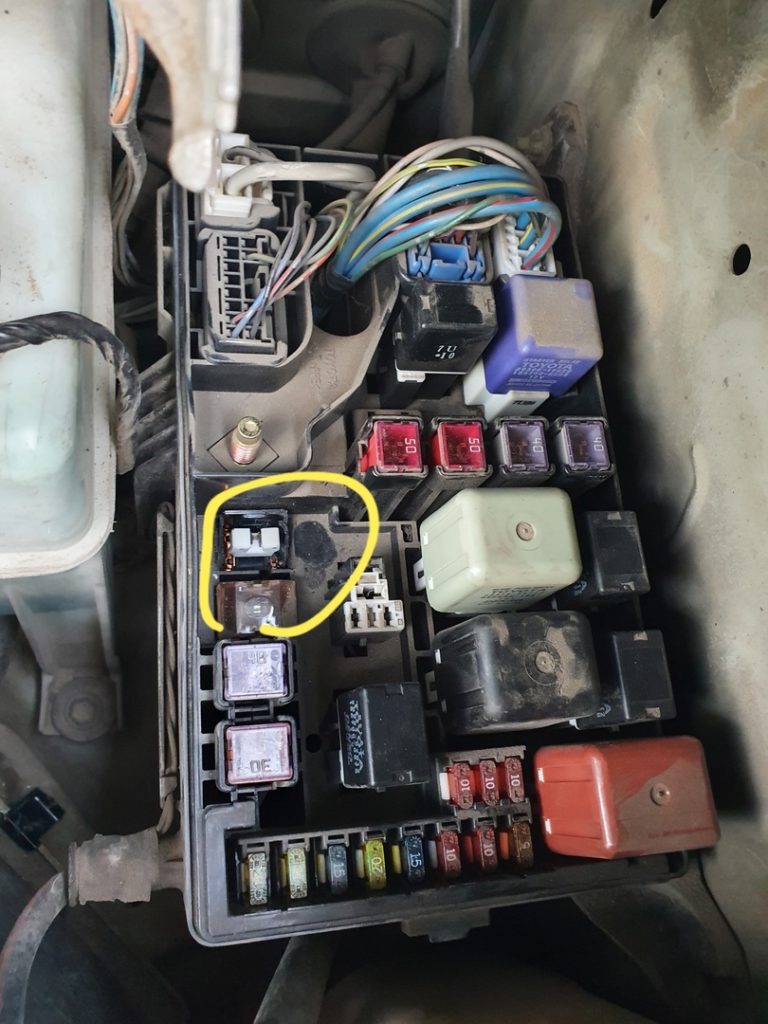

Skrzynka bezpieczników i przekaźników pod maską

Znajduje się po lewej stronie, obok akumulatora.

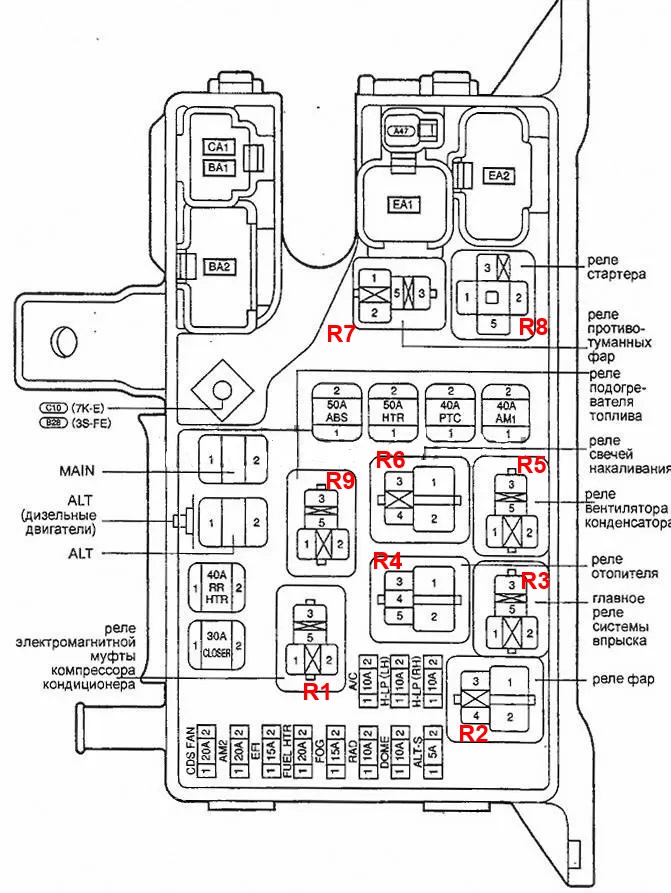

Schemat

Oznaczenie

1. Generator ALT-S 5 A
2. DOME 10 A Oświetlenie wewnętrzne
3. Radio RAD 10A
4. FOG 15 A Światła przeciwmgielne
5. CLOSER 15 A Pomoc w zamykaniu drzwi przesuwnych
6. EFl (benzyna) 15 A Układ wtrysku paliwa / FUEL HTR (diesel) 20 A Elektroniczna jednostka sterująca silnikiem
7. AM2 20 A Stacyjka
8. CDS FAN 20 A Wentylator skraplacza
9. H-LP (RH) 10 A Prawy reflektor
10. H-LP (LH) 10 A Lewy reflektor
11. Klimatyzator 10 A

• R1 Przekaźnik sprężarki klimatyzacji
• Przekaźnik reflektorów R2
• Przekaźnik główny R3 układu wtryskowego
• Przekaźnik grzejnika R4
• Przekaźnik wentylatora R5
• Przekaźnik świec żarowych R6
• Przekaźnik świateł przeciwmgłowych R7
• Przekaźnik rozrusznika R8
• Przekaźnik podgrzewacza paliwa R9

Jeśli wiesz jak ulepszyć materiał – napisz w komentarzach.
