Toyota Duet była produkowana w latach 1998, 1999, 2000, 2001, 2002 z oznaczeniami nadwozia 100/110. W niektórych krajach jest również znany jako Daihatsu Sirion (kierownica po lewej stronie) i Daihatsu Storia (kierownica po prawej stronie). Materiał ten nadaje się również dla właścicieli Daihatsu Terios 1997-2009, ponieważ te samochody mają podobne schematy połączeń. W tej publikacji przedstawimy opis bezpieczników i przekaźników Toyoty Duet (Daihatsu Terios) wraz ze schematami skrzynkowymi i zdjęciami ich wykonania. Podświetl bezpiecznik zapalniczki.

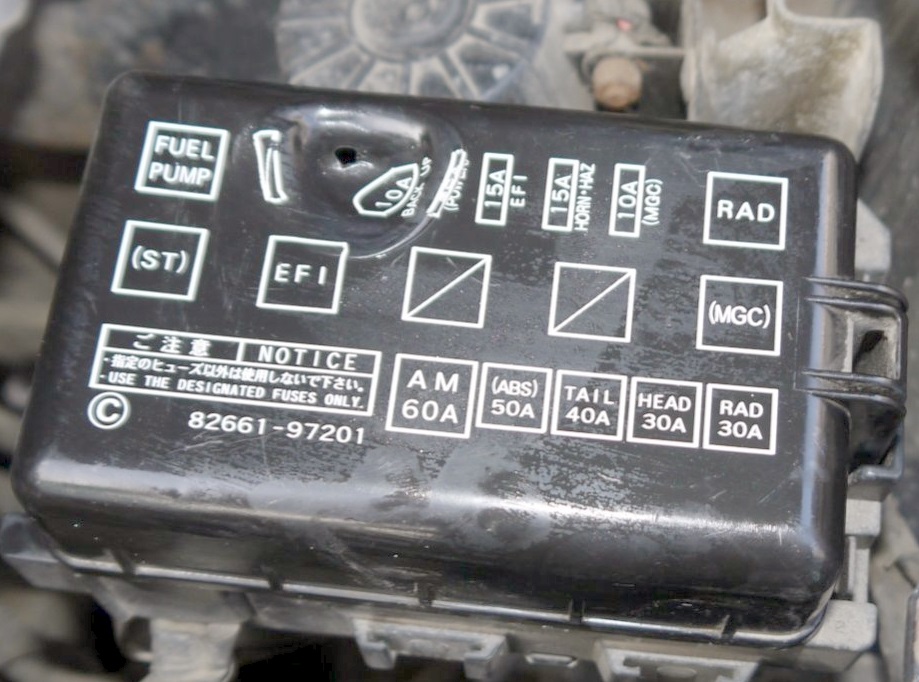

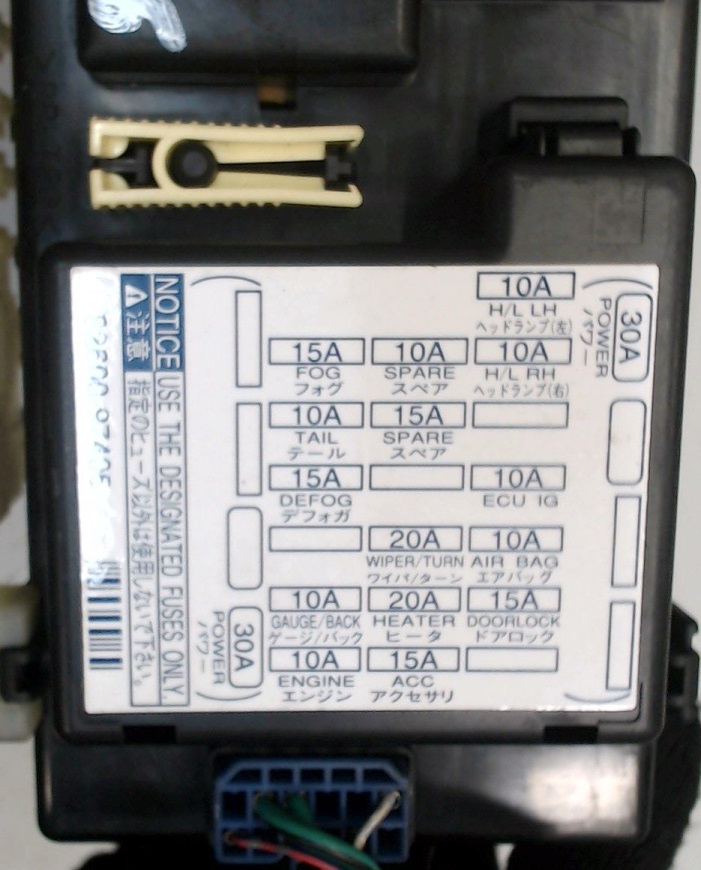

Sprawdź przeznaczenie elementów na podstawie schematów na okładce pudełka
Skrzynka bezpieczników przedziału pasażerskiego

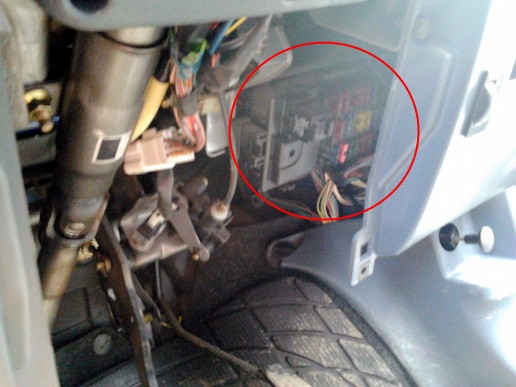

Znajduje się pod deską rozdzielczą.

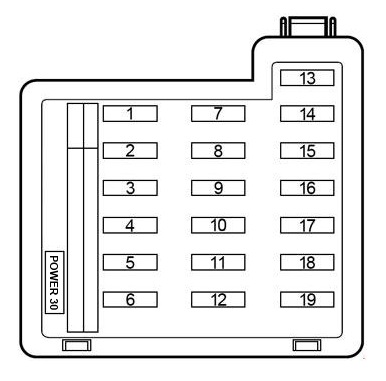

Schemat z skrzynki bloku
Schemat
Opis
| 1 | 10A FOG – Światło przeciwmgielne |
| 2 | 10A TYŁ – Światło pozycyjne, oświetlenie zestawu wskaźników, oświetlenie bloku grzewczego, brzęczyk ostrzegawczy, przekaźnik alarmu (kierunkowskazy) |
| 3 | 15A DFOG – Ogrzewana tylna szyba, elektrycznie sterowane szyby |
| 4 | MOC 30A – Elektryczne szyby |
| 5 | WSKAŹNIK 10A / TYŁ – Zestaw wskaźników, światła cofania, brzęczyk ostrzegawczy, przekaźnik alarmu (kierunkowskazy) |
| 6 | SILNIK 10A – Cewka zapłonowa, złącze diagnostyczne, poduszki powietrzne |
| 7 | 10A SPARE – Zapasowy bezpiecznik |
| 8 | 15A SPARE – Zapasowy bezpiecznik |
| 9 | – |
| 10 | 20A WYCIERACZKA/KRĘT – Wycieraczka szyby przedniej, włącznik świateł awaryjnych, włącznik wycieraczki tylnej, wycieraczka tylna |
| 11 | 25A NAGRZEWNICA – Nagrzewnica |
| 12 | 15A ACC – Zapalniczka , radio, elektrycznie sterowane lusterka, akcesoria |
| 13 | 10A H / L LH – Reflektor lewy |
| 14 | 10A H / L RH – Prawy reflektor |
| 15 | 10A STOP – Światła stop, oświetlenie wnętrza |
| 16 | 10A ECU IG – Przekaźnik główny, jednostka sterująca EPS |
| 17 | 10A PODUSZKA POWIETRZNA – Poduszki powietrzne, wyłącznik zapłonu (IG2) |
| 18 | 15A ZAMEK DRZWI – Przekaźnik centralnego zamka |
| 19 | – |
Za zapalniczkę odpowiada bezpiecznik nr 12 przy 15A.
Bezpieczniki komory silnika i skrzynka przekaźników

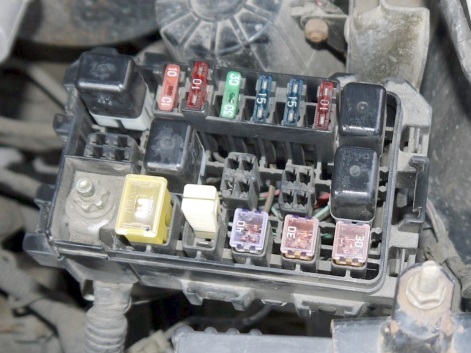

Pod maską obok akumulatora znajduje się skrzynka bezpieczników i przekaźników.

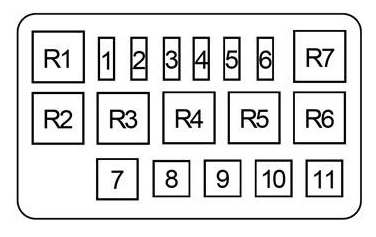

Schemat z skrzynki
Schemat
Przeznaczenie
| 1 | 20A HTR – Przekaźnik nagrzewnicy |
| 2 | 10A BACK UP – Sterownik silnika, światła cofania |
| 3 | – |
| 4 | 15A EFI – Przekaźnik główny, przekaźnik pompy paliwa |
| 5 | 15A HORN-HAZ – Sygnał dźwiękowy, alarm |
| 6 | 10A MGC – Przekaźnik sprzęgła sprężarki klimatyzacji |
| 7 | 60A AM – Stacyjka, przekaźnik rozrusznika |
| 8 | 50A ABS – Przekaźnik ABS |
| 9 | 40A TYŁ – Światło pozycyjne |
| 10 | GŁOWICA 30A – Włącznik światła |
| 11 | – |
| Przekaźnik | |
| R1 | Pompa paliwowa |
| R2 | Rozrusznik (automatyczna skrzynia biegów) |
| R3 | Jednostka sterująca silnika |
| R4 | Podgrzewacz |
| R5 | – |
| R6 | Sprzęgło sprężarki klimatyzacji |
| R7 | Wentylator chłodzący |
