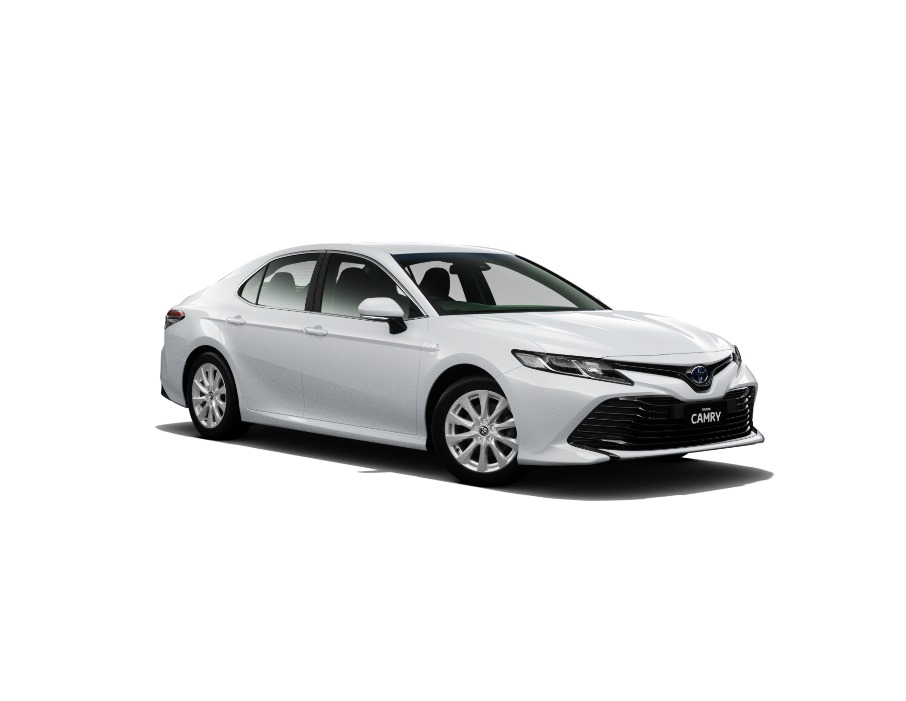

Toyota Camry VX 70 produkowana była w latach 2017, 2018, 2019, 2020, 2021, 2022. W tym czasie model przeszedł zmianę stylizacji. W tej publikacji przedstawimy opis bezpieczników i przekaźników Toyoty Camry 70 w nadwoziu wraz ze schematami skrzynkowymi, zdjęciami i ich lokalizacją. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Sprawdź faktyczne przyporządkowanie elementów na podstawie schematów na okładce pudełka.
Skrzynka bezpieczników przedziału pasażerskiego
Znajduje się po lewej stronie pod deską rozdzielczą.

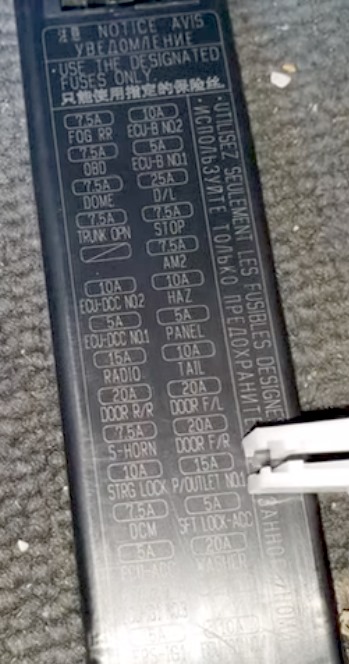

Schemat z okładki

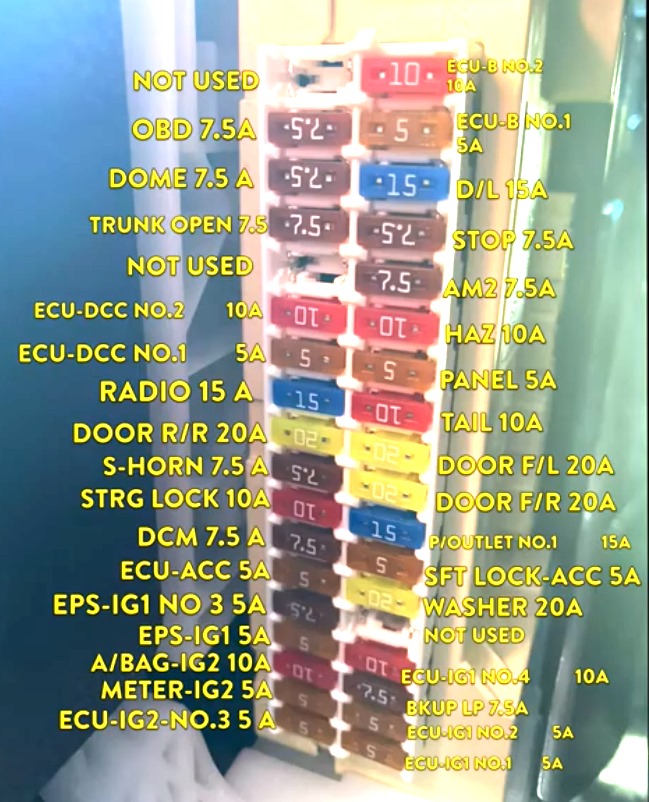

Schemat
Opis
| 5A ECU-ACC | ABS |
| System audio (wbudowany wzmacniacz) | |
| System audio (oddzielny wzmacniacz) | |
| Automatyczna klimatyzacja | |
| Automatyczna kontrola światła | |
| Tylna prowadnica System monitorowania (wbudowany wzmacniacz) | |
| System monitora z tylną prowadnicą (wzmacniacz typu oddzielnego) | |
| Zapasowe światło | |
| System monitorowania martwego pola | |
| Asystent hamulca | |
| Miernik kombinowany | |
| Tempomat (2GR FKS) | |
| Tempomat (A25A FKS) | |
| Sterowanie zamkiem drzwi | |
| EBD | |
| Elektryczny hamulec postojowy | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (2GR FKS) | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (A25A FKS) | |
| Sterowanie silnikiem (2GR FKS) | |
| Sterowanie silnikiem (A25A FKS) | |
| Otwieracz pokrywy paliwa | |
| Reflektor | |
| Sterowanie wspomaganiem ruszania pod górę | |
| Oświetlenie | |
| System immobilizera (z systemem inteligentnego kluczyka) | |
| Wewnętrzne światło | |
| Intuicyjny system wspomagania parkowania | |
| Przypomnienie o kluczu (bez systemu inteligentnego klucza) | |
| System automatycznego wyłączania światła | |
| Lekkie przypomnienie | |
| Urządzenie do otwierania drzwi bagażnika | |
| System komunikacji multipleksowej (CAN) | |
| System nawigacji (oddzielny wzmacniacz typu) | |
| System monitorowania panoramicznego | |
| Gniazdo zasilania | |
| Okno mocy | |
| System monitorowania widoku z tyłu (wbudowany wzmacniacz) | |
| System monitorowania widoku z tyłu (oddzielny wzmacniacz) | |
| Lusterko zdalnie sterowane | |
| System osłon przeciwsłonecznych na dachu | |
| Połączenie bezpieczeństwa | |
| Ostrzeżenie o zapięciu pasów bezpieczeństwa | |
| Przesuwany dach | |
| Inteligentny system kluczy | |
| SRS | |
| Uruchamianie (z systemem inteligentnego kluczyka) | |
| Blokada kierownicy (z systemem inteligentnego kluczyka) | |
| Światła tylne | |
| Zabezpieczenie przed kradzieżą | |
| System ostrzegania o ciśnieniu w oponach | |
| TRAC | |
| VSC | |
| System bezprzewodowej ładowarki | |
| Bezprzewodowe sterowanie zamkiem drzwi (z systemem inteligentnego klucza) | |
| Bezprzewodowe sterowanie zamkiem drzwi (bez systemu inteligentnego klucza) | |
| 5A ECU-B NR 1 | System immobilizera (bez systemu inteligentnego kluczyka) |
| 5A ECU-DCC nr 1 | ABS |
| Asystent hamulca | |
| EBD | |
| Elektryczny hamulec postojowy | |
| Sterowanie wspomaganiem ruszania pod górę | |
| TRAC | |
| VSC | |
| 5A ECU-IG1 NR 1 | Blokada zmiany biegów |
| 5A ECU-IG1 NR 2 | ABS |
| Asystent hamulca | |
| EBD | |
| Elektryczny hamulec postojowy | |
| Sterowanie wspomaganiem ruszania pod górę | |
| TRAC | |
| VSC | |
| 5A ECU-IG2 NR 3 | ABS |
| Asystent hamulca | |
| Tempomat (2GR FKS) | |
| Tempomat (A25A FKS) | |
| Dynamiczny tempomat radarowy | |
| EBD | |
| Elektryczny hamulec postojowy | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (2GR FKS) | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (A25A FKS) | |
| Sterowanie silnikiem (2GR FKS) | |
| Sterowanie silnikiem (A25A FKS) | |
| Sterowanie wspomaganiem ruszania pod górę | |
| System immobilizera (bez systemu inteligentnego kluczyka) | |
| System komunikacji multipleksowej (CAN) | |
| System przedkolizyjny | |
| Połączenie bezpieczeństwa | |
| Blokada zmiany biegów | |
| TRAC | |
| VSC | |
| 5A EPS-IG1 | ABS |
| Asystent hamulca | |
| EBD | |
| Elektryczny hamulec postojowy | |
| EPS | |
| Sterowanie wspomaganiem ruszania pod górę | |
| TRAC | |
| VSC | |
| 5A MIERNIK-IG2 | ABS |
| System audio (wbudowany wzmacniacz) | |
| System audio (oddzielny wzmacniacz) | |
| Automatyczna klimatyzacja | |
| Tylna prowadnica System monitorowania (wbudowany wzmacniacz) | |
| System monitora z tylną prowadnicą (wzmacniacz typu oddzielnego) | |
| System monitorowania martwego pola | |
| Asystent hamulca | |
| Ładowanie | |
| Miernik kombinowany | |
| Tempomat (2GR FKS) | |
| Tempomat (A25A FKS) | |
| Dynamiczny tempomat radarowy | |
| EBD | |
| Elektryczny hamulec postojowy | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (2GR FKS) | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (A25A FKS) | |
| Sterowanie silnikiem (2GR FKS) | |
| Sterowanie silnikiem (A25A FKS) | |
| EPS | |
| Reflektor | |
| Sterowanie wspomaganiem ruszania pod górę | |
| Oświetlenie | |
| System immobilizera (z systemem inteligentnego kluczyka) | |
| System immobilizera (bez systemu inteligentnego kluczyka) | |
| Intuicyjny system wspomagania parkowania | |
| Przypomnienie o kluczu (bez systemu inteligentnego klucza) | |
| Alarm o opuszczeniu pasa ruchu | |
| Lekkie przypomnienie | |
| Ręczna klimatyzacja | |
| System nawigacji (oddzielny wzmacniacz typu) | |
| System przedkolizyjny | |
| System monitorowania widoku z tyłu (wbudowany wzmacniacz) | |
| System monitorowania widoku z tyłu (oddzielny wzmacniacz) | |
| System osłon przeciwsłonecznych na dachu | |
| Połączenie bezpieczeństwa | |
| Ostrzeżenie o zapięciu pasów bezpieczeństwa | |
| Przesuwany dach | |
| Inteligentny system kluczy | |
| SRS | |
| Uruchamianie (z systemem inteligentnego kluczyka) | |
| Blokada kierownicy (z systemem inteligentnego kluczyka) | |
| Światła tylne | |
| System ostrzegania o ciśnieniu w oponach | |
| TRAC | |
| Kierunkowskaz i światło ostrzegawcze o zagrożeniu | |
| VSC | |
| Bezprzewodowe sterowanie zamkiem drzwi (z systemem inteligentnego klucza) | |
| Bezprzewodowe sterowanie zamkiem drzwi (bez systemu inteligentnego klucza) | |
| PANEL 5A | Oświetlenie |
| Światła tylne | |
| System bezprzewodowej ładowarki | |
| 5A SFT BLOKADA AKC | Blokada zmiany biegów |
| 7,5A AM2 | System immobilizera (z systemem inteligentnego kluczyka) |
| Inteligentny system kluczy | |
| Uruchamianie (z systemem inteligentnego kluczyka) | |
| Uruchamianie (bez systemu Smart Key) | |
| Blokada kierownicy (z systemem inteligentnego kluczyka) | |
| Bezprzewodowe sterowanie zamkiem drzwi (z systemem inteligentnego klucza) | |
| 7,5A BKUP LP | ABS |
| System audio (wbudowany wzmacniacz) | |
| System audio (oddzielny wzmacniacz) | |
| Tylna prowadnica System monitorowania (wbudowany wzmacniacz) | |
| System monitora z tylną prowadnicą (wzmacniacz typu oddzielnego) | |
| Zapasowe światło | |
| System monitorowania martwego pola | |
| Asystent hamulca | |
| Miernik kombinowany | |
| Tempomat (2GR FKS) | |
| Tempomat (A25A FKS) | |
| Sterowanie zamkiem drzwi | |
| EBD | |
| Elektryczny hamulec postojowy | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (2GR FKS) | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (A25A FKS) | |
| Sterowanie silnikiem (2GR FKS) | |
| Sterowanie silnikiem (A25A FKS) | |
| Sterowanie wspomaganiem ruszania pod górę | |
| Intuicyjny system wspomagania parkowania | |
| System nawigacji (oddzielny wzmacniacz typu) | |
| System monitorowania panoramicznego | |
| System monitorowania widoku z tyłu (wbudowany wzmacniacz) | |
| System monitorowania widoku z tyłu (oddzielny wzmacniacz) | |
| TRAC | |
| VSC | |
| 7,5A prądu stałego | Połączenie bezpieczeństwa |
| KOPUŁA 7,5A | Źródło prądu |
| 7,5A ECU-IG1 NR 3 | Automatyczna klimatyzacja |
| Automatyczne, odporne na odblaski lusterko EC | |
| Tempomat (2GR FKS) | |
| Tempomat (A25A FKS) | |
| Dynamiczny tempomat radarowy | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (2GR FKS) | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (A25A FKS) | |
| Sterowanie silnikiem (2GR FKS) | |
| Sterowanie silnikiem (A25A FKS) | |
| Otwieracz drzwi garażowych | |
| Reflektor | |
| Alarm o opuszczeniu pasa ruchu | |
| Podgrzewacz lusterek | |
| System monitorowania panoramicznego | |
| System przedkolizyjny | |
| Odmgławiacz tylnej szyby | |
| System osłon przeciwsłonecznych na dachu | |
| Przesuwany dach | |
| 7,5A, obd | Złącze łącza danych 3 |
| 7,5A Róg S | System immobilizera (z systemem inteligentnego kluczyka) |
| Inteligentny system kluczy | |
| Uruchamianie (z systemem inteligentnego kluczyka) | |
| Blokada kierownicy (z systemem inteligentnego kluczyka) | |
| Zabezpieczenie przed kradzieżą | |
| Bezprzewodowe sterowanie zamkiem drzwi (z systemem inteligentnego klucza) | |
| Bezprzewodowe sterowanie zamkiem drzwi (bez systemu inteligentnego klucza) | |
| 7,5A ZATRZYMAJ | ABS |
| Asystent hamulca | |
| Tempomat (2GR FKS) | |
| Tempomat (A25A FKS) | |
| Dynamiczny tempomat radarowy | |
| EBD | |
| Elektryczny hamulec postojowy | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (2GR FKS) | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (A25A FKS) | |
| Sterowanie silnikiem (2GR FKS) | |
| Sterowanie silnikiem (A25A FKS) | |
| Sterowanie wspomaganiem ruszania pod górę | |
| System immobilizera (z systemem inteligentnego kluczyka) | |
| System przedkolizyjny | |
| Blokada zmiany biegów | |
| Inteligentny system kluczy | |
| Uruchamianie (z systemem inteligentnego kluczyka) | |
| Blokada kierownicy (z systemem inteligentnego kluczyka) | |
| Światło stopu | |
| TRAC | |
| VSC | |
| Bezprzewodowe sterowanie zamkiem drzwi (z systemem inteligentnego klucza) | |
| 7,5A SZYN OPN | System immobilizera (z systemem inteligentnego kluczyka) |
| Urządzenie do otwierania drzwi bagażnika | |
| Inteligentny system kluczy | |
| Uruchamianie (z systemem inteligentnego kluczyka) | |
| Blokada kierownicy (z systemem inteligentnego kluczyka) | |
| Bezprzewodowe sterowanie zamkiem drzwi (z systemem inteligentnego klucza) | |
| Bezprzewodowe sterowanie zamkiem drzwi (bez systemu inteligentnego klucza) | |
| 10A A/BAG-IG2 | Ostrzeżenie o zapięciu pasów bezpieczeństwa |
| SRS | |
| 10A KOPUŁA | System immobilizera (z systemem inteligentnego kluczyka) |
| Wewnętrzne światło | |
| Inteligentny system kluczy | |
| Uruchamianie (z systemem inteligentnego kluczyka) | |
| Blokada kierownicy (z systemem inteligentnego kluczyka) | |
| Bezprzewodowe sterowanie zamkiem drzwi (z systemem inteligentnego klucza) | |
| Bezprzewodowe sterowanie zamkiem drzwi (bez systemu inteligentnego klucza) | |
| 10A ECU-B NR 2 | ABS |
| System audio (oddzielny wzmacniacz) | |
| Automatyczna klimatyzacja | |
| System monitora z tylną prowadnicą (wzmacniacz typu oddzielnego) | |
| Asystent hamulca | |
| Sterowanie zamkiem drzwi | |
| EBD | |
| Elektryczny hamulec postojowy | |
| Reflektor | |
| Sterowanie wspomaganiem ruszania pod górę | |
| System immobilizera (z systemem inteligentnego kluczyka) | |
| Ręczna klimatyzacja | |
| System komunikacji multipleksowej (CAN) | |
| System nawigacji (oddzielny wzmacniacz typu) | |
| System monitorowania panoramicznego | |
| Okno mocy | |
| System monitorowania widoku z tyłu (oddzielny wzmacniacz) | |
| Inteligentny system kluczy | |
| Uruchamianie (z systemem inteligentnego kluczyka) | |
| Blokada kierownicy (z systemem inteligentnego kluczyka) | |
| System ostrzegania o ciśnieniu w oponach | |
| TRAC | |
| VSC | |
| Bezprzewodowe sterowanie zamkiem drzwi (z systemem inteligentnego klucza) | |
| 10A ECU-DCC nr 2 | ABS |
| System audio (wbudowany wzmacniacz) | |
| System audio (oddzielny wzmacniacz) | |
| Automatyczna klimatyzacja | |
| Automatyczne, odporne na odblaski lusterko EC | |
| 15A P/WYJŚCIE NR 2 | Papieros. światło |
Za działanie zapalniczki odpowiada bezpiecznik 15A P/OUTLET.

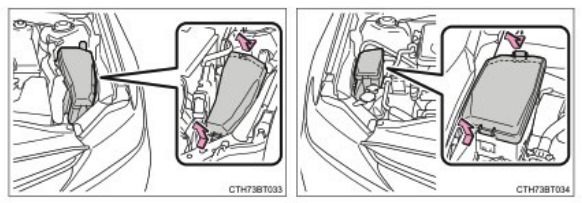

Skrzynka bezpieczników komory silnika

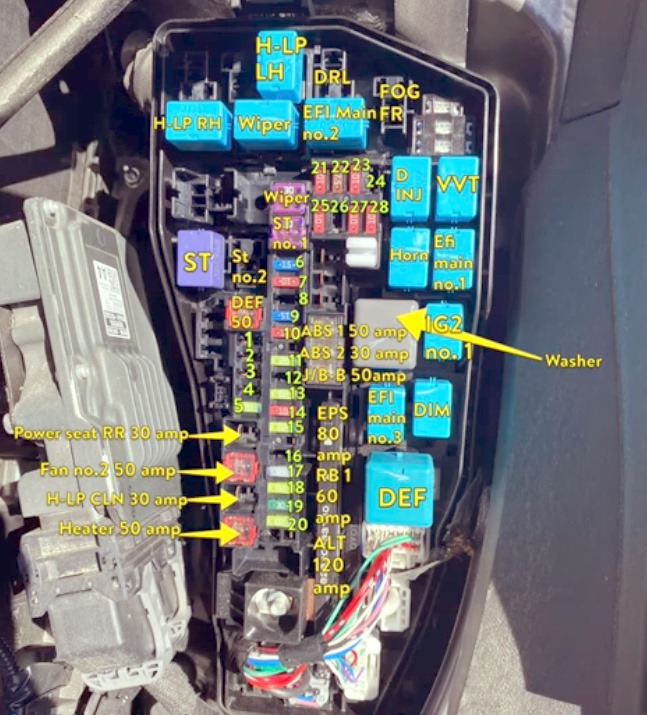

Zdjęcie poglądowe
Przeznaczenie
| 7,5A EFI NR 2 | Wentylator chłodzący |
| 7,5A P/WYJŚCIE NR 2 | Gniazdo zasilania |
| 10A KOMP. KLIMATYZACJI | Automatyczna klimatyzacja |
| 10A DRL | Reflektor |
| 10A ECU-IG2 NR 1 | Tempomat (2GR FKS) |
| Tempomat (A25A FKS) | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (2GR FKS) | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (A25A FKS) | |
| Sterowanie silnikiem (2GR FKS) | |
| Sterowanie silnikiem (A25A FKS) | |
| 10A ECU-IG2 NR 2 | System immobilizera (z systemem inteligentnego kluczyka) |
| Inteligentny system kluczy | |
| Uruchamianie (z systemem inteligentnego kluczyka) | |
| Blokada kierownicy (z systemem inteligentnego kluczyka) | |
| Bezprzewodowe sterowanie zamkiem drzwi (z systemem inteligentnego klucza) | |
| 10A EFI NR 1 | Tempomat (2GR FKS) |
| Tempomat (A25A FKS) | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (2GR FKS) | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (A25A FKS) | |
| Sterowanie silnikiem (2GR FKS) | |
| Sterowanie silnikiem (A25A FKS) | |
| 10A EFI2 NR 2 | Wentylator chłodzący |
| Tempomat (A25A FKS) | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (A25A FKS) | |
| Sterowanie silnikiem (A25A FKS) | |
| 10A EFI-GŁÓWNY NR 4 | Tempomat (A25A FKS) |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (A25A FKS) | |
| Sterowanie silnikiem (A25A FKS) | |
| 10A ETCS | Tempomat (2GR FKS) |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (2GR FKS) | |
| Sterowanie silnikiem (2GR FKS) | |
| 10A PALIWO OPN | Otwieracz pokrywy paliwa |
| 10A RÓG | Klakson |
| System immobilizera (z systemem inteligentnego kluczyka) | |
| Inteligentny system kluczy | |
| Uruchamianie (z systemem inteligentnego kluczyka) | |
| Blokada kierownicy (z systemem inteligentnego kluczyka) | |
| Zabezpieczenie przed kradzieżą | |
| Bezprzewodowe sterowanie zamkiem drzwi (z systemem inteligentnego klucza) | |
| Bezprzewodowe sterowanie zamkiem drzwi (bez systemu inteligentnego klucza) | |
| 10A INJ | Tempomat (2GR FKS) |
| Tempomat (A25A FKS) | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (2GR FKS) | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (A25A FKS) | |
| Sterowanie silnikiem (2GR FKS) | |
| Sterowanie silnikiem (A25A FKS) | |
| Zapłon | |
| 10A MIR HTR | Podgrzewacz lusterek |
| Odmgławiacz tylnej szyby | |
| 15A H-LP lewa | Automatyczna kontrola światła |
| Reflektor | |
| System immobilizera (z systemem inteligentnego kluczyka) | |
| System automatycznego wyłączania światła | |
| Inteligentny system kluczy | |
| Uruchamianie (z systemem inteligentnego kluczyka) | |
| Blokada kierownicy (z systemem inteligentnego kluczyka) | |
| Bezprzewodowe sterowanie zamkiem drzwi (z systemem inteligentnego klucza) | |
| 15A H-LP RH | Automatyczna kontrola światła |
| Reflektor | |
| System automatycznego wyłączania światła | |
| Telewizor 15A | System audio (wbudowany wzmacniacz) |
| System audio (oddzielny wzmacniacz) | |
| Tylna prowadnica System monitorowania (wbudowany wzmacniacz) | |
| System monitora z tylną prowadnicą (wzmacniacz typu oddzielnego) | |
| System nawigacji (oddzielny wzmacniacz typu) | |
| System monitorowania widoku z tyłu (wbudowany wzmacniacz) | |
| System monitorowania widoku z tyłu (oddzielny wzmacniacz) | |
| 20A A/F HTR | Tempomat (2GR FKS) |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (2GR FKS) | |
| Sterowanie silnikiem (2GR FKS) | |
| 20A D INJ | Tempomat (2GR FKS) |
| Tempomat (A25A FKS) | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (2GR FKS) | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (A25A FKS) | |
| Sterowanie silnikiem (2GR FKS) | |
| Sterowanie silnikiem (A25A FKS) | |
| 20A EFI-GŁÓWNY NR 1 | Wentylator chłodzący |
| Tempomat (2GR FKS) | |
| Tempomat (A25A FKS) | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (2GR FKS) | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (A25A FKS) | |
| Sterowanie silnikiem (2GR FKS) | |
| Sterowanie silnikiem (A25A FKS) | |
| 20A EFI-GŁÓWNY NR 2 | Wentylator chłodzący |
| Tempomat (2GR FKS) | |
| Tempomat (A25A FKS) | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (2GR FKS) | |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (A25A FKS) | |
| Sterowanie silnikiem (2GR FKS) | |
| Sterowanie silnikiem (A25A FKS) | |
| 20A IG2-GŁÓWNY | Źródło prądu |
| GŁÓWNY 20A S/HTR | Podgrzewacz siedzenia |
| 20A VVT | Tempomat (A25A FKS) |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (A25A FKS) | |
| Sterowanie silnikiem (A25A FKS) | |
| 25A CIĘCIE DC | Źródło prądu |
| GŁÓWNY 25A S/HTR | Podgrzewacz siedzenia |
| 30A ABS nr 2 | ABS |
| Asystent hamulca | |
| EBD | |
| Elektryczny hamulec postojowy | |
| Sterowanie wspomaganiem ruszania pod górę | |
| TRAC | |
| VSC | |
| 30A EFI-GŁÓWNY NR 3 | Tempomat (A25A FKS) |
| Elektronicznie sterowana skrzynia biegów i wskaźnik A/T (A25A FKS) | |
| Sterowanie silnikiem (A25A FKS) | |
| 30A ST NR 1 | System immobilizera (z systemem inteligentnego kluczyka) |
| Inteligentny system kluczy | |
| Uruchamianie (z systemem inteligentnego kluczyka) | |
| Uruchamianie (bez systemu Smart Key) | |
| Blokada kierownicy (z systemem inteligentnego kluczyka) | |
| Bezprzewodowe sterowanie zamkiem drzwi (z systemem inteligentnego klucza) | |
| WYCIERACZKA 30A | Wycieraczka przednia i spryskiwacz |
| 50A ABS nr 1 | ABS |
| Asystent hamulca | |
| EBD | |
| Elektryczny hamulec postojowy | |
| Sterowanie wspomaganiem ruszania pod górę | |
| TRAC | |
| VSC | |
| 50A OBR | Podgrzewacz lusterek |
| Odmgławiacz tylnej szyby | |
| WENTYLATOR 50A NR 2 | Wentylator chłodzący |
| 50A HTR | Automatyczna klimatyzacja |
| Ręczna klimatyzacja | |
| 50A J/BB | Źródło prądu |
| WENTYLATOR 60A NR 1 | Wentylator chłodzący |
| 60A R/B NR 1 | Źródło prądu |
| 80A EPS | ABS |
| Asystent hamulca | |
| EBD | |
| Elektryczny hamulec postojowy | |
| EPS | |
| Sterowanie wspomaganiem ruszania pod górę | |
| TRAC | |
| VSC | |
| 120A ALT | Automatyczna kontrola światła |
| Ładowanie | |
| Oświetlenie | |
| System immobilizera (z systemem inteligentnego kluczyka) | |
| System automatycznego wyłączania światła | |
| Lekkie przypomnienie | |
| Inteligentny system kluczy | |
| Uruchamianie (z systemem inteligentnego kluczyka) | |
| Blokada kierownicy (z systemem inteligentnego kluczyka) | |
| Światła tylne | |
| System bezprzewodowej ładowarki | |
| Bezprzewodowe sterowanie zamkiem drzwi (z systemem inteligentnego klucza) | |
| Bezprzewodowe sterowanie zamkiem drzwi (bez systemu inteligentnego klucza) |
Czy wiesz jak ulepszyć materiał – napisz w komentarzach.
