Toyota Corsa 5 generacji była produkowana w latach 1994, 1995, 1996, 1997, 1998 i 1999 pod oznaczeniem L50 / L5x. Dostarczane na cały świat. W niektórych krajach jest znany jako Toyota Tercel . W tym artykule przedstawimy opis bezpieczników i przekaźników Toyoty Corsa (Tersel) wraz ze schematami skrzynek i ich lokalizacją. Podświetl bezpiecznik zapalniczki.
Sprawdź przeznaczenie bezpieczników i przekaźników na podstawie schematów na pokrywie skrzynki.
Przedział pasażerski

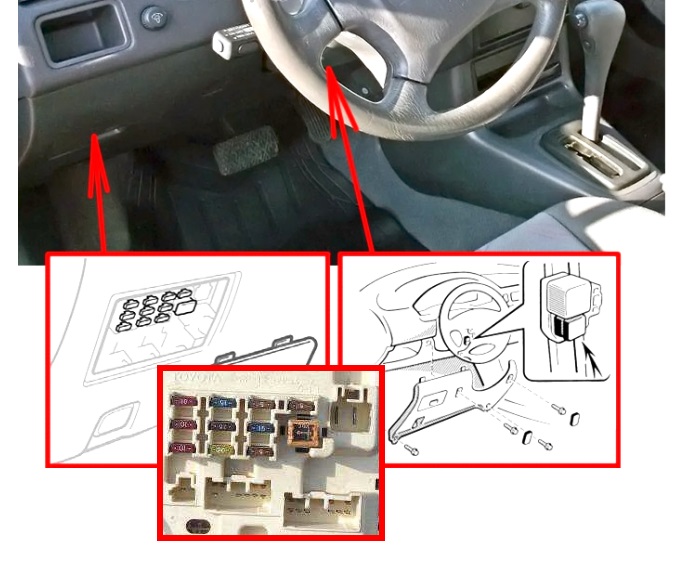

W kabinie pasażerskiej główna skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej za osłoną ochronną po stronie kierowcy.

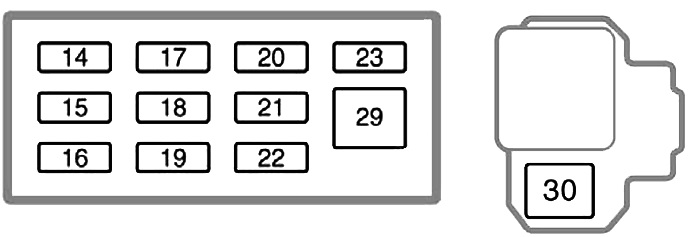

Schemat
Opis
| 14 | 10A STOP – Światła stopu, Światło stopu górnego, Układ przeciwblokujący, Układ kontroli blokady zmiany biegów |
| 15 | 10A A/C – Klimatyzacja |
| 16 | 15A TAIL – Światła tylne, światła postojowe, oświetlenie tablicy rejestracyjnej, oświetlenie deski rozdzielczej, układ klimatyzacji, światła awaryjne, układ klimatyzacji, odmgławiacz tylnej szyby, samochodowy system audio, zapalniczka samochodowa, zegar |
| 17 | WSKAŹNIK 10A – Manometr i wskaźniki, wskaźnik przypomnienia o serwisie (z wyjątkiem świateł drogowych) i brzęczyki ostrzegawcze (z wyjątkiem świateł ostrzegawczych układu wydechowego, otwartych drzwi i układu SRS), światła cofania, podgrzewana tylna szyba, elektrycznie sterowane szyby |
| 18 | 7,5A KRĘT – Kierunkowskazy, światła awaryjne; |
| 19 | 20A WYCIERACZKA – Wycieraczki i spryskiwacz szyby przedniej |
| 20 | 5A ECU-IG – Układ przeciwblokujący, klimatyzacja; |
| 21 | 15A CIG & RADIO – Zapalniczka samochodowa, car audio, zegar, zabezpieczenie przed kradzieżą, system kontroli blokady zmiany biegów, system poduszek powietrznych SRS, napinacze pasów bezpieczeństwa |
| 22 | 5A IGN – Układ ładowania, lampka ostrzegawcza rozładowania, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ poduszek powietrznych SRS, napinacze pasów bezpieczeństwa |
| 23 | 5A SRS lub ECU-B – Lampka ostrzegawcza poduszki powietrznej SRS |
| 29 | 30A DEF – Ogrzewana tylna szyba |
| 30 | 30A PWR – Elektryczne szyby, Elektryczny system zamka drzwi |
Za działanie zapalniczki odpowiada bezpiecznik nr 21 przy 15A.
Komora silnika

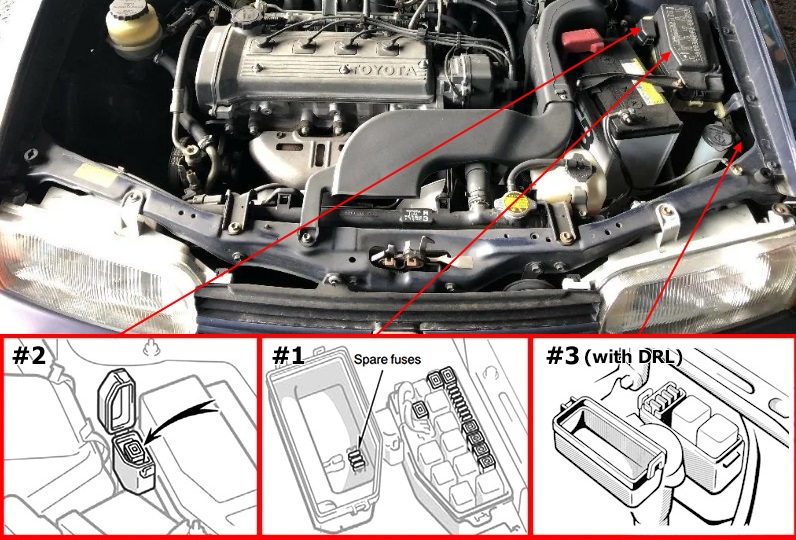

Pod maską mieszczą się 3 główne skrzynki z bezpiecznikami i przekaźnikami.

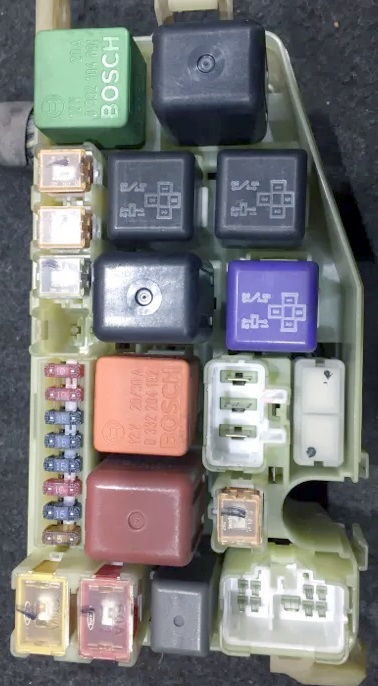

Zdjęcie skrzynka 1

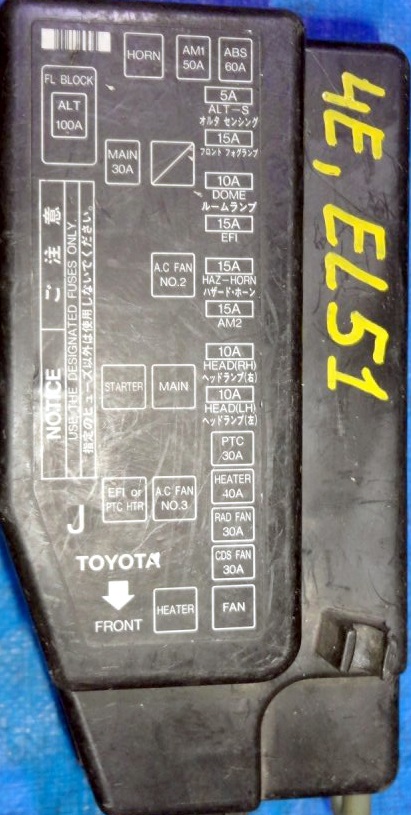

Schemat z okładki
Schemat
| 1 | 10A GŁOWICA (LH) – Bez DRL: Lewy reflektor |
| 1 | 5A DRL – Z DRL: System świateł do jazdy dziennej |
| 2 | 10A GŁOWICA (RH) – Bez DRL: Prawy reflektor |
| 3 | 15A AM2 – Układ zapłonowy, układ ładowania, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ poduszek powietrznych SRS, napinacze pasów bezpieczeństwa, układ rozrusznika |
| 4 | 15A HAZ-HORN – 1995-1997: Klaksony, kierunkowskazy, światła awaryjne, zabezpieczenie przed kradzieżą; |
| 15A HAZ-HORN – 1998-1999: Klaksony, światła awaryjne, system antykradzieżowy | |
| 5 | 15A EFI – wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ klimatyzacji; |
| 6 | 10A DOME – Oświetlenie wewnętrzne, lampka sygnalizacyjna otwartych drzwi, zegar, samochodowy system audio, zabezpieczenie przed kradzieżą, układ świateł do jazdy dziennej |
| 7 | 7,5A OBD-II – System diagnostyki pokładowej |
| 8 | 5A ALT-S – Układ ładowania |
| 10 | 10A HEAD_(RH-LWR) – Z DRL: Reflektor prawy (światła mijania) |
| 11 | 10A HEAD_(LH-LWR) – Z DRL: Reflektor lewy (światła mijania) |
| 12 | 10A HEAD_(RH-UPR) – Z DRL: Reflektor prawy (światła drogowe) |
| 13 | 10A HEAD_(LH-UPR) – Z DRL: Reflektor lewy (światła drogowe) |
| 24 | WENTYLATOR CDS 30A – Elektryczne wentylatory chłodzące |
| 25 | 30A RAD FAN – Elektryczne wentylatory chłodzące |
| 26 | 40A NAGRZEWNICA – Układ klimatyzacji, bezpieczniki „A/C”. |
| 27 | ŚCIEMNIACZ 30A – Z DRL: Bezpieczniki „HEAD (RH-LWR)”, „HEAD (LH-LWR)”, „HEAD (RH-UPR)” i „HEAD (LH-UPR)” |
| 28 | 30A GŁÓWNY – Układ rozrusznika |
| 31 | 60A ABS – Układ przeciwblokujący |
| 32 | 50A AM1 – Bezpieczniki „DEF”, „WIPER”, „GAUGE”, „ECU-IG”, „TURN”, „IGN”, „PWR” i „CIG&RADIO” |
| 33 | 100A ALT – „ABS”, „STOP”, „TAIL”, „ECU-B” lub „SRS”, „DEF”, „AM1”, „WIPER”, „MAUGE”, „ECU-IG”, „TURN” , bezpieczniki „PWR” i „CIG&RADIO”. |
