Toyota Avalon 4 generacji produkowana była w latach 2013, 2014, 2015, 2016, 2017, 2018 z oznaczeniem x40. W 2015 roku, w roku modelowym 2016, Avalon przeszedł lifting. W naszym poście znajdziecie opis bezpieczników i przekaźników Toyoty Avalon 4 wraz ze schematami skrzynek bezpiecznikowych oraz zdjęciami i ich wykonaniem. Zwróć uwagę na bezpiecznik zapalniczki.
Skrzynka bezpieczników przedziału pasażerskiego

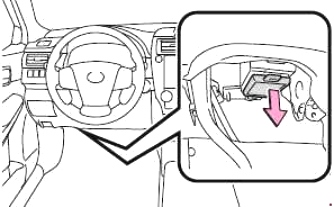

Znajduje się pod deską rozdzielczą po stronie kierowcy.

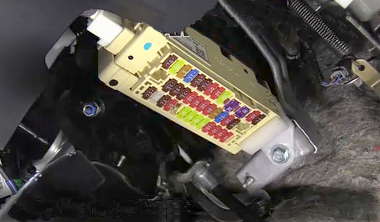

Zdjęcie

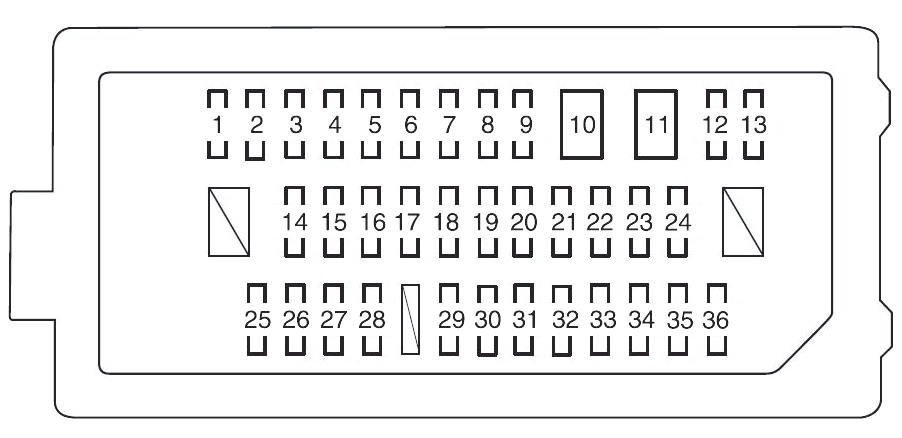

Schemat
Opis
| 1 | 7,5A H-LP LVL – System automatycznego poziomowania reflektorów |
| 2 | 20A S/HTR RR – Ogrzewanie tylnych siedzeń |
| 3 | 5A ECU-ACC – Zewnętrzne lusterka wsteczne, oświetlenie schowka podręcznego, układ klimatyzacji, system komunikacji multipleksowej |
| 4 | 15A RR P/OUTLET – Gniazdo zasilania |
| 5 | 7,5A ECU-IG2 NO.2 – System komunikacji multipleksowej, system inteligentnego klucza |
| 6 | 7,5A ECU-IG2 NO.1 – Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 7 | 10A A/B – System klasyfikacji pasażerów na przednim fotelu, system poduszek powietrznych SRS |
| 8 | 10A BLOKADA KR. PALIWA – Blokada drzwiczek dystrybutora paliwa |
| 9 | 20A D/L-AM1 – System komunikacji multipleksowej, elektrycznie sterowany zamek drzwi, wyłącznik otwierania bagażnika |
| 10 | 30A PSB – Układ przedkolizyjny |
| 11 | 30A P/SEAT FR – Fotele sterowane elektrycznie |
| 12 | 10A S/DACH – Dach księżycowy |
| 13 | 7,5A A/CB – Układ klimatyzacji |
| 14 | 7,5A STOP – Światła stop/tylne, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ kontroli stabilności pojazdu, układ przeciwblokujący, elektronicznie sterowana skrzynia biegów, wysoko zamontowane światło stopu, system inteligentnego kluczyka, system kontroli blokady zmiany biegów |
| 15 | 7,5A AM1 – Brak obwodu |
| 16 | 7,5A 4-kierunkowy odcinek lędźwiowy – elektrycznie sterowany fotel |
| 17 | 10A ECU-B NR 2 – System inteligentnego kluczyka, system ostrzegania o ciśnieniu w oponach, elektrycznie sterowane szyby, system klasyfikacji pasażerów z przodu |
| 18 | 10A OBD – System diagnostyki pokładowej |
| 19 | 10A S/HTR&FAN F/L – Podgrzewacze siedzeń |
| 20 | 10A S/HTR&FAN F/R – Podgrzewacze siedzeń |
| 21 | 5A RADIO-ACC – System audio, system nawigacji |
| 22 | 15FR P/OUTLET – Gniazdo zasilania |
| 23 | 10A WIPER-S – Dynamiczny tempomat radarowy, system przedkolizyjny |
| 24 | 7,5A EPS-IG1 – Elektryczne wspomaganie kierownicy |
| 25 | 7,5A BKUP LP – Światła cofania, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, skrzynia biegów sterowana elektronicznie |
| 26 | 25A WYCIERACZKA – Wycieraczki i spryskiwacz przedniej szyby |
| 27 | 7,5A A/C-IG1 – Układ klimatyzacji |
| 28 | 10A PODKŁADKA – Wycieraczki i spryskiwacz przedniej szyby |
| 29 | 20A DOOR P/L – Elektryczne szyby tylne lewe |
| 30 | 20A DOOR F/L – Elektryczne szyby, zewnętrzne lusterka wsteczne |
| 31 | 20A DOOR R/R – Elektryczne szyby tylne prawe |
| 32 | 20A DOOR F/R – Elektryczne szyby, zewnętrzne lusterka wsteczne |
| 33 | 10A TYŁ – Światła postojowe, boczne światła obrysowe, światła stop/tylne, tylne kierunkowskazy, światła cofania, oświetlenie tablicy rejestracyjnej, światła przeciwmgielne |
| 34 | PANEL 10A – Oświetlenie przełączników, system klimatyzacji, oświetlenie schowka podręcznego, oświetlenie wnętrza, oświetlenie osobiste, system audio, system nawigacji, tylna osłona przeciwsłoneczna, ogrzewanie siedzenia, monitorowanie martwego pola, przełącznik wyboru trybu jazdy, przełącznik na kierownicy, przełącznik otwierania bagażnika, pojazd wyłącznik kontroli stabilności, światła awaryjne, zewnętrzne lusterka wsteczne |
| 35 | 10A ECU-IG1 NO.1 – Układ kontroli stabilności pojazdu, elektryczne wentylatory chłodzące, czujnik układu kierowniczego, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ ładowania, odmgławiacz tylnej szyby, odmgławiacz zewnętrznych lusterek wstecznych, wycieraczki przedniej szyby z czujnikiem deszczu, Monitor martwego pola, tylna osłona przeciwsłoneczna, dynamiczny tempomat radarowy, system komunikacji multipleksowej, ogrzewanie tylnych siedzeń, światła cofania, światła przeciwmgielne, reflektory (światła drogowe), światła do jazdy dziennej, system przedkolizyjny |
| 36 | 10A ECU-IG1 NO.2 – System sterowania blokadą zmiany biegów, podgrzewacze siedzeń, system inteligentnego kluczyka, system ostrzegania o ciśnieniu w oponach, bezprzewodowy pilot zdalnego sterowania, system komunikacji multipleksowej, system audio, system nawigacji, dach księżycowy, auto anti-qlare wewnątrz lusterka wstecznego , lusterka zewnętrzne, system zapobiegania kolizjom, sterowanie klimatyzacją, wycieraczki z czujnikiem deszczu, system rozruchu, dynamiczny tempomat radarowy |
Skrzynka bezpieczników komory silnika

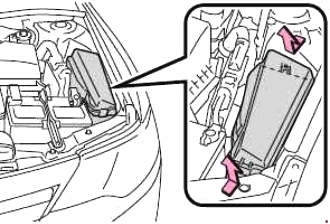

W komorze silnika skrzynka bezpieczników i przekaźników znajduje się po lewej stronie obok akumulatora. Zamykana pokrywą ochronną.

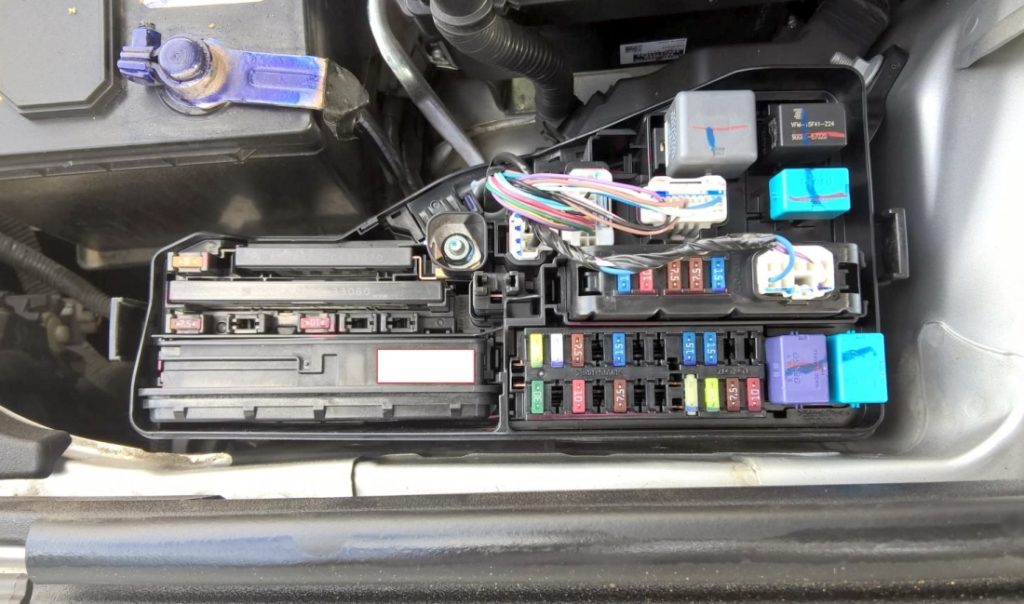

Zdjęcie poglądowe

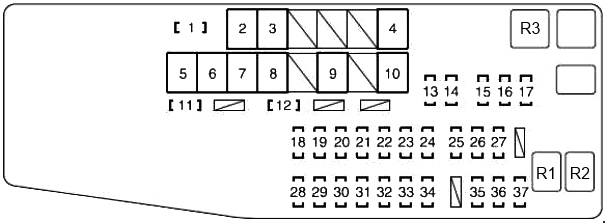

Schemat
Przeznaczenie
| 1 | 5A METER-IG2 – Wskaźnik i mierniki |
| 2 | WENTYLATOR 50A – Elektryczne wentylatory chłodzące |
| 3 | 30A H-LP CLN |
| 4 | 50A HTR – Układ klimatyzacji |
| 5 | 140A ALT – Układ ładowania (pojazdy ze światłami mijania reflektorów wyładowczych) |
| 5 | 120A ALT – Układ ładowania (pojazdy z halogenowymi światłami mijania) |
| 6 | 30A ABS NR 2 – System kontroli stabilności pojazdu |
| 7 | 30A ST/AM2 – Układ rozrusznika |
| 8 | 30A H-LP-MAIN – H-LP LH-LO, H-LP RH-LO, reflektory (światła mijania) |
| 9 | 50A ABS NR 1 – System kontroli stabilności pojazdu |
| 10 | 80A EPS – Elektryczne wspomaganie kierownicy |
| 11 | 7,5A Róg S |
| 12 | 10A Rogi |
| 13 | 15A EFI NR 2 – Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektronicznie sterowana skrzynia biegów |
| 14 | 10A EFI NR 3 – Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 15 | 7,5A INJ – Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 16 | 7,5A ECU-IG2 NO.3 – Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ blokady kierownicy, elektronicznie sterowana skrzynia biegów, światła stopu, wysoko umieszczone światło stopu |
| 17 | 15A IGN – Układ rozrusznika |
| 18 | 20A D/L-AM2 – Brak obwodu |
| 19 | 25A IG2-MAIN – IGN, INJ, MIERNIK-IG2, ECU-IG2 NR 3, A/B, ECU-IG2 NR 2, ECU-IG2 NR 1 |
| 20 | 7,5A ALT-S – Układ ładowania |
| 21 | 5A MAJ |
| 22 | 15A TURN&HAZ – Kierunkowskazy, światła awaryjne, wskaźnik i mierniki |
| 23 | 10A STRG LOCK – Układ blokady kierownicy |
| 24 | 15A AMP – System audio |
| 25 | 20A H-LP LH-LO – Reflektor lewy (światła mijania) (Pojazdy ze światłem mijania z reflektorem wyładowczym) |
| 25 | 15A H-LP LH-LO – Reflektor lewy (światła mijania) (Pojazdy ze światłem mijania z reflektorem halogenowym) |
| 26 | 20A H-LP RH-LO – Reflektor prawy (światła mijania) (Pojazdy ze światłem mijania z reflektorem wyładowczym) |
| 26 | 15A H-LP RH-LO – Reflektor prawy (światła mijania) (pojazdy ze światłem mijania z reflektorem halogenowym) |
| 27 | 30A EFI-MAIN NR 1 – EFI NR 2, EFI NR 3, czujnik A/F |
| 28 | 5A INTELIGENTNY |
| 29 | 10A ETCS – Elektroniczny układ sterowania przepustnicą |
| 30 | 20A HOLOWANIE – Brak obwodu |
| 31 | 7,5A EFI NO.1 – Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, skrzynia biegów sterowana elektronicznie |
| 32 | Czujnik A/F 20A |
| 33 | 7,5A AM2 – Inteligentny system kluczy |
| 34 | 20A RADIO-B – System audio, system nawigacji |
| 35 | 7,5A DOME – Oświetlenie toaletki, oświetlenie osobiste/wewnętrzne, oświetlenie bagażnika, oświetlenie sufitowe w drzwiach, podświetlany system wejścia |
| 36 | 10A ECU-B NR 1 – System komunikacji multipleksowej, system inteligentnego kluczyka, wskaźnik i liczniki, układ rozrusznika, czujnik układu kierowniczego, układ klimatyzacji, zewnętrzne lusterko wsteczne, przednie elektrycznie sterowane fotele |
Przekaźnik
- R1 – ST – Rozrusznik
- R2 – KLAKSON – Przekaźnik dźwiękowy
- R3 – H-LP – Przekaźnik reflektorów
Jeżeli wiesz jak ulepszyć materiał lub masz jakieś pytania pisz w komentarzach.
