Toyota Avalon drugiej generacji była produkowana w latach 2000, 2001, 2002, 2003 i 2004 pod oznaczeniem nadwozia x20. W tym czasie model został zaktualizowany. W naszym artykule znajdziesz opis bezpieczników i przekaźników Toyota Avalon 2 ze schematami skrzynek bezpieczników, ich lokalizacją oraz zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Przedział pasażerski

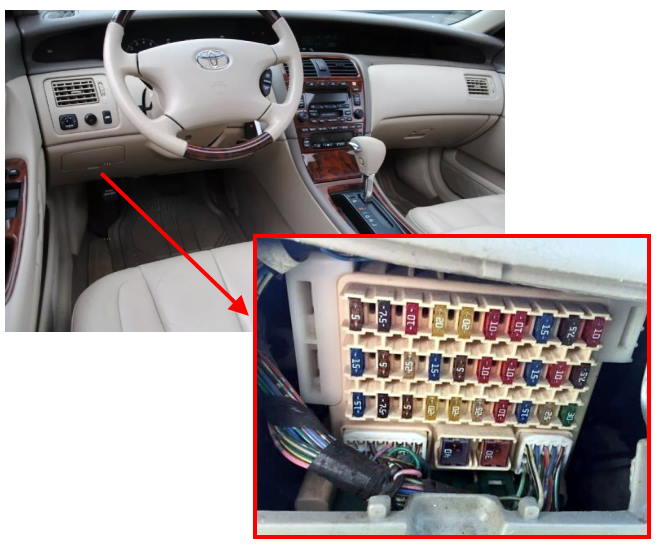

W kabinie pasażerskiej skrzynka bezpieczników znajduje się w dolnej części tablicy rozdzielczej, za osłoną ochronną po stronie kierowcy.

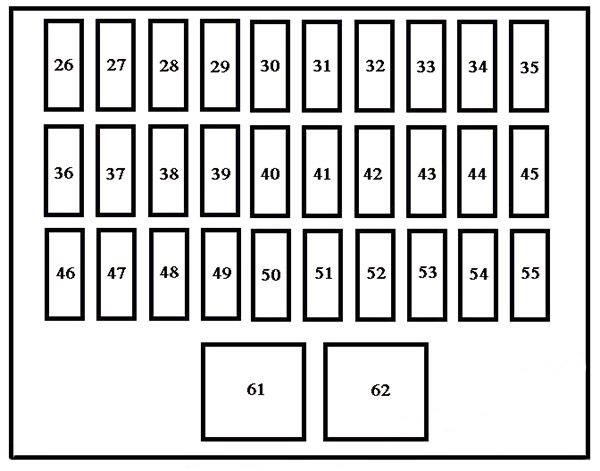

Schemat
Opis
| 26 | 5A ECU-IG NR. 1 – Elektryczne wentylatory chłodzące |
| 27 | 7,5A ECU-B – Układ klimatyzacji, zabezpieczenie przed kradzieżą, elektrycznie sterowane fotele, liczniki, elektrycznie sterowane szyby (dla kierowcy i pasażera z przodu), system komunikacji multipleksowej |
| 28 | 10A TYŁ – Światła postojowe, oświetlenie tablicy rejestracyjnej, światła tylne, tylne boczne światła obrysowe, lampka ostrzegająca o awarii tylnego światła, układ sterowania silnikiem |
| 29 | 20A SEAT HTR – Podgrzewacze siedzeń |
| 30 | 20A FR P/W – Szyba elektrycznie sterowana (dla pasażera z przodu) |
| 31 | 10A WSKAŹNIK NR 1 – System kontroli poślizgu pojazdu, odmgławiacz tylnej szyby, system tempomatu, system blokady zmiany biegów, układ przeciwblokujący hamulce, automatyczne przeciwodblaskowe lusterko wsteczne, system automatycznej kontroli świateł, elektrycznie sterowane siedzenia, ostrzeganie o awarii tylnego światła oświetlenie, kontrolki automatycznej skrzyni biegów, gniazdko elektryczne, elektrycznie sterowana szyba (dla kierowcy), lampka ostrzegawcza układu hamulcowego, elektrycznie sterowany dach księżycowy |
| 32 | 10A HTR – Układ klimatyzacji |
| 33 | 15A FOG – Przednie światła przeciwmgielne |
| 34 | 7,5A KIERUNK – Kierunkowskazy |
| 35 | 10A Klimatyzacja – Układ klimatyzacji |
| 36 | 15A RADIO – System audio, wyświetlacz wielofunkcyjny |
| 37 | PANEL 5A – Wskaźniki i liczniki, system audio, zapalniczka samochodowa, klimatyzacja, migacz awaryjny, elektronicznie sterowana automatyczna skrzynia biegów, elektrycznie sterowane lusterka wsteczne, wyświetlacz wielofunkcyjny, oświetlenie schowka podręcznego, oświetlenie tablicy rozdzielczej, sterowanie oświetleniem tablicy rozdzielczej, zasilanie wylot |
| 38 | 25A FL P/W – Elektryczne szyby (dla kierowcy) |
| 39 | 15A PWR WYJŚCIE NR 1 – Gniazdo zasilania (ACC) |
| 40 | 5A ECU-ACC – System audio, elektrycznie sterowane lusterka wsteczne, wyświetlacz wielofunkcyjny, system blokady zmiany biegów, system komunikacji multipleksowej |
| 41 | 10A SRS-ACC – System poduszek powietrznych SRS |
| 42 | 10A MIR HTR – Odmgławiacze zewnętrznych lusterek wstecznych, układ sterowania silnikiem |
| 43 | 15A PWR WYJŚCIE NR 2 – Gniazdo zasilania (IG) |
| 44 | 10A WSKAŹNIK NR 2 – Światła cofania |
| 45 | 7,5A OBD-II – System diagnostyki pokładowej |
| 46 | 15A STOP – Światła stopu, wysoko umieszczone światło stopu, układ przeciwblokujący hamulce, układ blokady zmiany biegów, układ tempomatu, układ kontroli poślizgu pojazdu, układ sterowania silnikiem |
| 47 | 7,5A DOME – Oświetlenie wewnętrzne, oświetlenie osobiste przednie, oświetlenie dodatkowe przy drzwiach, lampka włącznika zapłonu, oświetlenie toaletki, mechanizm otwierania drzwi garażowych, lampka ostrzegawcza otwartych drzwi, podświetlany system wejścia, tylne światła osobiste, system automatycznego sterowania oświetleniem, oświetlenie bagażnika, pilot bezprzewodowy system sterowania, system komunikacji multipleksowej |
| 48 | 5A Brak obwodu |
| 49 | 20A RL P/W – Szyba elektrycznie sterowana (dla pasażera z tyłu po lewej stronie) |
| 50 | 20A RR P/W – Szyba elektrycznie sterowana (dla pasażera z tyłu po prawej stronie) |
| 51 | 25A WIP – Wycieraczki i spryskiwacz przedniej szyby |
| 52 | 10A ECU-IG NO.2 – Układ przeciwblokujący, tempomat, wyświetlacz wielofunkcyjny, zabezpieczenie przed kradzieżą, system kontroli poślizgu pojazdu, liczniki, system komunikacji multipleksowej |
| 53 | 15A CIG – Zapalniczka samochodowa |
| 54 | 25A DRZWI NR 1 – System antywłamaniowy, otwieranie bagażnika, system komunikacji multipleksowej |
| 55 | 30A OTWARTY DACH – Elektryczny dach księżycowy |
| 61 | 40A DEF – Odmgławiacz tylnej szyby, filtr przeciwszumowy |
| 62 | SIEDZENIE 30A PWR – Fotele elektrycznie sterowane |
Za zapalniczkę odpowiada bezpiecznik nr 53.

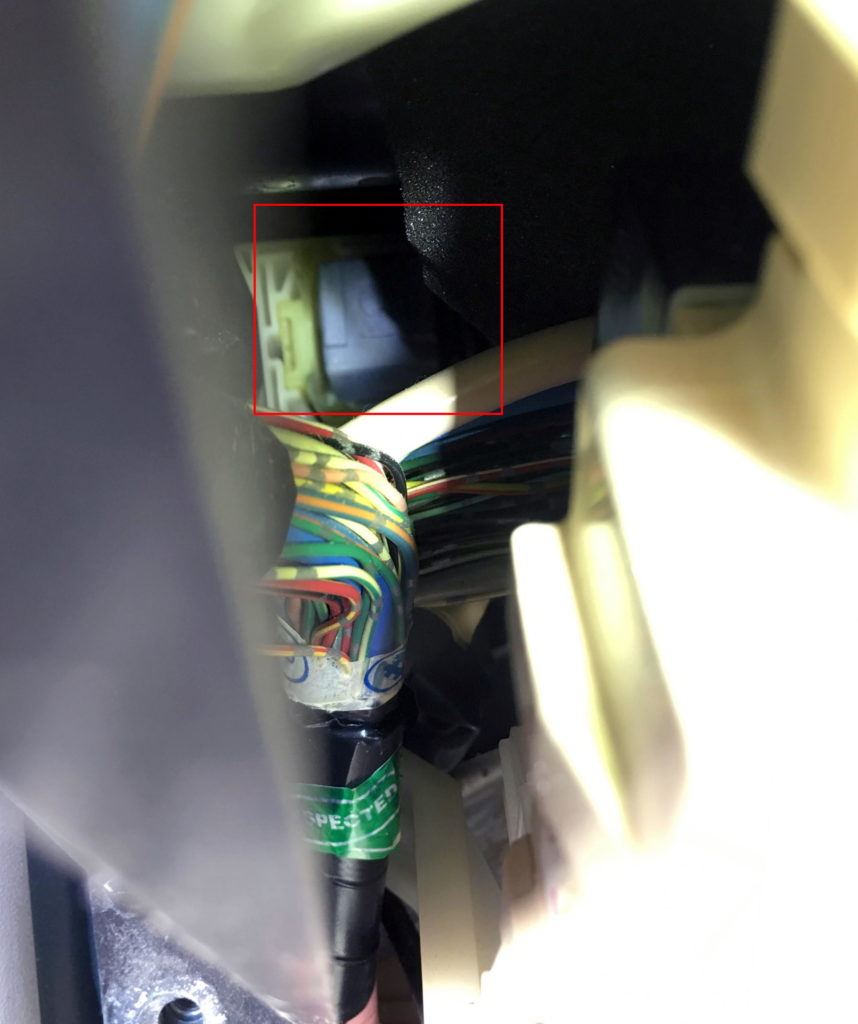

Niektóre przekaźniki mogą być zainstalowane za skrzynką bezpieczników. Na przykład przekaźnik alarmowy (migacz).
Komora silnika

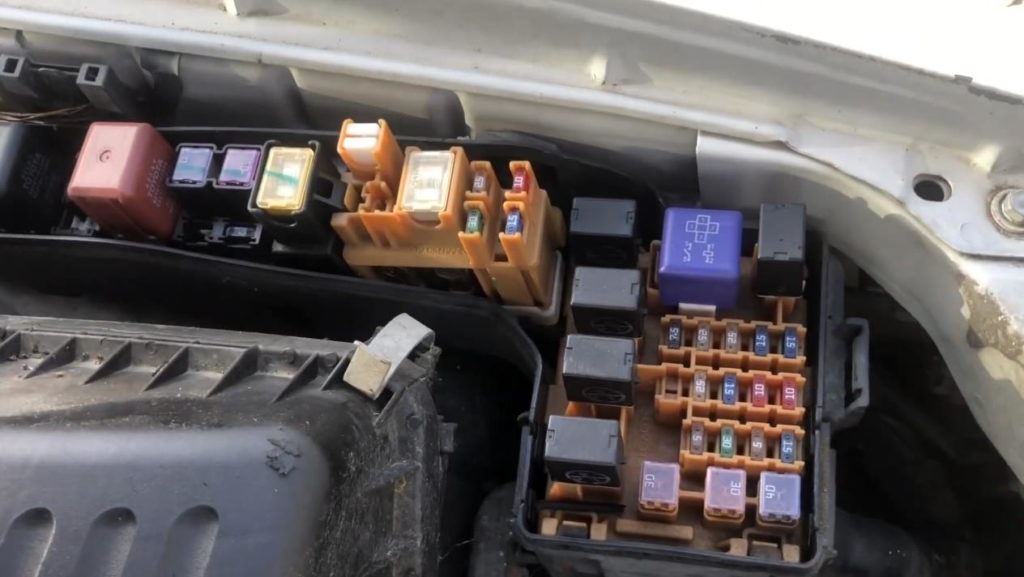

Pod maską po lewej stronie znajduje się blok główny z bezpiecznikami i przekaźnikami, zamknięty pokrywą ochronną.

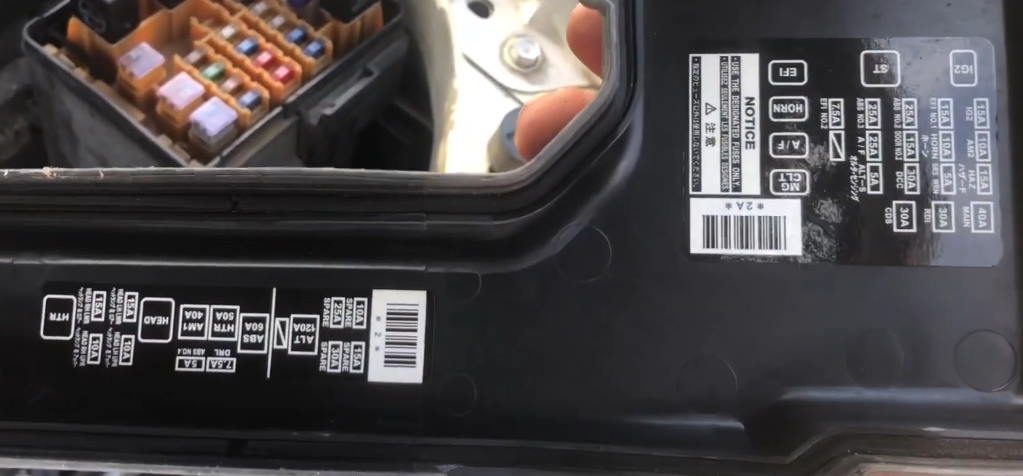

Sprawdź oznaczenie elementów na swoim schemacie z tyłu osłony ochronnej.

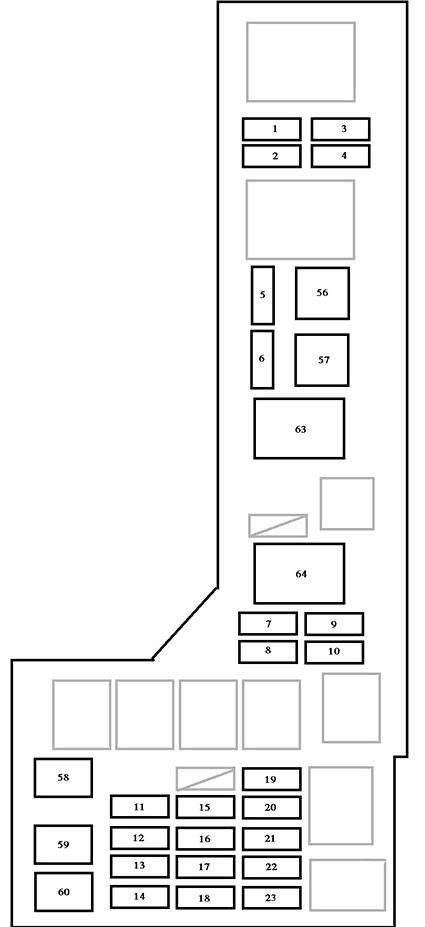

Schemat
Przeznaczenie
| 1 | 10A Brak obwodu (z DRL) |
| 15A Reflektor prawy, kierunkowskaz świateł drogowych (bez DRL) | |
| 2 | 10A Brak obwodu (z DRL) |
| 15A Reflektor lewy, przednie światła przeciwmgielne (bez DRL) | |
| 3 | 15A Reflektor prawy (światła mijania) (z DRL) |
| 4 | 15A Reflektor lewy (światła mijania) (z DRL) |
| 5 | 5A Układ kontroli poślizgu pojazdu (ABS) |
| 6 | Układ świateł do jazdy dziennej 7,5A |
| 7 | 30A Zapasowy bezpiecznik |
| 8 | 15A Zapasowy bezpiecznik |
| 9 | 25A Zapasowy bezpiecznik |
| 10 | 10A Zapasowy bezpiecznik |
| 11 | Układ ładowania 5A |
| 12 | Bezpieczniki 30A „DOME”, „ECU-B” i „RADIO”. |
| 13 | 10A System antykradzieżowy |
| 14 | 15A Kierunkowskazy |
| 15 | 25A Czujnik powietrza/paliwa |
| 16 | 15A Zasilanie systemu zamka drzwi |
| 17 | 10A Klakson, zabezpieczenie przed kradzieżą |
| 18 | 10A AM2 – Układ poduszek powietrznych SRS, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozrusznika, układ ładowania, czujnik powietrza/paliwa, pompa paliwa |
| 19 | 7,5A EFI NO.2 – Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, przepływomierz powietrza, czujnik tlenu, układ kontroli emisji par, układ sterowania pozycjonerem przepustnicy, układ sterowania silnikiem |
| 20 | 25A ABS NR 3 – Układ przeciwblokujący |
| 21 | 25A ABS NR 2 – System kontroli poślizgu pojazdu |
| 22 | 15A EFI NO.1 – Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, pompa paliwa |
| 23 | 15A IG2 – Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 56 | 40A AM1 – Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 57 | 50A HTR – Układ klimatyzacji |
| 58 | 30A CDS – Elektryczne wentylatory chłodzące |
| 59 | 30A RDI – Elektryczne wentylatory chłodzące |
| 60 | 40A GŁÓWNY – Układ rozrusznika |
| 63 | 60A ABS – Układ przeciwblokujący, bezpiecznik „ABS nr 4”. |
| 64 | 120A ALT – Bezpieczniki „HTR”, „A/C”, „ABS NO.2”, „ABS NO.3”, „RDI”, „CDS”, „AM1”, „ABS” i „ABS NO.4” |
W niektórych modelach osobno można zamontować kolejny dodatkowy blok z bezpiecznikami i przekaźnikiem odpowiedzialnym za światła drogowe i nie tylko.
