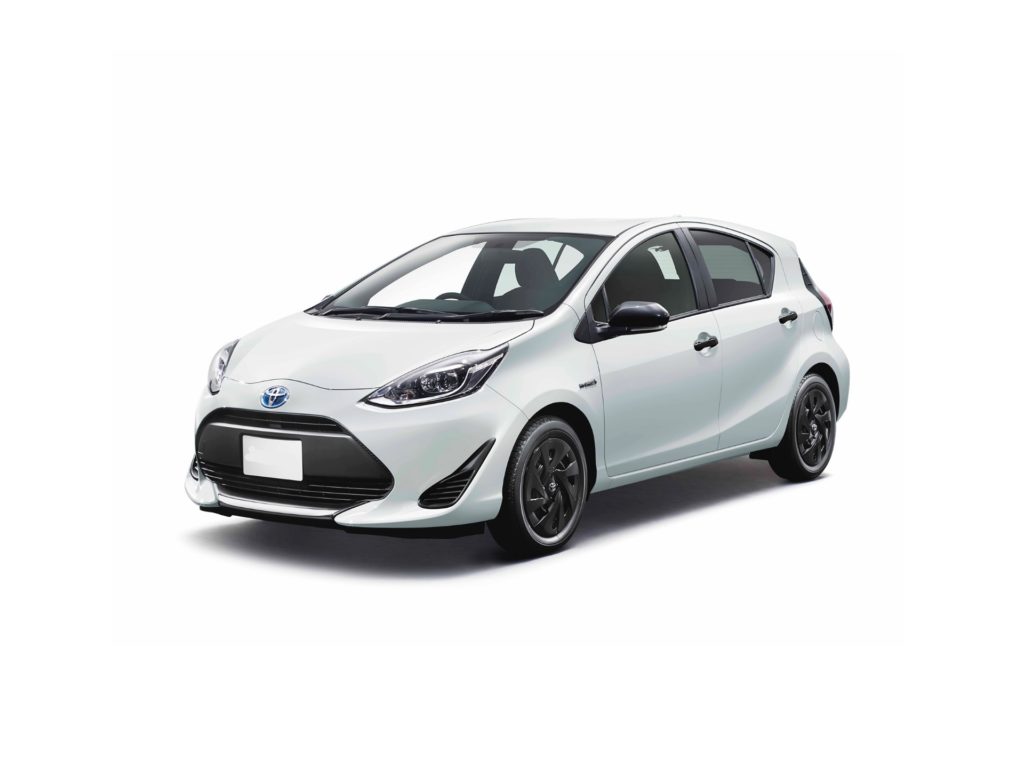

Samochód hybrydowy Toyota Aqua był produkowany w latach 2012, 2013, 2014, 2015, 2016, 2017 , 2018, 2019. Znany jest również pod nazwą Toyota Prius C. Kluczową różnicą między nimi jest umiejscowienie układu kierowniczego. W tym artykule znajdziesz opis bezpieczników i przekaźników Toyoty Prius C/Aqua wraz ze schematami skrzynek i ich lokalizacją. Podświetl bezpiecznik zapalniczki.

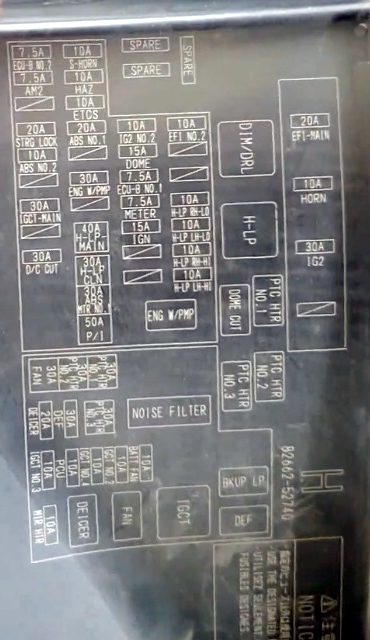

Sprawdź przeznaczenie elementów na podstawie schematów na okładce pudełka.
Contents
Przedział pasażerski

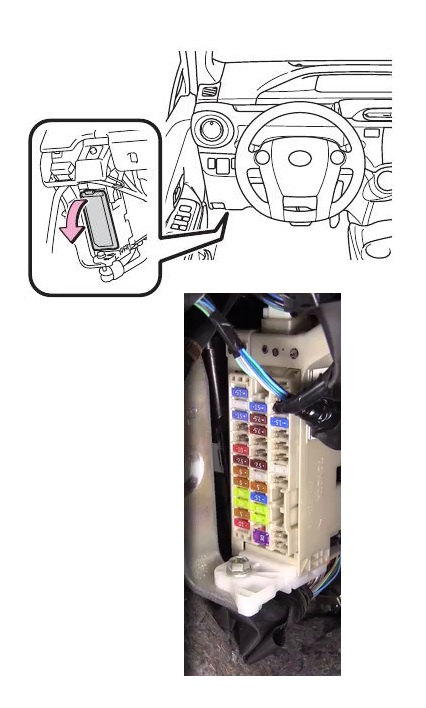

Skrzynka bezpieczników znajduje się po lewej stronie pod deską rozdzielczą.

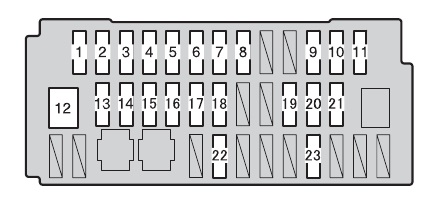

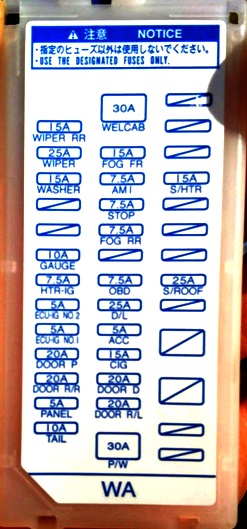

Schemat z okładki pudełka
Schemat
Opis
| 1 | 10A TAIL – Światła postojowe, boczne światła obrysowe, światła tylne, oświetlenie tablicy rejestracyjnej, przednie światła przeciwmgielne, czujnik i wskaźniki |
| 2 | 5A PANEL – Oświetlenie tablicy przyrządów |
| 3 | 20A DOOR R/R – Tylna szyba elektryczna (prawa strona) |
| 4 | 20A DOORP – Podnośnik podnośnika szyby przedniej (prawa strona) |
| 5 | 5A ECU-IG NO.1 – Ogrzewana tylna szyba, System ostrzegania o ciśnieniu w oponach, ECU głównego korpusu, Układ hamulcowy, System kontroli stabilności pojazdu, System elektrycznego zamka drzwi, System inteligentnego kluczyka |
| 6 | 5A ECU-IG nr 2 – Elektryczne wspomaganie kierownicy |
| 7 | 7,5A HTR-IG – Klimatyzacja, nagrzewnica PTC |
| 8 | WSKAŹNIK 10A – Światła cofania, system audio, system sterowania blokadą zmiany biegów, szyberdach, sterowanie pojazdem i rejestracja danych roboczych, system ostrzegania o zbliżaniu się pojazdu |
| 9 | 15A PODKŁADKA – Wycieraczki i spryskiwacz przedniej szyby |
| 10 | 25A WYCIERACZKA – Wycieraczki i spryskiwacz szyby przedniej |
| 11 | 15A WIPER RR – Wycieraczki i spryskiwacz szyby przedniej |
| 12 | 30A P/W – Regulator okna |
| 13 | 20A DOOR R/L – Tylna szyba elektryczna (lewa strona) |
| 14 | 20A DOOR D – Szyba przednia (lewa strona) |
| 15 | 15A CIG – Gniazdo, Zapalniczka |
| 16 | 5A ACC – ECU głównego nadwozia, system audio, zewnętrzne lusterka wsteczne, system sterowania blokadą zmiany biegów |
| 17 | 25A D/L – Elektryczny system ryglowania drzwi |
| 18 | 7,5A OBD – Diagnostyka pokładowa |
| 19 | 7,5A STOP – Układ rozrusznika, układ sterowania blokadą zmiany biegów, system ostrzegania o zbliżaniu się pojazdu, układ hamulcowy, światła stopu, światło hamowania montowane na górze |
| 20 | 7,5A AM1 – Układ rozrusznika |
| 21 | 15A FOG FR – Przednie światła przeciwmgielne |
| 22 | 25A S/DACH – Dach otwierany |
| 23 | 15A S/HTR – Podgrzewane siedzenia, klimatyzacja |
Za zapalniczkę odpowiada bezpiecznik nr 15 przy 15A.
Komora silnika
Skrzynka bezpieczników i przekaźników
Główna skrzynka bezpieczników i przekaźników pod spodem znajduje się po prawej stronie.

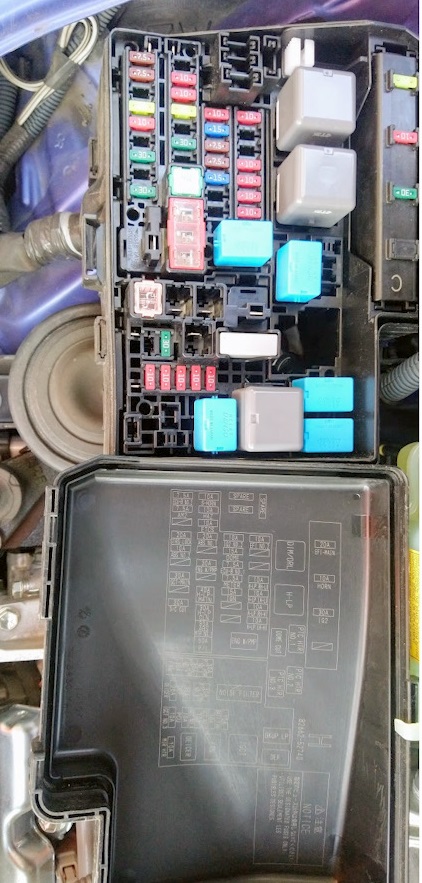

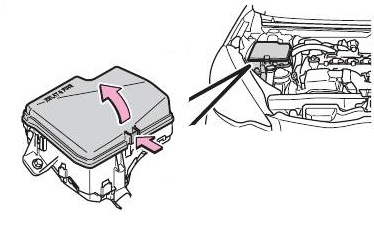

Zdjęcie

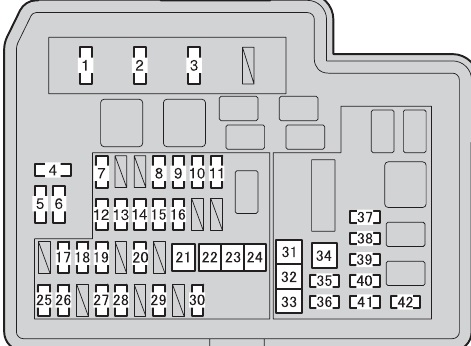

Schemat z skrzynki
Schemat
Przeznaczenie
| 1 | 20A EFI-MAIN – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, EFI NR 2 |
| 2 | Klakson 10A – sygnał |
| 3 | 30A IG2 nr 2, LICZNIK. IGN |
| 4 | 7,5A Zapasowy bezpiecznik |
| 5 | 15A Zapasowy bezpiecznik |
| 6 | 30A Zapasowy bezpiecznik |
| 7 | 10A EFI NR 2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 8 | 10A H-LP RH-LO – Reflektor prawy (światła mijania) |
| 9 | 10A H-LP LH-LO – Reflektor lewy (światło mijania), czujnik i przyrządy |
| 10 | 10A H-LP RH-HI – Reflektor prawy (światła drogowe) |
| 11 | 10A H-LP LH-HI – Reflektor lewy (światła drogowe), czujnik i przyrządy |
| 12 | 10A IG2 NO.2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, przełączniki kierownicze, układ hamulcowy, układ rozrusznika, system inteligentnego kluczyka, system klasyfikacji pasażerów, system poduszek powietrznych SRS |
| 13 | 15A DOME – System audio, sterowanie pojazdem i rejestracja danych roboczych, sterownik główny nadwozia, oświetlenie osobiste, oświetlenie bagażnika |
| 14 | 7,5A ECU-B NR 1 – ECU głównego korpusu, system inteligentnego klucza |
| 15 | MIERNIK 7,5A – Wskaźnik i tablica przyrządów |
| 16 | 15A IGN – Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 17 | 10A HAZ – Światła awaryjne |
| 18 | 10A ETCS – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 19 | 20A ABS NR 1 – Układ hamulcowy |
| 20 | 30A ENG W / PMP – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 21 | 40A H-LP- MAIN – H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI, system świateł do jazdy dziennej |
| 22 | 30A H-LP CLN – Środek do czyszczenia reflektorów |
| 23 | 30A ABS MTR NR 1 – Układ hamulcowy |
| 24 | 50A P/I – EFI-MAIN, RÓŻ, IG2 |
| 25 | 7,5A ECU-B NO.2 – Klimatyzacja, manometr i liczniki, system klasyfikacji pasażerów, system ostrzegania o ciśnieniu w oponach, system rozrusznika, system inteligentnego kluczyka, system elektrycznego zamka drzwi |
| 26 | 7,5A AM2 – Układ rozrusznika |
| 27 | 20A STRG LOCK – Układ blokady kierownicy |
| 28 | 10A ABS NR 2 – Układ hamulcowy |
| 29 | 30A IGCT — GŁÓWNY — IGCT #2, IGCT #3, IGCT #4, PCU, WENTYLATOR BATT |
| 30 | 30A CIĘCIE D/C – KOPUŁA, ECU-B #1 |
| 31 | 30A PTC HTR NR 1 – Grzałka PTC |
| 32 | 30A PTC HTR NR 2 – Grzałka PTC |
| 33 | WENTYLATOR 30A – Elektryczny wentylator chłodzący |
| 34 | 30A PTC HTR NR 3 – Grzałka PTC |
| 35 | 30A DEF – MIR HTR, odmgławiacz tylnej szyby |
| 36 | 20A DEICER – Bez łańcucha |
| 37 | 10A BATT FAN – Wentylator chłodzący akumulator |
| 38 | 10A IGCT NR 2 – Układ hybrydowy |
| 39 | 10A IGCT NR 4 – Układ hybrydowy |
| 40 | 10A PCU – Układ hybrydowy |
| 41 | 10A IGCT NR 3 – Układ hybrydowy |
| 42 | 10A MIR HTR – Podgrzewane lusterka zewnętrzne |
Skrzynka bezpiecznikowa
Montowany po lewej stronie.

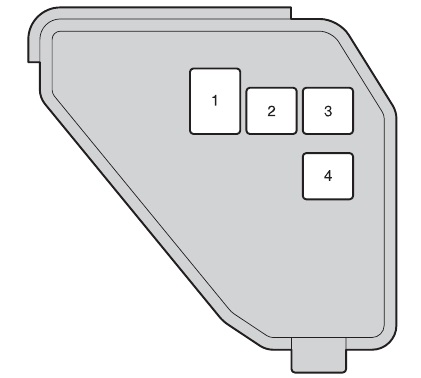

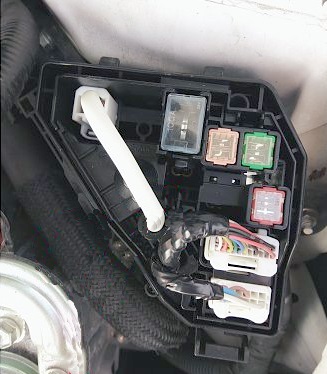

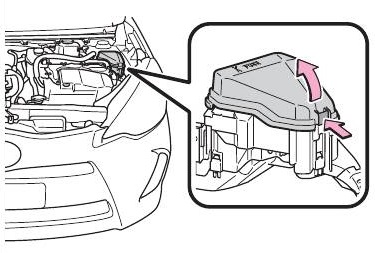

Zdjęcie poglądowe
Schemat
Opis
- System hybrydowy DC/DC 100A
- ABS MTR NO.2 30 Układ hamulcowy
- HTR 40 Układ klimatyzacji
- EPS 50 Elektryczne wspomaganie kierownicy
