Subkompaktowy samochód Suzuki Swift był produkowany w trzech generacjach od 1984 roku do chwili obecnej. Generacja 1 nie została oficjalnie dostarczona do Europy. Dlatego nie będziemy tego rozważać w tym artykule. Drugie zbierano w latach 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 i 2010. Kolejne w latach 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 i 2020 r . Suzuki Swift trzeciej generacji był w sejmie . W tej publikacji znajdziesz oznaczenia skrzynek bezpieczników i przekaźników Suzuki Swift , ich lokalizację, zdjęcia i schematy. Osobno zwracamy uwagę na bezpieczniki odpowiedzialne za zapalniczkę.
Przeznaczenie bezpieczników w skrzynkach może różnić się od pokazanego i zależy od roku produkcji, poziomu wyposażenia i kraju dostawy Suzuki Swift. Sprawdź opis na okładce ochronnej.
Komora silnika

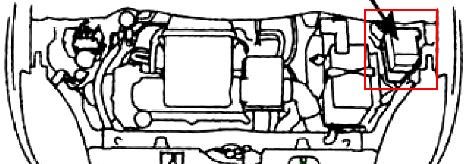

Znajduje się po lewej stronie, obok lady.

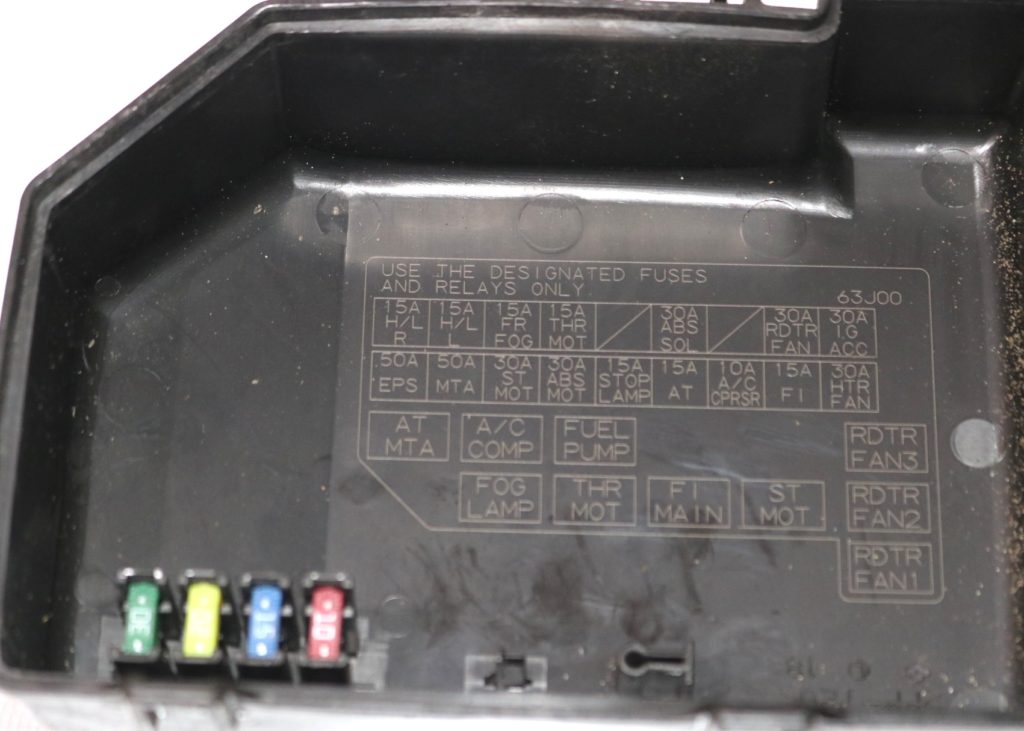

Typ 1
Schemat na okładce

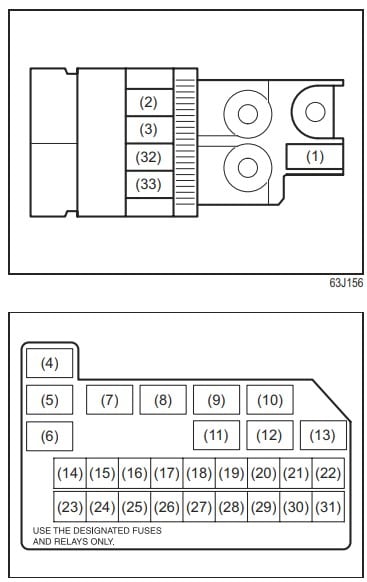

Schemat
Przeznaczenie
| 1 | 80A Wszystkie obwody elektryczne |
| 2 | 50A Szyby, zapłon, rozrusznik, wycieraczka |
| 3 | Wymiary tylne, ogrzewanie szyb tylnych drzwi, centralny zamek, klakson, oświetlenie wnętrza |
| 4 | Przekaźnik wentylatora chłodnicy nr 1 |
| 5 | Przekaźnik wentylatora chłodnicy nr 2 |
| 6 | Przekaźnik wentylatora chłodnicy nr 3 |
| 7 | Przekaźnik rozrusznika |
| 8 | Główny przekaźnik |
| 9 | Przekaźnik zaworu przepustnicy |
| 10 | Przekaźnik świateł przeciwmgłowych |
| 11 | Przekaźnik pompy paliwa |
| 12 | Przekaźnik sprężarki powietrza |
| 13 | rezerwa |
| 14 | Grzejnik 30A |
| 15 | Układ wtryskowy 15A |
| 16 | 10A Przekaźnik sprężarki powietrza |
| 17 | rezerwa |
| 18 | 15A Światło stopu |
| 19 | 30A ABS |
| 20 | Rozrusznik 30A |
| 21 | rezerwa |
| 22 | Elektryczne wspomaganie kierownicy 50A |
| 23 | 30A Stacyjka |
| 24 | 30A Wentylator chłodzący |
| 25 | rezerwa |
| 26 | 30A ABS |
| 27 | rezerwa |
| 28 | rezerwa |
| 29 | 15A Światła przeciwmgielne |
| 30 | Reflektor 15A (lewy) |
| 31 | Reflektor 15A (prawy) |
| 32 | 80A Nagrzewnica, elektryczne wspomaganie kierownicy |
| 33 | 80A Wentylator chłodzący, światła przeciwmgielne, reflektory |

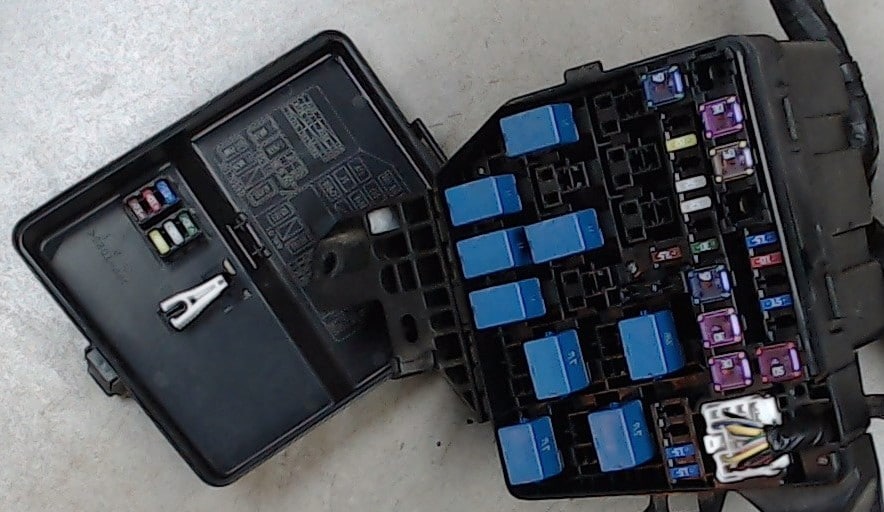

Typ 2

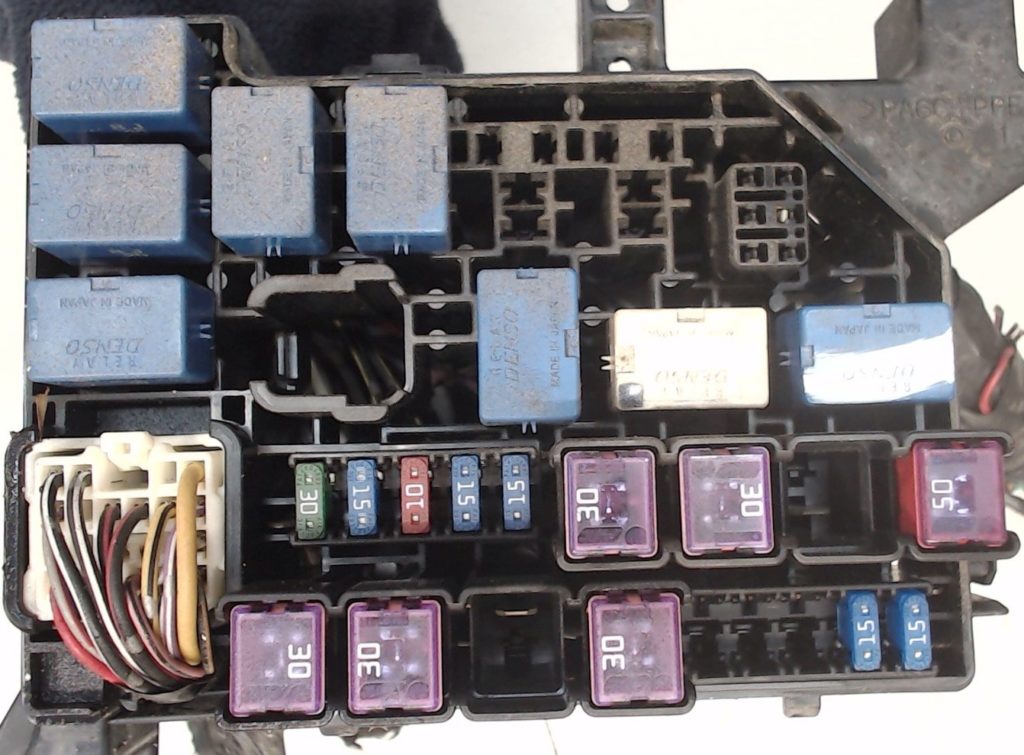

Zdjęcie poglądowe

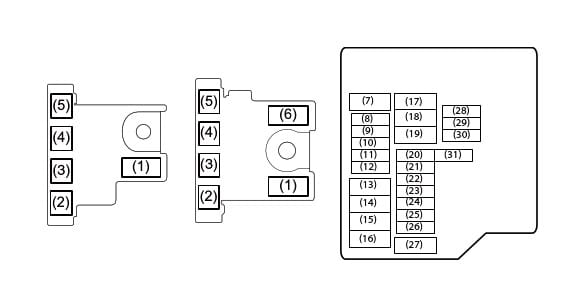

Schemat
Przeznaczenie
| 1 | 100/120A FL1 |
| 2 | 100A FL2 |
| 3 | 100A FL3 |
| 4 | 50A FL4 |
| 5 | 80A FL5 |
| 6 | 100A FL6 |
| 7 | 50A Stacyjka -2 |
| 8 | 7,5A ESM |
| 9 | rezerwa |
| 10 | 20A F/P (diesel) |
| 11 | Sprężarka powietrza 10A |
| 12 | 15A FI (olej) |
| 13 | 30A FI (DIESEL) |
| 14 | Wspomaganie kierownicy 60A |
| 15 | Wentylator chłodnicy 30A |
| 16 | Silnik ABS 40A |
| 17 | Wentylator 30A |
| 18 | 30A Uruchomienie silnika |
| 19 | rezerwa |
| 20 | 30A Sprzęt pomocniczy |
| 21 | rezerwa |
| 22 | 15A Światło główne (lewe) |
| 23 | Jednostka sterująca ABS 25A |
| 24 | 15A Światło główne (prawe) |
| 25 | 20A Przednie światło przeciwmgłowe |
| 26 | rezerwa |
| 27 | 40A Stacyjka |
| 28 | 20A Jednostka sterująca silnika/zapłon |
| 29 | 10A FI 2 (DIESEL) |
| 30 | rezerwa |
| 31 | 7,5A Sygnał startu |
Przedział pasażerski
Znajduje się pod deską rozdzielczą, obok blatu.
Typ 1
Bieżące odszyfrowanie zostanie wydrukowane na okładce bloku.

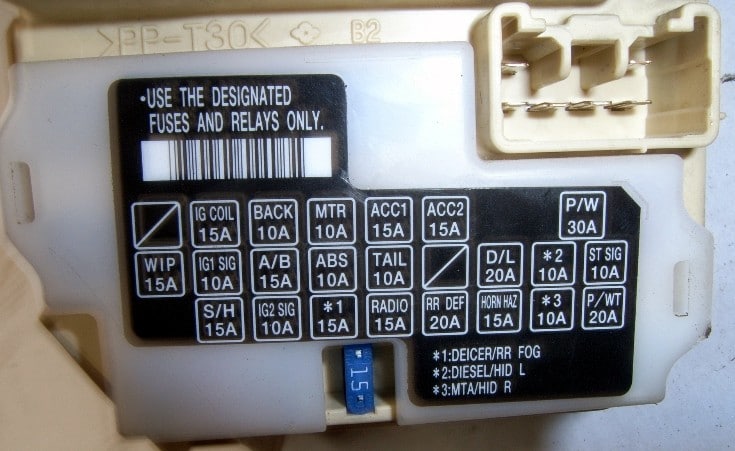

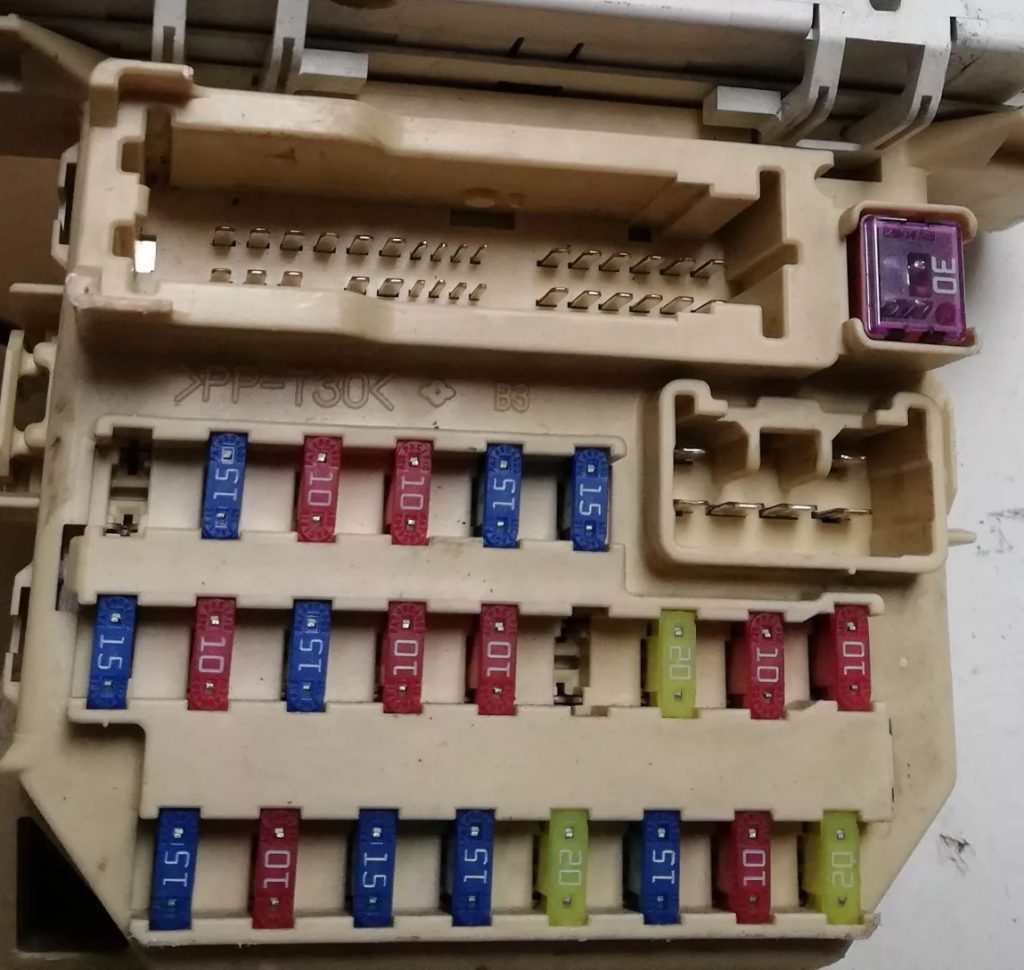

Zdjęcie

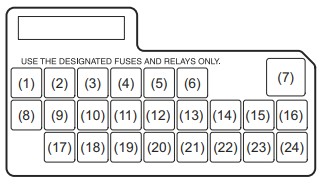

Schemat
Przeznaczenie
| 1 | Rezerwa 15A |
| 2 | 10A Cewka zapłonowa |
| 3 | 10A Światło cofania |
| 4 | 15A Zestaw wskaźników |
| 5 | 15A Lusterka boczne |
| 6 | Zapalniczka samochodowa 15A lub gniazdo do podłączenia dodatkowego sprzętu |
| 7 | 15A Okna |
| 8 | 15A Wycieraczka i spryskiwacz szyby |
| 9 | Elektryczne wspomaganie kierownicy 10A |
| 10 | 15A SRS |
| 11 | 10A ABS |
| 12 | 10A Światła boczne |
| 13 | Nieużywany |
| 14 | 20A Zamki drzwiowe |
| 15 | Reflektor 10A (lewy) |
| 16 | Rozrusznik 10A |
| 17 | 15A Podgrzewane przednie siedzenia |
| 18 | Grzejnik 10A |
| 19 | 15A Tylne światła przeciwmgielne |
| 20 | 15A Magnetofon radiowy, oświetlenie wewnętrzne |
| 21 | 20A Ogrzewanie szyby tylnych drzwi |
| 22 | 15A Sygnał dźwiękowy |
| 23 | Reflektor 10A (prawy) |
| 24 | 20A „Timer” wyłączający napęd podnośnika szyb |
Za działanie zapalniczki odpowiada bezpiecznik nr 6 przy 15A.
Typ 2
Zdjęcie
Schemat
Oznaczenie
| 2 | Pas bezpieczeństwa 30A |
| 2 | Timer okna elektrycznego 20A |
| 3 | 15A Blokada kolumny kierownicy |
| 4 | 20A Ogrzewana tylna szyba |
| 5 | Właz 20A |
| 6 | 10A DRL |
| 7 | 10A Podgrzewane lusterka zewnętrzne |
| 8 | 7,5A Sygnał startu |
| 9 | 15A Gniazdo na wyposażenie dodatkowe 2 |
| 10 | Okno elektryczne 30A |
| 11 | Alarm 10A |
| 12 | 7,5A BCM |
| 13 | 15A Cewka zapłonowa |
| 14 | Moduł sterujący ABS 10A |
| 15 | Gniazdo zapalniczki samochodowej 15A |
| 16 | 10A Sterownik A-STOP |
| 17 | Brzęczyk 15A |
| 18 | Światło stopu 10A |
| 19 | 10A Poduszka powietrzna |
| 20 | 10A Światło cofania |
| 21 | 15A Środek czyszczący/myjący |
| 22 | 30A Wycieraczka przednia |
| 23 | 10A Lampa sufitowa |
| 24 | 15A 4WD |
| 25 | 7,5A Tylne lampy przeciwmgielne |
| 26 | rezerwa |
| 27 | 7,5A Zapłon – 1. sygnał |
| 28 | 15A Radio2 |
| 29 | Gniazdo 10A na wyposażenie dodatkowe 3 |
| 30 | Radia 15A |
| 31 | 10A Światło tylne |
| 32 | 20A D/L |
| 33 | 7,5A Tempomat |
| 34 | 10A Przyrząd pomiarowy |
| 35 | 7,5A Zapłon – 2. sygnał |
| 36 | 20A Podgrzewane siedzenia |
Za zapalniczkę odpowiada bezpiecznik nr 15 na 15A, a za dodatkowe gniazda nr 9 i 29.
