Suzuki Grand Vitara przedstawia trzecią generację gamy Vitara. W tej publikacji znajdziesz opis skrzynek bezpieczników i przekaźników Suzuki Grand Vitara wyprodukowanych w latach 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 i 2014. Pokażemy gdzie te skrzynki się znajdują, ich schematy oraz zdjęcia ich wykonania. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Konstrukcja skrzyń i ilość elementów w nich zawartych w Twoim Suzuki Grand Vitara może różnić się od prezentowanej w zależności od roku produkcji i poziomu wyposażenia pojazdu. A jeśli obwody nie pasują, zapoznaj się z opisem Suzuki Vitara .
Contents
Komora silnika

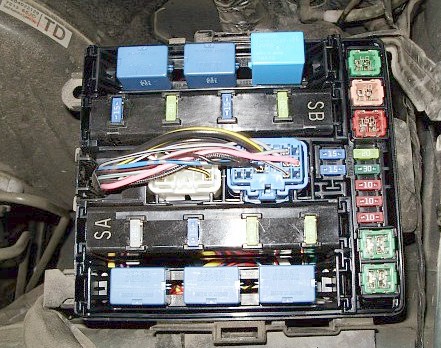

Główna skrzynka bezpieczników
Znajduje się po lewej stronie, obok lady. Zamykana pokrywą ochronną.
Aktualne przypisanie bezpieczników i przekaźników zostanie przedstawione w formie schematu na odwrocie okładki.

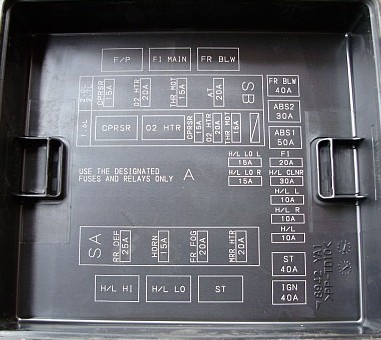

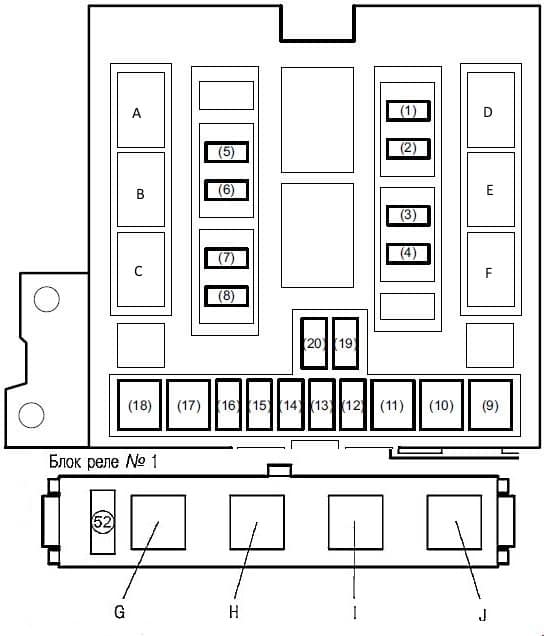

Schemat
Przeznaczenie
| 1 | 15A Sprzęgło elektromagnetyczne klimatyzacji |
| 2 | 20A Podgrzewacz czujnika tlenu |
| 3 | 15A Przepustnica elektryczna |
| 4 | Automatyczna skrzynia biegów 20A |
| 5 | 25A Ogrzewana tylna szyba |
| 6 | 15A Sygnał dźwiękowy |
| 7 | 20A Światła przeciwmgielne |
| 8 | 20A Podgrzewane lusterka |
| 19 | 15A Lewy reflektor (światło mijania), lewy reflektor wyładowczy, przekaźnik reflektorów świateł mijania |
| 20 | 15A Prawy reflektor (światło mijania), prawy reflektor gazowy, przekaźnik reflektorów świateł mijania |
| 9 | 40A Wentylator nagrzewnicy |
| 10 | 30A Jednostka sterująca ABS 2, jednostka sterująca ESP |
| 11 | 50A Jednostka sterująca ABS 1, jednostka sterująca ESP |
| 12 | 20A Przekaźnik główny |
| 13 | 30A Elektryczna pompka spryskiwacza reflektorów |
| 16 | 10A Reflektor lewy (światła drogowe) |
| 15 | 10A Prawy reflektor (światła drogowe) |
| 16 | 10A Przekaźnik świateł drogowych, przekaźnik świateł mijania |
| 17 | 40A Rozrusznik ST |
| 18 | 40A Stacyjka IGN |
Przekaźnik
| A | Przekaźnik świateł drogowych reflektorów |
| B | Przekaźnik świateł mijania reflektorów |
| C | Przekaźnik rozrusznika |
| D | Przekaźnik pompy paliwa |
| mi | główna rzecz |
| F | Silnik wentylatora nagrzewnicy |
| G | Elektryczny zawór przepustnicy |
| H | Silnik wentylatora układu chłodzenia nr 1, 2, 3 |
| I | |
| J | |
| K | Przekaźnik świateł hamowania |

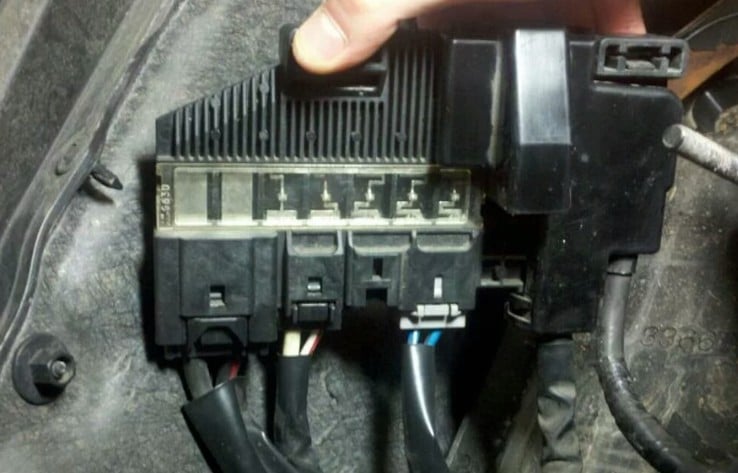

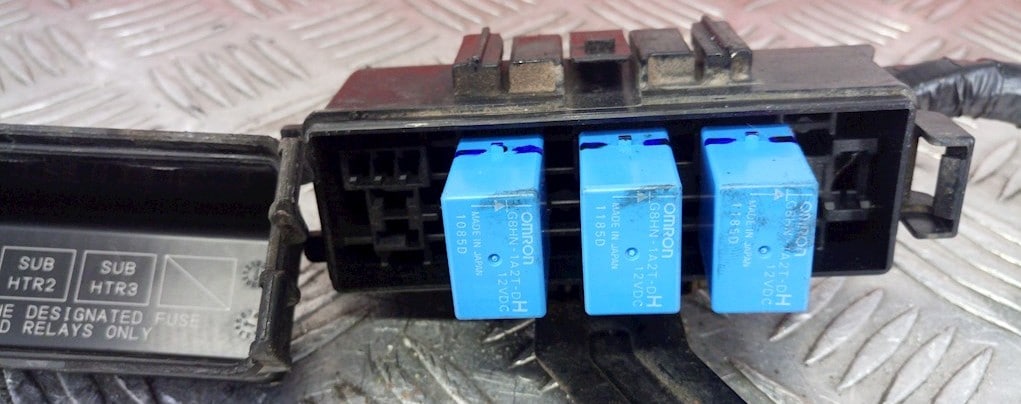

Dodatkowa skrzynka przekaźników
Dodatkowe pudełko
Znajduje się niedaleko akumulatora i składa się z bezpieczników mocy.

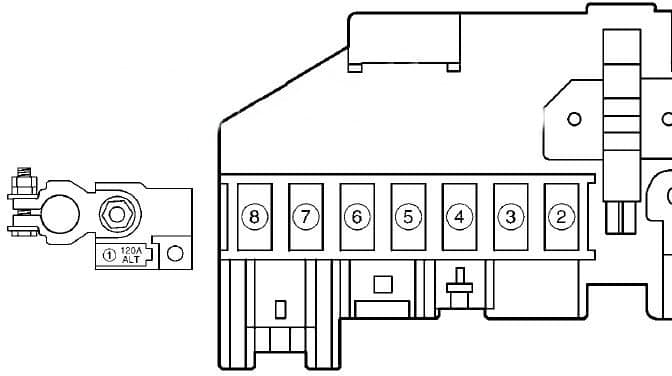

Schemat
Opis
| 1 | 120 / 80A Wszystkie obwody, akumulator, skrzynka bezpieczników nr 1 |
| 2 | 30 / 40А Przekaźnik silnika wentylatora układu chłodzenia nr 2 i nr 1 |
| 3 | |
| 4 | Jednostka sterująca 40A 4WD |
| 5 | 50A Stacyjka |
| 6 | 60A Skrzynka bezpieczników nr 2, przekaźnik świateł mijania, kostka montażowa |
| 7 | Zintegrowana skrzynka przekaźników nr 1, zintegrowana skrzynka przekaźników nr 2, skrzynka bezpieczników nr 2 |
| 8 | Skrzynka bezpiecznikowa nr 2 |
Przedział pasażerski

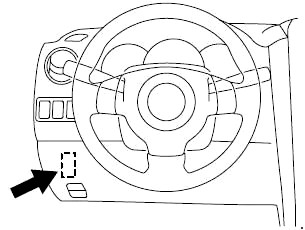

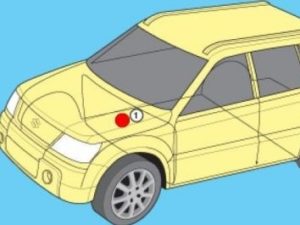

Montowany na lewym słupku, po stronie kierowcy, pod deską rozdzielczą.

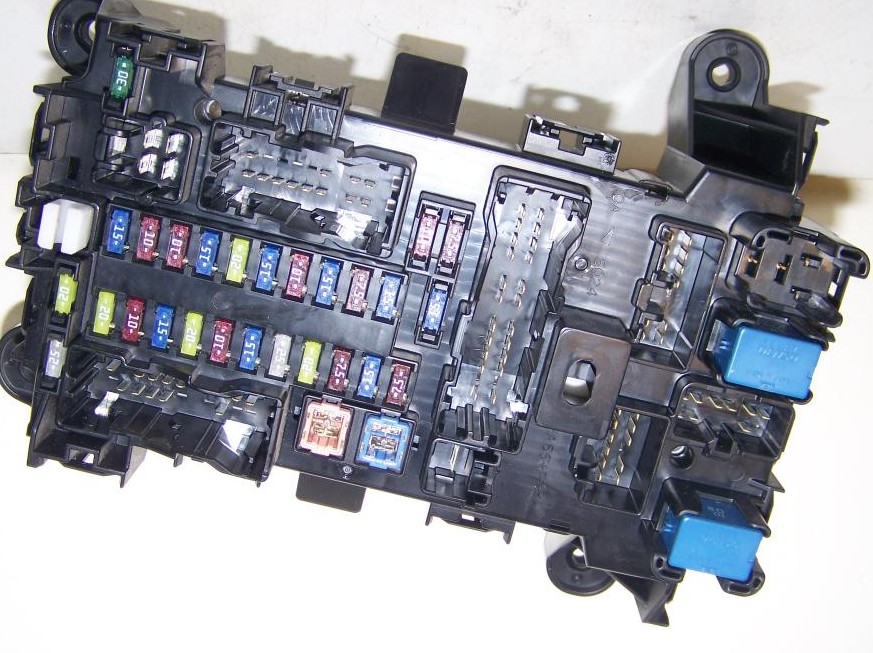

Zdjęcie
Aktualny schemat zostanie wydrukowany na pokrywie ochronnej urządzenia.

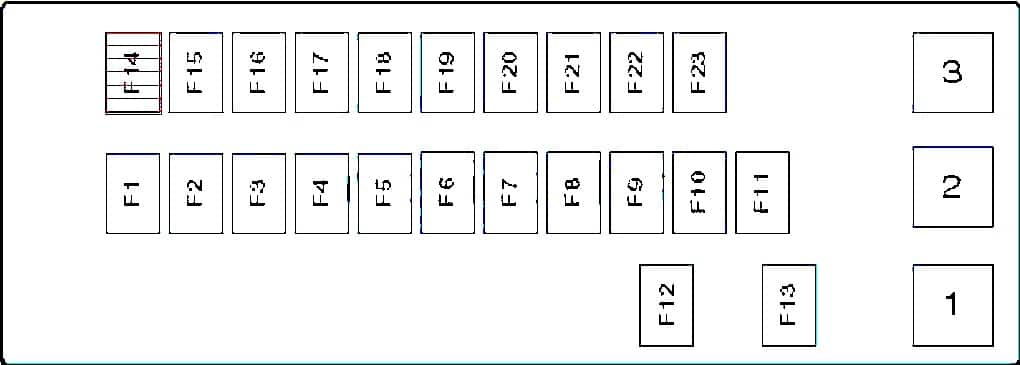

Schemat
Oznaczenie
| 1 | Przekaźnik tylnej klapy |
| 2 | Przekaźnik pomocniczych obwodów zapłonowych |
| 3 | Przekaźnik blokady wybieraka skrzyni biegów (zakres „P”) |
| F1 | (20A) Alternator, cewki zapłonowe, ECU silnika |
| F2 | (10A) ECM, zestaw wskaźników |
| F3 | (15A) ECM, wyświetlacz, system audio |
| F4 | (20A) Centralny zamek |
| F5 | (10A) Wymiary tylne |
| F6 | (15A) Lampa wewnętrzna |
| F7 | (25A) Łukasz |
| F8 | (20A) Elektroniczny moduł sterujący silnika (ECM) |
| F9 | (7,5A) Układ rozruchowy |
| F10 | (15A) Lampa ostrzegawcza, przekaźnik przerywający kierunkowskazy |
| F11 | (7,5 A) Lampka pod lusterko kosmetyczne |
| F12 | (30A) Elektryczne szyby |
| F13 | (20A) Elektryczne szyby |
| F14 | (15A) Poduszka powietrzna |
| F15 | (10A) ABS, sterownik ESP, czujnik kąta skrętu |
| F 16 | (10A) Światło cofania, czujnik położenia wybieraka, przełącznik regulacji zasięgu reflektorów |
| F17 | (15A) Przekaźnik silnika wentylatora układu chłodzenia nr 1, nr 2 i nr 3 |
| F18 | (20A) Wycieraczka szyby przedniej |
| F19 | (15A) Bezpiecznik zapalniczki samochodowej , złącze ładowania |
| F20 | (10A) Tempomat, włącznik świateł hamowania |
| F21 | (15A) Złącze ładowania |
| F22 | (7,5 A) Tylne światła przeciwmgielne, przełącznik Combi |
| F23 | (15A) Światła stopu |
Za przednią zapalniczkę odpowiada bezpiecznik nr 19 na 15A, a dla dodatkowych gniazd – 21 na 15A.
Na naszym kanale YouTube zamieściliśmy także film. Oglądaj i subskrybuj.
To wszystko, a jeśli masz coś do dodania, napisz w komentarzach.
