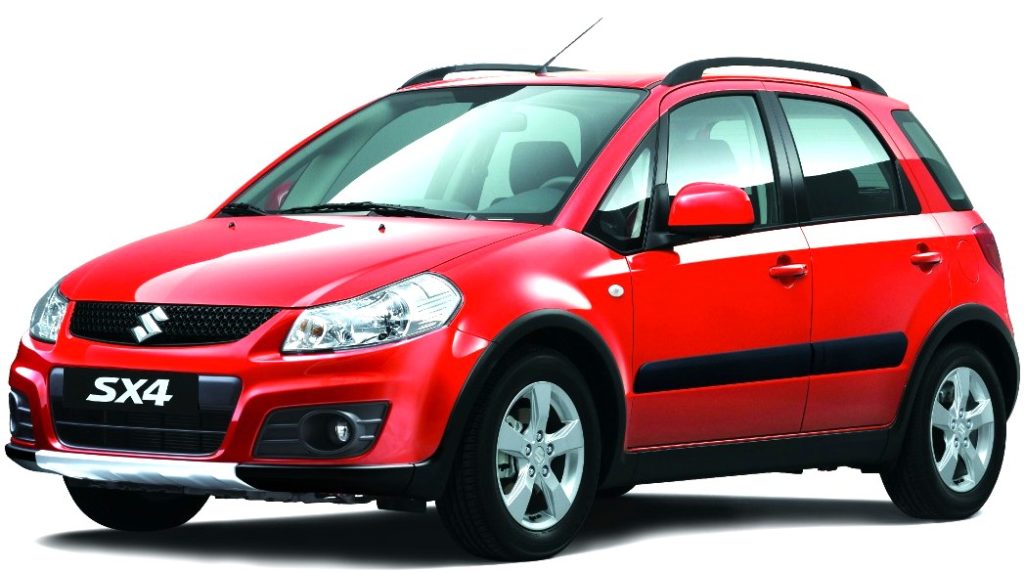

Mini crossover Suzuki SX4 produkowany jest w 3 generacjach od 2006 roku do chwili obecnej w wersjach nadwozia typu hatchback i sedan. I generacja była zbierana w latach 2007, 2008, 2009, 2010, 2011, 2012. II generacja w latach 2013, 2014 i 2015. Od 2016 roku na rynki dostarczana jest Suzuki CX4 trzeciej generacji (2017, 2018, 2019, 2020, 2021) ). Choć niektórzy uważają go za odnowioną wersję drugiej generacji ( Suzuki New SX4 / S-Cross SX4) . Ponieważ aktualizacja dotyczyła głównie wyglądu SX4. W tej publikacji znajdziesz oznaczenia skrzynek bezpieczników i przekaźników Suzuki Cx4. Pokażemy także schematy pudełek, zdjęcia i ich lokalizację. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Konstrukcja skrzyń zależy od roku produkcji, a przeznaczenie elementów zależy od poziomu wyposażenia, rodzaju nadwozia i kraju dostawy (oprócz europejskich są też japońskie i amerykańskie SX4). Sprawdź opis z własnym na odwrocie osłony ochronnej.

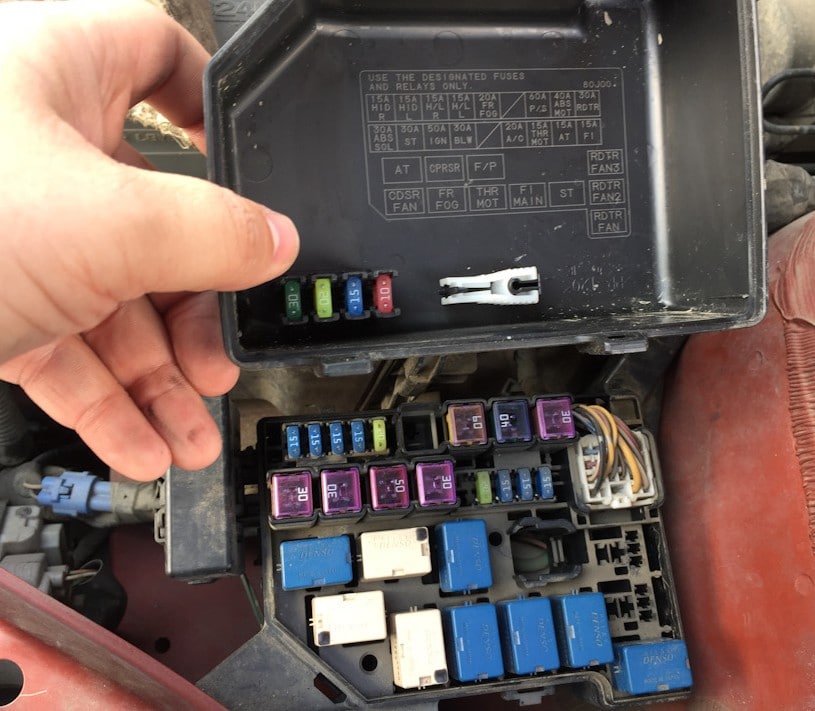

Komora silnika
Znajduje się po lewej stronie, obok stojaka, pod osłoną zabezpieczającą.
Typ 1

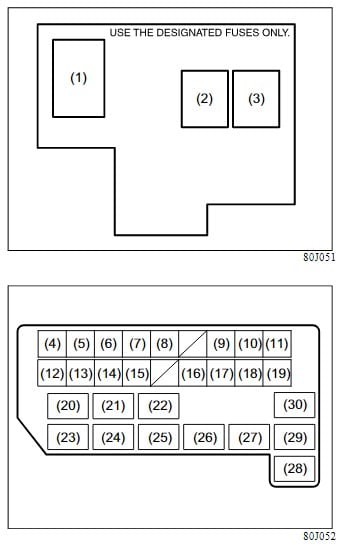

Schemat
Opis
| 1 | 80A Wszystkie obwody elektryczne |
| 2 | 50A Podnośnik szyby, zapłon, wycieraczka, rozrusznik |
| 3 | 50A Wymiary tylne, ogrzewanie tylnej szyby, zamek drzwi, sygnał, oświetlenie wnętrza |
| 4 | rezerwa |
| 5 | rezerwa |
| 6 | Lampa czołowa 15A (prawa) |
| 7 | Lampa czołowa 15A (lewa) |
| 8 | 20A Światła przeciwmgielne |
| 9 | 60A Jednostka sterująca wspomaganiem układu kierowniczego |
| 10 | Jednostka sterująca ABS 40A |
| 11 | Wentylator chłodnicy 30A |
| 12 | Jednostka sterująca ABS 30A |
| 13 | Rozrusznik 30A |
| 14 | 50A Stacyjka |
| 15 | Wentylator 30A |
| 16 | Sprężarka 20A |
| 17 | 15A Silnik przepustnicy |
| 18 | 15A Automatyczna skrzynia biegów |
| 19 | Wtryskiwacz 15A |
| 20 | Przekaźnik automatycznej skrzyni biegów |
| 21 | Przekaźnik sprężarki powietrza |
| 22 | Przekaźnik pompy paliwa |
| 23 | Przekaźnik wentylatora klimatyzatora |
| 24 | Przekaźnik świateł przeciwmgłowych |
| 25 | Przekaźnik zaworu przepustnicy |
| 26 | Główny przekaźnik |
| 27 | Przekaźnik rozrusznika |
| 28 | Przekaźnik wentylatora chłodnicy |
| 29 | Przekaźnik wentylatora chłodnicy 2 |
| 30 | Przekaźnik wentylatora chłodnicy 3 |
Typ 2

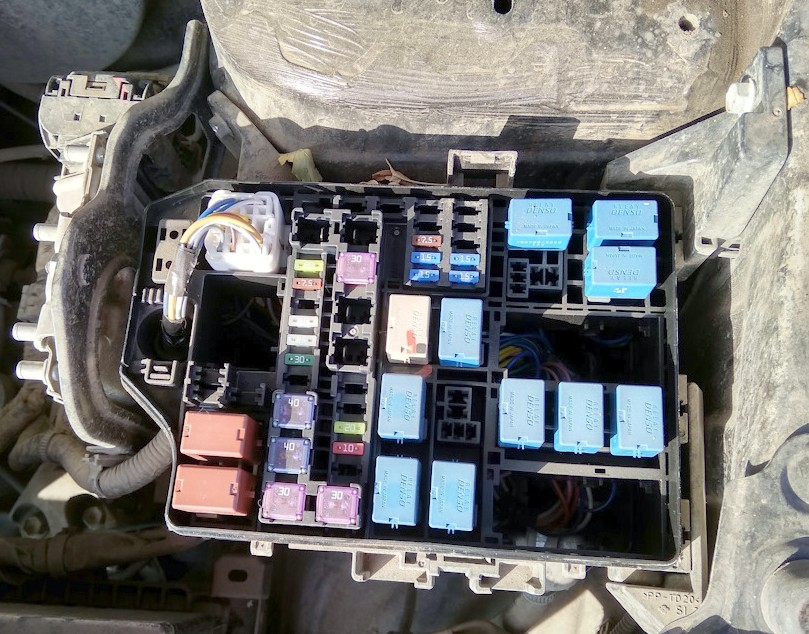

Zdjęcie poglądowe ich wykonania

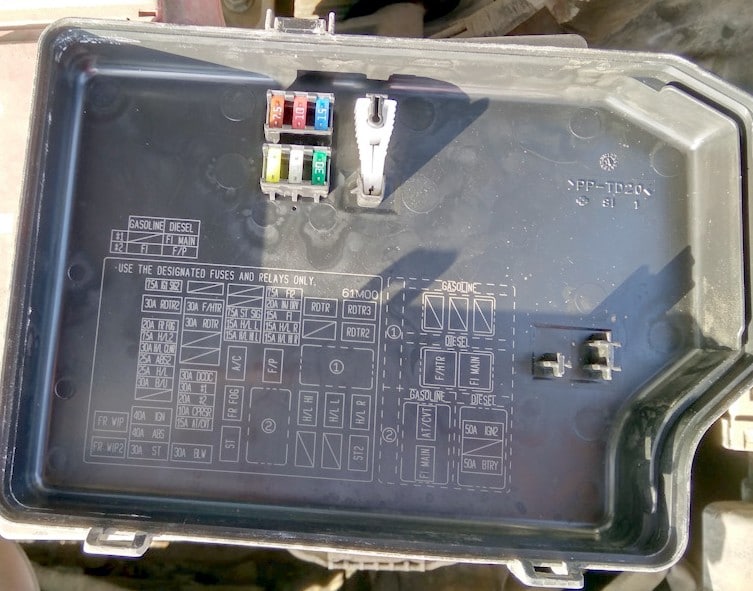

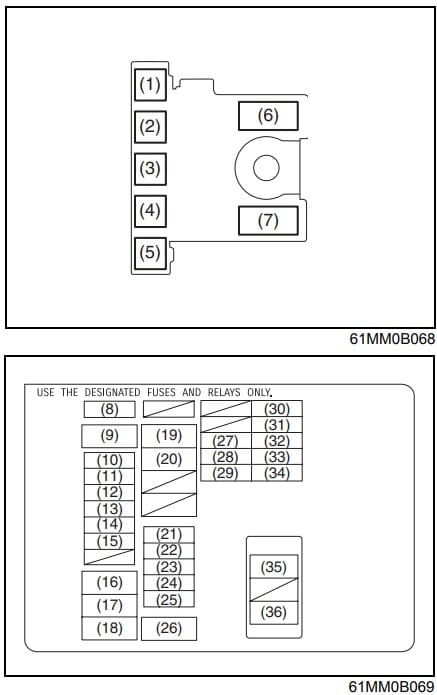

Schemat
Przeznaczenie
| 1 | 50/60A FL7 |
| 2 | 50/80A FL6 |
| 3 | 100A FL5 |
| 4 | 80A FL4 |
| 5 | 100A FL3 |
| 6 | 60/100A FL2 |
| 7 | 100/120A FL1 |
| 8 | 7,5A Zapłon – 1. sygnał (2) |
| 9 | Wentylator chłodnicy 30A (2) |
| 10 | 20A Przednie światła przeciwmgielne |
| 11 | Reflektor 7,5A 2 |
| 12 | Spryskiwacz reflektorów 30A |
| 13 | Moduł sterujący ESP 25A |
| 14 | Reflektory 25A |
| 15 | Akcesoria 30A |
| 16 | 40A Stacyjka |
| 17 | Silnik ESP® 40A |
| 18 | Rozrusznik 30A |
| 19 | 30A Podgrzewacz paliwa |
| 20 | Wentylator chłodnicy 20A |
| 21 | 30A DCDC |
| 22 | Główny 30A Fl (silnik wysokoprężny) |
| 23 | 20A Fl (silnik benzynowy), Pompa paliwa (silnik wysokoprężny) |
| 24 | Sprężarka powietrza 10A |
| 25 | Przekładnia bezstopniowa 15A (CVT) |
| 26 | 30A Wentylator nagrzewnicy |
| 27 | 7,5A Sygnał startu |
| 28 | Reflektor 15A (lewy) |
| 29 | 15A Reflektor górny (lewy) |
| 30 | 7,5A FI 2 |
| 31 | 20A Sterowanie silnikiem \ układ wtryskowy |
| 32 | 15A FI |
| 33 | Reflektor 15A (prawy) |
| 34 | 15A Reflektor górny (prawy) |
| 35 | 50A Stacyjka 2 (silnik wysokoprężny) |
| 36 | Akumulator 50A (silnik wysokoprężny) |
Oddzielnie można zlokalizować bezpieczniki dodatkowej nagrzewnicy 40 A (silnik wysokoprężny).

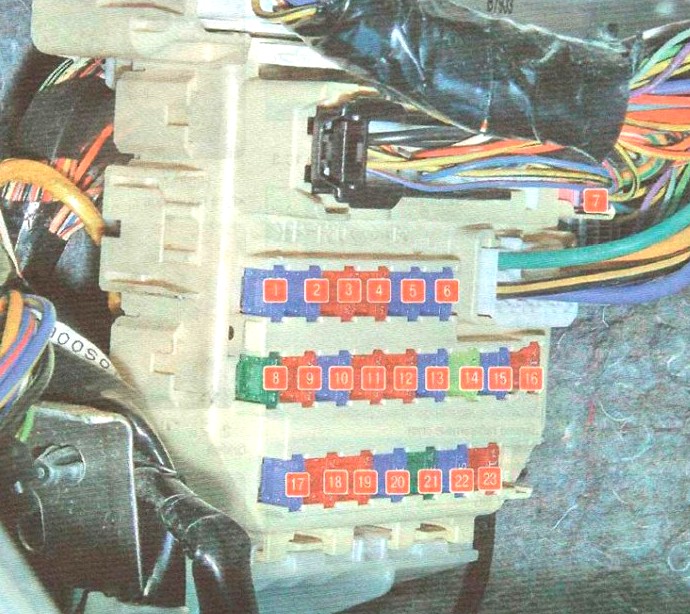

Przedział pasażerski
Mocuje się go do lewego słupka, pod deską rozdzielczą po stronie kierowcy.
Typ 1
Schemat
Przeznaczenie
| 1 | 15A Wycieraczka tylnej szyby |
| 2 | 15A Układ zapłonowy |
| 3 | 10A Światło cofania |
| 4 | 10A Tablica przyrządów |
| 5 | 15A Zapalniczka i dodatkowe odbiorniki |
| 6 | 15A Zapalniczka i dodatkowe odbiorniki |
| 7 | 15A Okna |
| 8 | Wycieraczka 30A |
| 9 | Elektryczne wspomaganie kierownicy 10A |
| 10 | Poduszki powietrzne 15A |
| 11 | 10A Układ przeciwblokujący |
| 12 | 10A Tylne światła postojowe |
| 13 | 15A Światła stopu |
| 14 | 20A Zamki drzwiowe |
| 15 | Rezerwa 15A |
| 16 | Rozrusznik 10A |
| 17 | 15A Podgrzewane siedzenia |
| 18 | Przekaźnik wentylatora klimatyzacji 10A |
| 29 | 10A Tylne światła przeciwmgielne |
| 20 | 15A Plafon oświetlenia wewnętrznego |
| 21 | 30A Ogrzewana tylna szyba |
| 22 | 15A Sygnał dźwiękowy, alarm |
| 23 | 10A Immobiliser 20A Elektryczne szyby |
| 24 | 30A Ogrzewana tylna szyba |
Za działanie zapalniczki i dodatkowych gniazd odpowiadają bezpieczniki nr 5 i 6 o wartości 15A.
Z tyłu skrzynki można umieścić kilka elementów przekaźnikowych:
- Silnik wentylatora klimatyzatora
- Przekaźnik klaksonu
- Wycieraczka tylnej szyby
- Ogrzewana tylna szyba
- Przekaźnik alarmowy
Typ 2

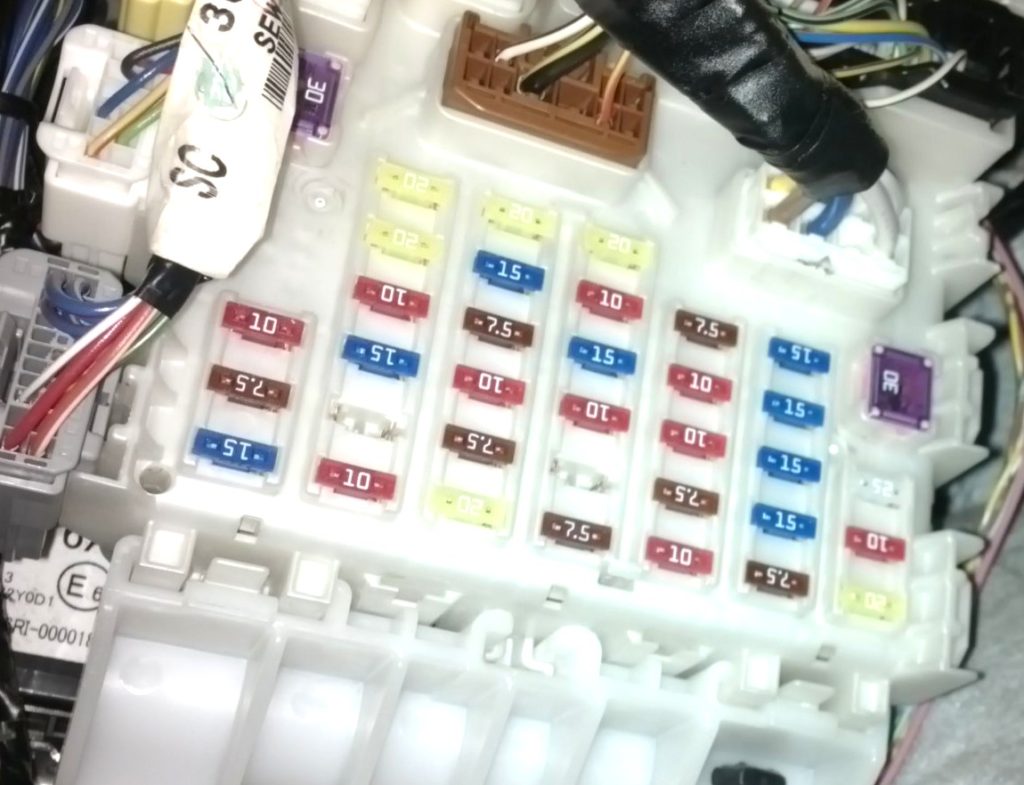

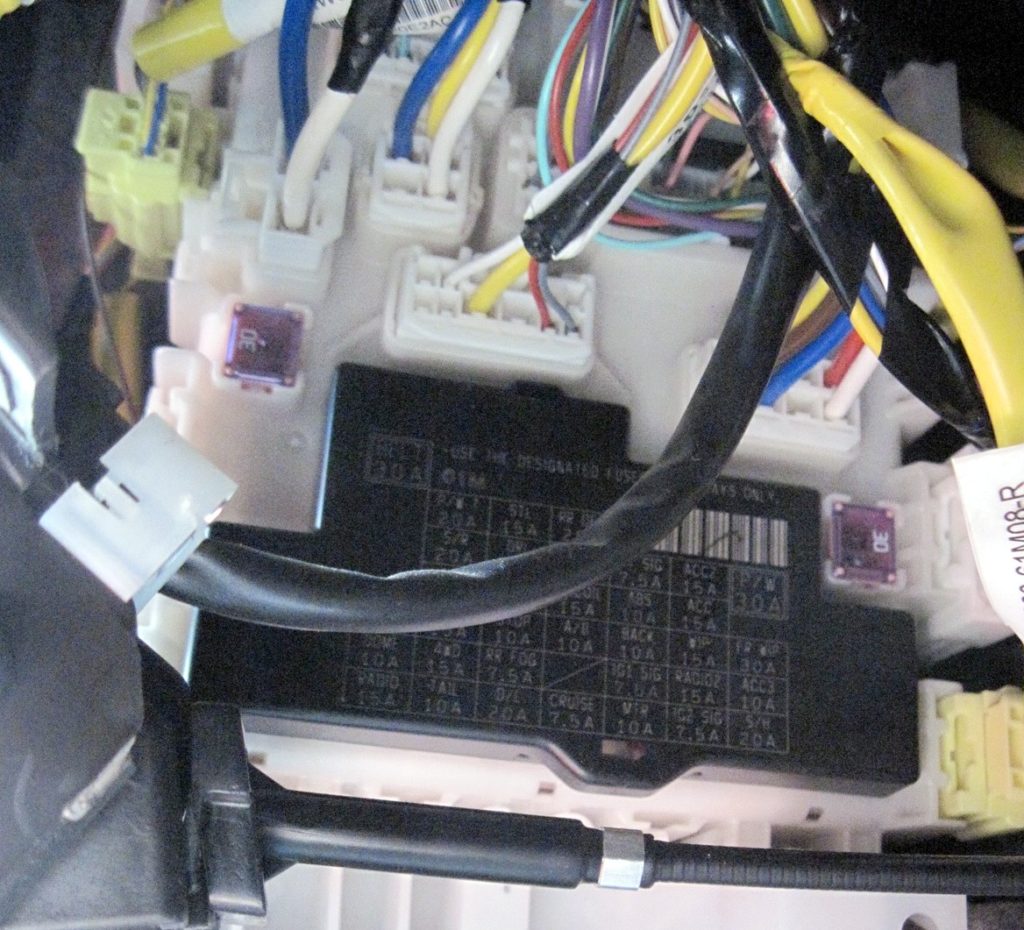

Zdjęcie

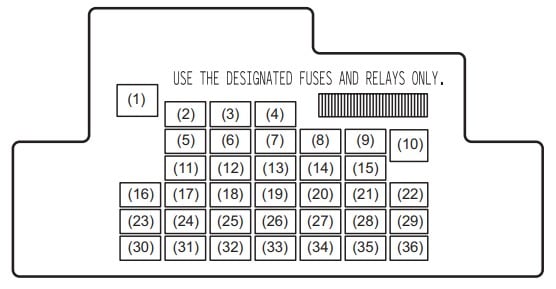

Schemat
Opis
| 1 | Pas bezpieczeństwa 30A |
| 2 | Timer okna elektrycznego 20A |
| 3 | 15A Blokada kolumny kierownicy |
| 4 | 20A Ogrzewana tylna szyba |
| 5 | Właz 20A |
| 6 | 10A DRL |
| 7 | 10A Podgrzewane lusterka zewnętrzne |
| 8 | 7,5A Sygnał startu |
| 9 | 15A Gniazdo na wyposażenie dodatkowe 2 |
| 10 | Okno elektryczne 30A |
| 11 | Alarm 10A |
| 12 | 7,5A BCM |
| 13 | 15A Cewka zapłonowa |
| 14 | Moduł sterujący ABS 10A |
| 15 | Gniazdo zapalniczki samochodowej 15A |
| 16 | 10A Sterownik A-STOP |
| 17 | Brzęczyk 15A |
| 18 | Światło stopu 10A |
| 19 | 10A Poduszka powietrzna |
| 20 | 10A Światło cofania |
| 21 | 15A Środek czyszczący/myjący |
| 22 | 30A Wycieraczka przednia |
| 23 | 10A Lampa sufitowa |
| 24 | 15A 4WD |
| 25 | 7,5A Tylne lampy przeciwmgielne |
| 26 | rezerwa |
| 27 | 7,5A Zapłon – 1. sygnał |
| 28 | 15A Radio2 |
| 29 | Gniazdo 10A na wyposażenie dodatkowe 3 |
| 30 | Radia 15A |
| 31 | 10A Światło tylne |
| 32 | 20A D/L |
| 33 | 7,5A Tempomat |
| 34 | 10A Przyrząd pomiarowy |
| 35 | 7,5A Zapłon – 2. sygnał |
| 36 | 20A Podgrzewane siedzenia |
Za zapalniczkę odpowiada bezpiecznik nr 15 na 15A, a za dodatkowe gniazda nr 9 i 29.
Nadal masz pytania? Zapytaj ich w komentarzach.
