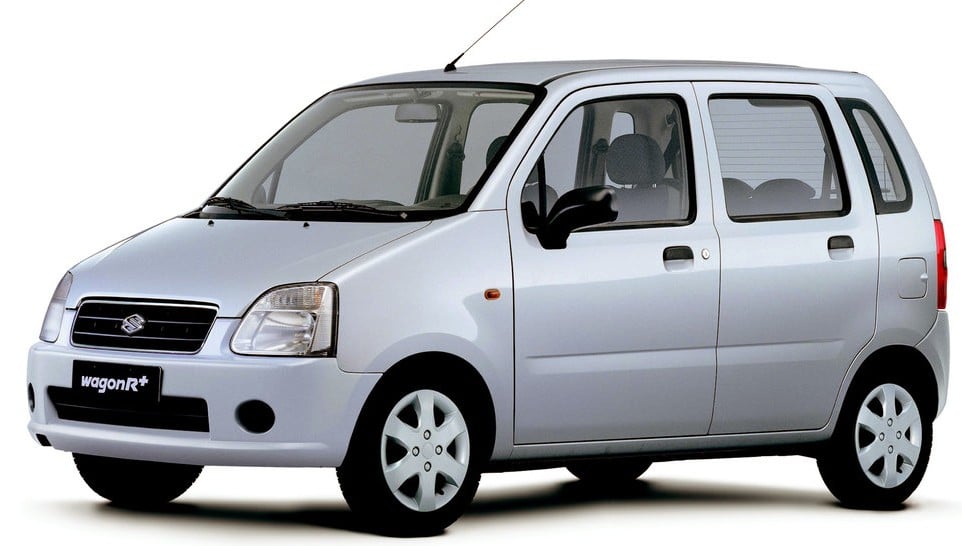

Suzuki Wagon R produkowany jest od 1993 roku do chwili obecnej w 6 generacjach, zarówno z kierownicą po lewej, jak i prawej stronie, i jest dostarczany na całym świecie. Jest to jeden z najpopularniejszych samochodów Kei ( Suzuki Kei) . Na bazie tego modelu powstał hatchback Suzuki Solio, który jest nieco większy . W naszej publikacji znajdziesz oznaczenia bezpieczników i przekaźników Suzuki Wagon R wyprodukowanych w latach 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 i 2008. Pokażemy także lokalizację skrzynek , ich schematy i zdjęcie ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki.
Aktualne schematy pudełek i przyporządkowanie elementów Twojego Suzuki Wagon R zostaną wydrukowane na okładce pudełka.
Contents

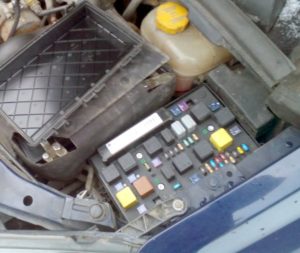

Komora silnika
Znajduje się po lewej stronie za akumulatorem.
Typ 1
Schemat
Opis
| 1 | 60A ABS |
| 2 | Wentylator chłodzący 30A |
| 3 | Wspomaganie kierownicy 30A (EPS) |
| 4 | Rozrusznik 60A |
| 5 | 60A Oświetlenie, silnik, system mediów |
| 6 | Alternator 80A (silnik benzynowy) |
| 7 | 15A Światło mijania, światło drogowe (prawa lampa) |
| 8 | 15A Prędkościomierz, przyrządy, kontrolki, światła mijania i drogowe (lewa lampa) |
| 9 | 20 / 30A Wentylator chłodnicy, układ wtrysku paliwa: silnik benzynowy |
| 10 | 15A Światła przeciwmgielne |
| 11 | Sygnał 15A |
| 12 | rezerwa |
Przekaźnik
- Przekaźnik klaksonu
- Przekaźnik wentylatora chłodnicy
- Przekaźnik pompy paliwa
- Przekaźnik jednostki sterującej silnika (przekaźnik zapłonu)
- rezerwa
- Przekaźnik świateł przeciwmgłowych
Typ 2
Dodatkowe pudełko
Oddzielnie mały blok można umieścić nad akumulatorem. Może zawierać bezpieczniki i przekaźniki podgrzewania wstępnego.
Przedział pasażerski
Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną zabezpieczającą.
Typ 1

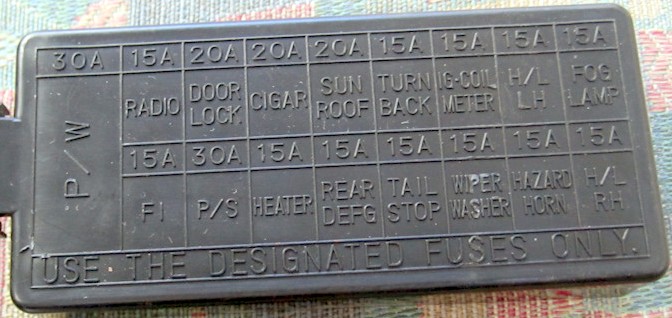

Schemat
Przeznaczenie
| 1 | 10A Światła przeciwmgielne |
| 2 | 15A Sygnał stopu |
| 3 | 15A Elektroniczny immobilizer, system multimedialny, oświetlenie wnętrza |
| 4 | 15A Ogrzewana tylna szyba |
| 5 | 20A Centralny zamek |
| 6 | Alarm 10A |
| 7 | 10A Klimatyzator |
| 8 | 10A Światło tylne |
| 9 | 15A Oświetlenie wewnętrzne |
| 10 | 15A Centralny zamek, przyrządy, lusterka zewnętrzne |
| 11 | 30A Okna |
| 12 | Poduszki powietrzne 15A |
| 13 | 15A Elektroniczne zabezpieczenie przed kradzieżą, wspomaganie kierownicy (EPS), oprzyrządowanie, klimatyzacja |
| 14 | 10A Centralny zamek, kierunkowskazy, światła cofania, regulacja zasięgu reflektorów |
| 15 | 10A Prędkościomierz i inne urządzenia |
| 16 | 15A Wycieraczki, spryskiwacz szyby przedniej |
| 17 | 10A ABS |
| 18 | 15A Elektroniczny system zarządzania silnikiem |
| 19 | Zapalniczka 15A |
| 20 | 15A Centralny zamek, lusterka zewnętrzne, system multimedialny, wskaźniki, kierunkowskazy, zapalniczka |
| 21 | 25A Ogrzewanie wnętrza, ogrzewanie tylnej szyby, klimatyzacja |
Za zapalniczkę odpowiada bezpiecznik nr 19 przy 15A.
Typ 2

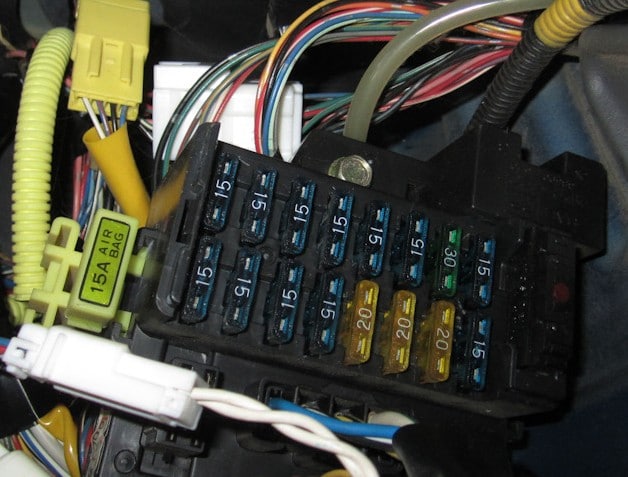

Zdjęcie poglądowe
Schemat
Przeznaczenie
- 15A Poduszka powietrzna – Poduszki powietrzne
- Radio 15A – Radio
- 20A Zamek drzwi – Zamek centralny
- 20A Cygaro – Zapalniczka do papierosów
- 20А Dach otwierany – Łukasz
- 15A Zawróć – światło cofania
- 15A Miernik IG – Zapłon
- 15А H / L LH – Lekka, lewa strona
- 15A Lampa przeciwmgielna – Światła przeciwmgielne
- 15A FI – Zasilanie paliwem
- 30A Wspomaganie kierownicy – Wspomaganie kierownicy
- 15A Grzejnik – Ogrzewanie
- 15А Tylne defg – Ogrzewana tylna szyba
- 15A Ogranicznik tylny – światła stop, wymiary
- 15A Podkładka – Podkładka, środek do czyszczenia przedniej szyby
- 15A Klakson – sygnał
- 15A H / L RH – Światło, prawa strona
