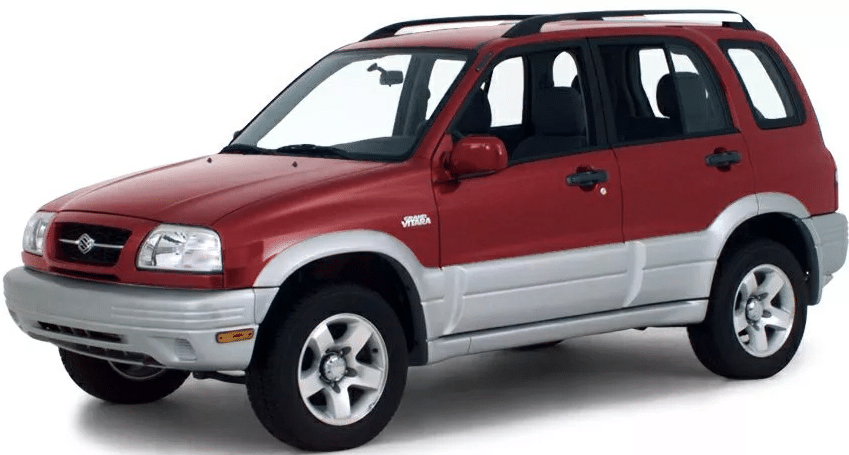

Suzuki Vitara była produkowana w czterech generacjach od 1988 roku do chwili obecnej i jest sprzedawana na całym świecie. Na niektórych rynkach model otrzymał w nazwie przedrostek „Grand” i był sprzedawany jako Suzuki Grand Vitara, Grand Escudo, XL-7 . W naszym materiale znajdziesz przyporządkowanie skrzynek bezpieczników i przekaźników drugiej generacji samochodów Suzuki Vitara wyprodukowanych w latach 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 i 2006. Pokażemy lokalizację skrzynek, ich przeznaczenie, zdjęci i schematy. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Konstrukcja skrzynek i przeznaczenie ich elementów może różnić się od pokazanej i zależeć od roku produkcji, kraju dostawy i poziomu wyposażenia. A jeśli rok produkcji nie jest odpowiedni, zapoznaj się z opisem Grand Vitary .
Contents
Komora silnika
Znajduje się po prawej stronie obok akumulatora.
Typ 1

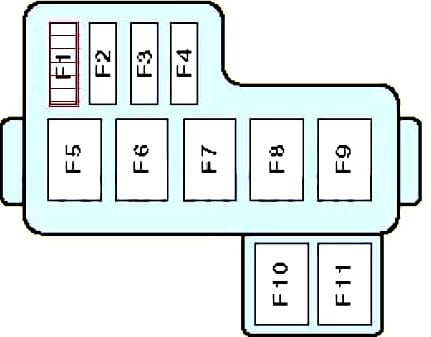

Schemat
Przeznaczenie
| F1 | (15A / 25A) Wyposażenie opcjonalne |
| F2 | (15A) Benzyna: Sterowanie silnikiem |
| F3 | (15A) Reflektor prawy |
| F4 | (15A) |
| F5 | (60A) |
| F6 | (Z30A) Skrzynka bezpieczników/przekaźników tablicy rozdzielczej |
| F7 | (60A) Obwody stacyjki |
| F8 | (50A) Układ ABS/ESP |
| F9 | (80A / 100A) |
| F10 | (30A) Sterowanie silnikiem |
| F11 | (25A) Układ klimatyzacji |

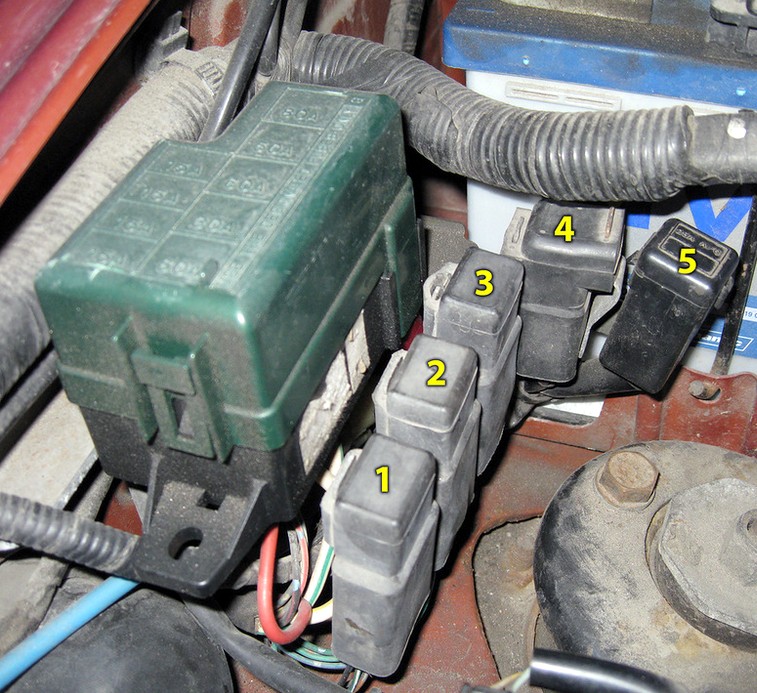

Dodatkowe elementy
Opis
- Bezpiecznik lub przekaźnik nadwozia
- Bezpiecznik lub przekaźnik nadwozia
- Przekaźnik sprężarki klimatyzacji
- Przekaźnik wentylatora klimatyzatora
- Bezpieczniki wyposażenia dodatkowego
Typ 2

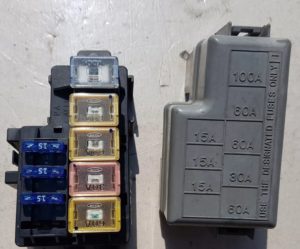

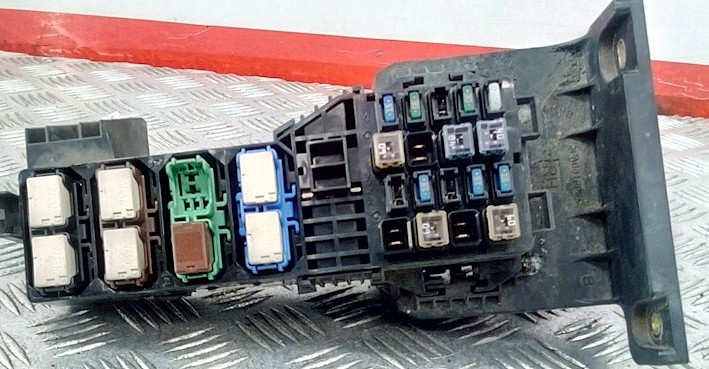

Zdjęcie poglądowe

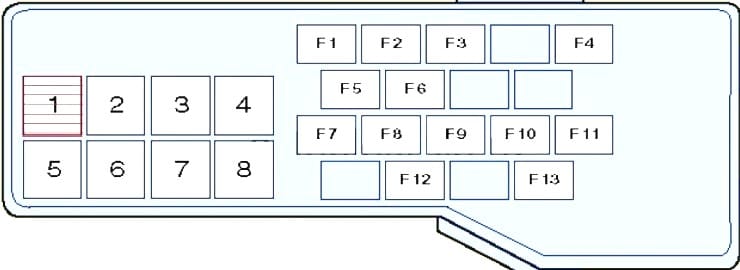

Schemat
Opis
| 1 | Przekaźnik klimatyzacji |
| 2 | Przekaźnik nr 1 szybkiego wentylatora elektrycznego/podwójnego skraplacza |
| 3 | Przekaźnik świateł przeciwmgłowych |
| 4 | Przekaźnik klaksonu |
| 5 | Przekaźnik wentylatora skraplacza |
| 6 | Przekaźnik nr 2, szybki wentylator skraplacza e/d |
| 7 | Przekaźnik sterujący skrzynią biegów |
| 8 | Przekaźnik podgrzewacza czujnika tlenu |
| F1 | (15A) Reflektor lewy |
| F2 | (15A) Sterowanie silnikiem |
| F3 | (15A) Światła stopu |
| F4 | (25A) Ogrzewana tylna szyba |
| F5 | (60A) Silnik dmuchawy nagrzewnicy |
| F6 | (60A) Układ ABS |
| F7 | (15A) Sterowanie silnikiem |
| F8 | (15A) Róg |
| F9 | (25A) Układ klimatyzacji |
| F10 | (15A) Światła przeciwmgielne |
| F11 | (15A) Reflektor prawy |
| F12 | (60A) Skrzynka bezpieczników/przekaźników w desce rozdzielczej |
| F13 | (60A) Obwody stacyjki |
Dodatkowe elementy
- (120A) Alternator (główny bezpiecznik na zacisku akumulatora)
- (40A) Dodatkowa grzałka
- (40A) Silnik wentylatora chłodzącego
- (80A) Świece żarowe
Przedział pasażerski

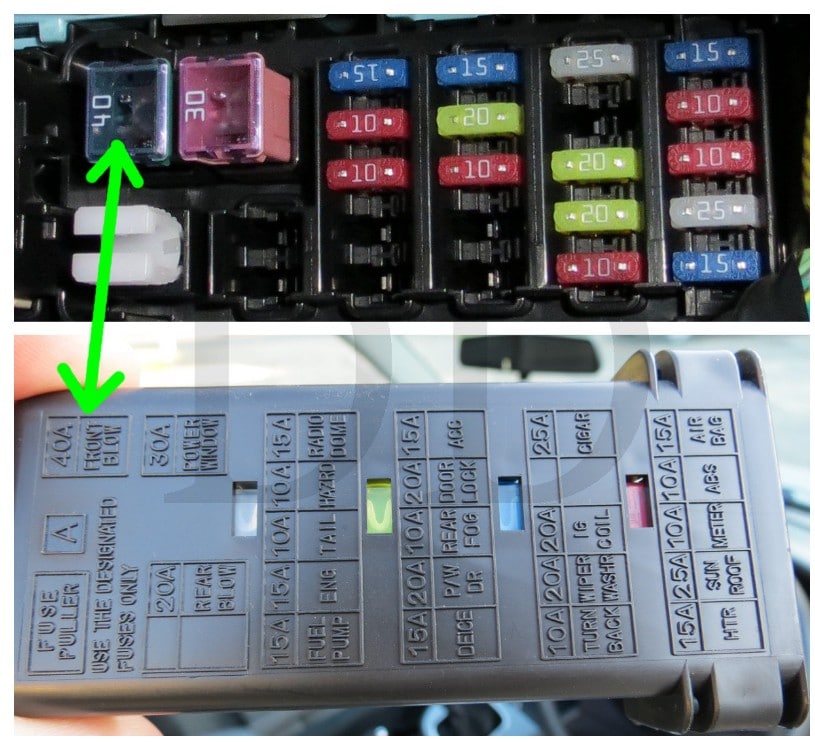

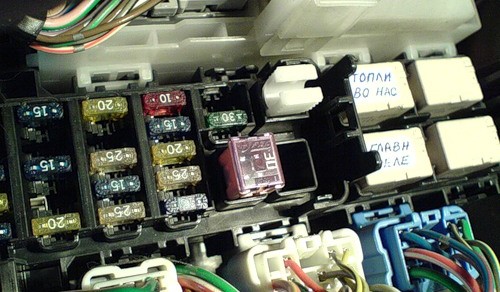

Znajduje się po stronie kierowcy pod panelem na bocznej ściance (zamykany czarną osłoną, na którą należy nakleić właściwe oznaczenie). Łatwiej się do niego dostać po zdjęciu panelu znajdującego się pod kolumną kierownicy (przymocowanego w rogach na 4 wkręty samogwintujące).
Typ 1
Zdjęcie
Oznaczenie
| klimatyzacja | klimatyzacja |
| SEKCJA | ABS |
| WSZYSTKO | generator |
| ALT-S | generator |
| JESTEM | wyłącznik silnika |
| OBR | grzejnik okienny |
| KOPUŁA | oświetlenie wewnętrzne |
| POPRZEZ | drzwi |
| ECU | moduł sterujący (sterujący) silnika |
| EDU | kontrola wtrysku |
| EFI | system elektronicznej kontroli wtrysku w w/w |
| ENG GŁÓWNY | główny silnik |
| WENTYLATOR | wentylator |
| MGŁA | światła przeciwmgielne |
| ks | przód |
| OGON F | tylne światła |
| MIERNIK | deska rozdzielcza, prędkościomierz |
| ZARYZYKOWAĆ | alarmy |
| HAZ-TRN | światła awaryjne |
| GŁOWA | Reflektory |
| GŁOWA LEWA | pozostały reflektory |
| GŁOWA PRAWA | reflektory w prawo |
| KLAKSON | sygnał dźwiękowy |
| HTR | podgrzewacz |
| I/W GÓRĘ | na biegu jałowym |
| IG | zapłon |
| IGN | zapłon |
| GŁÓWNY | główny |
| P/W | podnośnik szyby |
| MOC | żywność |
| PWR | żywność |
| RAD | radio |
| Rr / tył | tył |
| CIG | zapalniczka |
| ZAPASOWY | zapasowy |
| ST | rozrusznik |
| ZATRZYMYWAĆ SIĘ | sygnał stopu |
| OGON | tylne światła |
| ZAKRĘT | kierunkowskazy |
| MYĆ SIĘ | wycieraczki szyby samochodowej |
| WIP | wycieraczka |
| WYCIERACZKA | wycieraczka |
Bezpiecznik zapalniczki jest oznaczony jako CIGAR 20 lub 25A.
W pobliżu mogą znajdować się oddzielne przekaźniki.

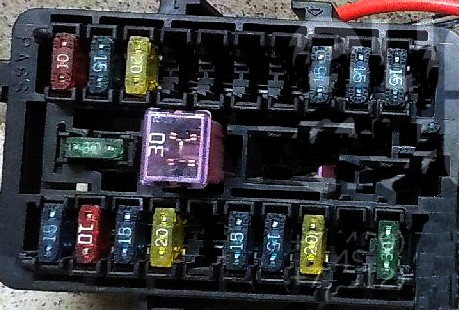

Typ 2

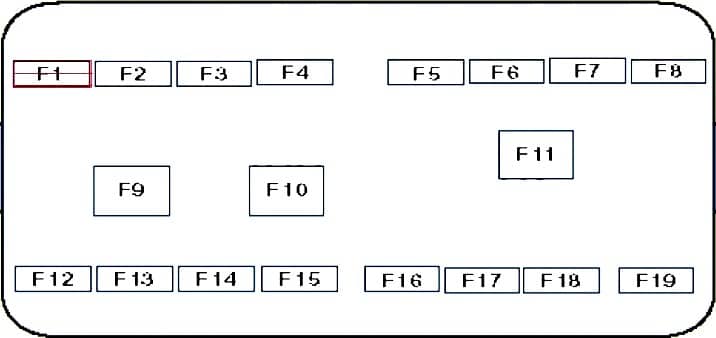

Schemat
Przeznaczenie
| F1 | (15A) |
| F2 | (15A) Tylne światło przeciwmgłowe |
| F3 | (20A) Centralny zamek |
| F4 | (15A) Sterowanie silnikiem |
| F5 | (20A) Podgrzewacz filtra paliwa |
| F6 | (15A) Alarm |
| F7 | (15A) |
| F8 | (15A) |
| F9 | (30A) Silnik dmuchawy nagrzewnicy |
| F10 | (30A) Elektryczne szyby |
| F11 | (30A) Rezerwa |
| F12 | (15A) Sterowanie silnikiem |
| F13 | (10 A) |
| F14 | (15A) Wycieraczka/spryskiwacz przedniej szyby |
| F15 | (20A) Zapalniczka samochodowa |
| F 16 | (15A) Podgrzewane siedzenia |
| F17 | (15A) |
| F18 | (25A) Łukasz |
| F19 | (20A) |
Za zapalniczkę odpowiada bezpiecznik nr 15, 20A.
A jeśli chcesz pomóc w uzupełnieniu materiału, napisz w komentarzach.
