Suzuki Ignis ze względu na zwiększony prześwit jest mini-SUV-em. Produkowany od 2000 roku do chwili obecnej w trzech pokoleniach. W naszym materiale znajdziesz oznaczenia skrzynek bezpiecznikowych i przekaźników Suzuki Ignis wyprodukowanych w latach 2001, 2002, 2003, 2004, 2005, 2006, 2007 i 2008. Pokażemy Ci gdzie znajdują się skrzynki bezpiecznikowe oraz ich schematy. Podświetl bezpiecznik zapalniczki.
Aktualne przypisanie bezpieczników i przekaźników dla Twojego pojazdu zostanie wydrukowane na okładce pudełka. Sprawdź opis.
Przedział pasażerski
Znajduje się pod deską rozdzielczą po stronie kierowcy.

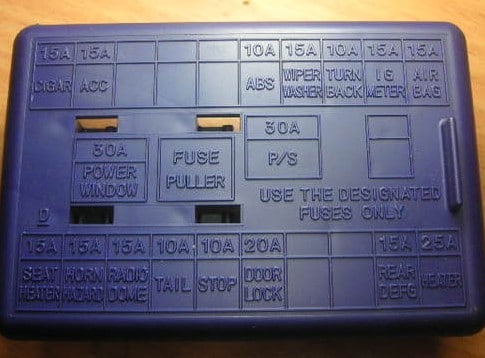

Typ 1
Schemat
Przeznaczenie
- 15A CIGAR – zapalniczka
- 15A ACC – klimatyzator
- 10A ABS – ABS
- 15A WYCIERACZKA PODKŁADKA działa jak zraszacz
- 15A ZWROT – wstecz
- 15A IG MIERNIK – Zapłon
- 15A AIR BAG – poduszki powietrzne
- 30A POWER WINDOW to elektrycznie sterowane lusterka
- FUSE PULLER – ściągacz bezpieczników
- 30A – P/S – elektryczne wspomaganie kierownicy
- 15A OGRZEWANIE SIEDZENIA – ogrzewanie siedzenia
- 15A ZAGROŻENIE KLAKSONEM – alarm
- 15A RADIO KOPUŁKA – radio, salon
- 10A TYL – światła tylne
- 10A STOP – światła stopu
- 20A ZAMEK DRZWI – silniki zamków drzwi
- 15A REAR DEFG – tylna szyba podgrzewana
- 25A NAGRZEWNICA – nagrzewnica
Typ 2

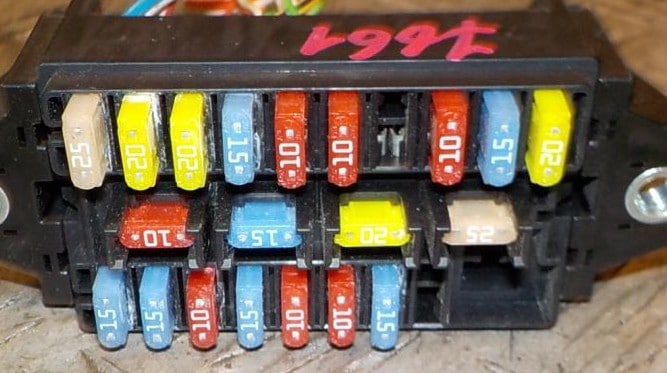

Zdjęcie poglądowe
Schemat
Opis
| 12 | Przekaźnik sprężarki 10 A, przekaźnik wentylatora klimatyzacji, przełącznik podgrzewanego lusterka, przekaźnik silnika wentylatora, przekaźnik silnika wentylatora (Hi) |
| 13 | 15A Podgrzewane siedzenie |
| 14 | 20A Przełącznik ogrzewania tylnej szyby (kombi) lub przekaźnik ogrzewania tylnej szyby |
| 15 | 15A ECM, złącze danych, zestaw wskaźników, reflektory, oświetlenie wewnętrzne, oświetlenie bagażnika, stereo, TCM |
| 16 | Tylne światło przeciwmgielne 10A, włącznik tylnych świateł przeciwmgielnych, sterownik tylnych świateł przeciwmgielnych |
| 17 | Alarm 10A |
| 18 | Rezerwa 15A |
| 19 | 10А Przekaźnik H / T (reflektor / tył) lub wymiary (tył), oświetlenie urządzeń i tablic rejestracyjnych |
| 20 | 20A Centralny zamek |
| 21 | rezerwa |
| 22 | 15A Elektroniczna jednostka sterująca SRS |
| 23 | Alternator 15A, cewki zapłonowe |
| 24 | Sterownik zamka drzwi 10 A, włącznik światła awaryjnego, włącznik światła cofania, czujnik zmiany biegów, tryb rączki, przełącznik kontroli trybu |
| 25 | 15A Wycieraczki, silnik wycieraczek szyby przedniej, siłownik położenia reflektora (L), siłownik położenia reflektora (R), przełącznik położenia reflektora, kombinacja przełączników, przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej |
| 26 | Elektroniczna jednostka sterująca ABS 10A |
| 27 | 10A Zestaw wskaźników |
| 28 | Bezpiecznik zapalniczki 15A, zasilacz przełącznika lusterka, magnetofon radiowy, wzmacniacz antenowy |
| 29 | Złącze zasilania akcesoriów 15 A |
Za zapalniczkę odpowiada bezpiecznik nr 28 na 15A.
Oddzielnie na zewnątrz urządzenia, pod panelem, mogą znajdować się przekaźniki: przekaźnik ogrzewania tylnej szyby (zielony), przekaźnik wentylatora nagrzewnicy i inne, a także bezpiecznik elektrycznie sterowanych szyb i sterownika wspomagania kierownicy – przy 30A.
Komora silnika
Znajduje się obok akumulatora, pod pokrywą ochronną, na której zostanie naniesiony wykres prądu.
Schemat
Przeznaczenie
- Akumulator 80A, alternator, wszystkie obwody
- 60A Wyłącznik zapłonu
- Skrzynka bezpieczników 60A, skrzynka bezpieczników w komorze silnika
- 60A ABS. Jednostka napędowa i sterująca
- Przekaźnik wentylatora 30A
- 15A Zestaw wskaźników, reflektor – prawy reflektor (R)
- 15A Reflektor – lewy reflektor (L)
- 30A Przekaźnik sterujący wentylatora chłodnicy nr 1 Przekaźnik sterujący wentylatora chłodnicy nr 2
- 20A Przekaźnik sprężarki, przekaźnik wentylatora klimatyzacji
- 15A Przekaźnik główny
- 15A Włącznik świateł stopu
Oddzielnie na zacisku akumulatora może znajdować się główny bezpiecznik rozdzielczy.
