Skoda Roomster to kompaktowy van z nadwoziem cargo-pasażerskim. Produkowany w latach 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 i 2015. W tym okresie samochód przeszedł zmianę stylizacji. Wersja cargo Roomstera ze ślepymi ścianami bocznymi nazywa się Skoda Praktik. W tej publikacji zaprezentujemy do wglądu oznaczenia skrzynek bezpieczników i przekaźników do Skody Roomster , wraz ze zdjęciami i schematami skrzynek w których się one znajdują, osobno wyróżnimy bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i ich liczba zależą od roku produkcji i wyposażenia. Sprawdź opis w instrukcji obsługi.
Contents
Przedział pasażerski
Skrzynka bezpiecznikowa
Znajduje się na dole deski rozdzielczej, za osłoną zabezpieczającą.

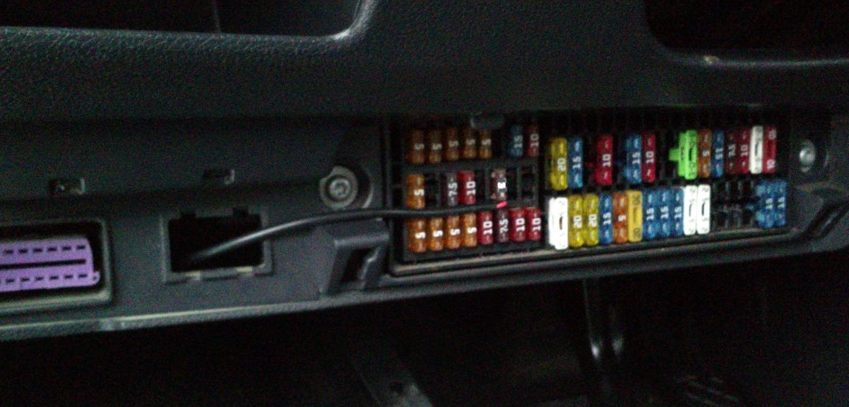

Zdjęcie
Na odwrocie okładki znajdziesz aktualny opis bezpieczników w formie broszury. Oto jedna z opcji deszyfrowania.

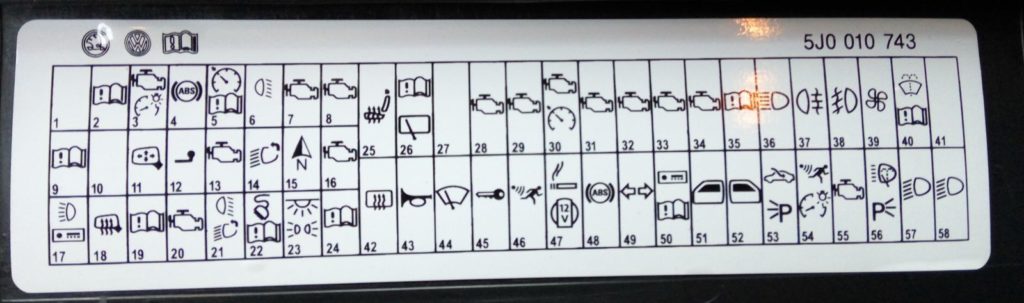

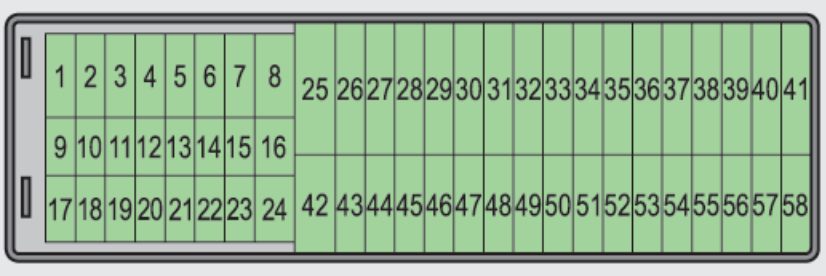

Schemat
Opis dla modeli do 2010 roku
- 5A Elektrohydrauliczne wspomaganie kierownicy
- 5A Tablica przyrządów, regulacja zasięgu reflektorów
- 5A Sterownik silnika – benzyna
- Jednostka sterująca ABS 5A
- 5A Silnik benzynowy: włącznik świateł stop, Tempomat 5
- Nie zajęty
- 15A Jednostka sterująca silnika 1,2 l
- 10A Dysze zaworowe -1,4 l; 1,6 l
- 5A Panel sterowania nagrzewnicą, sterownik klimatyzacji, urządzenia ułatwiające parkowanie, sterownik dynamicznych reflektorów
- Zawór PCV 7,5A
- 7,5A Urządzenie sterujące lusterkiem, elektrycznie sterowane okno
- 10A Światło cofania
- 10A Jednostka sterująca silnika (automatyczna skrzynia biegów)
- Silnik dynamicznych reflektorów 10A
- 5A Nawigacja PDA
- Nie zajęty
- 5A Światło postojowe lewe, oświetlenie tablicy rejestracyjnej
- 5A Światło postojowe, prawe
- 5A Radio, centralna jednostka sterująca elektrycznym zasilaniem pokładowym
- 5A Tablica przyrządów, czujnik kąta skrętu, ESP, centralna jednostka sterująca pokładowym zasilaniem elektrycznym
- Sygnały stopu 10A
- 7,5A Panel sterowania nagrzewnicą, sterownik klimatyzacji, urządzenia ułatwiające parkowanie, telefon
- 10A Oświetlenie wnętrza samochodu, schowka i bagażnika
- 10A Zamek pokrywy bagażnika
- 20A Ogrzewanie siedzenia
- 15A Podgrzewane dysze spryskiwaczy szyby przedniej, spryskiwacz
- Nie zajęty
- 10A Silnik benzynowy: zawór AKF, klapa regulacyjna silnika Diesla
- Wtrysk 10A – silnik 1,2 l
- 15A Pompa paliwa – silnik benzynowy
- Sonda lambda 10A
- Silnik Diesel 5A: wyłącznik sygnału hamulca i sprzęgła, tempomat, przekaźnik pompy paliwa + przekaźnik świecy żarowej
- 30A Jednostka sterująca silnika – silnik wysokoprężny
- 30A Jednostka sterująca silnika 1,4 l; 1,6 l, 15A Pompa paliwa – silnik wysokoprężny
- Nie zajęty
- 15/5A Reflektory dalekiego świata
- 7,5A Tylne światło przeciwmgłowe
- 10A Światła przeciwmgielne
- 25A Wentylator nagrzewnicy
- 10A Wycieraczka tylnej szyby
- Nie zajęty
- 25A Ogrzewana tylna szyba
- 20A Sygnał dźwiękowy
- Wycieraczki 20A
- 15A Jednostka sterująca urządzeniami elektrycznymi „Komfort”
- 5A Jednostka sterująca silnika 1,4 l; 1,6 l
- Zapalniczka 15A , gniazdo w bagażniku
- 5A ABS
- 15A Ukazateli povorota
- Odbiornik radiowy 10A, przygotowanie pod telefon, moduł wielofunkcyjny
- Podnośnik szyby elektrycznej 25 A (przód – tył) – lewa strona
- Podnośnik szyby elektrycznej 25 A (przód – tył) – prawa strona
- Nie zajęty
- 15A Alarm urządzenia zabezpieczającego przed kradzieżą
- Nie zajęty
- Spryskiwacze reflektorów 25A
- 15A Reflektor świateł mijania, lewy
- 15A Reflektor świateł mijania, prawy
Za zapalniczkę odpowiada bezpiecznik nr 47 przy 15A.
Oznaczenie dla modeli od 2010 roku
| 1 | Łączność |
| 2 | Start-Stop, klimatyzacja |
| 3 | Zestaw wskaźników, regulacja zasięgu reflektorów |
| 4 | Sterownik ABS, przycisk Start-Stop |
| 5 | Silnik benzynowy: tempomat |
| 6 | Światło cofania (MCP) |
| 7 | Zapłon, sterownik silnika, automatyczna skrzynia biegów |
| 8 | Przełącznik pedału hamulca, wentylator chłodnicy |
| 9 | Sterowanie ogrzewaniem, sterownik klimatyzacji, pomoc w parkowaniu, sterownik oświetlenia adaptacyjnego, wentylator chłodnicy, dysze spryskiwaczy |
| 10 | Wycieraczki szyby samochodowej |
| 11 | Regulacja lusterek |
| 12 | Jednostka sterująca do rozpoznawania przyczepy |
| 13 | BU AKP |
| 14 | Silnik reflektora z adaptacyjną soczewką świetlną |
| 15 | System nawigacji PDA |
| 16 | Elektrohydrauliczne wspomaganie kierownicy |
| 17 | Start-stop (jednostka główna), tryb światła dziennego |
| 18 | Podgrzewane lustra |
| 19 | Łączność |
| 20 | Alarm |
| 21 | Światło cofania, światła przeciwmgielne z funkcją CORNER |
| 22 | Sterowanie ogrzewaniem, sterownik klimatyzacji, pomoc w parkowaniu, telefon, zestaw wskaźników, czujnik kąta skrętu, ESC, pokładowa jednostka sterująca zasilaniem, kierownica wielofunkcyjna |
| 23 | Oświetlenie wewnętrzne, schowek i bagażnik, światła pozycyjne |
| 24 | Centralna jednostka sterująca |
| 25 | podgrzewane siedzenia |
| 26 | Wycieraczka tylnej szyby |
| 27 | Zestaw do podłączenia telefonu |
| 28 | Silnik benzynowy: zawór absorbera, silnik wysokoprężny: klapa regulacyjna |
| 29 | Wtrysk, pompa płynu chłodzącego |
| 30 | Pompa paliwa, zapłon, tempomat, sterowanie przekaźnikiem nagrzewnicy dodatkowej (PTC) |
| 31 | Sonda Lambda |
| 32 | Pompa wtryskowa, zawór ciśnieniowy |
| 33 | Jednostka sterująca silnika |
| 34 | Jednostka sterująca silnika, pompa próżniowa |
| 35 | Zasilanie wyłącznika zapłonu |
| 36 | Światła drogowe |
| 37 | Tylne światło przeciwmgłowe, przetwornica DC/DC Start-Stop |
| 38 | Światła przeciwmgielne |
| 39 | Wentylator nagrzewnicy |
| 40-41 | nieużywany |
| 42 | Ogrzewana tylna szyba |
| 43 | sygnał dźwiękowy |
| 44 | Wycieraczka przedniej szyby |
| 45 | Centralna jednostka sterująca systemu komfortu |
| 46 | Jednostka sterująca silnika, pompa paliwa |
| 47 | Gniazdo zapalniczki w bagażniku |
| 48 | ABS, przetwornica start-stop (DC/DC) |
| 49 | Kierunkowskazy, światła stopu |
| 50 | Konwerter Start-Stop (DC/DC), system informacyjno-rozrywkowy, jednostka główna |
| 51 | Elektrycznie sterowane szyby (przód i tył) – lewa strona |
| 52 | Elektrycznie sterowane szyby (przód i tył) – prawa strona |
| 53 | Światła postojowe – lewa strona, elektrycznie otwierany dach uchylno-przesuwny |
| 54 | Start-stop (zestaw wskaźników), alarm |
| 55 | BUAKP |
| 56 | Spryskiwacze reflektorów, światła postojowe – prawa strona |
| 57 | Światło mijania lewe, regulacja zasięgu reflektorów |
| 58 | Światła mijania po prawej stronie |
Bezpiecznik nr 47 odpowiada za zapalniczkę.
Skrzynka przekaźników
Znajduje się pod samym panelem, za skrzynką bezpieczników.

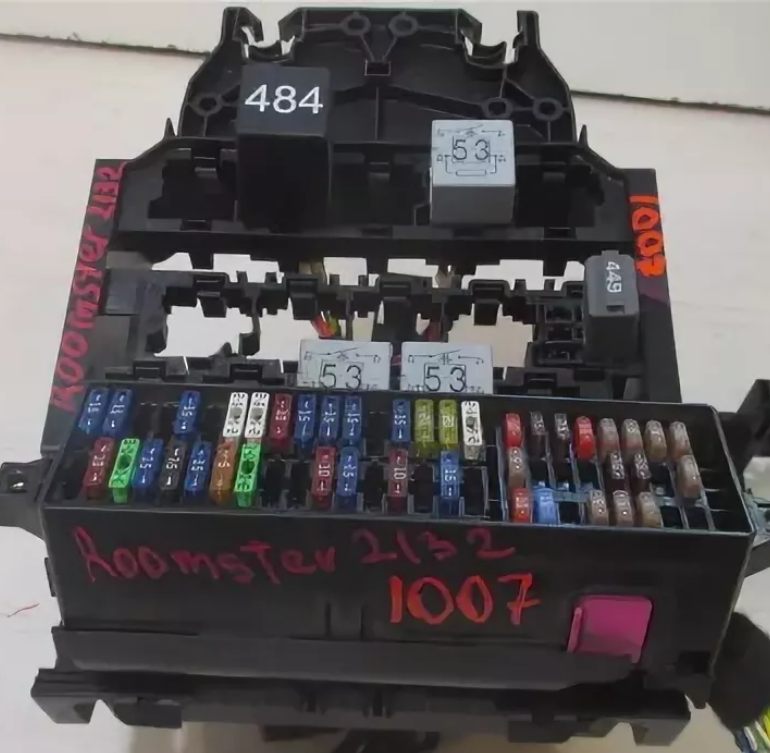

Zdjęcie poglądowe

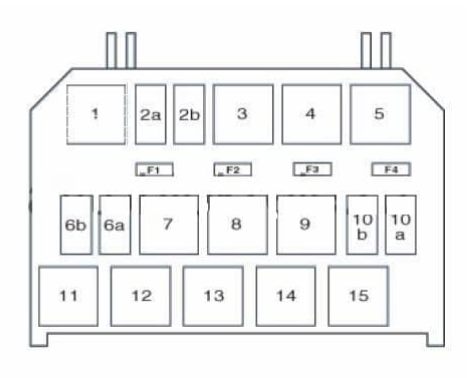

Schemat
Opis
| 1 | |
| 10 a | Przekaźnik rozruchu (układ paliwowy) |
| 10b | Przekaźnik przełączający reflektory |
| 11 | Przekaźnik przełącznika blokady startu |
| 12 | Spryskiwacz reflektorów/przekaźnik spryskiwacza |
| 13 | Przekaźnik sterujący silnikiem |
| 14 | Przekaźnik pompy paliwa |
| 15 | |
| 2a | |
| 2b | |
| 3 | |
| 4 | Przekaźnik głównych obwodów zapłonowych |
| 5 | |
| 6a | |
| 6b | |
| 7 | |
| 8 | |
| 9 | |
| F1 | |
| F2 | |
| F3 | |
| F4 | (25A) Gniazdo przyczepy |

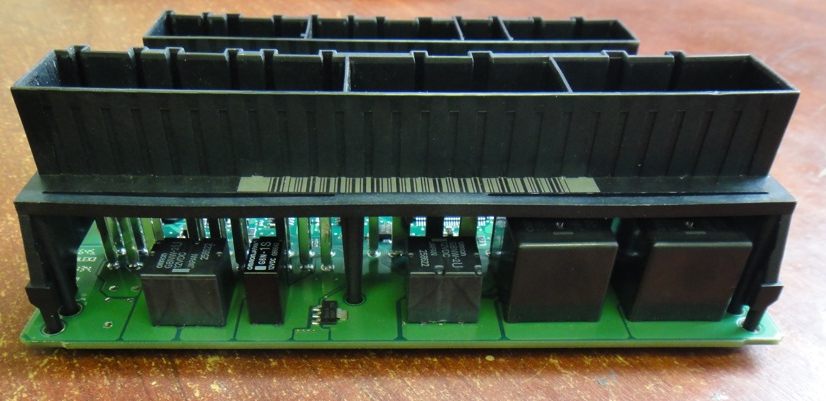

Niektóre nieusuwalne przekaźniki mogą znajdować się w jednostce komfortu, na przykład przekaźnik wycieraczek.
Komora silnika
Znajduje się na dodatnim biegunie akumulatora i składa się z sekcji bezpiecznika dużej mocy oraz sekcji bezpiecznika, która może być umieszczona po różnych stronach.

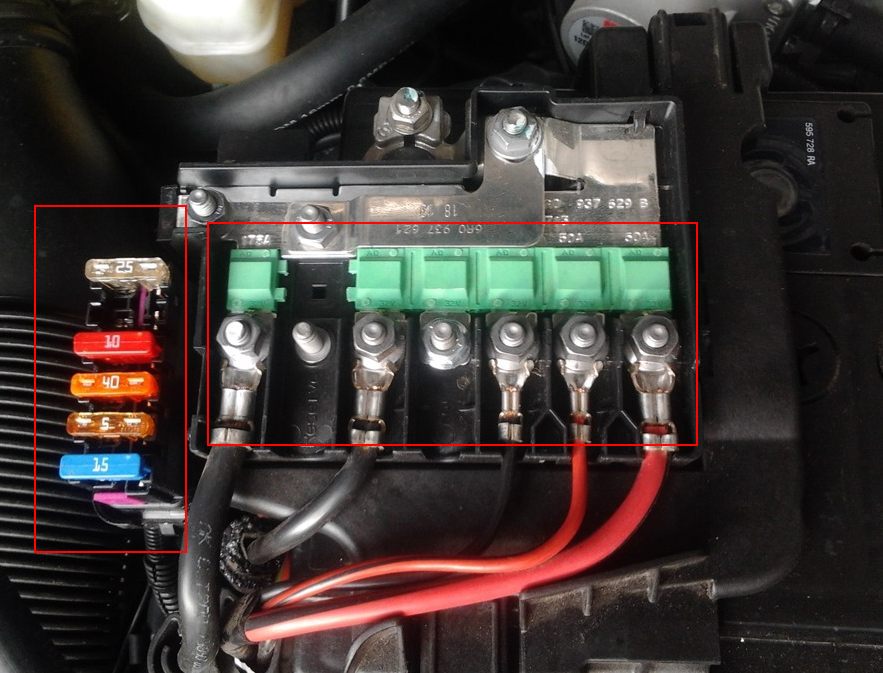

Zdjęcie
Schemat . Typ 1.
Przeznaczenie
| 1 | (175A) Układ ładowania |
| 2 | |
| 3 | (80A) Salon |
| 4 | (60A) Nagrzewnica pomocnicza |
| 5 | (40A) Calon |
| 6 | (50A) Świece zapłonowe, wentylator chłodnicy |
| 7 | (50A) Wspomaganie kierownicy |
| 8 | (25A) Układ ABS/ESP |
| 9 | (30A) Wentylator chłodnicy |
| 10 | (5A) Dmuchawa płynu chłodzącego / silnik automatycznej skrzyni biegów |
| 11 | (40A) Układ ABS/ESP |
| 12 | Blok stabilizatora napięcia |
| 13 | (30A) Nagrzewnica pomocnicza/automatyczna skrzynia biegów |

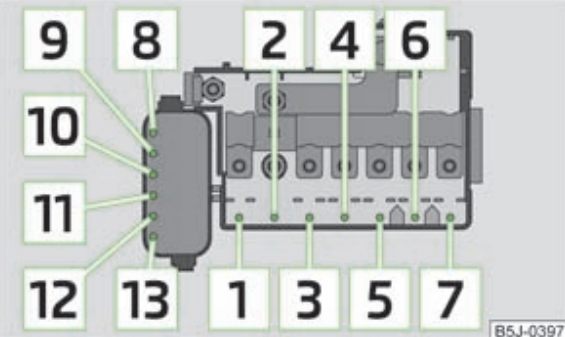

Schemat. Typ 2.
Oznaczenie
| 1 | (175A) Alternator trójfazowy |
| 2 | (80A) Wnętrze pojazdu |
| 3 | (60A) Nagrzewnica pomocnicza |
| 4 | (40A) ABS/ESP |
| 5 | (50A) Wspomaganie kierownicy |
| 6 | (50A) Świece żarowe |
| 7 | (25A) Układ ABS/ESP |
| 8 | (30A) Silnik wentylatora chłodzącego |
| 9 | (5A) Klimatyzator |
| 10 | (40A) Układ ABS / ESP / Dmuchawa płynu chłodzącego |
| 11 | (5A) Moduł stabilizatora napięcia, centralna jednostka sterująca zasilaniem pokładowym |
| 12 | (5A / 30A) Automatyczna skrzynia biegów / dodatkowa grzałka rezystancyjna |
