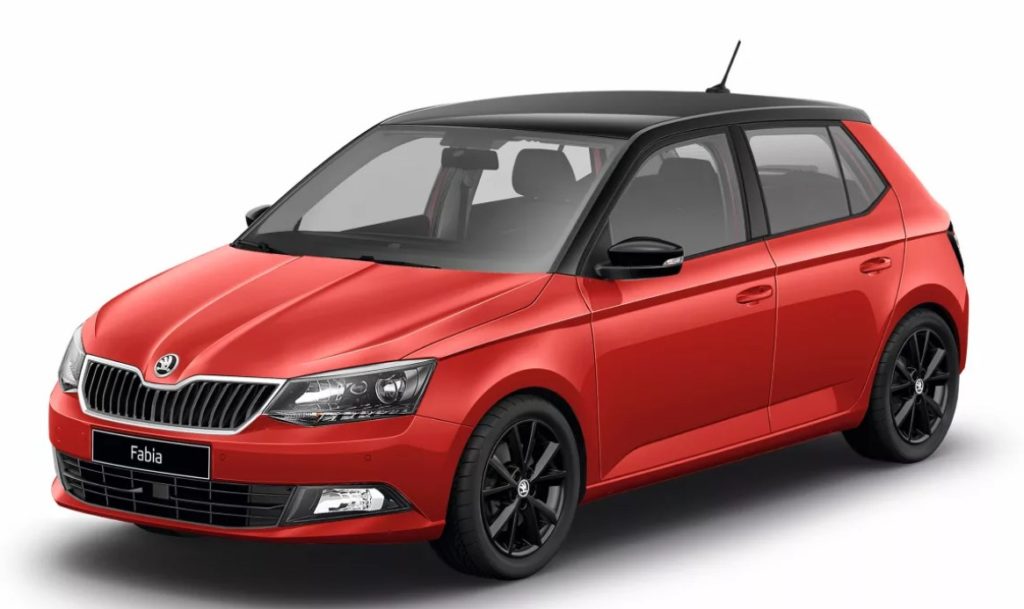

Skoda Fabia III generacji (Mk3) produkowana była w latach 2014, 2015, 2016, 2017, 2018, 2019, 2020 i do chwili obecnej w wersjach nadwozia typu hatchback i kombi (fabia kombi). Nowy, „ostry” design dodaje Fabii trzeciej generacji sportowego charakteru. W tej publikacji pokażemy gdzie znajdują się skrzynki bezpieczników w samochodzie Skoda Fabia III generacji oraz ich schematy z oznaczeniem przeznaczenia elementów.
W naszych materiałach pisaliśmy już o poprzednich generacjach Skody Fabii, więc w razie potrzeby przestudiuj je: 1. generacja lub 2. generacja .
Przedział pasażerski
Znajduje się na spodniej stronie panelu przedniego, pod pokrywą. Aby uzyskać dostęp, zdejmij pokrywę skrzynki bezpieczników w kierunku strzałki.

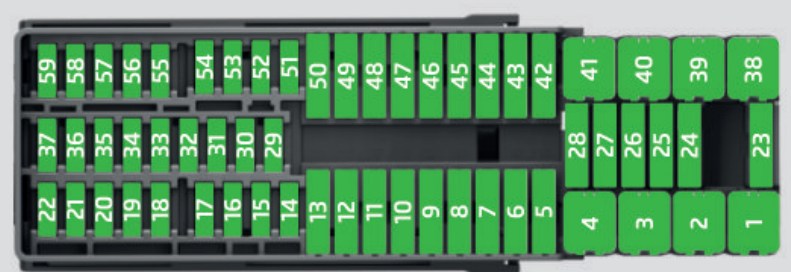

Schemat
Opis
- Oświetlenie lewe, światła pozycyjne, światło hamowania górne
- centralny zamek
- Przekaźnik układu zapłonowego
- Światło prawe, tylne światło przeciwmgielne, światło tylne, oświetlenie tablicy rejestracyjnej
- Elektryczna szyba drzwi kierowcy
- Centralna jednostka sterująca, lampy wewnętrzne
- Sygnał dźwiękowy
- TSU – lampa lewa
- Dźwignia kolumny kierownicy, sterownik silnika (tylko pojazdy bez KESSY), automatyczna skrzynia biegów, (tylko pojazdy bez KESSY), dźwignia zmiany biegów automatycznej skrzyni biegów (tylko
pojazdy bez KESSY), ESC (tylko pojazdy bez KESSY), sterownik przyczepy rozpoznawanie (tylko pojazdy bez KESSY), wspomaganie kierownicy (tylko
pojazdy bez KESSY), poduszka powietrzna (tylko pojazdy bez KESSY) - Szyba elektryczna, tylne lewe drzwi
- spryskiwacz reflektorów
- Wyświetlacz jednostki głównej
- Gniazdo 12V w bagażniku
- Dźwignia kolumny kierownicy, włącznik świateł, blokada wyjęcia kluczyka ze stacyjki (pojazdy z automatyczną skrzynią biegów)
gniazdo diagnostyczne, sygnał świetlny, centrala SmartGate, czujnik deszczu, czujnik światła - Sterownik klimatyzacji, dźwignia zmiany biegów automatycznej skrzyni biegów
- Zestaw wskaźników
- Alarm antywłamaniowy, sygnał dźwiękowy
- Nieużywany
- Nieużywany
- Nieużywany
- Nieużywany
- Spryskiwacz szyby przedniej i tylnej
- Nieużywany
- Wentylator klimatyzatora, nagrzewnica, jednostka sterująca klimatyzatora, nagrzewnica
- Nieużywany
- Podgrzewane przednie siedzenia
- Wycieraczka tylnej szyby.
- Nieużywany
- Poduszka powietrzna (tylko dla pojazdów z KESSY)
- Elektryczne szyby, włącznik świateł, włącznik świateł cofania, sterownik klimatyzacji, sterownik asystenta
parkowania, lusterka zewnętrzne, zasilacz środkowego panelu kluczyka, zasilacz bocznego panelu kluczyka, wewnętrzne
lusterko wsteczne - Pompa paliwa, sterownik wentylatora chłodnicy, tempomat, cewka przekaźnika spryskiwaczy szyby przedniej i tylnej
- Złącze diagnostyczne
- Cewka przekaźnika rozrusznika, przełącznik pedału sprzęgła
- Podgrzewane dysze spryskiwaczy
- Nieużywany
- Podgrzewane przednie siedzenia
- Radar
- Nieużywany
- Dodatkowa grzałka elektryczna
- Nieużywany
- Ogrzewana tylna szyba
- Elektryczna szyba drzwi pasażera z przodu
- TSU – styk w gnieździe
- Zapalniczka samochodowa, gniazdo 12 V
- Elektryczna szyba tylnych prawych drzwi
- Spryskiwacz szyby przedniej i tylnej, dźwignia kolumny kierowniczej
- TSU – styk w gnieździe
- TSU – lampa prawa
- Jednostka sterująca pompą paliwa
- Urządzenie główne
- Podgrzewane lusterka zewnętrzne
- Jednostka sterująca KESSY
- Blokada kolumny kierownicy KESSY
- Nieużywany
- Podgrzewane przednie siedzenia
- Nieużywany
- Nieużywany
- Nieużywany
- Nieużywany
Bezpiecznik nr 44 odpowiada za zapalniczkę.
Komora silnika
Znajduje się w pobliżu lewego skrzydła.

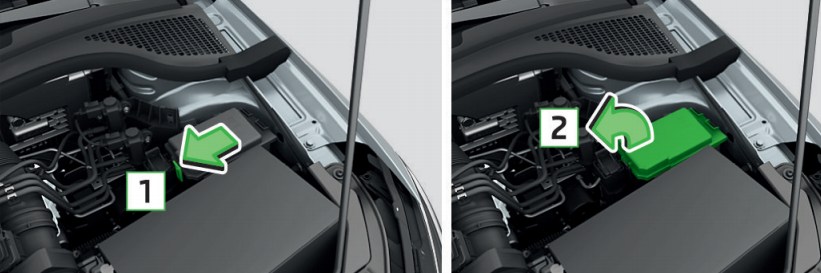

Naciśnij blokadę pokrywy w kierunku strzałki 1 i podnieś samą pokrywę, jak pokazano na ilustracji 2.

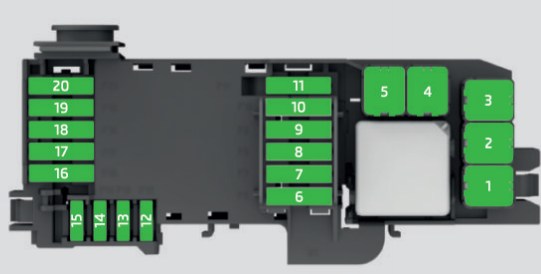

Schemat
Przeznaczenie
- Wentylator chłodnicy
- Jednostka sterująca systemem grzewczym
- Jednostka sterująca ABS lub ESC
- Dodatkowa grzałka elektryczna
- Dodatkowa grzałka elektryczna
- Automatyczna skrzynia biegów
- Jednostka sterująca silnika
- Wycieraczka przedniej szyby
- Centralna jednostka sterująca
- Jednostka sterująca ABS lub ESC
- Nieużywany
- Elementy silnika
- Wyłącznik krańcowy pedału hamulca
- Elementy silnika, cewka przekaźnika pompy paliwa
- Jednostka sterująca silnika
- Rozrusznik
- Jednostka sterująca silnika
- Elementy silnika, cewki przekaźnika dodatkowej nagrzewnicy elektrycznej, wentylator chłodnicy
- Sonda Lambda
- Elementy silnika, jednostka sterująca układu wstępnego żarzenia, ogrzewanie wentylacji skrzyni korbowej
Jeśli potrzebujesz więcej informacji na temat naprawy, obsługi i konserwacji Skody Fabii 3. generacji, zapytaj w komentarzach.
