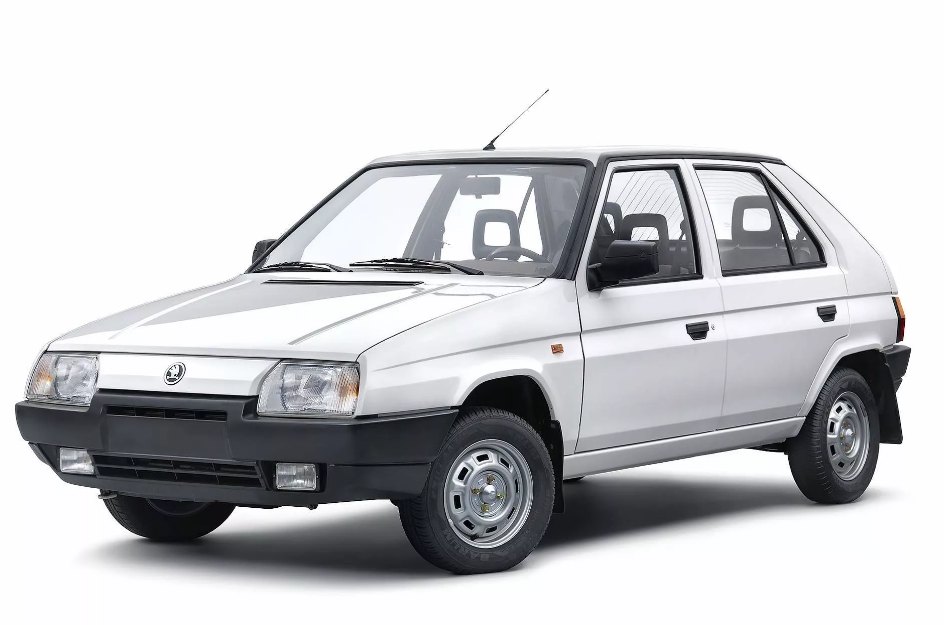

Skoda Favorit była produkowana w latach 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994 i 1995 z nadwoziami typu hatchback, 5-drzwiowym kombi ( Skoda Forman ) i 2-miejscowym pick-upem (van). W tym artykule pokażemy lokalizację skrzynki z bezpiecznikiem i przekaźnikiem w ulubionym Skodzie (formanie) wraz ze schematem i oznaczeniem przeznaczenia jej elementów.
Przedział pasażerski

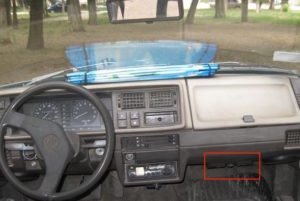

Skrzynka bezpieczników i przekaźników znajduje się pod deską rozdzielczą po stronie pasażera i jest zakryta pokrywą.

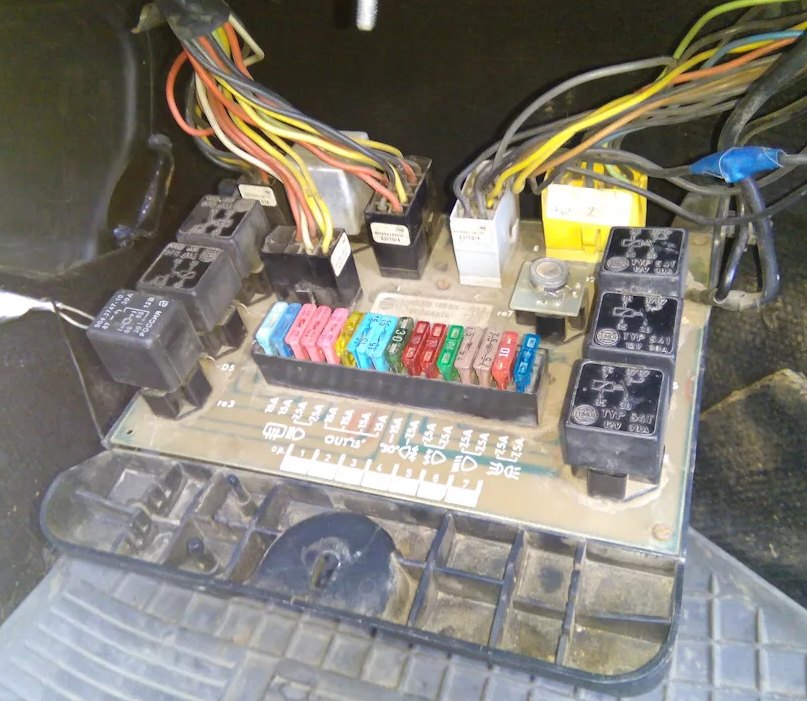

Odkręcając mocowanie zobaczysz sam blok. Będzie również opatrzone oznaczeniem bezpieczników.

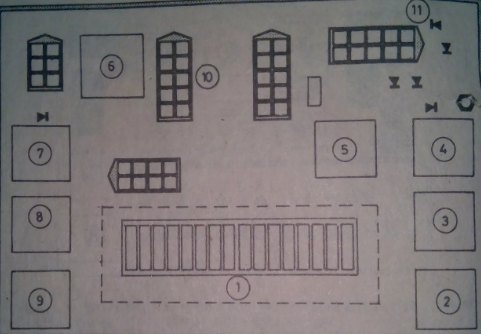

Schemat
Opis
- Bezpieczniki
- Przekaźnik tylnych świateł przeciwmgłowych
- Przekaźnik przednich świateł przeciwmgielnych
- Przekaźnik świateł mijania reflektorów
- Przekaźnik zapasowy
- Przekaźnik przerywający wycieraczkę szyby przedniej
- Przekaźnik podgrzewanej szyby tylnej
- Przekaźnik świateł drogowych reflektorów
- Przekaźniki bezpiecznikowe 5,6,7 Specyficzne dla pojazdu
- Blok zacisków
- Dioda
Cel bezpieczników
Typ 1
- 15A – Gniazdo do naprawy latarki, lamp, oświetlenia wewnętrznego, światła hamowania, sygnału dźwiękowego, świateł hamowania awaryjnego
- 7,5А / 15А – Silniki do wycieraczek szyb przednich i tylnych, silniki wspólne, światła cofania, gaźnik
- 7,5A – Kierunkowskazy, oświetlenie deski rozdzielczej i lampki ostrzegawcze
- 15A – Silnik wentylatora chłodnicy
- 15A – Ogrzewana tylna szyba
- 15A – Silnik dmuchawy nagrzewnicy
- 7,5A – Światła pozycyjne lewe, oświetlenie tablicy rejestracyjnej
- 7,5 A – Światła pozycyjne prawe
- 7,5А – Światła mijania lewego reflektora
- 7,5А – Światła mijania prawego reflektora
- 15A – Przednie i tylne światła przeciwmgielne
- 7,5A – Światło drogowe prawego reflektora
- 7,5A – Światło drogowe lewego reflektora
- 15A – Zapasowy
Typ 2
- 15A – Zapasowy
- 15A – Ogrzewana tylna szyba
- 7,5A – Światło drogowe lewego reflektora i lampka kontrolna
- 7,5A – Światło drogowe prawego reflektora
- 15A – Silniki wycieraczek szyb przednich i tylnych oraz świateł cofania
- 15A – System ostrzegania o niskim poziomie płynu hamulcowego, włącznik alarmu, włącznik odmgławiacza tylnej szyby, deska rozdzielcza, system ostrzegania o zapięciu pasów bezpieczeństwa, zegar cyfrowy
- 15A – Silnik wentylatora chłodnicy i gaźnik
- 15A – Silnik dmuchawy nagrzewnicy
- 15A – Wyłącznik świateł awaryjnych, włącznik świateł mijania. światło stopu, oświetlenie wnętrza i deska rozdzielcza
- 7,5A – Tylne światła przeciwmgielne i lampka kontrolna
- 7,5A – Lewe przednie światło przeciwmgłowe i lampka kontrolna
- 7,5A – Prawe przednie światło przeciwmgielne
- 7,5А – Światła mijania lewego reflektora
- 7,5A – Światła mijania prawego reflektora i lampka kontrolna
- 7,5A – Światła lewe i podświetlenie włącznika
- 7,5A – Światła pozycyjne prawe i oświetlenie deski rozdzielczej
