Skoda Felicia – bezpieczniki i przekaźniki

Skoda Felicia to samochód subkompaktowy produkowany w latach 1994, 1995, 1996, 1997, 1998, 1999, 2000 i 2001 z nadwoziami typu hatchback, kombi (felicia kombi), van. Najczęściej instalowano na nich silniki o pojemności 1,3, 1,6 benzyny i 1,9 oleju napędowego. Pokażemy lokalizację skrzynek z bezpiecznikami i przekaźnikami w Skodzie Felicia, jej schemat z oznaczeniem przeznaczenia elementów.

Przedział pasażerski

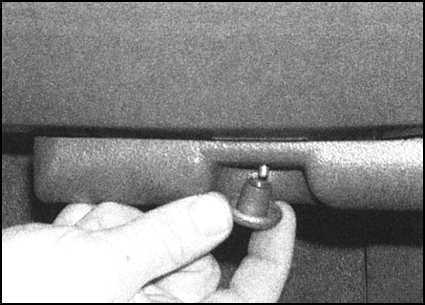

Główna skrzynka bezpieczników i przekaźników znajduje się pod deską rozdzielczą po stronie pasażera. Odkręć mocowanie pokrywy, aby uzyskać dostęp.

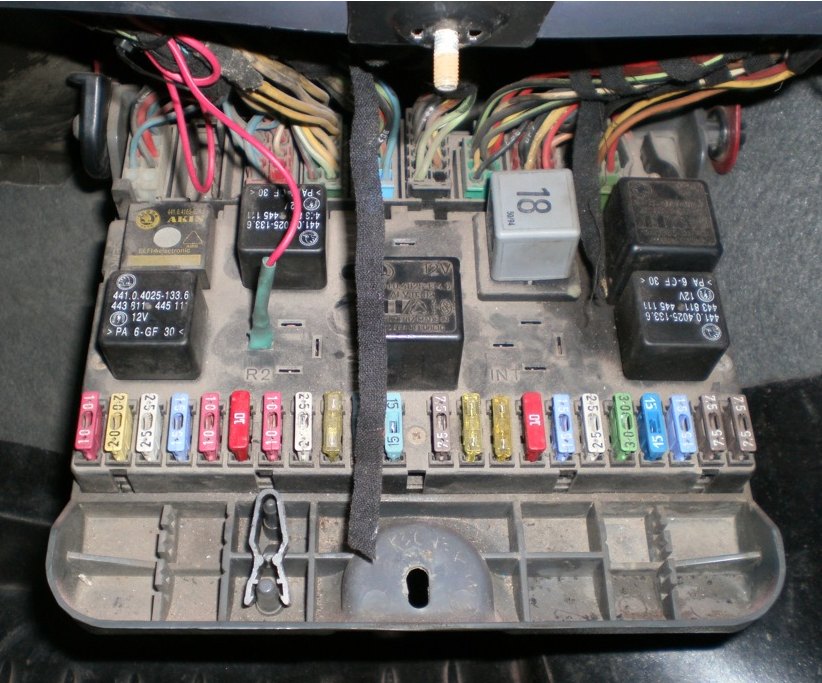

Zdjęcie poglądowe

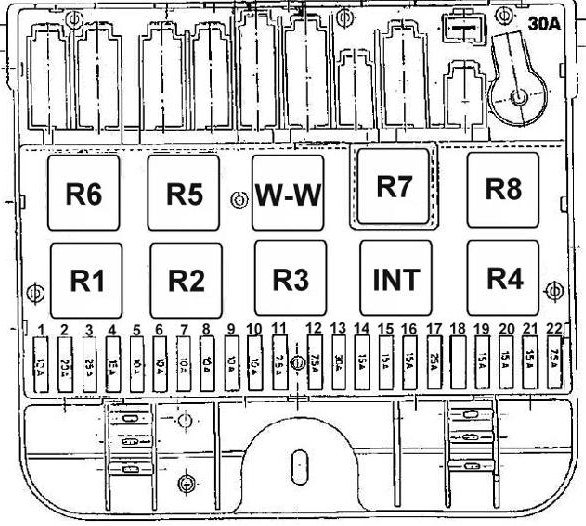

Schemat

Skrzynka bezpiecznikowa

1. 10A – Zasilanie sterownika wtrysku
2. 20A – Wycieraczki i spryskiwacze szyb przednich i tylnych
3. 25A – Wentylator pieca, klimatyzator
4. 15A – Zasilanie układów sterownika silnika
5. 10A – Prawe przednie światło przeciwmgielne
6. 10A – Lewe przednie światło przeciwmgielne, lampka kontrolna
7. 10A – Światła mijania prawego reflektora
8. 10A – Światła mijania lewego reflektora, lampka kontrolna
9. 10A – Światło drogowe prawego reflektora
10. 10A – Światło drogowe lewego reflektora, lampka kontrolna
11. 7,5A – Wymiary prawy przód i tył, brzęczyk systemu ostrzegającego o nie wyłączonych wymiarach
12. 7,5A – Tylne światła przeciwmgielne, lampka kontrolna
13. 30A – Ogrzewana tylna szyba, lampka ostrzegawcza, podgrzewane lusterka boczne z ogrzewaniem
14. 15A – Sygnał hamowania, kierunkowskazy przy włączonym „alarmie”, ABS/EDS
15. 15A – Zapalniczka, oświetlenie wewnętrzne, zegar
16. 15A – Pompa spryskiwaczy reflektorów, sterownik centralnego zamka
17. 25A – Wentylator chłodnicy płynu chłodzącego, “migające” światła drogowe, sygnał
18. 25A – Elektryczne szyby
19. 15A – Podświetlenie wyłącznika wielkości w stanie wyłączonym, czujnik poziomu TZ, zasilanie brzęczyka systemu ostrzegania o nie wyłączonych wymiarach, lampki kontrolne niskiego ciśnienia oleju, hamulec ręczny, układ ładowania akumulatora (generator), podgrzewana tylna szyba, poduszki powietrzne, napęd elektrycznie sterowanych lusterek bocznych, podgrzewane siedzenia
20. 15A – Zasilanie gaźnika lub sterownika wtrysku, immobilizera, modułu wysokiego napięcia
21. 15A – Kierunkowskazy, sygnał cofania
22. 7,5А – Wymiary przód i tył lewy, oświetlenie tablicy rejestracyjnej, oświetlenie bagażnika, podświetlenie wszystkich przycisków, tablicy rozdzielczej, zapalniczki, włącznik elektrycznych lusterek, lampka kontrolna wymiarów, magnetofon radiowy

Za zapalniczkę odpowiada bezpiecznik nr 15 przy 15A.

Przekaźnik

Bezpieczniki niektórych układów dodatkowych (ABS, K/V) można zamontować pod maską po lewej stronie komory silnika. Dotyczy to zwłaszcza silników Diesla (bezpieczniki układu podgrzewania wstępnego i wentylatora chłodzącego).
