Skoda Yeti to kompaktowy crossover. Lata wydania: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. W tym czasie samochód przeszedł zmianę stylizacji. A już w 2019 roku pokazano koncepcję Yeti drugiej generacji. W niniejszej publikacji zamieszczono oznaczenie skrzynek bezpieczników i przekaźników w Skodzie Yeti wraz ze zdjęciami i schematami skrzynek, w których się one znajdują. Podświetl bezpiecznik zapalniczki.
Liczba elementów w skrzyniach, a także ich przeznaczenie mogą się różnić i zależą od roku produkcji oraz wyposażenia konkretnego samochodu. W przypadku trudności należy skontaktować się z najbliższym dealerem Skody w celu uzyskania oficjalnych informacji.
Contents
Przedział pasażerski
Skrzynka bezpiecznikowa

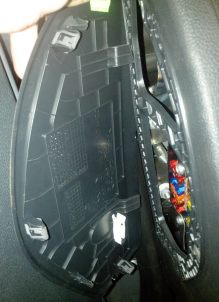

Główna skrzynka bezpieczników znajduje się na końcu deski rozdzielczej, po stronie kierowcy.

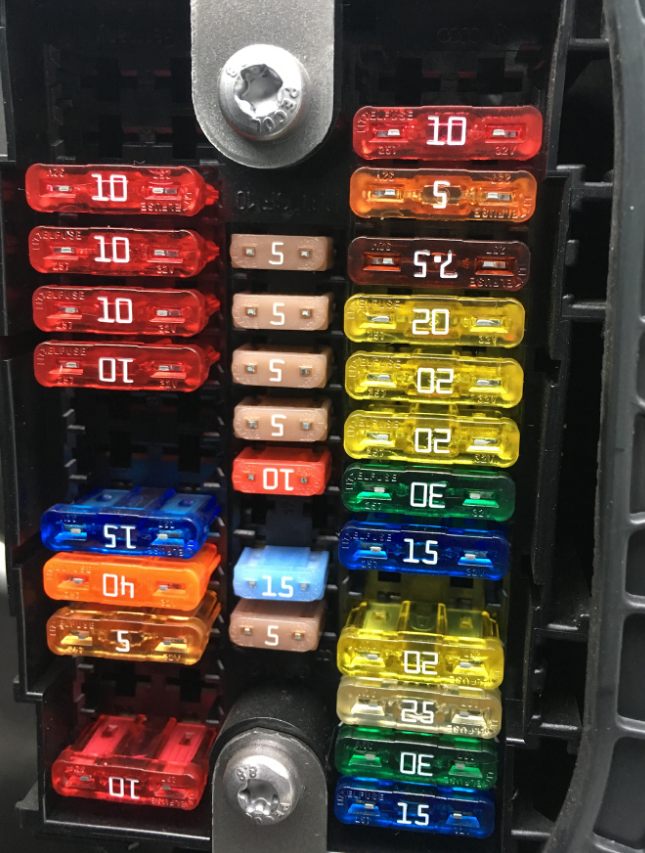

Zdjęcie poglądowe

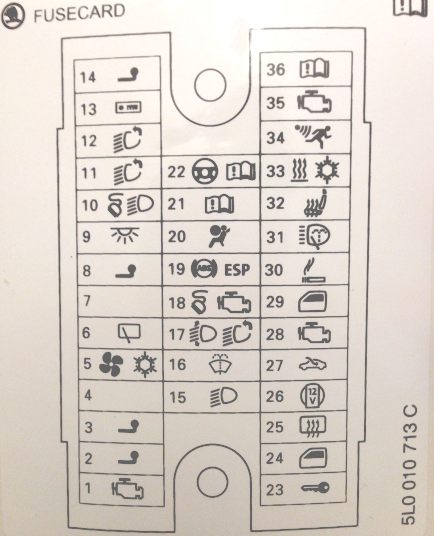

W niektórych modelach schemat z aktualnym przyporządkowaniem bezpieczników jest przyklejony z tyłu pokrywy ochronnej.
Opis
Typ 1
| 1 | (10A) Nagrzewnica wentylacji skrzyni biegów (silnik wysokoprężny) Jednostka sterująca automatycznej skrzyni biegów DQ200 |
| 2 | (20A) Moduł sterujący przyczepy |
| 3 | (15A) Moduł sterujący przyczepy |
| 4 | (5A) Tablica przyrządów, gałka włącznika wycieraczek, dźwignia zmiany kierunkowskazów |
| 5 | (40A) Wentylator nagrzewnicy, wentylator chłodzący, klimatyzator, Climatronic |
| 6 | (15A) Wycieraczka tylnej szyby |
| 7 | (5A) Telefon |
| 8 | (15A) Moduł sterujący przyczepy |
| 9 | (10A) Wielofunkcyjny moduł sterujący |
| 10 | (10A) Czujnik deszczu, włącznik świateł, wtyczka środkowa do podłączenia jednostki diagnostycznej |
| 11 | (10A) Reflektor lewy |
| 12 | (10A) Reflektor prawy |
| 13 | (15A) System audio/nawigacyjny |
| 14 | (5) Zaczep trakcyjny |
| 15 | (5A) Włącznik światła |
| 16 | (5A) Podgrzewane dysze spryskiwaczy szyby przedniej |
| 17 | (5A) Sterowanie zasięgiem reflektorów |
| 18 | (10A) Złącze centralne stanowiska diagnostycznego, sterownika silnika, czujnika hamulca |
| 19 | (5A) Jednostka sterująca ABS, ESP, przełącznik monitora ciśnienia w oponach, jednostka sterująca systemem wspomagania parkowania, przełącznik trybu terenowego, przycisk Start/Stop |
| 20 | (5A) Przełącznik poduszki powietrznej i moduł sterujący poduszki powietrznej |
| 21 | (5A) WIV, światło cofania, przyciemnianie lusterek, czujnik ciśnienia, przygotowanie do telefonu, miernik masy powietrza |
| 22 | (5A) Tablica przyrządów, jednostka sterująca wspomagania układu kierowniczego, Haldex |
| 23 | (15A) Zamek centralny i pokrywa bagażnika |
| 24 | (30A) Podnośnik tylnej szyby |
| 25 | (25A/30A) Ogrzewana tylna szyba, niezależne ogrzewanie postojowe i wentylacja |
| 26 | (20A) Złącze zasilania akcesoriów (bagażnik) |
| 27 | (30A) Elektrycznie sterowany uchylno-uchylny dach, elektrycznie sterowana roleta przeciwsłoneczna |
| 28 | (15A) Przekaźnik pompy paliwa, moduł sterujący pompy paliwa, wtryskiwacze zaworów |
| 29 | (30A) Podnośnik szyby przedniej |
| 30 | (20A) Zapalniczki samochodowe, przednie i tylne |
| 31 | (20A) Układ spryskiwaczy/wycieraczek reflektorów |
| 32 | (20A) Podgrzewane siedzenia |
| 33 | (7,5) Nagrzewnica, Klimatyzacja, Klimatyzacja |
| 34 | (5A) System antykradzieżowy |
| 35 | (10A) Sterowanie skrzynią biegów |
| 36 | (5A) System audio |
Typ 2
- Nagrzewnica powietrza w skrzyni biegów (silnik Diesel), automatyczna skrzynia biegów
- Hak holowniczy – lampa lewa
- Gniazdo elektryczne do haka holowniczego
- Zestaw wskaźników, dźwignie kolumny kierownicy, kamera
- Wentylator ogrzewania, wentylator chłodnicy, klimatyzacja, Climatronic
- Wycieraczka tylnej szyby
- Połączenie alarmowe
- Hak holowniczy – lampa prawa
- Oświetlenie wnętrza, tylna lampa przeciwmgłowa
- Czujnik deszczu, włącznik świateł, złącze diagnostyczne
- Reflektory – lewa strona
- Reflektory – prawa strona
- Urządzenie główne
- Centralny układ sterowania, układ sterowania silnikiem
- Przełącznik światła
- Napęd na cztery koła
- KESSY, blokada kierownicy
- Złącze diagnostyczne, układ sterowania silnikiem, czujniki hamulca, napęd na cztery koła, system START-STOP
- ABS, ESC, włącznik kontrolki ciśnienia w oponach, pomoc w parkowaniu, przełącznik trybu OFF ROAD, przycisk START-STOP
- Torba bezpieczeństwa
- Elastyczny okres międzyobsługowy — WIV, światło cofania, przyciemniane lusterko wsteczne, czujniki ciśnienia, zestaw
do podłączenia telefonu , miernik masowego przepływu powietrza, regulacja zasięgu reflektorów i kontrola zasięgu reflektorów - Zestaw wskaźników, elektromechaniczne wspomaganie kierownicy, magistrala danych
- Centralny zamek, pokrywa bagażnika
- Elektryczne szyby – tylne drzwi
- Ogrzewana tylna szyba, ogrzewanie postojowe i wentylator
- Gniazdo bagażnika
- Elektryczny szyberdach podnoszono-przesuwny, elektryczna roleta przeciwsłoneczna
- Pompa paliwa, wtryskiwacze, ogrzewanie AdBlue®
- Elektryczne szyby – drzwi przednie, lusterka zewnętrzne – ogrzewanie, funkcja składania, regulacja lusterek
- Gniazdo 12V – przód i tył (zapalniczka)
- spryskiwacz reflektorów
- Podgrzewane przednie siedzenia
- Ogrzewanie, klimatyzacja, Climatronic, zdalne sterowanie ogrzewaniem postojowym
- Alarm antywłamaniowy, syrena zapasowa
- Automatyczna skrzynia
- Sprzęg przyczepy
W obu wersjach za zapalniczkę odpowiada bezpiecznik nr 30.
Skrzynka przekaźników

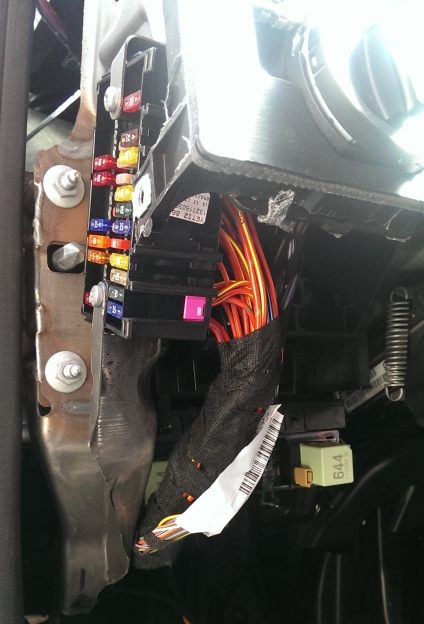

Znajduje się pod samą deską rozdzielczą, za skrzynką bezpieczników.

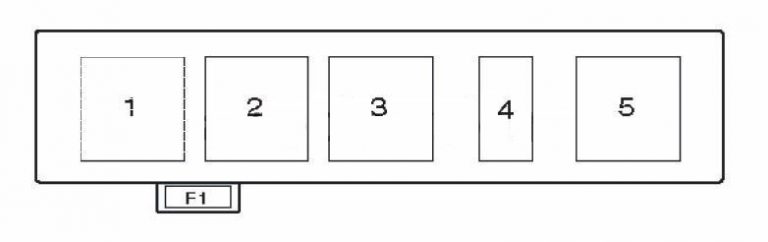

Schemat
Przeznaczenie
| 1 | Przekaźnik głównych obwodów zapłonowych |
| 2 | Przekaźnik podgrzewanej szyby tylnej |
| 3 | |
| 4 | Przekaźnik pompy paliwa |
| 5 | Przekaźnik pomocniczych obwodów zapłonowych |
| F1 | (30A) Fotel elektryczny |
Komora silnika

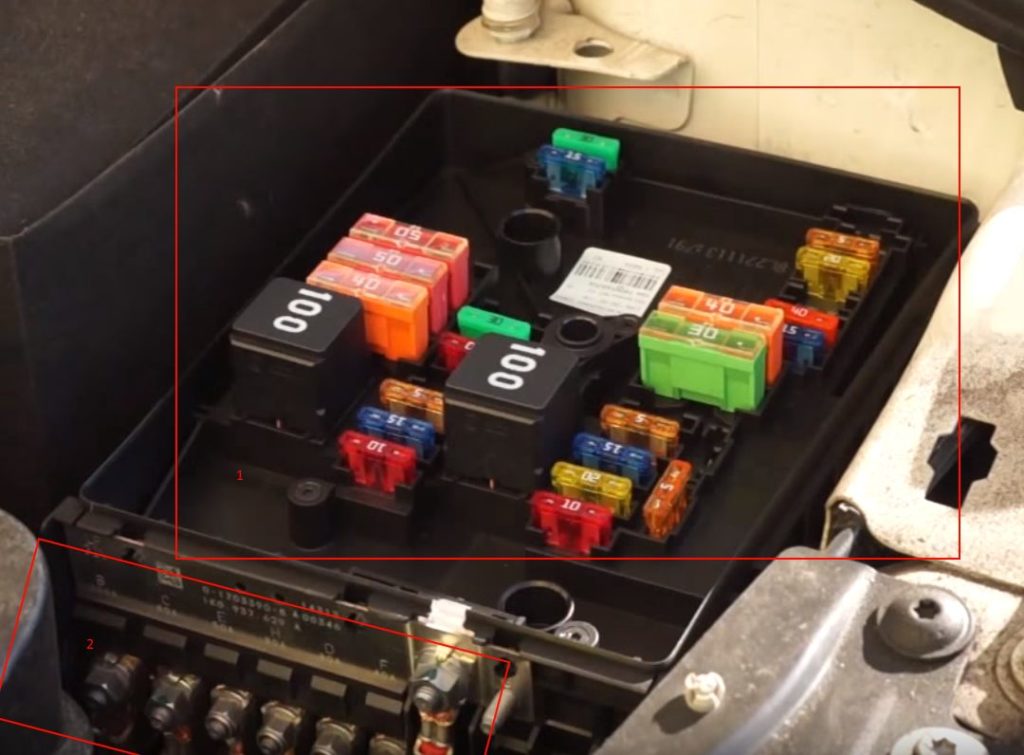

Znajduje się po lewej stronie komory silnika, za osłoną zabezpieczającą. Samo pudełko składa się z 2 części. Sekcja bezpieczników dużej mocy i sekcja bezpieczników, w której znajdują się również niektóre przekaźniki, takie jak przekaźnik sterujący silnika.

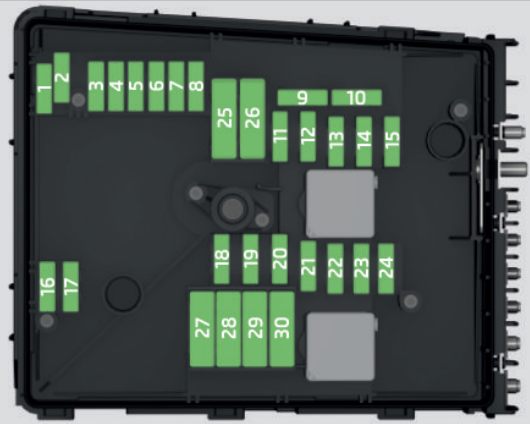

Schemat
Przeznaczenie
Typ 1
| 1 | Nieużywany |
| 2 | (30A) Skrzynia biegów DSG |
| 3 | (5A) Wielofunkcyjny moduł sterujący, przewód pomiarowy |
| 4 | (20A) Układ ABS/ESP |
| 5 | (15A) Skrzynia biegów DSG |
| 6 | (5A) Tablica przyrządów, uchwyt włącznika wycieraczek i włącznik kierunkowskazów |
| 7 | (40A) Główne obwody zapłonowe |
| 8 | (15A) Radio |
| 9 | (5A) Telefon |
| 10 | (5A / 10A) Zarządzanie silnikiem, zasilanie cewki przekaźnika modułu sterującego silnika |
| 11 | (20A / 30A) Dodatkowa grzałka |
| 12 | (5A) Jednostka diagnostyczna |
| 13 | (15A / 30A) Zarządzanie silnikiem |
| 14 | (20A) Sterowanie silnikiem, zapłon |
| 15 | (5A / 10A) Sonda lambda, przekaźnik pompy paliwa, przekaźnik świec żarowych |
| 16 | (30A) Centralna jednostka sterująca zasilaniem pokładowym, prawy reflektor, prawe tylne światło grupowe |
| 17 | (15A) Róg |
| 18 | (30A) Cyfrowy wzmacniacz procesorowy do przetwarzania dźwięku |
| 19 | (30A) Wycieraczka szyby przedniej |
| 20 | (10A / 15A / 20A) Zawór regulacji ciśnienia paliwa |
| 21 | (10A / 15A / 20A) Sonda lambda |
| 22 | (5A) Przełącznik pedału sprzęgła, przełącznik pedału hamulca |
| 23 | (5A / 10A / 15A) Pompa płynu chłodzącego Zawór elektromagnetyczny ograniczający ciśnienie doładowania, zawór przełączający chłodnicy wysokociśnieniowej pompy paliwa |
| 24 | (10A) Filtr z węglem aktywnym, zawór recyrkulacji spalin |
| 25 | (40A) Układ ABS/ESP |
| 26 | (30A) Wielofunkcyjny moduł sterujący |
| 27 | (50A) Świece żarowe, podgrzewanie |
| 28 | (50A) Ogrzewana przednia szyba |
| 29 | (50A) Zasilanie wewnętrzne |
| 30 | (50A) Zacisk X |
Typ 2
- Nieużywany
- Automatyczna skrzynia biegów, sterowanie systemem AdBlue
- Moduł danych akumulatora
- SEKCJA
- Automatyczna skrzynia
- Nieużywany
- Zacisk 15 zasilania, rozrusznik
- Jednostka główna, zestaw wskaźników, telefon
- Nieużywany
- System zarządzania silnikiem
- Autonomiczne ogrzewanie i wentylacja
- Magistrala danych
- System zarządzania silnikiem
- Zapłon
- Sonda lambda, pompa paliwa, układ wstępnego żarzenia
- Prawy reflektor, prawe światło tylne
- Sygnał dźwiękowy
- Wzmacniacz dźwięku
- Wycieraczka przedniej szyby
- Regulator ciśnienia paliwa, pompa wtryskowa
- Sonda Lambda
- Przełącznik pedału sprzęgła, przełącznik pedału hamulca
- Pompa płynu chłodzącego, zawór ograniczający ciśnienie doładowania, zawór przełączający chłodnicy, pompa paliwa
- Adsorber, zawór EGR, wentylator chłodnicy
- SEKCJA
- Lewy reflektor, lewe światło tylne
- System wstępnego świecenia
- Ogrzewana przednia szyba
- Zasilanie skrzynki bezpieczników wewnętrznych (bezpieczniki nr 24, 27, 31, 32), elektryczna regulacja
foteli - Terminal X
