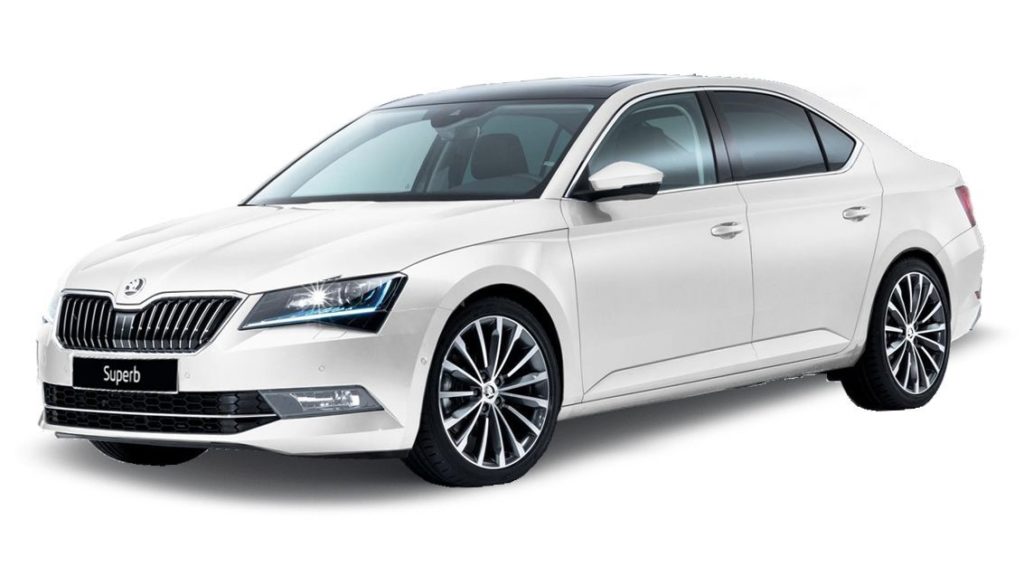

Skoda Superb 3 generacji (MK3) trafiła do sprzedaży w 2015 roku. Samochód ten produkowany był także w latach 2016, 2017, 2018, 2019, 2020, 2021 i do chwili obecnej. W tym artykule zaprezentujemy oznaczenie bezpieczników Skody Superb III generacji wraz ze schematami skrzynkowymi. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Jeśli obecny opis nie pasuje, a posiadasz Skodę Superb drugiej generacji , zapoznaj się z odpowiednimi materiałami.
Przedział pasażerski
Znajduje się za schowkiem w desce rozdzielczej. Aby uzyskać dostęp do urządzenia, należy wyjąć pudełko, naciskając zatrzaski „A”.

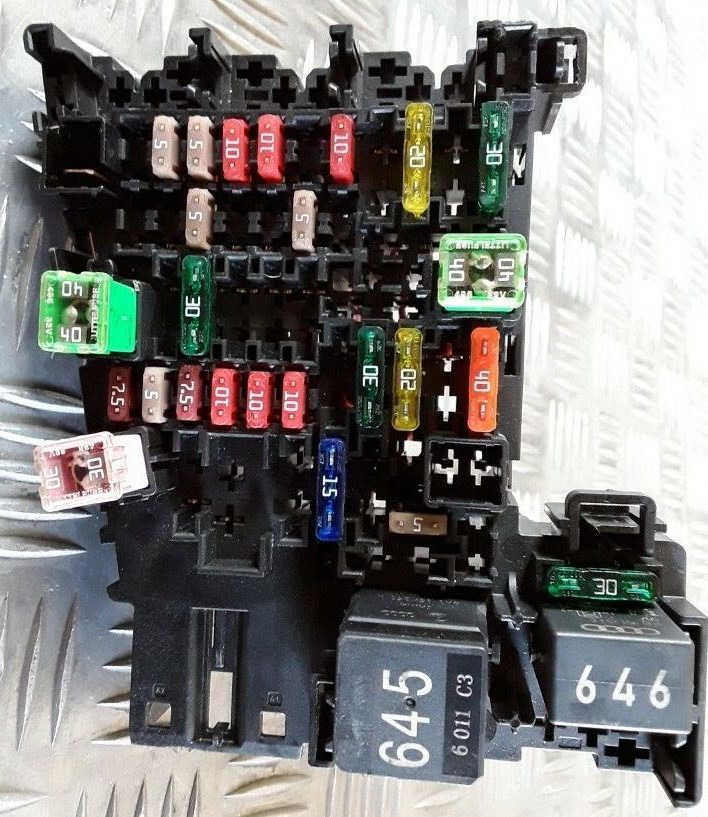

Pudełko będzie wyglądać mniej więcej tak.

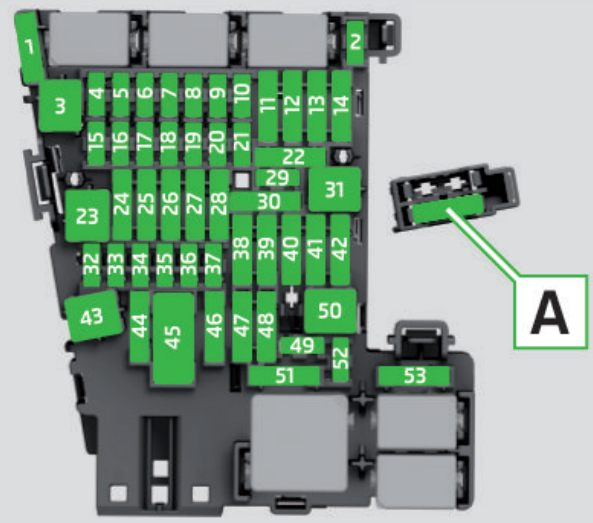

Schemat
Opis
- Nieużywany
- Nieużywany
- Stabilizator napięcia do taksówek
- Nieużywany
- Magistrala danych
- Automatyczna skrzynia
- Klimatyzacja, ogrzewanie, odbiornik pilota do autonomicznego ogrzewania, podgrzewana tylna szyba, podgrzewana przednia szyba, zegar
- Włącznik świateł, czujnik deszczu, złącze diagnostyczne, elektromechaniczny hamulec postojowy, oświetlenie
zestawu wskaźników , czujnik alarmu antykradzieżowego - Port USB
- Wyświetlacz informacyjno-rozrywkowy, tuner telewizyjny
- Napinacz pasa bezpieczeństwa – lewa strona
- Urządzenie główne
- Regulacja amortyzatora
- Klimatyzator i wentylator nagrzewnicy
- Elektryczna regulacja kolumny kierownicy
- Schowek na telefon komórkowy (Phonebox)
- Zestaw wskaźników, napęd awaryjny
- Tylna kamera
- KESSY
- SCR
- Napęd na wszystkie koła, sprężarka klimatyzacji (GreenLine)
- Sprzęg przyczepy
- Światło po prawej stronie
- Panoramiczny dach
- Centralny zamek drzwi kierowcy i drzwi tylnych lewych, ogrzewanie, składanie i regulacja lusterka zewnętrznego po stronie
kierowcy - Podgrzewane przednie siedzenia
- Wzmacniacz dźwięku
- Gniazdo elektryczne do haka holowniczego
- Manetka podsterowności
- Gniazdo 12V w bagażniku
- Oświetlenie po lewej stronie
- Asystent parkowania, autopilot parkingowy
- Poduszka powietrzna, włącznik świateł awaryjnych
- ASR, ESC, czujnik ciśnienia w oponach, klimatyzacja, włącznik świateł cofania, fotochromatyczne lusterka, system START-STOP, podgrzewane tylne siedzenia, elektromechaniczny hamulec postojowy, włącznik świateł
- Reflektory AFS, złącze diagnostyczne, kamera, radar, stabilizator napięcia dla taksówek
- Prawy reflektor
- Lewy reflektor
- Gniazdo elektryczne do haka holowniczego
- Centralny zamek drzwi pasażera i prawych drzwi, ogrzewanie, składanie i regulacja lusterka zewnętrznego po
stronie pasażera - Gniazdo 12V, zapalniczka
- Napinacze pasów bezpieczeństwa – prawa strona
- Pokrywa bagażnika, spryskiwacz reflektorów, spryskiwacz przedniej szyby
- Reflektory ksenonowe, oświetlenie wnętrza
- Gniazdo elektryczne do haka holowniczego
- Elektryczna regulacja foteli
- Gniazdo 230 V
- Wycieraczka tylnej szyby
- Monitorowanie martwego pola
- Uruchomienie silnika, przełącznik pedału sprzęgła
- Otwieranie pokrywy bagażnika
- Ogrzewane tylne siedzenie
- Podgrzewane przednie siedzenia
- Ogrzewana tylna szyba
- A – Jednostka wielofunkcyjna do taksówek z kierownicą po lewej stronie
Bezpiecznik nr 40, 20A odpowiada za zapalniczkę w kabinie.
Przedział pasażerski
W komorze silnika znajduje się po lewej stronie i jest zamknięty pokrywą. Otworzenie go jest dość proste. Jednocześnie ściśnij zaczepy w kierunku strzałki 1 i unieś w kierunku strzałki 2.

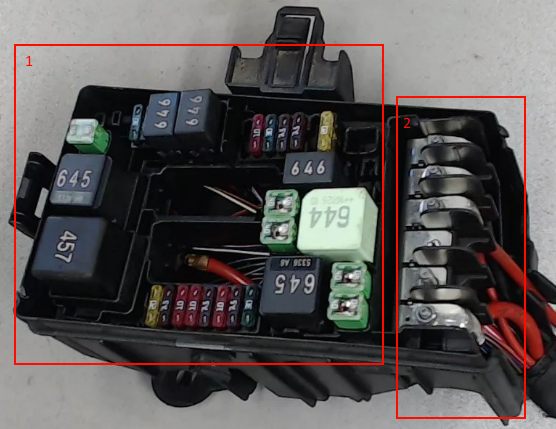

Samo pudełko składa się z 2 części. 1 – dział bezpieczników i przekaźników 2 – dział bezpieczników dużej mocy.

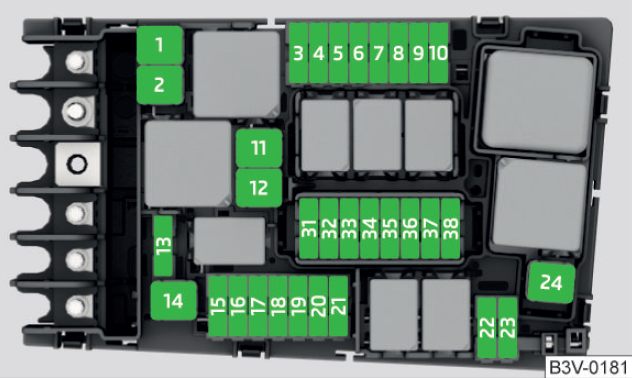

Schemat
Przeznaczenie
- ESC, hamulec postojowy
- WYJŚCIE
- System zarządzania silnikiem
- Wentylator chłodnicy, zawór regulujący ciśnienie paliwa, elektryczne ogrzewanie postojowe
- Zapłon
- Czujnik ciśnienia hamulca
- Żaluzja chłodnicy, pompa płynu chłodzącego
- Sonda Lambda
- Pompa płynu chłodzącego, zapłon, układ wstępnego żarzenia, miernik masy powietrza
- Pompa paliwowa
- Dodatkowa grzałka elektryczna
- Dodatkowa grzałka elektryczna
- Automatyczna skrzynia
- Ogrzewana przednia szyba
- Sygnał dźwiękowy
- Zapłon
- ESC, system zarządzania silnikiem, cewka głównego przekaźnika
- Moduł danych baterii magistrali danych
- Wycieraczka przedniej szyby
- Alarm bezpieczeństwa
- Nieużywany
- Układ sterowania silnikiem, stabilizator napięcia dla taksówek
- Rozrusznik
- Dodatkowa grzałka elektryczna
Potem tylko 33 – SCR i nagrzewnica pomocnicza – 37. Reszta nie jest używana lub znajduje się w rezerwie.
