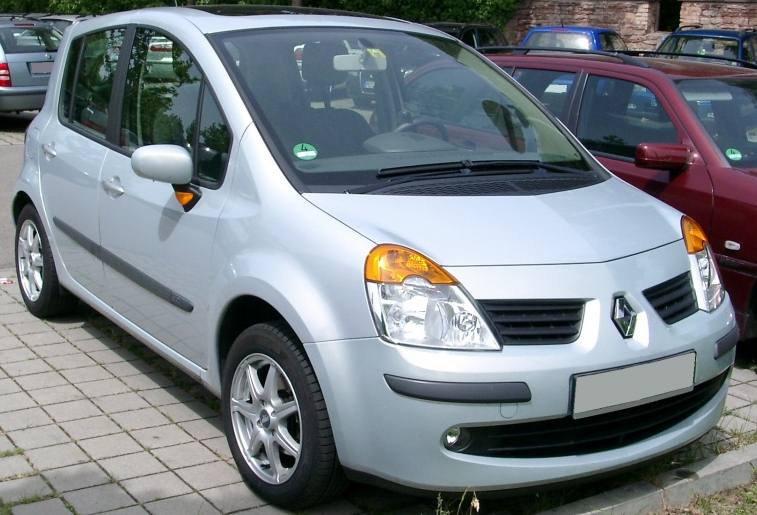

Renault Modus był produkowany w latach 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 i 2012. Po zmianie stylizacji znany jest również jako Grand Modus . Pokażemy lokalizację skrzynek bezpieczników i przekaźników w Renault modus, ich zdjęcia, schematy i przeznaczenie elementów. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Contents
Przedział pasażerski
Ramka 1

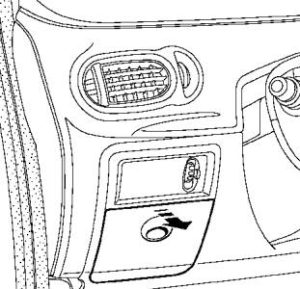

Urządzenie to jest instalowane w kabinie pasażerskiej, w lewym dolnym rogu deski rozdzielczej.
Na odwrotnej stronie pokrywy ochronnej znajduje się aktualny schemat opisujący lokalizację bezpieczników.
Zdjęcie

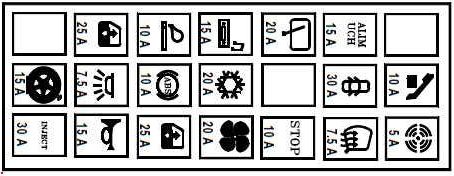

Schemat
Przeznaczenie
| F1 | 30A CECBS |
| F2 | 15A Tablica przyrządów, jednostka sterująca klimatyzacją, skrzynka bezpieczników i przekaźników |
| F3 | Nieużywany |
| F4 | Główny sygnał elektromagnetyczny, złącze diagnostyczne, wyświetlacz |
| F5 | CEBS 7,5A |
| F6 | 25A Silnik podnośnika szyby kierowcy, sterowanie zabezpieczeniem fotelika dziecięcego |
| F7 | 25A Elektryczne sterowanie szybą kierowcy |
| F8 | 10A ABS, ESP |
| F9 | Zapalniczka 10A |
| F10 | Wentylator pasażerski 20A |
| F11 | Wentylator pasażerski 20A |
| F12 | 15A Sterownik klimatyzacji, radio, sterowanie z kierownicy, telefon, podgrzewane siedzenia, alarm. |
| F13 | 10A Skrzynka bezpieczników i przekaźników w kabinie pasażerskiej |
| F14 | |
| F15 | 20A Silnik wycieraczki tylnej |
| F 16 | Lusterka elektryczne 30A |
| F17 | 30A CECBS |
| F18 | 15A UCH, immobilizer silnika |
| F19 | 5A Czujnik deszczu i światła, czujnik ruchu we wnętrzu |
| F20 | 10A Tablica przyrządów, radio, alarm, układ kontroli ciśnienia zawieszenia pneumatycznego |
Bezpiecznik nr 9 odpowiada za zapalniczkę.
Ramka 2
Zespół ten jest przymocowany do poprzeczki deski rozdzielczej, pod poduszką powietrzną pasażera.

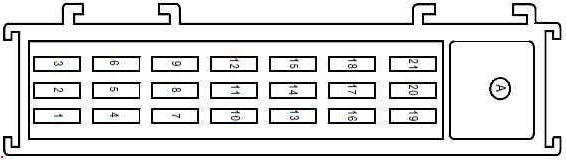

Schemat
Opis
| F1 | 20A Przekaźnik awaryjnego otwierania drzwi kierowcy i pasażera |
| F2 | 20A Podgrzewane siedzenia kierowcy i pasażera |
| F3 | 15A Wyłaz dachowy |
| F4 | 25A Przekaźnik podnośnika szyby |
| F5 | Nieużywany |
| F6 | Nieużywany |
Komora silnika
Ramka 1

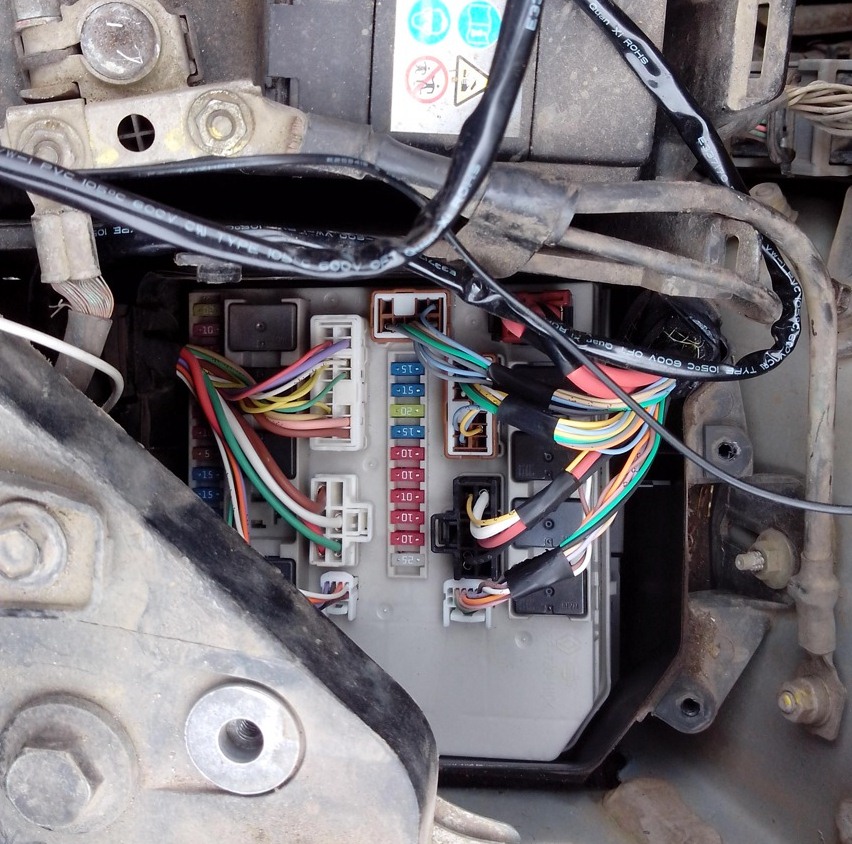

Urządzenie to znajduje się w komorze silnika za lewym reflektorem. Aby uzyskać dostęp do urządzenia, należy wyjąć tackę ociekową znajdującą się pod kratką wlotu powietrza.

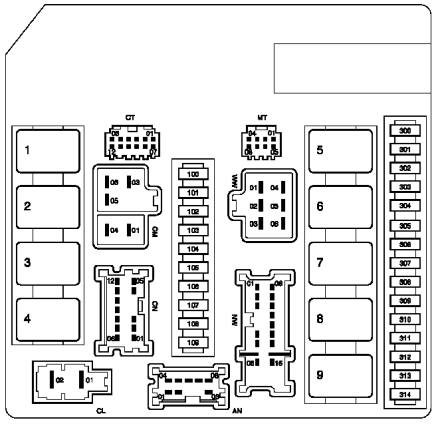

Schemat
Przeznaczenie
| 100 | 25A Komputer ABS lub elektroniczny program stabilizacji |
| 101 | Nieużywany |
| 102 | 10A Prawe światła drogowe |
| 103 | 10A Lewe światło drogowe |
| 104 | 10 Prawe światło, sterowanie ogrzewaniem prawego siedzenia, przycisk włączania/wyłączania elektronicznej stabilizacji, elektryczne sterowanie szybą prawą tylną, panel klimatyzacji, sterownik klimatyzacji, centralny zamek drzwi, elektrycznie sterowane lusterko zewnętrzne i sterowanie szybami. |
| 105 | 10A Światło pozycyjne lewe, ogrzewanie lewego siedzenia, zapalniczka pierwszego rzędu, wyświetlacz z dźwignią zmiany biegów, elektrycznie sterowane szyby |
| 106 | 15A Kierunkowskazy, przekaźnik ogrzewania postojowego, dźwignia zmiany biegów, zestaw głośnomówiący, telefon, wskaźnik ciśnienia w oponach |
| 107 | 20A Silnik wycieraczek |
| 108 | 15A Reflektory prawego reflektora / regulacja zasięgu prawego reflektora |
| 109 | 15A Silnik lewego reflektora / lewy reflektor |
| 300 | 10A Klimatyzator |
| 301 | Nieużywany |
| 302 | Rozrusznik 25A |
| 303 | 20A Komputer |
| 304 | Nieużywany |
| 305 | 15A Ogrzewana tylna szyba |
| 306 | 15A Przekaźnik zasilania spryskiwaczy reflektorów (przekaźniki A i B na płycie) |
| 307 | 5A Komputer |
| 308 | Nieużywany |
| 309 | 10A Światła cofania |
| 310 | 20A Cewki zapłonowe |
| 311 | Zasilanie 20A |
| 312 | 10A Poduszka powietrzna |
| 313 | 10A Komputer |
| 314 | 20A Przednie światła przeciwmgielne lewe i prawe |
| Przekaźnik | |
| 1 | Ogrzewana tylna szyba |
| 2 | Blokada wtrysku |
| 3 | Reflektory świateł mijania |
| 4 | Reflektory |
| 5 | Rozrusznik |
| 6 | Nieużywany |
| 7 | Wentylator chłodzący silnik o dużej prędkości |
| 8 | Wentylator chłodzący silnik o niskiej prędkości |
| 9 | Zasilanie zapłonu |
Ramka 2
Urządzenie to znajduje się na przedniej ścianie półki na baterie.
Schemat
Oznaczenie
| F1 | 30A Przekaźnik mocy centralnej jednostki wtryskowej w silniku K9K lub 764 |
| 30 Rozgrzewanie | |
| F3 | Wentylator klimatyzatora 30A |
| Wentylator klimatyzacji 30A, przekaźnik pompy | |
| F5 | Bezpieczniki 50A F1, F2, F3, F4 |
| F6 | 80A Dodatkowa nagrzewnica pasażera |
| F7 | 60A Dodatkowa nagrzewnica pasażera |
| F8 | 50A Komputer ABS |
| F9 | Nieużywany |
| F10 | Nieużywany |
| F11 | Nieużywany |
| F12 | 10A Czujnik mocy lewego reflektora |
| Przekaźnik | |
| A | 20A Pompa spryskiwacza reflektorów |
| B | 20A Przekaźnik pompy spryskiwaczy reflektorów |
| C | Reflektory 20A |
Ramka 3

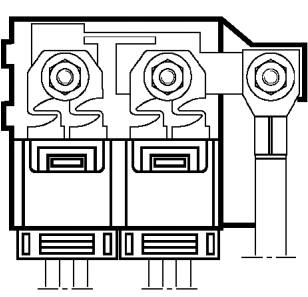

Ta skrzynka bezpieczników znajduje się na dodatnim zacisku akumulatora.
