Renault Koleos 2 generacji produkowany był w latach 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024. W tym czasie model przeszedł modernizację. W naszym materiale znajdziesz opis bezpieczników i przekaźników Renault Koleos 2 ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Lokalizacja bloków, a także ich przeznaczenie może różnić się od prezentowanego i zależy od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu, do którego dostarczono samochód.
Contents
Przedział pasażerski

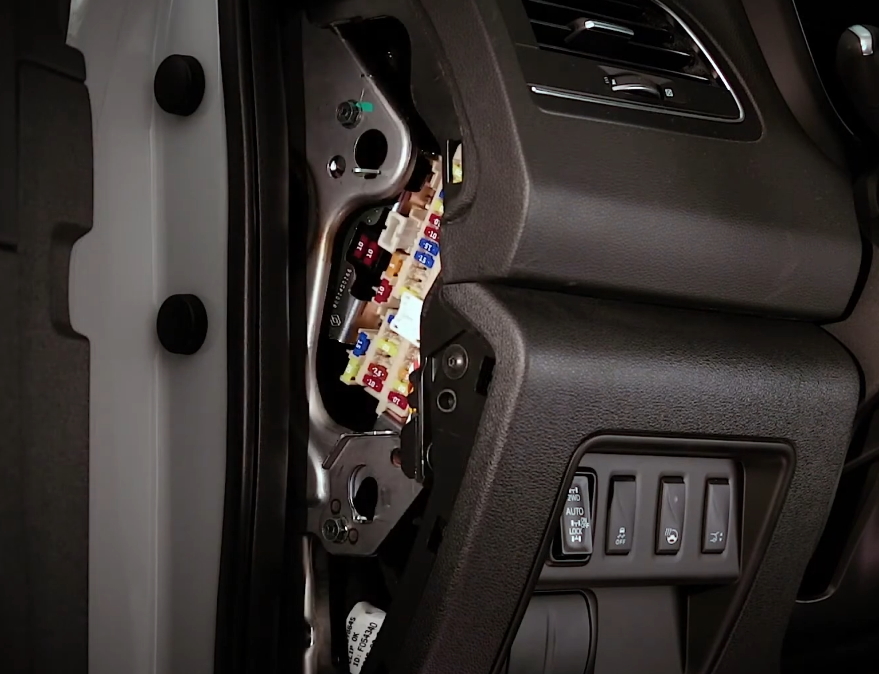

W kabinie można zamontować 2 bloki główne z bezpiecznikami: po lewej i prawej stronie tablicy rozdzielczej (od końca, za osłoną zabezpieczającą).
Prawe pudełko
Lewe pudełko (główne)
Pudełko po lewej stronie

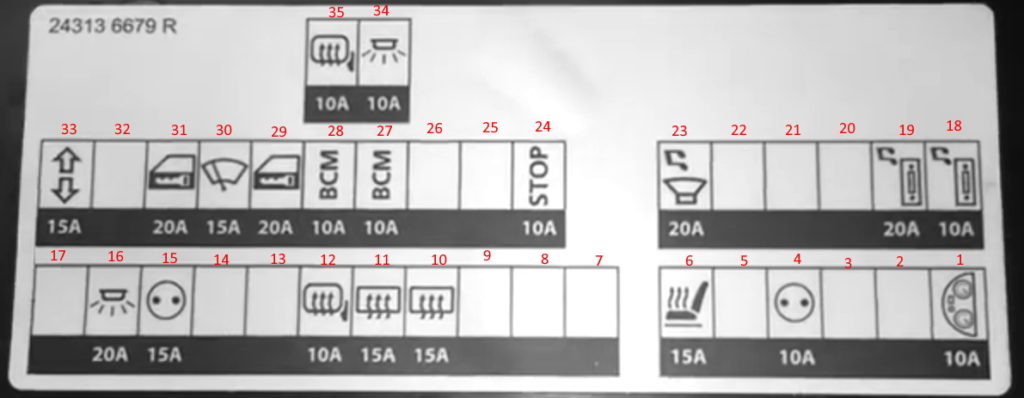

Schemat
Opis
| 1 | 10A Pompa spryskiwacza przedniej i tylnej szyby dwustronnego działania (677) poprzez skrzynkę przełączników kolumny kierownicy (1519), deska rozdzielcza |
| 2 | Bezpiecznik 10A w wersji z podgrzewaną kierownicą: obwody zasilania f3 na płytce |
| 3 | |
| 4 | Gniazdo akcesoriów 10A |
| 5 | |
| 6 | 15A Podgrzewane siedzenia |
| 7 | Nagrzewnica 20 A, wzmacniacz klimatyzacji, przekaźnik sterujący ponownym uruchomieniem silnika |
| 8 | |
| 9 | |
| 10 | 15A Ogrzewana tylna szyba |
| 11 | 15A Ogrzewana tylna szyba |
| 12 | 10A Podgrzewane lusterka |
| 13 | 10A ABS lub światła stopu |
| 14 | 20A |
| 15 | Zapalniczka 15A |
| 16 | 20A Oświetlenie wewnętrzne |
| 17 | 20A Silnik nagrzewnicy, rezystor, wzmacniacz klimatyzacji |
| 18 | 10A System audio |
| 19 | 20A System audio, jednostka sterująca nawigacją, kamera dookoła |
| 20 | 5A Moduł elektroniki nadwozia (BCM), syrena, przełącznik wielofunkcyjny |
| 21 | |
| 22 | |
| 23 | 20A Dźwięk |
| 24 | 10A Wyłącznik świateł stopu, moduł elektroniki nadwozia (BCM) |
| 25 | 5A AWD, wzmacniacz antenowy antykradzieżowy |
| 26 | |
| 27 | 10A Moduł elektroniki nadwozia (BCM), przełącznik wielofunkcyjny |
| 28 | Moduł elektroniki nadwozia 10 A (BCM), elektryczny hamulec postojowy, złącze diagnostyczne, napęd na 4 koła, podświetlenie przyrządów/przełączników, przekaźnik podnośnika szyby, przekaźnik składanego lusterka, przekaźnik otwartego lusterka |
| 29 | 20A Zamek centralny, moduł elektroniki nadwozia (BCM) |
| 30 | 15A Zmywarka do szkła |
| 31 | 20A Zamek centralny, moduł elektroniki nadwozia (BCM) |
| 32 | |
| 33 | 15A Sygnalizacja zagrożenia i kierunkowskazy |
| 34 | 10A Oświetlenie wewnętrzne |
| 35 | 10A Ogrzewanie |
Bezpiecznik nr 15 odpowiada za zapalniczkę.

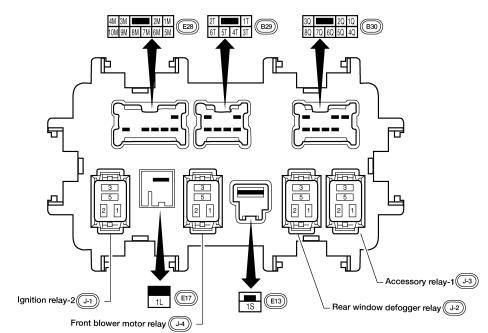

Poszczególne elementy przekaźników znajdują się z tyłu urządzenia.
- Przekaźnik układu zapłonowego
- Przekaźnik dmuchawy silnika przedniego
- Przekaźnik podgrzewanej szyby tylnej
- Przekaźnik pomocniczy za wyłącznikiem zapłonu

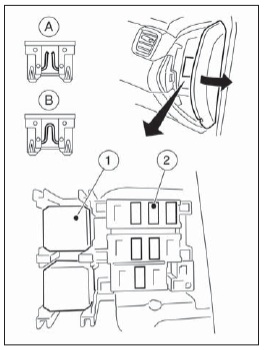

Skrzynka z prawej strony

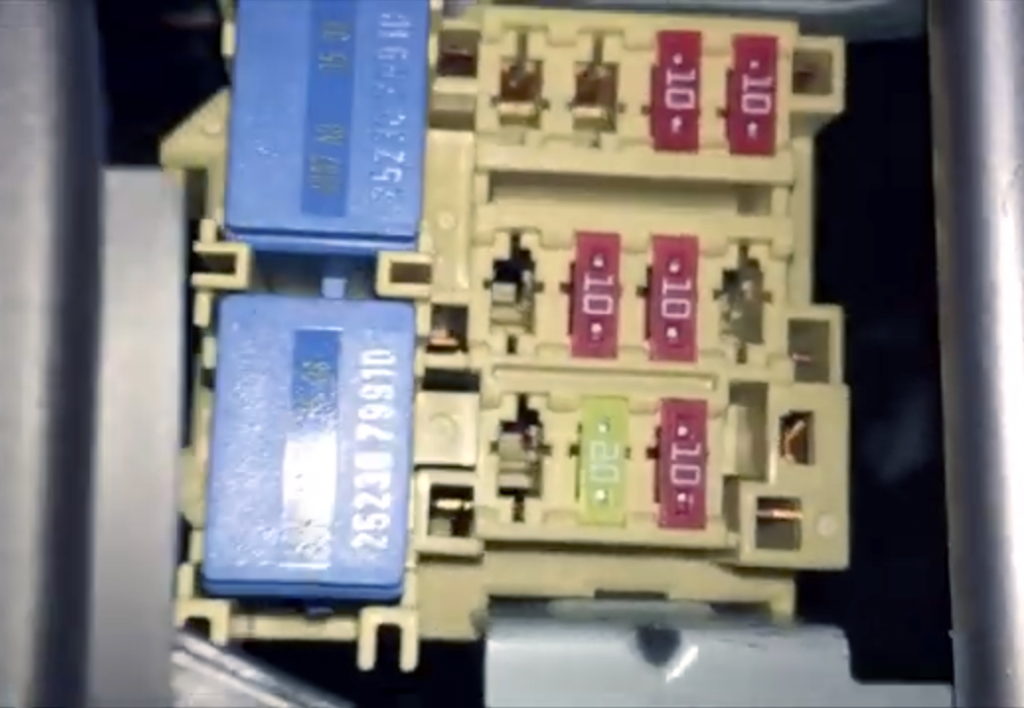

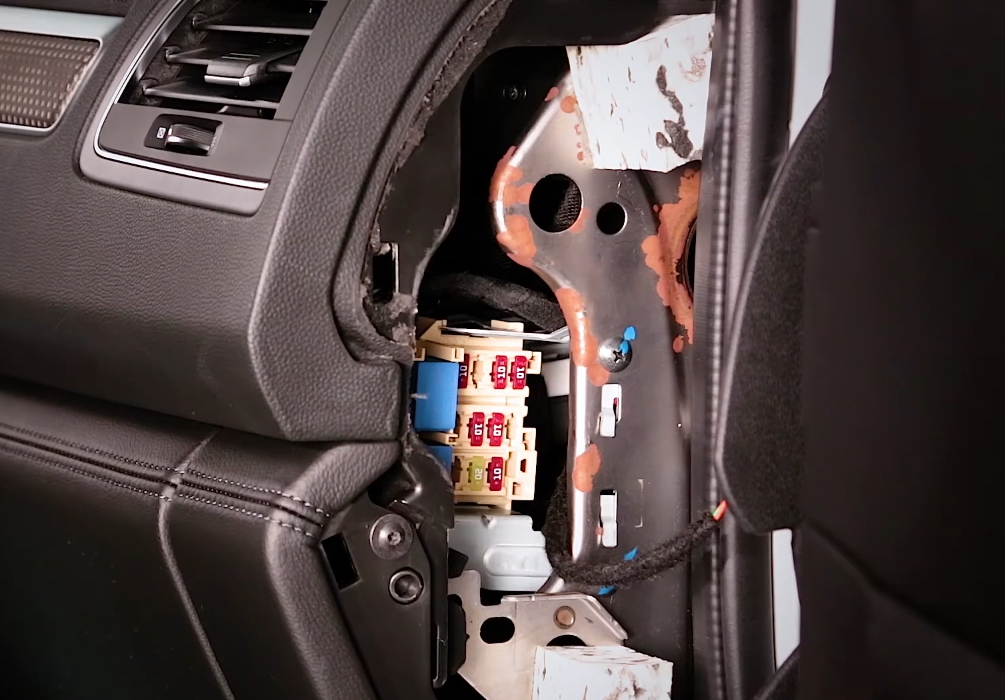

Zdjęcie poglądowe

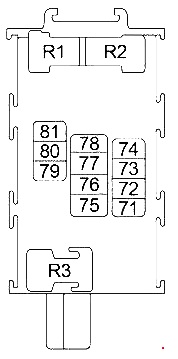

Schemat
Przeznaczenie
| 71 | 10A Czujnik kąta skrętu kierownicy |
| 72 | Zestaw wskaźników 10A |
| 73 | System audio 10A, jednostka sterująca nawigacją, kamera surround |
| 74 | Moduł sterujący skrzynią biegów 10A (TCM) |
| 75 | – |
| 76 | Jednostka sterująca klimatyzacją 10A, wzmacniacz klimatyzacji |
| 77 | 10A ABS |
| 78 | – |
| 79 | 10A Przekaźnik pompy olejowej |
| 80 | System audio 20A, jednostka sterująca nawigacją, kamera surround |
| 81 | Moduł sterujący skrzynią biegów 10A (TCM) |
| R1 | Przekaźnik pomocniczy |
| R2 | Przekaźnik zapłonu |
Oddzielnie pod panelem można zamontować dodatkowe elementy. Na przykład bezpieczniki: przekaźnik pompy olejowej i moduł sterujący skrzyni biegów (TCM).
Komora silnika
Skrzynka montażowa

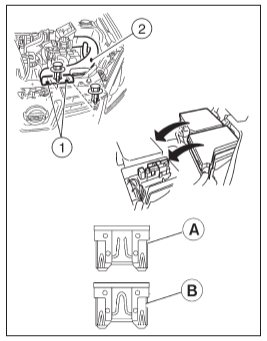

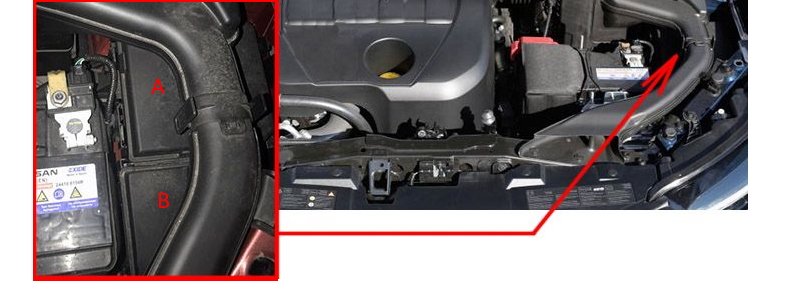

Znajdują się one pod maską w komorze silnika po lewej stronie, pod rurą dolotową powietrza.
Aby uzyskać dostęp do bloków, należy zdemontować rurę wlotu powietrza.
- A – należy wymienić
- B – dobry bezpiecznik
Pudełko A

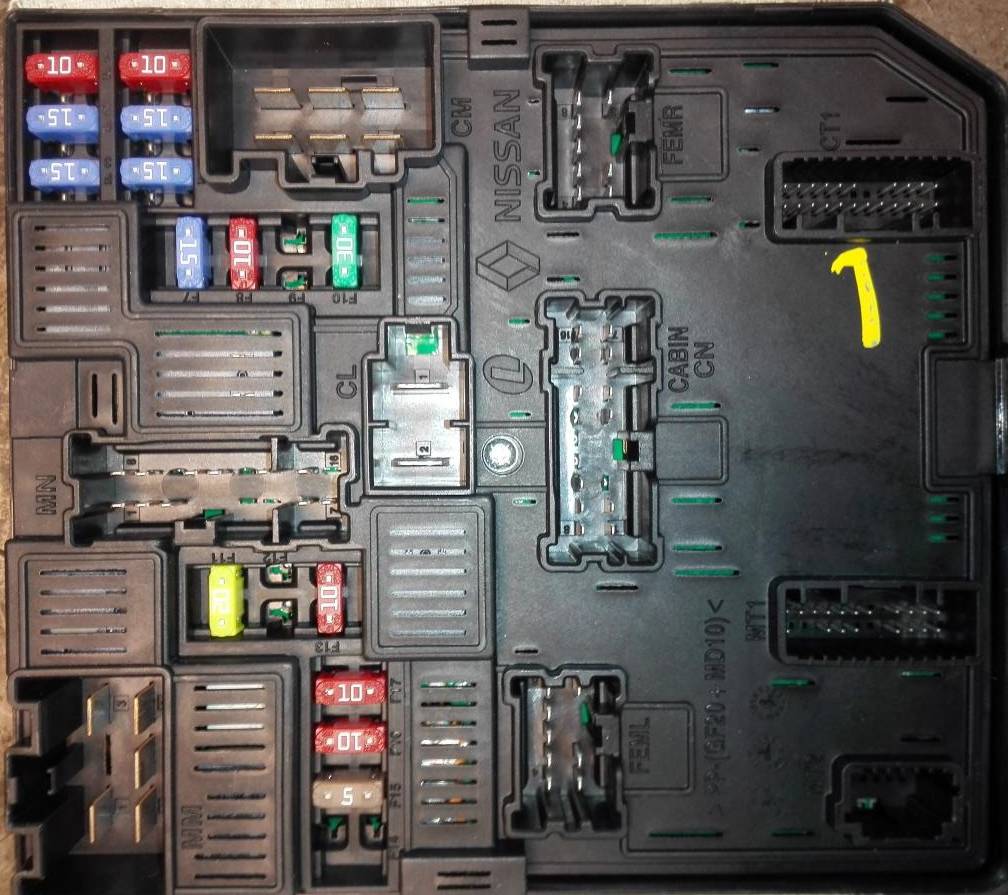

Zdjęcie pierwszej skrzynki montażowej

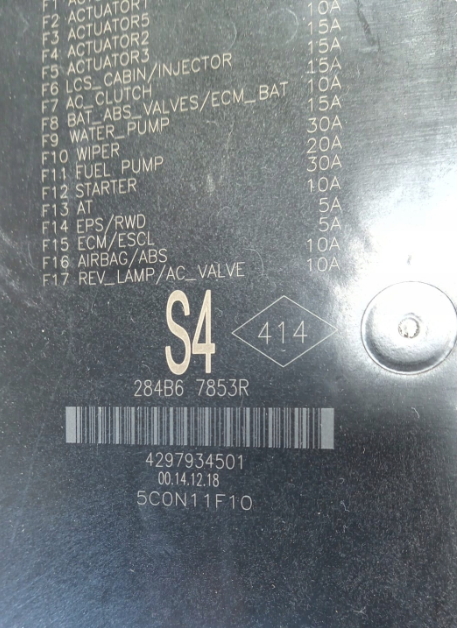

Opis pierwszej puszki montażowej

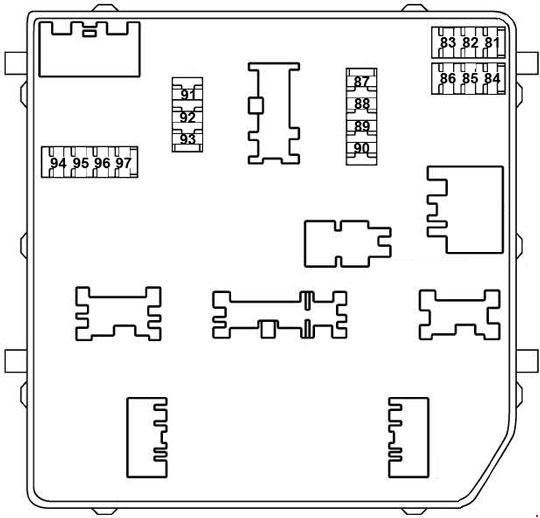

Schemat
Przeznaczenie
| 81 | 10A Jednostka sterująca silnika |
| 82 | 15A Jednostka sterująca silnika |
| 83 | 15A Zawór przepustnicy, sterownik silnika, zawór pochłaniacza (EVAP), czujnik MAF, cewki zapłonowe, główny przekaźnik, zawór wydechowy, zawór wlotowy, wysokociśnieniowa pompa paliwa, wtryskiwacze, skrzynka bezpieczników w komorze silnika, czujnik stosunku powietrza do paliwa, podgrzewacz paliwa, czujnik wody w paliwie, zawór obejściowy płynu chłodzącego |
| 84 | 10A Sterownik silnika, zawór kolektora dolotowego, wydech zaworu rozrządu, wlot zaworu rozrządu, zawór rozrządu |
| 85 | 15A Czujnik składu powietrza i paliwa, podgrzewana sonda lambda, zawór turbosprężarki, sterownik silnika, sterownik świec żarowych |
| 86 | 15A Wtryskiwacze, cewki zapłonowe, skrzynka bezpieczników |
| 87 | Przekaźnik sprężarki klimatyzacji 15A |
| 88 | 10A ABS |
| 89 | 15A Pompa płynu chłodzącego |
| 90 | 30A Przekaźnik wycieraczki przedniej, silnik wycieraczki przedniej |
| 91 | 20A Przekaźnik pompy paliwa |
| 92 | Rozrusznik 10A |
| 93 | 10A ECM, sterownik skrzyni biegów, czujnik zasięgu skrzyni biegów, skrzynka bezpieczników pod maską, czujnik położenia neutralnego, główny czujnik prędkości, wtórny czujnik prędkości, czujnik prędkości obrotowej, czujnik biegu wstecznego/neutralnego |
| 94 | 5A EPS |
| 95 | 5A Blokada kierownicy |
| 96 | 10A Ponowne uruchomienie przekaźnika (start-stop) / ABS |
| 97 | 10A Lampa zespolona przednia prawa, lampa zespolona przednia lewa, sprężarka, czujnik zasięgu skrzyni biegów, skrzynka bezpieczników pod maską, czujnik położenia neutralnego, przełącznik prędkości biegu wstecznego, czujnik biegu wstecznego/neutralnego |
Pudełko B

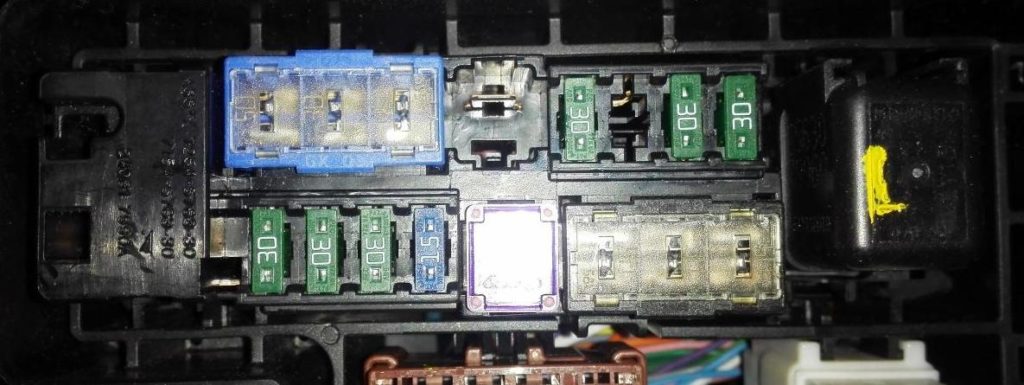

Zdjęcie drugiej skrzynki montażowej

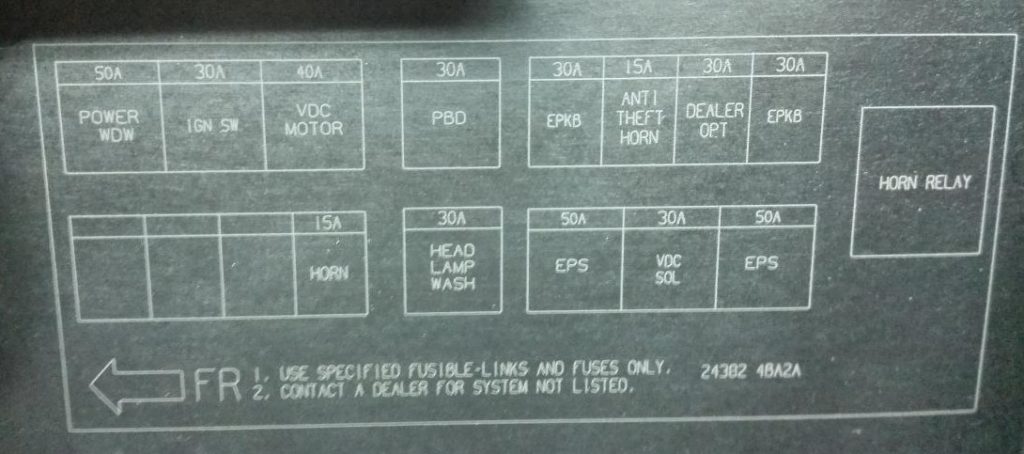

Opis drugiej puszki montażowej

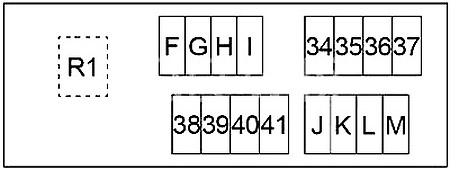

Schemat
Oznaczenie
| 34 | Przekaźnik klaksonu 15A |
| 35 | 30A Diesel: Przekaźnik PTC 2 |
| 36 | 30A Diesel: Przekaźnik PTC 3 |
| 37 | 30A Diesel: Przekaźnik PTC 1 |
| 38 | 30A Elektryczny hamulec postojowy |
| 39 | 30A Opcjonalne złącze |
| 40 | – |
| 41 | 30A Elektryczny hamulec postojowy |
| F | 50A ESP |
| G | 30A ABS |
| H | 50A ESP |
| I | Przekaźnik spryskiwaczy reflektorów 30A |
| J | – |
| K | 40A ABS |
| L | 30A Przekaźnik rozrusznika, przekaźnik zapłonu (bezpieczniki: „1”, „2”, „3”, „4”, „10”, „11”, „12”) |
| M | 50A le elektrycznie sterowane szyby, elektrycznie sterowane szyby, zasłony, elektrycznie sterowane siedzenia |
| R1 | Przekaźnik klaksonu |
Dodatkowe bloki
Można umieścić po prawej stronie

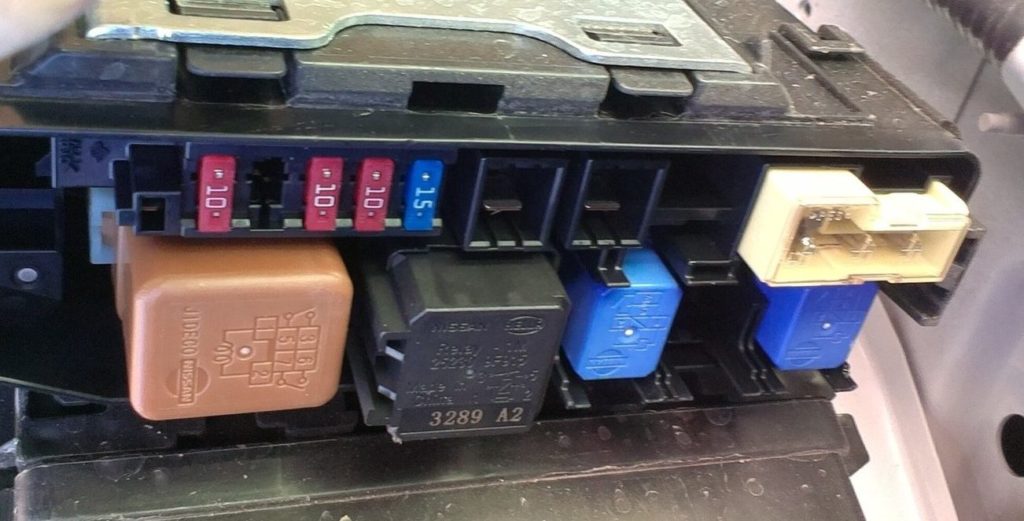

Typ 1 – zdjęcie poglądowe

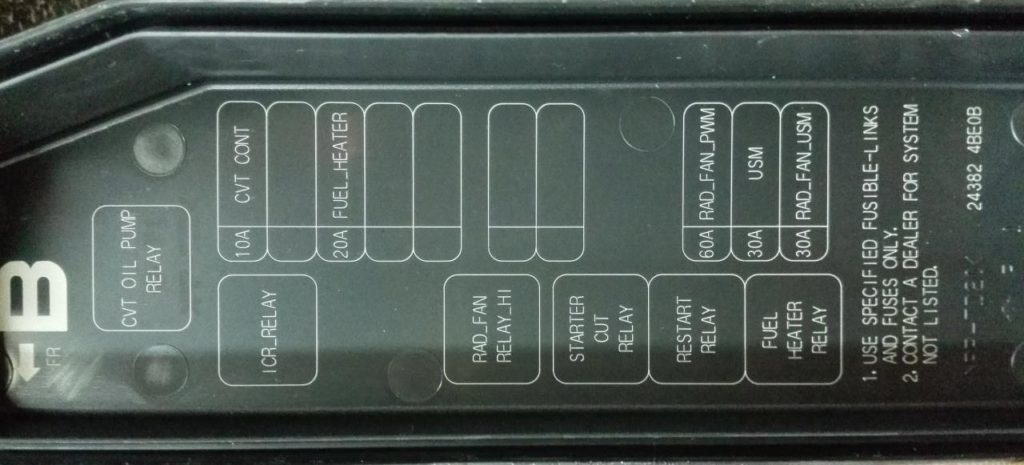

Zdjęcie poglądowe schematu pierwszego pudełka

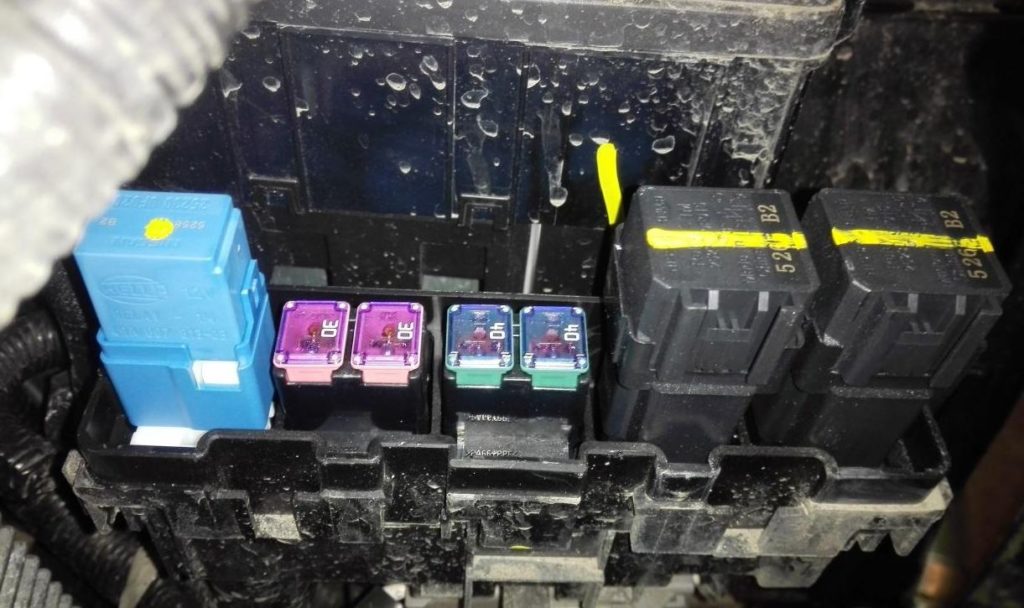

Typ 2 – zdjęcie poglądowe
Schemat drugiej skrzynki pod reflektorem
Przeznaczenie
| OGRZEWANY EKRAN | Ogrzewanie szkła |
| PRZEKAŹNIK SPRYSKIWACZA H/LAMPY | Przekaźnik spryskiwaczy reflektorów |
| PRZEKAŹNIK KLAKSONU ZABEZPIECZAJĄCEGO KRADZIEŻĄ | Przekaźnik klaksonu antykradzieżowego |
| PRZEKAŹNIK OGRZEWANIA EKRANU PRZEDNIEGO | Przekaźnik podgrzewanej szyby przedniej |

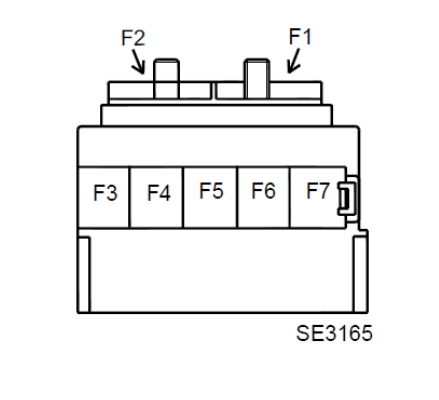

Skrzynka bezpieczników zasilania
Znajduje się na dodatnim zacisku akumulatora.
Schemat
Opis
- F1 450A – Rozrusznik
- F2 450A – Generator
- F3 100A – Bezpiecznik obwodów zasilania bezpieczników F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F12, F13, F14, F15 i F16 na płytce (777) – obwody zasilania dla bezpieczniki F1 i F2 na płytce (1793) w modyfikacji “MICROHYBRID”
- F4 100A – Zespół zabezpieczeniowo-komunikacyjny (1337) – Obwody zasilania bezpieczników F4 na płytce (1792)
- F5 50A – Dodatkowa nagrzewnica wnętrza
- F6 100A – Przekaźnik po zapłonie, Podgrzewana szyba, Obwody zasilania bezpieczników F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F12, F13, F14, F15, F16 i F22 na płytce ( 260)
- F7 100A – Jednostka zabezpieczeniowo-komunikacyjna (1337)
Znalazłeś błąd lub masz coś do dodania – napisz w komentarzach.
