Renault Vel Satis należy do samochodów klasy biznes. Specjalnie przygotowanej wersji Vel Satis używa nawet Prezydent Francji. Seria ta była produkowana w latach 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 i 2009. Podajemy informacje gdzie znajdują się skrzynki bezpieczników i przekaźników, opis skrzynek, ich schematy i przeznaczenie elementów . Zwróć uwagę na bezpiecznik zapalniczki.
Przedział pasażerski

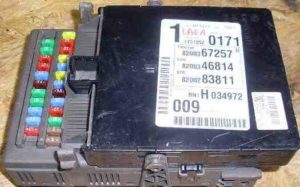

Główne pudełko
Znajduje się po lewej stronie na końcu deski rozdzielczej.
Zdjęcie
Na odwrocie pokrywy ochronnej będzie znajdował się aktualny schemat lokalizacji bezpieczników oraz bezpieczniki zapasowe (oczywiście jeśli zostały zachowane).
Schemat
Przeznaczenie
| F1 | (20A) Reflektory świateł drogowych |
| F2 | (10A) Wyłącznik hamulca postojowego, czytnik zapłonu, wielofunkcyjny moduł sterujący, włącznik rozrusznika |
| F3 | (10A) Jednostka sterująca zasięgiem reflektorów, jednostka sterująca zasięgiem reflektorów (reflektory ksenonowe), podgrzewacze dysz spryskiwaczy przedniej szyby, zestaw wskaźników, syntezator mowy |
| F4 | (20A) Zabezpieczenie przed kradzieżą, automatyczna skrzynia biegów (AT), zamek centralny, układ ogrzewania/klimatyzacji, czujnik deszczu, czujnik temperatury powietrza wewnętrznego wentylator, wewnętrzne lusterko wsteczne, system parkowania, światła cofania, włącznik świateł, silnik wycieraczek szyby przedniej |
| F5 | (15A) Lampy wewnętrzne |
| F6 | (20A) Klimatyzacja, automatyczna skrzynia biegów (AT), zamek drzwi, tempomat, złącze diagnostyczne (DLC), elektrycznie sterowane lusterka zewnętrzne, elektrycznie sterowane szyby, przełączniki świateł, światła stopu, spryskiwacze/wycieraczki przedniej szyby |
| F7 | (15A) Moduł sterujący poziomowaniem reflektorów (reflektory ksenonowe), regulacja zasięgu reflektorów, zestaw wskaźników, reflektor lewy – światła mijania |
| F8 | (7,5A) Wymiary prawego przodu |
| F9 | (15A) Kierunkowskazy/światła awaryjne |
| F10 | (10A) System audio, elektrycznie sterowane fotele, elektrycznie sterowane szyby, zestaw wskaźników, nawigacja, telematyka |
| F11 | (30A) Klimatyzacja, światła przeciwmgielne, zestaw wskaźników, syntezator mowy |
| F12 | (5A) Układ SRS |
| F13 | (5A) Układ przeciwblokujący (ABS) |
| F14 | (15A) Brzęczyk (y) |
| F15 | (30A) Moduł sterujący drzwiami kierowcy, elektrycznie sterowane lusterka boczne, elektrycznie sterowane szyby |
| F 16 | (30A) Moduł sterujący drzwiami pasażera, elektrycznie sterowane szyby |
| F17 | (10A) Tylne światła przeciwmgielne |
| F18 | (10A) Podgrzewane lusterka zewnętrzne |
| F19 | (15A) Światło mijania prawego reflektora |
| F20 | (7,5 A) Zmieniarka płyt audio CD, oświetlenie osłony tablicy rozdzielczej, oświetlenie schowka podręcznego, reostat zestawu wskaźników, oświetlenie kabiny pasażerskiej, wymiary z przodu po lewej stronie, oświetlenie tablicy rejestracyjnej, system nawigacji, oświetlenie przełączników |
| F21 | (30A) Spryskiwacz tylnej szyby, światła drogowe |
| F22 | (30A) Centralny zamek |
| F23 | (15 A) Złącza zasilania akcesoriów |
| F24 | (15A) Gniazdo wyposażenia dodatkowego (tył), zapalniczka samochodowa |
| F25 | (10A) Elektryczna blokada kolumny kierownicy, podgrzewana tylna szyba, przednie siedzenia, blokada tylnej szyby |
| F26 | – |
Za zapalniczkę odpowiada bezpiecznik nr 24 przy 15A.

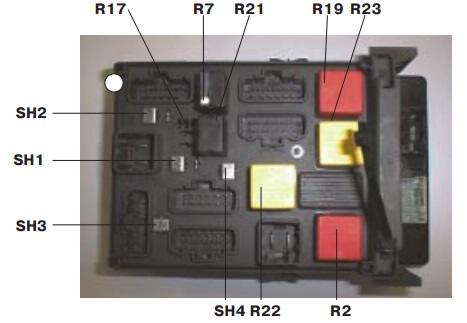

Przekaźnik
Przeznaczenie
- R2 Ogrzewana tylna szyba
- R7 Przednie lampy przeciwmgielne
- Wycieraczki R9
- Wycieraczki R10
- R11 Wycieraczka tylnej szyby/światła cofania
- R12 Zamek drzwi
- R13 Zamek drzwi
- R17 Wycieraczka tylnej szyby
- R18 Tymczasowe włączenie oświetlenia wnętrza
- R19 Dodatkowe wyposażenie elektryczne
- R21 Blokada uruchomienia silnika
- R22 „Plus” po zasilaniu zapłonu
- R23 Akcesoria / opcjonalny system audio / elektrycznie sterowane szyby tylnych drzwi
- SH1 Bocznik podnośnika szyby tylnych drzwi
- SH2 Bocznik elektrycznie sterowanych szyb przednich
- SH3 Bocznik świateł mijania reflektora
- SH4 Bocznik obwodu świateł postojowych
Pole 2 (opcjonalnie)

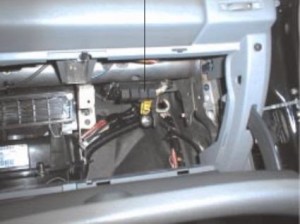

Skrzynka ta znajduje się w panelu sterowania po stronie pasażera za schowkiem na rękawiczki (schowek), a część hotelowa może znajdować się na skrzynce bezpieczników i przekaźników.
Schemat
Opis
| 17 | Przekaźnik okna elektrycznego |
| 3 | Przekaźnik fotela elektrycznego |
| 4 | Przekaźnik lampki ostrzegawczej świateł do jazdy dziennej |
| 5 | Przekaźnik świateł do jazdy dziennej |
| 6 | Przekaźnik pompy spryskiwacza reflektorów |
| 7 | Przekaźnik odcinający światło hamowania |
| F26 | (30A) Gniazdo przyczepy |
| F27 | (30A) Łukasz |
| F28 | (30A) Podnośnik podnośnika szyb, tylny lewy |
| F29 | (30A) Podnośnik podnośnika szyb, tylny prawy |
| F30 | (5A) Czujnik położenia kierownicy |
| F31 | Nieużywany |
| F32 | Nieużywany |
| F33 | – |
| F34 | (20A) Bezpiecznik ogrzewania siedzenia kierowcy i pasażera |
| F35 | (20A) Podgrzewane przednie siedzenia |
| F36 | (20A) Fotel elektrycznie sterowany – strona kierowcy |
| F37 | (20A) Elektrycznie sterowany fotel pasażera |
Ramka 3

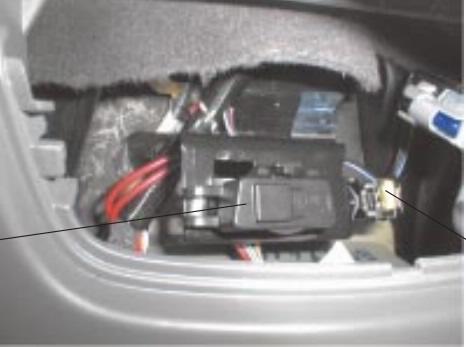

Kolejny bezpiecznik znajduje się pod popielniczką na konsoli środkowej.
Ten bezpiecznik chroni obwód zasilania: złącza diagnostycznego, radia samochodowego, ECU klimatyzacji, ECU pamięci fotela, wyświetlacza kombinowanego (zegar/temperatura zewnętrzna/radio samochodowe), ECU nawigacji, ECU monitora ciśnienia w oponach, Centralnej jednostki komunikacyjnej, Podłączenia do zabezpieczeń system alarmowy.

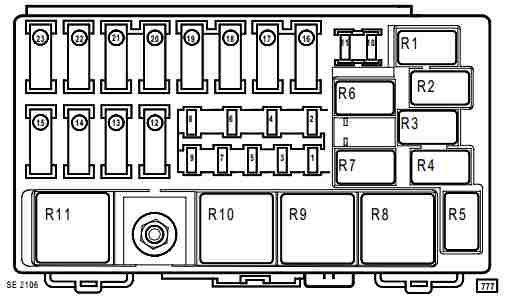

Komora silnika
Jest po lewej stronie. Zamykana plastikową osłoną.
Schemat
Przeznaczenie
| 1 | (7,5A) Automatyczna skrzynia biegów |
| 2 | (10A) Nagrzewnica autonomiczna |
| 3 | (30A) Przekaźnik układu wtryskowego |
| 4 | (5A / 15A) Automatyczna skrzynia biegów |
| 5 | (30A) Ogrzewanie diesla |
| 6 | (10A) ECU silnika |
| 7 | – |
| 8 | – |
| 9 | (20A) ECU klimatyzacji |
| 10 | (30A) Układ przeciwblokujący / układ kontroli stabilności |
| 11 | (30A) Róg |
| 12 | (70A) Układ podgrzewania paliwa |
| 13 | (70A) Podgrzewacze płynu chłodzącego – jeśli są na wyposażeniu |
| 14 | (70A) Podgrzewacze płynu chłodzącego – jeśli są na wyposażeniu |
| 15 | (60A) Sterowanie silnikiem wentylatora chłodzącego |
| 16 | (40A) Spryskiwacze reflektorów, podgrzewana tylna szyba, wielofunkcyjny moduł sterujący |
| 17 | (40A) Układ przeciwblokujący / układ kontroli stabilności |
| 18 | (70A) Wielofunkcyjny moduł sterujący, bezpieczniki kabiny pasażerskiej 1 |
| 19 | (70A) Bezpieczniki kabinowe 2 |
| 20 | (60A) Bezpieczniki wewnętrzne 3 |
| 21 | (60A) Wielofunkcyjny moduł sterujący |
| 22 | (80A) Ogrzewana przednia szyba (niektóre modele) |
| 23 | (60A) Wycieraczka szyby przedniej, elektryczny hamulec postojowy |
Przekaźnik typu 1
- Przekaźnik podgrzewacza płynu chłodzącego
- Przekaźnik silnika wentylatora chłodzącego (bez klimatyzacji)
- Nieużywany
- Nieużywany
- Przekaźnik pompy próżniowej serwa hamulca
- Przekaźnik pompy paliwa
- Przekaźnik nagrzewnicy diesla
- Przekaźnik blokady paliwa
- Przekaźnik niskiej prędkości wentylatora klimatyzacji
- Przekaźnik wentylatora klimatyzatora
- Przekaźnik termonurnikowy 2
Przekaźnik typu 2
- Nieużywany
- Przekaźnik niskiej prędkości wentylatora klimatyzacji
- Nieużywany
- Nieużywany
- Nieużywany
- Przekaźnik pompy paliwa
- Przekaźnik nagrzewnicy (system wentylacji paliwa gazowego)
- Przekaźnik pompy paliwa
- Przekaźnik niskiej prędkości wentylatora klimatyzacji
- Przekaźnik silnika dmuchawy klimatyzacji
- Nieużywany
