Renault Twingo należy do samochodów klasy małej. Wysyłka na rynki rozpoczęła się w 1993 roku. Zaprezentujemy lokalizację i opis skrzynki bezpieczników Renault Twingo . Pokażmy bezpiecznik odpowiedzialny za zapalniczkę.
Wszystkie generacje tego pojazdu charakteryzują się takim samym rozmieszczeniem skrzynek bezpiecznikowych. Główny znajduje się w salonie. Drugi znajduje się pod maską po lewej stronie, za osłoną zabezpieczającą.
Przedział pasażerski
Aby uzyskać dostęp, pociągnij schowek do siebie.

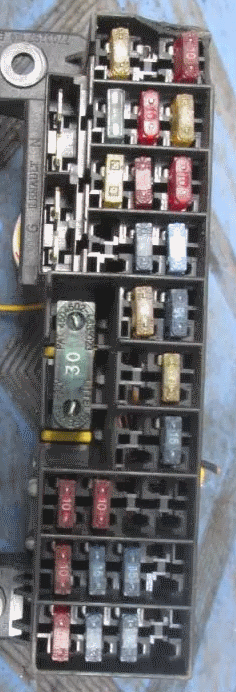

Typ 1
Schemat
Przeznaczenie
- 20A Blok przyłączeniowy silnika
- 15A Wycieraczka tylnej szyby, światła cofania, pompa spryskiwacza
- Napinacze 10A, poduszka powietrzna, immobilizer silnika
- Radia 10A
- 20A Ogrzewana tylna szyba
- Układ wtryskowy 20A
- 20A Wentylator ogrzewania/klimatyzacji
- Światła stopu 15A
- Wycieraczka 15A
- 10A Tylne światła przeciwmgielne
- 10A Układ przeciwblokujący – ABS
- 25A Zapalniczka samochodowa, szyberdach
- 15A Światło drogowe głównego reflektora
- 15A Prawe światło drogowe
- 30A Elektryczne szyby
- 15A Lewy reflektor mijania
- 15A Prawe światło mijania
- 10A Światła pozycyjne lewe
- Lampy 10A po prawej stronie
- 25A Kierunkowskazy, tylne światło przeciwmgielne, UCH
- 10A Klakson, immobilizer silnika
- 10A Oświetlenie wnętrza, gniazdo diagnostyczne
- Elektryczne wspomaganie kierownicy 10A
- Nieużywany
- 15A Elektryczny zamek drzwi, Elektryczne lusterka zewnętrzne
- –
- 2A Reduktor sekwencyjny
Bezpiecznik odpowiada za zapalniczkę 12 na 25A.
Typ 2

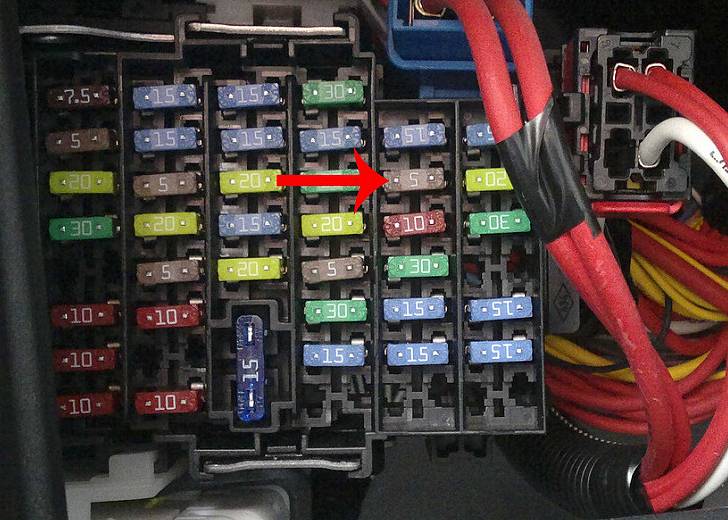

Zdjęcie

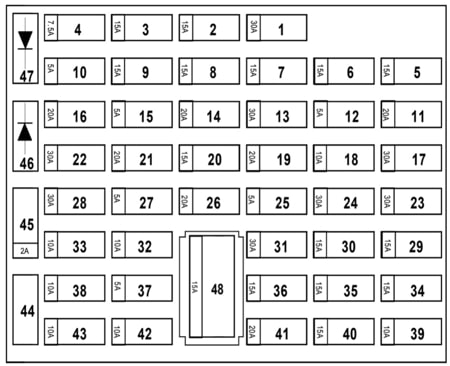

Schemat
Opis
| 1 | Wycieraczki / Obrotomierz |
| 2 | Wycieraczki / Obrotomierz |
| 3 | Wspomaganie kierownicy |
| 4 | Transmisja sekwencyjna |
| 5 | Światło stopu/ogranicznik prędkości |
| 6 | Sterowanie światłem cofania / lusterkiem wstecznym / klaksonem / sterowaniem odległością przy parkowaniu |
| 7 | Poduszka powietrzna |
| 8 | Wyposażenie elektryczne w kabinie pasażerskiej/tablicy przyrządów |
| 9 | Układ wtryskowy |
| 10 | ABS/ASR/ESP |
| 11 | Kierunkowskazy / gniazdo diagnostyczne |
| 12 | Zasilanie / Tablica przyrządów |
| 13 | Światła mijania/tylne światło przeciwmgielne |
| 14 | Elektryczny zamek do drzwi |
| 15 | Światła postojowe/przednie światła przeciwmgielne |
| 16 | Transmisja sekwencyjna |
| 17 | Ogrzewana tylna szyba / Podgrzewane lusterka wsteczne |
| 18 | Oświetlenie wewnętrzne / Oświetlenie dodatkowe / System ogrzewania i klimatyzacji / Obrotomierz |
| 19 | światła postojowe |
| 20 | Przednie i tylne światła przeciwmgielne |
| 21 | Światła drogowe/klakson |
| 22 | Reflektory świateł drogowych |
| 23 | Elektryczne szyby |
| 24 | Wentylacja wnętrza |
| 25 | Światła mijania/światła przeciwmgielne przednie i tylne |
| 26 | Szyberdach |
| 27 | Transmisja sekwencyjna |
| 28 | Wentylacja wnętrza |
| 29 | Radio / Wyposażenie elektryczne w kabinie / Klimatyzacja / Tablica przyrządów / Podgrzewane siedzenia |
| 30 | Zapalniczka |
| 31 | Elektryczne szyby |
| 32 | Reflektor świateł drogowych, prawy |
| 33 | Lewe światło drogowe i lampka ostrzegawcza w zestawie wskaźników |
| 34 | Reflektor świateł mijania prawych |
| 35 | Lewe światło mijania i lampka ostrzegawcza w zestawie wskaźników |
| 36 | Wycieraczka tylnej szyby |
| 37 | Podgrzewane lusterka wsteczne |
| 38 | Sygnał |
| 39 | Tylne światła przeciwmgielne |
| 40 | Miejsce zarezerwowane na dodatkowy sprzęt |
| 41 | Podgrzewane siedzenia |
| 42 | Światło boczne prawe/oświetlenie wnętrza przyrządów |
| 43 | Lewe światło boczne |
| 44 | Miejsce zarezerwowane na dodatkowy sprzęt |
| 45 | Przełącznik drzwi kierowcy |
| 48 | Radio / Alarm dźwiękowy / Wyświetlacz |
Elementy przekaźnikowe są zainstalowane pod panelem za tym urządzeniem. Na przykład przekaźnik kierunkowskazów znajduje się w obszarze pedałów.

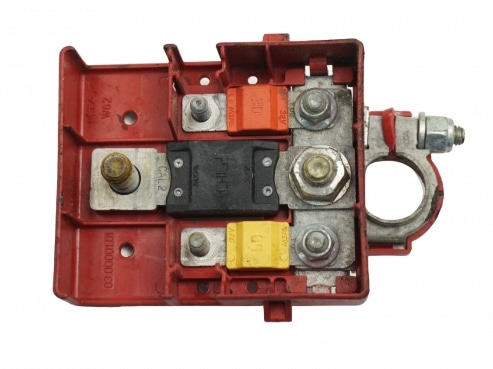

Pudełko na baterię
W niektórych modelach do dodatniego bieguna akumulatora podłączona jest dodatkowa skrzynka bezpieczników dużej mocy.
Czy jest coś do dodania do materiału? Napisz w komentarzach.
