Renault Laguna 3 generacji produkowany był w latach 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 i 2016. W tym samym czasie co hatchback na rynku pojawiła się wersja kombi o nazwie Estate. Podajemy informacje z oznaczeniami wszystkich elektronicznych sterowników, bezpieczników i przekaźników Renault lagoon 3, schematami skrzynek oraz przeznaczeniem ich elementów. Szczególną uwagę zwrócimy na bezpieczniki odpowiedzialne za zapalniczkę i gniazdka.
Lokalizacje
Schemat

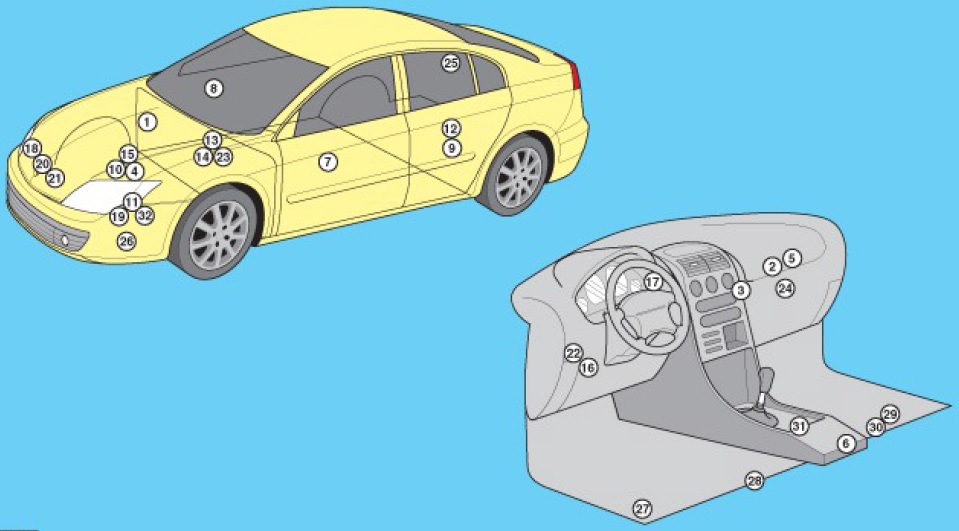

Opis
- Elektroniczna jednostka sterująca ABS
- Elektroniczna jednostka sterująca klimatyzacją – za schowkiem
- Jednostka sterująca silnika wentylatora klimatyzatora/nagrzewnicy
- Bateria akumulatorowa
- Magistrala danych CAN, jednostka sterująca bramki
- Złącze diagnostyczne (DLC)
- Sterownik drzwi kierowcy
- Elektryczny sterownik drzwi pasażera
- Sterownik elektrycznego hamulca postojowego – pod podłogą
- Elektroniczna jednostka sterująca silnikiem
- Jednostka sterująca podgrzewacza wstępnego płynu chłodzącego
- Jednostka sterująca układu kierowniczego na 4 koła – podwozie
- Skrzynka bezpieczników/przekaźników, komora silnika 1
- Skrzynka bezpieczników/przekaźników, komora silnika 2
- Skrzynka bezpieczników/przekaźników, komora silnika 3 – bezpieczniki w skrzynce bezpieczników komory silnika – obwody zasilania: Alternator, bezpieczniki silnika/skrzynka przekaźników 1, bezpieczniki silnika/skrzynka przekaźników 2, bezpieczniki/skrzynka przekaźników tablicy rozdzielczej 1, wielofunkcyjna jednostka sterująca 2, zasilanie pompa wspomagania, rozrusznik.
- Skrzynka bezpieczników/przekaźników, zestaw wskaźników 1
- Skrzynka bezpieczników/przekaźników, tablica przyrządów 2 – z nagrzewnicą pomocniczą
- Sterownik reflektorów ksenonowych
- Przekaźnik świecy żarowej
- Sygnał dźwiękowy 1
- Sygnał dźwiękowy 2
- Wielofunkcyjna jednostka sterująca 1- funkcje: centralny zamek, alarm, odmrażanie tylnej szyby, klakson, immobilizer, kierunkowskazy, oświetlenie wewnętrzne, bezkluczykowy dostęp i uruchamianie, światła przeciwmgielne, wycieraczka/spryskiwacz tylnej szyby, blokada kolumny kierownicy, światła stop, otwieranie tylnych drzwi napęd, spryskiwacz
- Wielofunkcyjna jednostka sterująca 2- zintegrowana ze skrzynką bezpieczników/przekaźników 1 w komorze silnika – funkcje: klimatyzacja, silnik wentylatora chłodnicy, czujnik poziomu oleju silnikowego, światła przeciwmgielne, pompa paliwa, reflektory, spryskiwacze reflektorów, światła cofania, wymiary przód, wymiary tył , Wycieraczki
- Jednostka sterująca systemu nawigacji
- Moduł sterujący asystenta parkowania – za prawym tylnym panelem wykończeniowym
- Jednostka sterująca wspomaganiem układu kierowniczego
- Jednostka sterująca regulacją siedzenia
- Sterownik ogrzewania siedzenia 1- pod siedzeniem
- Jednostka sterująca ogrzewaniem siedzenia 2- pod siedzeniem
- Przekaźnik podgrzewacza siedzenia – pod siedzeniem
- Elektroniczna jednostka sterująca SRS
- Elektroniczna jednostka sterująca skrzynią biegów
Przeznaczenie bezpieczników i przekaźników zależy od poziomu wyposażenia pojazdu.
Komora silnika
Komora silnika zawiera 3 główne skrzynki z bezpiecznikami i przekaźnikami.
Typ 1
Montuje się go w skrzynce przyłączeniowej komory silnika.

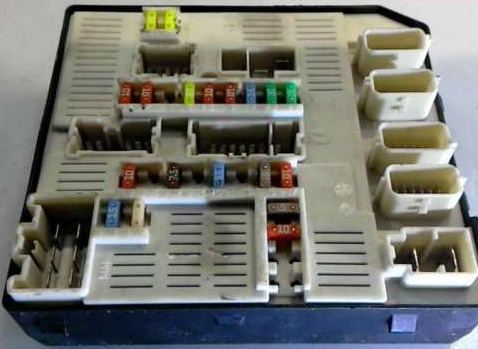

Zdjęcie

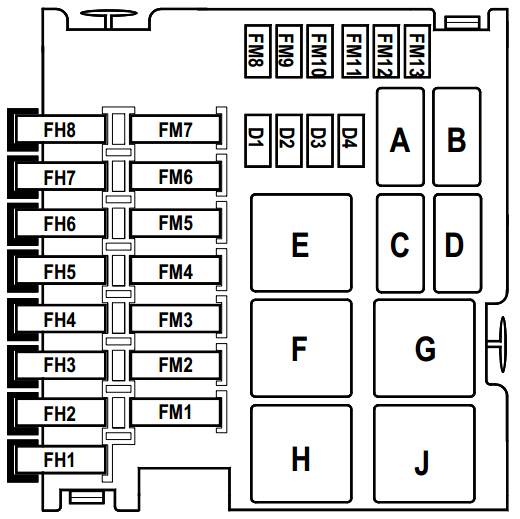

Schemat
Opis
- FH1 – 80A Skrzynka bezpieczników i przekaźników w kabinie pasażerskiej
- FH2 – 80A Skrzynka bezpieczników i przekaźników w kabinie pasażerskiej –
jednostka zabezpieczająca i przełączająca FH3 – 40A ABS / ESP ECU - FH4 – 80A Skrzynka bezpieczników i przekaźników w kabinie pasażerskiej
- FH5 – 60A ECU do klimatyzacji
- FH6 – 60A ECU dla wszystkich kierownic
- FH7 – 30A ECU do klimatyzacji
- FH8 – Rezerwa
- FM1 – 60A Bezpiecznik wentylatora elektrycznego układu chłodzenia, zespół zabezpieczający i przełączający
- FM2 – Zarezerwowane
- FM3 – Zarezerwowane
- FM4 – Zarezerwowane
- FM5 – 70A Jednostka podgrzewająca
- FM6 – 70A Moduł interfejsu podgrzewacza płynu chłodzącego
- FM7 – 70A Moduł interfejsu podgrzewacza płynu chłodzącego
- FM8 – 20A Bezpiecznik modułu wtrysku, przekaźnika podgrzewacza paliwa, przekaźnika wentylatora przy połączeniu szeregowym i równoległym
- FM9 – Zarezerwowane
- FM10 – Zarezerwowane
- FM11 – Zarezerwowane
- FM12 – Zarezerwowane
- FM13 – Zarezerwowane
- D1 – Dioda gotowości
- D2 – Dioda gotowości
- D3 – 49A Dioda wentylatora elektrycznego układu chłodzenia
- D4 – Dioda gotowości
Typ 2
Znajduje się w skrzynce przyłączeniowej.

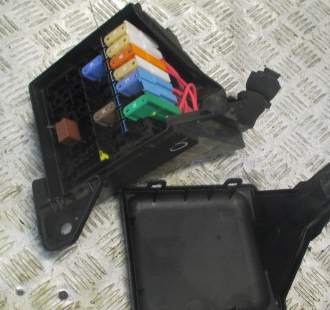

Zdjęcie
Schemat
Przeznaczenie
| F1 | (10A) Bezpiecznik prawego reflektora, regulacja zasięgu reflektorów |
| F2 | (10A) Bezpiecznik lewego reflektora, włącznik szyby tylnej klapy |
| F3 | (15A) Spryskiwacze reflektorów |
| F4 | (20A) Światła przeciwmgielne |
| F5 | (10A) Reflektor lewy |
| F6 | (10A) Reflektor prawy |
| F7 | (15A) Złącze diagnostyczne, skrzynka bezpieczników/przekaźników w kabinie pasażerskiej, wskaźnik biegu |
| F8 | (30A) Układ ABS/ESP |
| F9 | (30A) Wycieraczka szyby przedniej |
| F10 | (10A) Sterownik poduszki powietrznej/pasa bezpieczeństwa, przełączniki kolumny kierownicy |
| F11 | – |
| F12 | (7,5 A) Moduł sterujący skrzynią biegów (ECM) |
| F13 | – |
| F14 | (15A) Tylny i przedni czujnik tlenu, czujnik silnika Diesla |
| F15 | (20A) Bezpiecznik ECU skrzyni biegów |
| F 16 | (5A) Włącznik świateł hamowania, przekaźnik podgrzewacza paliwa |
| F17 | (10A) Przekaźnik światła cofania, czujnik położenia ręcznej skrzyni biegów |
| F18 | (15A) CEBS |
| F19 | (25A) Rozrusznik |
| F20 | – |
| F21 | – |
| F22 | (10A) Klimatyzator |
| F23 | (5A) ECU wtrysku paliwa |
| F24 | (15A) Reflektory lewe |
| F25 | (15A) Reflektor prawy |
Typ 3
Skrzynka ta znajduje się w komorze silnika przed skrzynką elektroniki.
Schemat skrzynki odłączenia akumulatora
- F1 –
- F2 –
- F3 – 80A Bezpiecznik obwodu zasilania akumulatora + poprzez bezpiecznik bloku bezpieczników i przekaźników w kabinie pasażerskiej, zespół zabezpieczający i przełączający
- F4 – 300A Bezpiecznik generatora, skrzynki bezpieczników i przekaźnika w komorze silnika
- F5 –
- F6 – 35A Bezpiecznik obwodu zasilania „+” akumulatora przez bezpiecznik do wtryskiwaczy> pompa paliwa przez zespół zabezpieczający i przełączający, sterownik wtrysku, pompa wody do chłodzenia łożysk
- F7 – 5A Bezpiecznik modułu zabezpieczającego i przełączającego
Przedział pasażerski
Znajduje się w lewym dolnym rogu deski rozdzielczej.

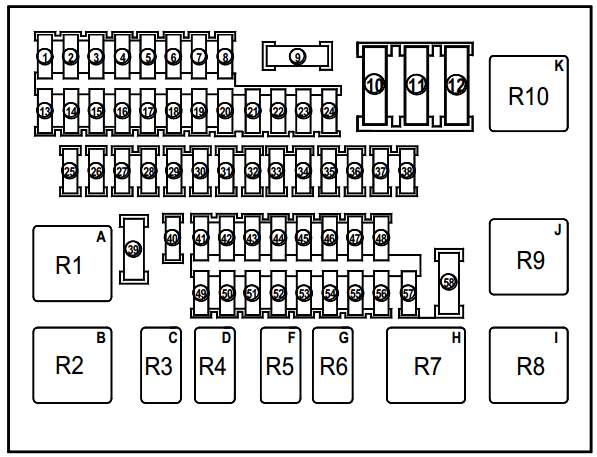

Schemat
Przeznaczenie
| R1 | Przekaźnik zasilania bezpiecznika zwłocznego F39, F40, F41, F42, F43, F44, F49, F50, F51, F52 |
| R2 | Przekaźnik podgrzewanej szyby tylnej |
| R3 | Przekaźnik klaksonu |
| R4 | |
| R5 | |
| R6 | |
| R7 | |
| R8 | |
| R9 | Przekaźnik zasilania bezpiecznika zwłocznego F45, F46, F47, F48, F53, F54, F55, F56, F57, F58 |
| R10 | |
| F1 | |
| F2 | |
| F3 | |
| F4 | |
| F5 | (5A) Lampy wewnętrzne |
| F6 | (5A) Wewnętrzne lusterko wsteczne |
| F7 | |
| F8 | |
| F9 | |
| F10 | |
| F11 | |
| F12 | (40A) Ogrzewana tylna szyba |
| F13 | |
| F14 | |
| F15 | |
| F 16 | |
| F17 | |
| F18 | (20A) CEBS |
| F19 | (20A) CEBS |
| F20 | (10A) CEBS |
| F21 | (15A) ECU alarmu, wyświetlacz |
| F22 | (15A) CEBS |
| F23 | (30A) Moduł sterujący drzwiami pasażera |
| F24 | (30A) Moduł sterujący drzwiami kierowcy |
| F25 | (25A) Podgrzewane siedzenia |
| F26 | (15A) CEBS |
| F27 | – |
| F28 | (30A) Łukasz |
| F29 | (25A) Hamulec postojowy |
| F30 | (20A) Złącze elektryczne przyczepy |
| F31 | (10A) CEBS |
| F32 | – |
| F33 | (25A) System audio |
| F34 | – |
| F35 | – |
| F36 | (20A) System audio, wyświetlacz |
| F37 | (10A) Tablica przyrządów |
| F38 | – |
| F39 | – |
| F40 | (5A) Włącznik świateł hamowania, sterowniki ABS i ESP |
| F41 | – |
| F42 | (25A) Fotele elektrycznie sterowane |
| F43 | (25A) Fotele elektrycznie sterowane |
| F44 | (15 A) Złącze zasilania nadwozia przedziału bagażowego |
| F45 | – |
| F46 | – |
| F47 | – |
| F48 | (10 A) Złącze zasilania akcesoriów siedzeń drugiego rzędu |
| F49 | (5A) ECU klimatyzacji |
| F50 | (30A) Elektryczne szyby |
| F51 | (5A) Lampy oświetlenia wnętrza |
| F52 | (5A) System audio, centralny zamek, alarm awaryjny |
| F53 | – |
| F54 | (10A) Bezpiecznik zapalniczki samochodowej |
| F55 | (5A) Dmuchawa czujnika temperatury wnętrza |
| F56 | (15A) Podgrzewana dysza spryskiwacza szyby przedniej, lewa |
| F57 | – |
| F58 | (40A) ECU klimatyzatora |
W lagunie Renault 3 generacji za przednią zapalniczkę odpowiada bezpiecznik 54 przy 10A. Więcej szczegółów w prezentowanym filmie.
Bagażnik
Urządzenie to znajduje się w komorze bagażnika, po stronie akumulatora.

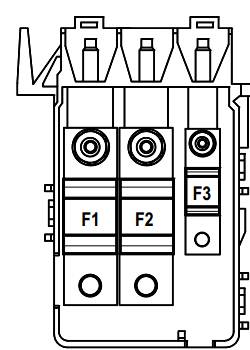

Schemat
Oznaczenie
- F1 – Prąd znamionowy na rozrusznik
- F2 – 250A Zespół odłączający akumulator
- F3 60A Skrzynka bezpieczników i przekaźników w kabinie pasażerskiej
Znalazłeś błąd lub masz coś do dodania, napisz wszystko w komentarzach.
