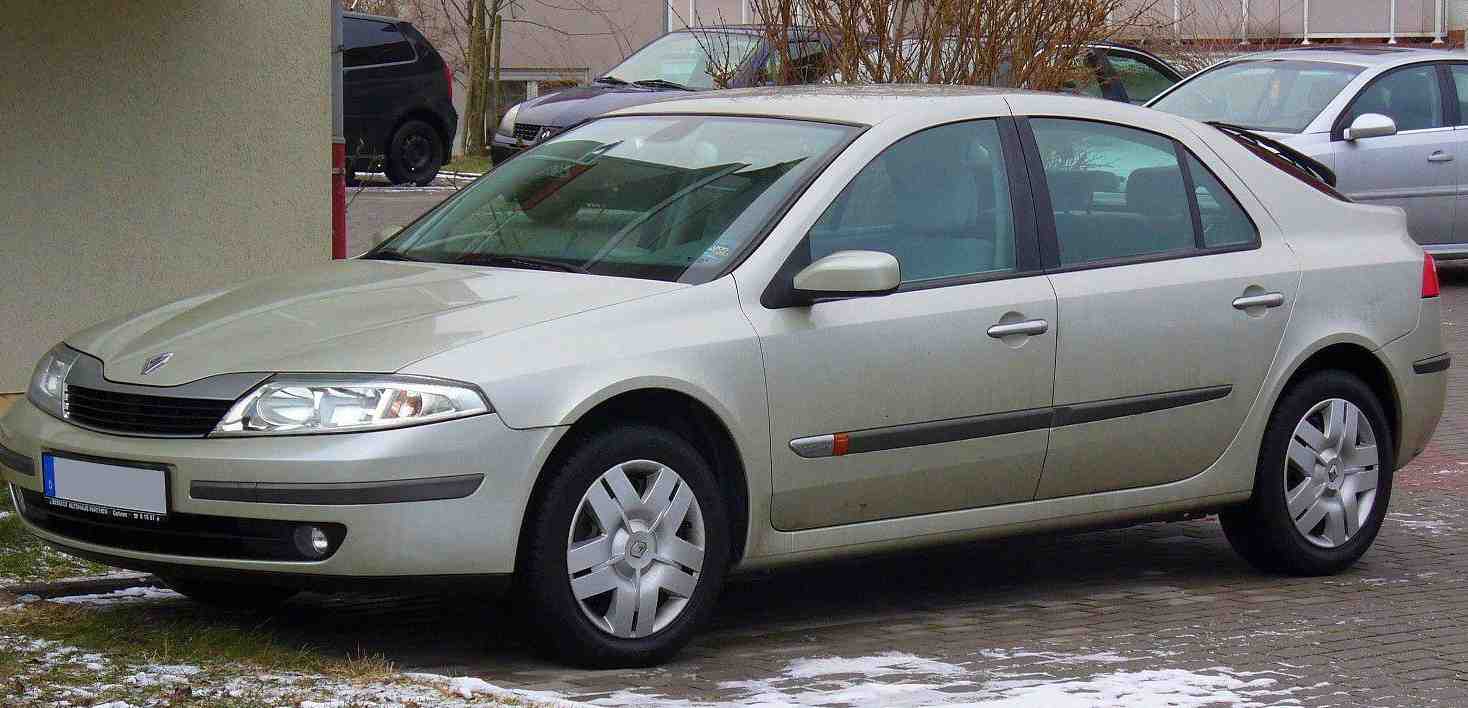

Renault Laguna drugiej generacji produkowany był w latach 2001, 2002, 2003, 2004, 2005, 2006 i 2007. W tym czasie samochód przeszedł lifting: zmieniono nieznacznie osłonę chłodnicy, poprawiono także prowadzenie i bezpieczeństwo. W tym artykule znajdziesz informacje na temat lokalizacji wszystkich elektronicznych sterowników sterujących, a także oznaczenie skrzynki bezpieczników i przekaźników w samochodzie Renault Laguna 2 generacji wraz ze schematami i zdjęciami.
Contents
Lokalizacje

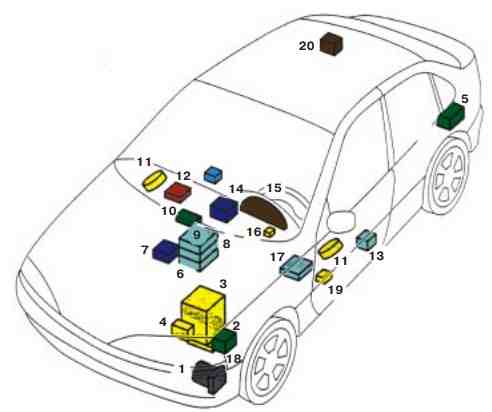

Schemat
Przeznaczenie
- Komputer ABS i systemy dynamicznej stabilizacji
- Komputer wtrysku paliwa
- Bateria akumulatorowa
- Komputer automatycznej skrzyni biegów
- Zmieniacz płyt CD
- Czytnik kart Renault
- Centralna jednostka przełączająca
- Komputer klimatyzatora
- Sprzęt radiowy i nawigacyjny
- Centralny wyświetlacz
- Jednostka sterująca podnośnikiem szyb
- Komputer syntezator mowy
- Czujnik uderzenia bocznego
- Komputer poduszki powietrznej
- Panel
- Komputer blokady kierownicy
- Jednostka centralna salonu
- Korektor lampki ostrzegawczej rozładowania akumulatora
- Komputer do zapamiętywania ustawień fotela kierowcy
- Komputer pomocy przy parkowaniu
Komora silnika

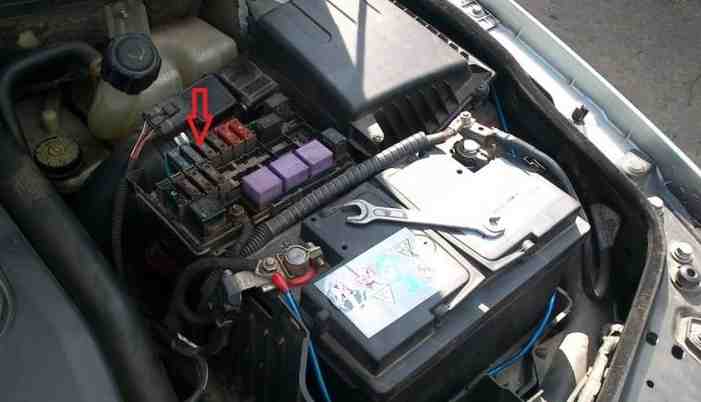

Główna skrzynka w komorze silnika znajduje się obok akumulatora.
Schemat
Wyłączniki automatyczne
| 1 | (7,5A) Automatyczna skrzynia biegów |
| 2 | – |
| 3 | (30A) Sterowanie silnikiem |
| 4 | (5A / 15A) Automatyczna skrzynia biegów |
| 5 | (30A) Przekaźnik pompy próżniowej serwa hamulca (F4Rt) |
| 6 | (10A) Zarządzanie silnikiem |
| 7 | – |
| 8 | – |
| 9 | (20A) Układ klimatyzacji |
| 10 | (20A / 30A) Układ przeciwblokujący / układ kontroli stabilności |
| 11 | (20A / 30A) Brzęczyk (y) |
| 12 | – |
| 13 | (70A) Podgrzewacze płynu chłodzącego – jeśli są na wyposażeniu |
| 14 | (70A) Podgrzewacze płynu chłodzącego – jeśli są na wyposażeniu |
| 15 | (60A) Sterowanie silnikiem wentylatora chłodzącego |
| 16 | (40A) Spryskiwacze reflektorów, podgrzewana tylna szyba, wielofunkcyjny moduł sterujący |
| 17 | (40A) Układ przeciwblokujący / układ kontroli stabilności |
| 18 | (70A) Przełącznik zespolony, system światła dziennego, wielofunkcyjna skrzynka sterownicza |
| 19 | (70A) Nagrzewnica/klimatyzator, wielofunkcyjna jednostka sterująca |
| 20 | (60A) Przekaźnik monitorujący prąd akumulatora (niektóre modele), przełącznik zespolony (niektóre modele), światła do jazdy dziennej, wielofunkcyjna skrzynka sterownicza |
| 21 | (60A) Fotele sterowane elektrycznie, wielofunkcyjny moduł sterujący, skrzynka bezpieczników/przekaźników, konsola środkowa, szyberdach |
| 22 | (80A) Ogrzewana przednia szyba (niektóre modele) |
| 23 | (60A) Wycieraczka szyby przedniej, elektryczny hamulec postojowy |
Przekaźnik typu 1
- Przekaźnik podgrzewacza płynu chłodzącego
- Przekaźnik silnika wentylatora chłodzącego (bez klimatyzacji)
- Nieużywany
- Nieużywany
- Przekaźnik pompy próżniowej serwa hamulca
- Przekaźnik pompy paliwa
- Przekaźnik nagrzewnicy diesla
- Przekaźnik blokady paliwa
- Przekaźnik niskiej prędkości wentylatora klimatyzacji
- Przekaźnik wentylatora klimatyzatora
- Przekaźnik termonurnikowy 2
Przekaźnik typu 2
- Nieużywany
- Przekaźnik niskiej prędkości wentylatora klimatyzacji
- Nieużywany
- Nieużywany
- Nieużywany
- Przekaźnik pompy paliwa
- Przekaźnik nagrzewnicy (system wentylacji paliwa gazowego)
- Przekaźnik pompy paliwa
- Przekaźnik niskiej prędkości wentylatora klimatyzacji
- Przekaźnik silnika dmuchawy klimatyzacji
- Nieużywany

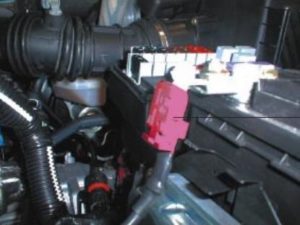

Cały obwód elektryczny jest chroniony głównym bezpiecznikiem umieszczonym na dodatnim kablu akumulatora.
Przedział pasażerski
Pudełko 1 (główne)
Znajduje się po lewej stronie na końcu deski rozdzielczej.
Zdjęcie
Na odwrocie pokrywy ochronnej będzie znajdował się aktualny schemat rozmieszczenia bezpieczników oraz bezpieczniki zapasowe (o ile oczywiście są zachowane).
Schemat
Opis
| F1 | (20A) Reflektory świateł drogowych |
| F2 | (10A) Wyłącznik hamulca postojowego, czytnik zapłonu, wielofunkcyjny moduł sterujący, włącznik rozrusznika |
| F3 | (10A) Jednostka sterująca zasięgiem reflektorów, jednostka sterująca zasięgiem reflektorów (reflektory ksenonowe), podgrzewacze dysz spryskiwaczy przedniej szyby, zestaw wskaźników, syntezator mowy |
| F4 | (20A) Zabezpieczenie przed kradzieżą, automatyczna skrzynia biegów (AT), zamek centralny, układ ogrzewania/klimatyzacji, czujnik deszczu, czujnik temperatury powietrza wewnętrznego wentylator, wewnętrzne lusterko wsteczne, system parkowania, światła cofania, włącznik świateł, silnik wycieraczek szyby przedniej |
| F5 | (15A) Lampy wewnętrzne |
| F6 | (20A) Klimatyzacja, automatyczna skrzynia biegów (AT), zamek drzwi, tempomat, złącze diagnostyczne (DLC), elektrycznie sterowane lusterka zewnętrzne, elektrycznie sterowane szyby, przełączniki świateł, światła stopu, spryskiwacze/wycieraczki przedniej szyby |
| F7 | (15A) Moduł sterujący poziomowaniem reflektorów (reflektory ksenonowe), regulacja zasięgu reflektorów, zestaw wskaźników, reflektor lewy – światła mijania |
| F8 | (7,5A) Wymiary prawego przodu |
| F9 | (15A) Kierunkowskazy/światła awaryjne |
| F10 | (10A) System audio, elektrycznie sterowane fotele, elektrycznie sterowane szyby, zestaw wskaźników, nawigacja, telematyka |
| F11 | (30A) Klimatyzacja, światła przeciwmgielne, zestaw wskaźników, syntezator mowy |
| F12 | (5A) Układ SRS |
| F13 | (5A) Układ przeciwblokujący (ABS) |
| F14 | (15A) Brzęczyk (y) |
| F15 | (30A) Moduł sterujący drzwiami kierowcy, elektrycznie sterowane lusterka boczne, elektrycznie sterowane szyby |
| F 16 | (30A) Moduł sterujący drzwiami pasażera, elektrycznie sterowane szyby |
| F17 | (10A) Tylne światła przeciwmgielne |
| F18 | (10A) Podgrzewane lusterka boczne |
| F19 | (15A) Światło mijania prawego reflektora |
| F20 | (7,5 A) Zmieniarka płyt audio CD, oświetlenie osłony tablicy rozdzielczej, oświetlenie schowka podręcznego, reostat zestawu wskaźników, oświetlenie wewnętrzne, wymiary z przodu po lewej stronie, oświetlenie tablicy rejestracyjnej, system nawigacji, oświetlenie przełączników |
| F21 | (30A) Spryskiwacz tylnej szyby, światła drogowe |
| F22 | (30A) Centralny zamek |
| F23 | (15 A) Złącza zasilania akcesoriów |
| F24 | (15A) Gniazdo wyposażenia dodatkowego (tył), zapalniczka samochodowa |
| F25 | (10A) Elektryczna blokada kolumny kierownicy, podgrzewana tylna szyba, przednie siedzenia, blokada tylnej szyby |
| F26 | – |
Za zapalniczkę odpowiada bezpiecznik nr 24 przy 15A.
Schemat przekaźnika
Przeznaczenie
- R2 Ogrzewana tylna szyba
- R7 Przednie lampy przeciwmgielne
- Wycieraczki R9
- Wycieraczki R10
- R11 Wycieraczka tylnej szyby/światła cofania
- R12 Zamek drzwi
- R13 Zamek drzwi
- R17 Wycieraczka tylnej szyby
- R18 Tymczasowe włączenie oświetlenia wnętrza
- R19 Dodatkowe wyposażenie elektryczne
- R21 Blokada uruchomienia silnika
- R22 „Plus” po zasilaniu zapłonu
- R23 Akcesoria / opcjonalny system audio / elektrycznie sterowane szyby tylnych drzwi
- SH1 Bocznik podnośnika szyby tylnych drzwi
- SH2 Bocznik elektrycznie sterowanych szyb przednich
- SH3 Bocznik świateł mijania reflektora
- SH4 Bocznik obwodu świateł postojowych
Pudełko 2 (opcjonalnie)
Urządzenie to znajduje się w desce rozdzielczej po stronie pasażera, za schowkiem (schowkiem). Część hotelową można umieścić na skrzynce bezpieczników i przekaźników.
Schemat
Przeznaczenie
| 17 | Przekaźnik okna elektrycznego |
| 3 | Przekaźnik fotela elektrycznego |
| 4 | Przekaźnik lampki ostrzegawczej świateł do jazdy dziennej |
| 5 | Przekaźnik świateł do jazdy dziennej |
| 6 | Przekaźnik pompy spryskiwacza reflektorów |
| 7 | Przekaźnik odcinający światło hamowania |
| F26 | (30A) Gniazdo przyczepy |
| F27 | (30A) Łukasz |
| F28 | (30A) Podnośnik podnośnika szyb, tylny lewy |
| F29 | (30A) Podnośnik podnośnika szyb, tylny prawy |
| F30 | (5A) Czujnik położenia kierownicy |
| F31 | Nieużywany |
| F32 | Nieużywany |
| F33 | – |
| F34 | (20A) Bezpiecznik ogrzewania siedzenia kierowcy i pasażera |
| F35 | (20A) Podgrzewane przednie siedzenia |
| F36 | (20A) Fotel elektrycznie sterowany – strona kierowcy |
| F37 | (20A) Elektrycznie sterowany fotel pasażera |
Pudełko 3
Kolejny bezpiecznik znajduje się pod popielniczką na konsoli środkowej.
Ten bezpiecznik chroni obwód zasilania: złącza diagnostycznego, radia samochodowego, ECU klimatyzacji, ECU pamięci fotela, wyświetlacza kombinowanego (zegar/temperatura zewnętrzna/radio samochodowe), ECU nawigacji, ECU monitora ciśnienia w oponach, Centralnej jednostki komunikacyjnej, systemu alarmowego .
