Renault Sandero to subkompaktowy hatchback produkowany na tej samej platformie co Renault Logan . Znana również jako Dacia Sandero . Wersja terenowa tego modelu znana jest jako Sandero Stepway. Sandero pierwszej generacji był produkowany w latach 2008, 2009, 2010, 2011, 2012 i 2013. Następnie samochód został zmodernizowany i w latach 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 dostarczono Sandero drugiej generacji . Podajemy informacje wraz z opisem bezpieczników i przekaźników Dacia (Renault) Sandero Stepway, ich lokalizacją, zdjęciami i schematami skrzynek.
Należy pamiętać, że ilość elementów w skrzyniach może różnić się od prezentowanej i uzależniona jest od stopnia wyposażenia elektrycznego oraz roku produkcji samochodu.
Contents
Sandero 1
Przedział pasażerski
Znajduje się na końcu tablicy rozdzielczej.
Schemat
Przeznaczenie
| F01 (20A) | Środek do czyszczenia szyb; cewka przekaźnika ogrzewania tylnej szyby |
| F02 (5A) | Zasilanie zestawu wskaźników; uzwojenie przekaźnika K5 pompy paliwa i cewki zapłonowej; zasilanie ECU układu sterowania silnikiem ze stacyjki |
| F03 (20A) | Lampy świateł hamowania; żarówki świateł cofania; spryskiwacz szyby przedniej |
| F04 (10A) | Łańcuchy: sterownik poduszki powietrznej; kierunkowskazy; złącze diagnostyczne układu zarządzania silnikiem; cewki immobilizera |
| F09 (10A) | Łańcuchy: lampy reflektorów lewego reflektora (światła mijania); wskaźnik świateł mijania w zestawie wskaźników; pompka spryskiwacza reflektorów |
| F10 (10A) | Reflektory prawego reflektora (światła mijania) |
| F11 (10A) | Lampy reflektora lewego reflektora (światła drogowe); wskaźnik świateł drogowych reflektorów w zestawie wskaźników |
| F12 (10A) | Reflektory prawego reflektora (światła drogowe) |
| F13 (30A) F14 (30A) | Łańcuchy elektrycznych szyb drzwi tylnych i przednich |
| F15 (10A) | Sterownik ABS |
| F17 (15A) | Sygnał |
| F18 (10A) | Żarówki pozycyjne lewego reflektora; lampy pozycyjne lewego tylnego światła; lampy do oświetlenia tablicy rejestracyjnej; oświetlenie zestawu wskaźników i elementów sterujących na desce rozdzielczej, konsoli i wykładzinie tunelu podłogowego; brzęczyk jednostki przełączającej |
| F19 (7,5A) | Lampy pozycyjne prawego reflektora; lampy pozycyjne prawego tylnego światła; lampki w schowku |
| F20 (7,5A) | Lampy i sygnalizator włączenia tylnego światła przeciwmgłowego |
| F21 (5A) | Obwód elementów grzewczych zewnętrznych lusterek wstecznych |
| F28 (15A) | Klosz wewnętrzny; lampa bagażnika; stałe zasilanie jednostki głównej odtwarzania dźwięku |
| F29 (15A) | Łańcuchy: wyłącznik alarmowy; przełącznik kierunkowskazów; przerywana praca wycieraczki; sterowanie centralnym zamkiem; złącze diagnostyczne układu sterowania silnikiem |
| F30 (20A) | Obwód zasilania centralnego zamka |
| F31 (15A) | Cewka przekaźnika świateł przeciwmgłowych K8 |
| F32 (30A) | Obwód zasilania przekaźnika odmgławiacza tylnej szyby |
| F36 (30A) | Obwód zasilania przekaźnika K1 wentylatora nagrzewnicy |
| F37 (5A) | Łańcuchy napędów elektrycznych lusterek zewnętrznych |
| F38 (10A) | Zapalniczka; zasilanie jednostki głównej odtwarzania dźwięku ze stacyjki |
| F39 (30A) | Obwód cewki przekaźnika wentylatora nagrzewnicy |
Za zapalniczkę odpowiada bezpiecznik nr 38, 10A.
Komora silnika
Schemat
Przeznaczenie
| F01 (60A) | Łańcuchy: zasilanie stacyjki i wszystkich odbiorników zasilanych z stacyjki; włącznik światła zewnętrznego |
| F02 (30A) | Obwód zasilania przekaźnika K3 wentylatora chłodnicy (w samochodzie bez klimatyzacji) |
| F03 (25A) | Obwody zasilania: przekaźnik K5 pompy paliwa i cewki zapłonowej; główny przekaźnik system zarządzania silnikiem K6 |
| F04 (5A) | Obwody: stałego zasilania sterownika ECU układu sterującego silnikiem; uzwojenie głównego przekaźnika K6 układu sterowania silnikiem |
| F05 (15A) | Nieużywany |
| F06 (60A) | Zasilanie skrzynki bezpieczników w kabinie pasażerskiej |
| F07 (40A) | Obwody zasilania: przekaźnik klimatyzatora K4; przekaźnik wolnoobrotowego wentylatora chłodzącego K3 (w samochodzie z klimatyzacją); przekaźnik wentylatora chłodzącego K2 o dużej prędkości (w samochodzie z klimatyzacją) |
| F08 (50A) i F09 (25A) | Łańcuchy ABS ECU |
Opis przekaźnika
- K1 – przekaźnik wentylatora pieca, silnik wentylatora nagrzewnicy. Zobacz informacje o F36.
- K2 – przekaźnik wentylatora dużej prędkości (do samochodów z klimatyzacją), silnik wentylatora chłodnicy.
- KZ – przekaźnik niskiej prędkości wentylatora chłodnicy (dla samochodów z klimatyzacją) lub przekaźnik wentylatora chłodnicy (dla samochodów bez klimatyzacji), silnik wentylatora chłodzenia (dla samochodów z klimatyzacją – przez rezystor).
- K4 – przekaźnik klimatyzatora, sprzęgło elektromagnetyczne sprężarki.
Zobacz informacje o F36. - K5 – przekaźnik pompy paliwa i cewka zapłonowa.
- K6 – główny przekaźnik układu sterowania silnikiem, czujnik stężenia tlenu, czujnik prędkości, wtryskiwacze paliwa, zawór upustowy adsorbera e/m, cewki przekaźników K2, KZ, K4.
- K7 – przekaźnik pompy spryskiwaczy reflektorów.
- K8 – przekaźnik świateł przeciwmgłowych. Zobacz informacje o F31.
Sandero 2
Przedział pasażerski
Znajduje się po lewej stronie, pod osłoną ochronną.

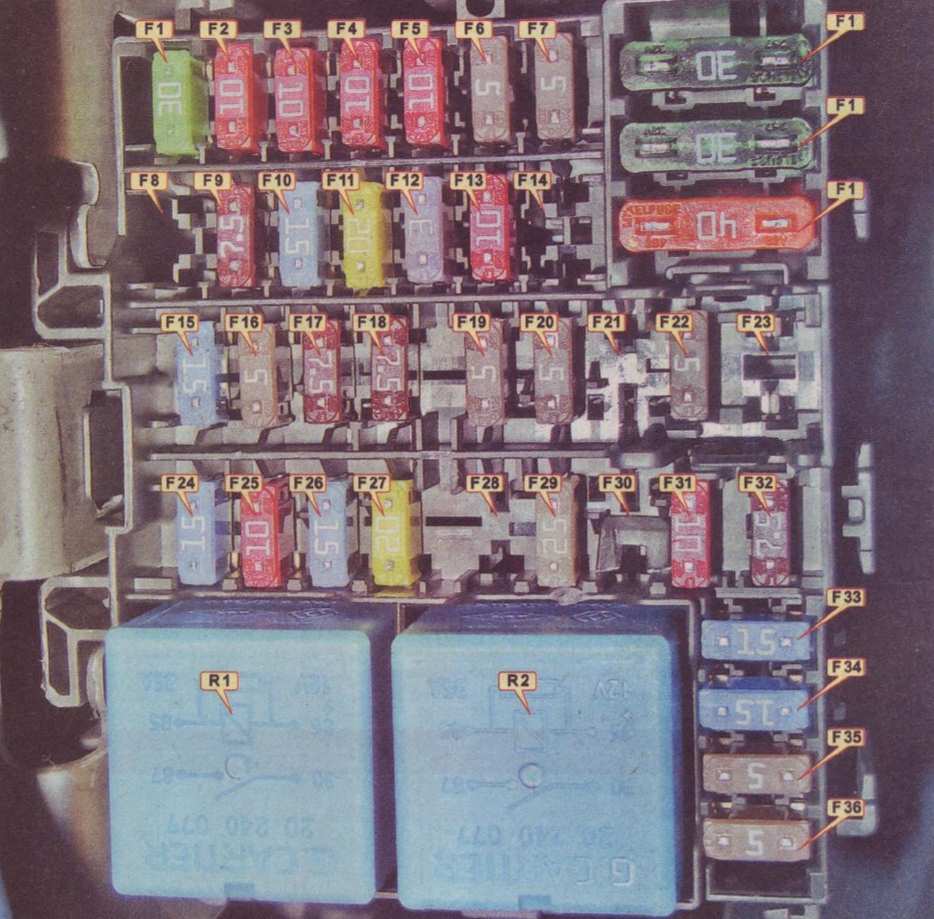

Zdjęcie
Schemat
Oznaczenie
| F1 | Elektryczne szyby przednie 30A |
| F2 | Lewy reflektor świateł drogowych 10A |
| F3 | Prawy reflektor świateł drogowych 10A |
| F4 | Lewy reflektor świateł mijania 10A |
| F5 | Prawy reflektor świateł drogowych 10A |
| F6 | Wymiary tylne 5A, podświetlenie numerów, podświetlenie |
| F7 | Wymiary przodu 5A |
| F8 | Elektryczne szyby tylne 30A |
| F9 | Tylne światło przeciwmgielne 7,5 A |
| F10 | 15A sygnał dźwiękowy |
| F11 | Centralny zamek 20A |
| F12 | 3A ABS/ESP |
| F13 | Oświetlenie wnętrza 10A, klimatyzacja |
| F14 | Czujnik kąta skrętu 5A |
| F15 | 15A spryskiwacz szyby przedniej, radar parkowania, światło cofania |
| F 16 | System audio 5A, podgrzewana szyba, ogranicznik prędkości |
| F17 | 7,5A DHO |
| F18 | Światło stopu 7,5 A |
| F19 | Układ sterowania 5A |
| F20 | Poduszki powietrzne 5A |
| F21 | rezerwa |
| F22 | rezerwa |
| F23 | rezerwa |
| F24 | Kierunkowskaz 15A |
| F25 | System antykradzieżowy 10A |
| F26 | Elektryczna jednostka sterująca 15A |
| F27 | Przełączniki kolumny kierownicy 20A (wejście świateł mijania) |
| F28 | rezerwa |
| F29 | Przełączniki kolumny kierownicy 25A (wejście świateł drogowych) |
| F30 | rezerwa |
| F31 | Zestaw wskaźników 10A |
| F32 | System audio 7,5 A |
| F33 | Zapalniczka 15A |
| F34 | Złącze diagnostyczne 15A |
| F35 | 5A Podgrzewane lusterka zewnętrzne |
| F36 | Napęd lustrzany 5A |
| F37 | Rozrusznik 30A |
| F38 | Wycieraczka 30A |
| F39 | Klimatyzator 40A |
| R1 | Przekaźnik klimatyzatora 35A |
| R2 | Przekaźnik tylnego odmgławiacza 35 A |

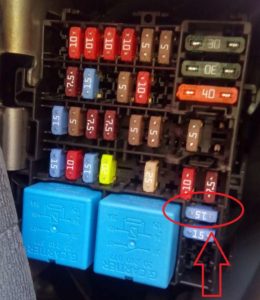

Za zapalniczkę odpowiada bezpiecznik 33 15A.
Komora silnika

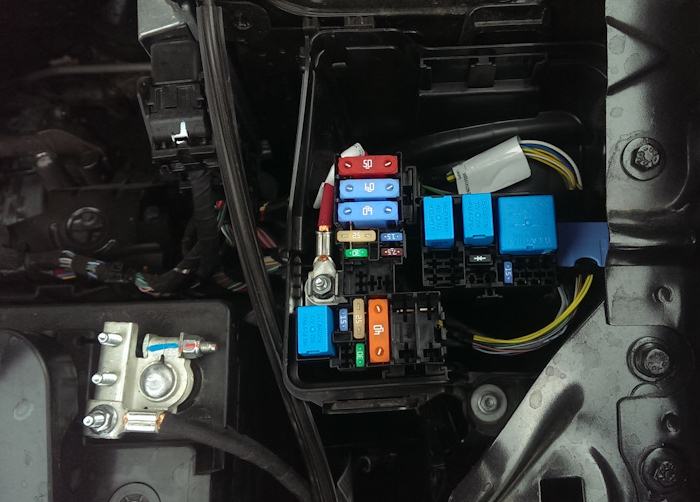

Znajduje się w komorze montażowej w komorze silnika.

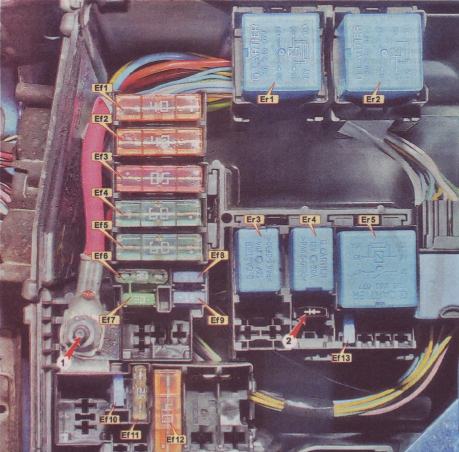

Schemat
Przeznaczenie
- Zacisk akumulatora
- Dioda sprężarki klimatyzacji
| Ef1 | 40A Element grzewczy prawej szyby przedniej |
| Ef2 | 40A Element grzewczy lewej szyby |
| Ef3 | 50A ABS/ESP |
| Ef4 | 60A Immobilizer, obwód zasilania bezpiecznika przedziału pasażerskiego F28-F31 |
| Ef5 | 60A Zasilanie bezpieczników przedziału pasażerskiego F11, F23 – F27, F34 i F39 |
| Ef6 | 30A ABS/ESP |
| Ef7 | 30A Ogrzewana tylna szyba i lusterka |
| Ef8 | 15A Przednie światła przeciwmgielne |
| Ef9 | 15A Podgrzewane siedzenia |
| Ef10 | 15А Sprzęgło klimatyzatora (urządzenia z klimatyzacją) / 25А Pierwszy bieg wentylatora elektrycznego (urządzenia bez klimatyzacji) |
| Ef11 | 25A Bezpiecznik przekaźnika układu sterowania silnikiem |
| Ef12 | 40A Wentylator elektryczny układu chłodzenia |
| Ef13 | 15A System zarządzania silnikiem |
| Er1 | 35A Przekaźnik ogrzewania lewej szyby |
| Er2 | 35A Przekaźnik do ogrzewania prawej szyby |
| Er3 | 20A Przekaźnik pompy paliwa |
| Er4 | 20A Przekaźnik sprężarki klimatyzatora lub pierwszej prędkości wentylatora elektrycznego (w zależności od wyposażenia) |
| Er5 | 35A Przekaźnik sterujący silnikiem |
