Renault Captur to kompaktowy crossover. Lata produkcji 1 generacji: 2015, 2016, 2017, 2018, 2019, 2020. Pokażemy lokalizację skrzynek bezpieczników i ich schematy dla samochodu Renault Captur mk1 z opisem przeznaczenia elementów. Wyróżniamy także bezpieczniki odpowiedzialne za zapalniczkę.
W zależności od konfiguracji, roku produkcji i kraju przeznaczenia mogą występować różnice w prezentowanym materiale i pudełkach.
Komora silnika
Położenie skrzynki bezpieczników w silniku pokazano na schemacie.

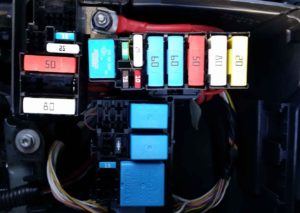

Wygląda mniej więcej tak.

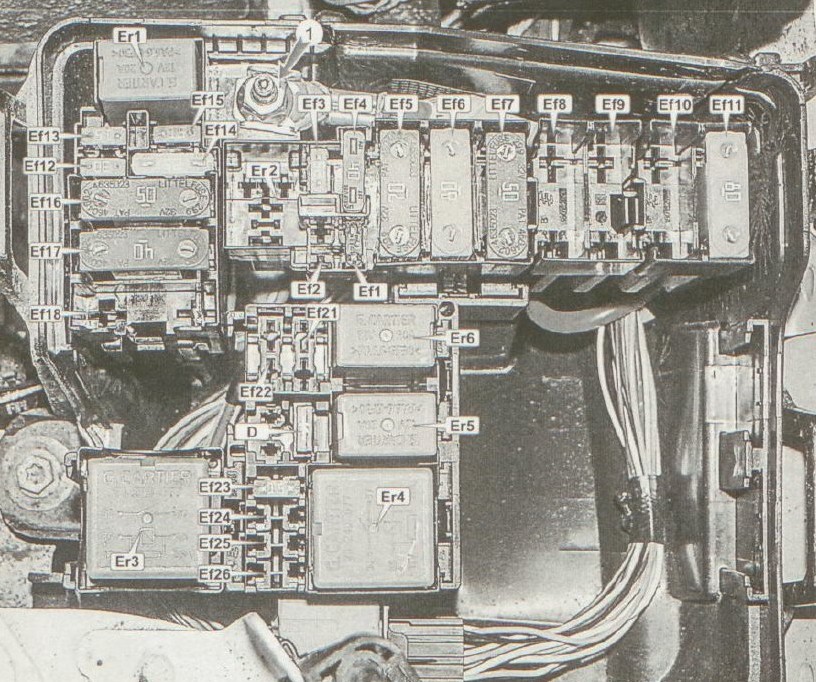

Schemat
Przeznaczenie
| Ef1 | 7,5 A ECM, czujnik prądu akumulatora |
| Ef2 | rezerwa |
| Ef3 | 25A Jednostka kontroli stabilności ABS/ESP |
| Ef4 | 40A Ogrzewana tylna szyba, podgrzewane lusterka zewnętrzne, obwody bezpieczników F38 i F47 |
| Ef5 | 70A Skrzynka bezpieczników i przekaźników w kabinie pasażerskiej, obwody bezpieczników F5 / F23 / F24 / F25 / F26 / F27 / F42 / F44 |
| Ef6 | 80A Skrzynka bezpieczników i przekaźników w kabinie pasażerskiej |
| Ef7 | Jednostka kontroli stabilności ABS/ESP 50A |
| Ef8 | rezerwa |
| Ef9 | 80A Dodatkowa grzałka * 1 |
| Ef10 | 40A Ogrzewana przednia szyba, prawa strona* 1 |
| Ef11 | 40A Ogrzewana szyba przednia, lewa strona* 1 |
| Ef12 | Rozrusznik 30A * 3 |
| Ef12 | 15A Jednostka sterująca automatycznej skrzyni biegów * 2 |
| Ef13 | 15A Jednostka sterująca automatycznej skrzyni biegów * 3 |
| Ef13 | Rozrusznik 30A * 2 |
| Ef14 | 25A Elektroniczne sterowanie silnikiem, pompa paliwa |
| Ef15 | 15A Przekaźnik sprzęgła sprężarki klimatyzacji, sprzęgło sprężarki klimatyzacji |
| Ef16 | 50A Elektryczny wentylator chłodzący |
| Ef17 | 40A Wentylator chłodzący płyn automatycznej skrzyni biegów * 3 |
| Ef18 | Elektryczna pompa wspomagania układu kierowniczego 80A |
| Ef19 | rezerwa |
| Ef20 | rezerwa |
| Ef21 | rezerwa |
| Ef22 | rezerwa |
| Ef23 | 15A System zarządzania silnikiem |
| Ef24 | rezerwa |
| Ef25 | rezerwa |
| Ef26 | rezerwa |
* 1 – W zależności od konfiguracji, * 2 – z silnikiem 1.6, * 3 – z silnikiem 2.0.
Przekaźnik
| Er1 | 20A Przekaźnik rozrusznika |
| Er1 | 20A Przekaźnik światła cofania |
| Er2 | Przekaźnik syreny alarmowej 20A |
| Er3 | 20 / 35A Przekaźnik rozrusznika / Przekaźnik wentylatora płynu chłodzącego |
| Er4 | 35A Główny przekaźnik układu zarządzania silnikiem |
| Er5 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji 20A |
| Er6 | 20A Przekaźnik pompy paliwa |
Przedział pasażerski

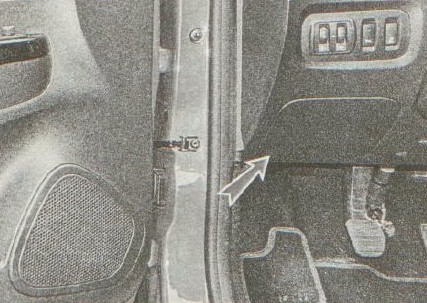

Znajduje się po lewej stronie za osłoną ochronną w dolnej części deski rozdzielczej.

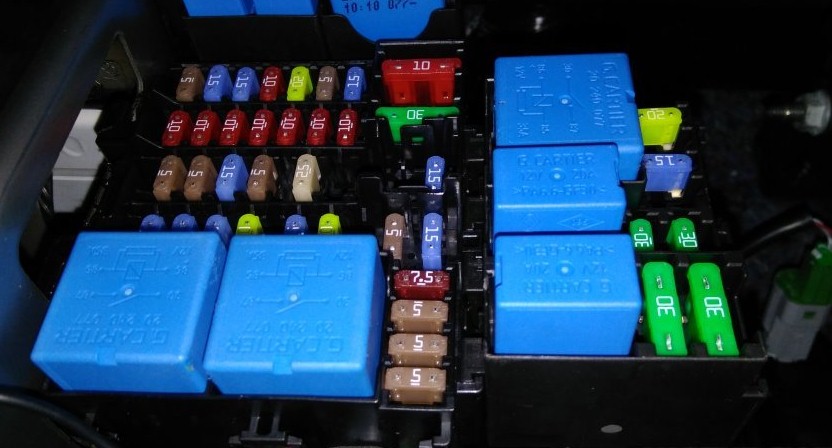

Zdjęcie

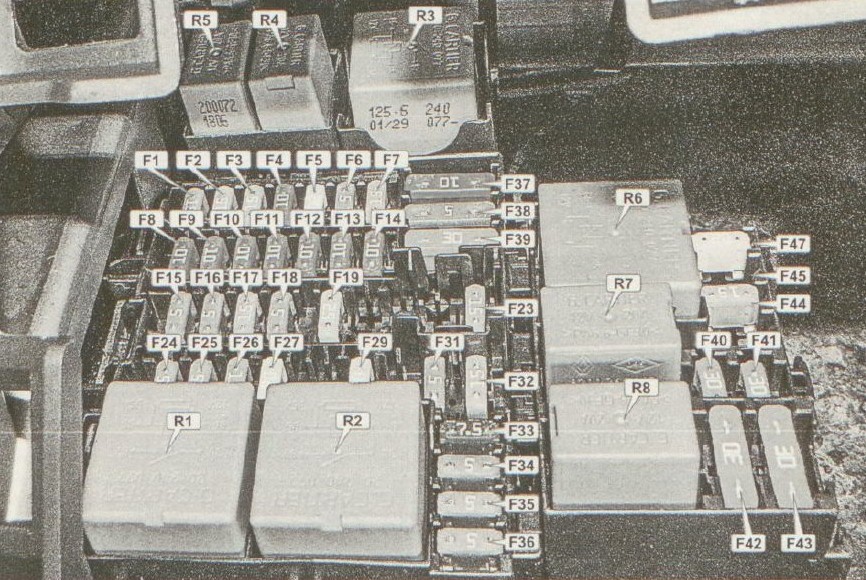

Schemat
Opis
| 1 | Wspomaganie kierownicy, podgrzewane przednie fotele, radio |
| 2 | Wtrysk, światła do jazdy dziennej |
| 3 | Poduszka powietrzna |
| 4 | Automatyczna skrzynia biegów |
| 5 | Światła mijania |
| 6 | Przednie światła przeciwmgielne, światła pozycyjne, światła drogowe |
| 7 | Klakson |
| 8 | Wycieraczka tylnej szyby |
| 9 | Reflektor świateł drogowych prawy |
| 10 | Reflektor świateł mijania prawy, światło do jazdy dziennej prawe |
| 11 | Reflektor świateł mijania lewy |
| 12 | Światła pozycyjne lewe, Światła pozycyjne przednie prawe i lewe. Światło do jazdy dziennej lewe |
| 13 | Światła pozycyjne prawe, Przednie światła przeciwmgielne, Tylne światła pozycyjne prawe i lewe |
| 14 | Wycieraczka tylnej szyby |
| 15 | Centralny zamek elementów otwieranych |
| 16 | Elektryczna regulacja zasięgu reflektorów, wtrysk |
| 17 | Światła do jazdy dziennej, światła stopu |
| 18 | Elektryczna regulacja zasięgu reflektorów, Światła stopu |
| 19 | Lusterka zewnętrzne |
| 20 | ABS, ESP |
| 21 | Oświetlenie wewnętrzne |
| 22 | Przycisk włączania/wyłączania pojazdu |
| 23 | Radio |
| 24 | ECU przedziału pasażerskiego |
| 25 | ECU przedziału pasażerskiego |
| 26 | Kontrolki kierunku |
| 27 | Centralny zamek elementów otwieranych |
| 28 | Ogrzewanie przednich foteli, Ogrzewanie dodatkowe, Radio, Światła do jazdy dziennej, Światła stopu, Światła cofania, Regulacja zasięgu reflektorów, Wyłącznik ściemniacza, Pompa spryskiwacza, Wycieraczka przedniej szyby, Przyciski włączania/wyłączania tempomatu/ogranicznika prędkości, Kontrola odległości przy parkowaniu, Ostrzeżenie o zapięciu pasów bezpieczeństwa , Lusterko wsteczne wewnętrzne, Wspomaganie kierownicy, Rozrusznik, Pompa paliwa, Wtrysk, Automatyczna skrzynia biegów – Sterowanie regułami zmiany biegów, ECU przedziału pasażerskiego, Poduszka powietrzna, Zarządzanie energią |
| 29 | Zapalniczka do cygar w pierwszym rzędzie, gniazdo akcesoriów, sterownik przedziału pasażerskiego, radio |
| 30 | Alarm |
| 31 | Tablica przyrządów |
| 32 | Zapalniczka |
| 33 | Tylne światła przeciwmgielne |
| 34 | Ogrzewanie przednich siedzeń |
| 35 | Odmrażacz tylnej szyby |
| 36 | Hak holowniczy |
| 37 | Wycieraczka przedniej szyby |
| 38 | Pusta lokalizacja |
| 39 | Wycieraczka przedniej szyby |
Należy pamiętać, że za zapalniczkę odpowiada bezpiecznik nr 32, nr 29 to dodatkowe gniazdo.
Oznaczenie przekaźnika
- 35A – Przekaźnik rozładowujący 2
- 35A – Przekaźnik wentylatora elektrycznego klimatyzatora
- 35A – Przekaźnik podnośnika szyb tylnych drzwi i pasażera z przodu
- 20A – Dodatkowe wyposażenie przekaźnika
- 20A – Przekaźnik rozładowujący 1
- 35A – Przekaźnik blokady podnośnika szyby tylnej
- 20A -Przekaźnik blokujący drzwi kierowcy
- 20A – Przekaźnik ogrzewania tylnej szyby
Jeśli masz jakieś pytania, napisz w komentarzach.
