Renault Symbol należy do samochodów małej klasy. Rozważany materiał dotyczy samochodów wyprodukowanych w latach 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 i 2008. Znany jest również na rynkach pod nazwami Renault Clio Sedan, Renault Thalia, Nissan Platina. Przedstawiamy opisy bezpieczników i przekaźników do Renault Clio Sedan (Thalia) wraz ze schematami skrzynkowymi.
Komora silnika
Znajduje się w komorze silnika obok akumulatora, pod osłoną zabezpieczającą.

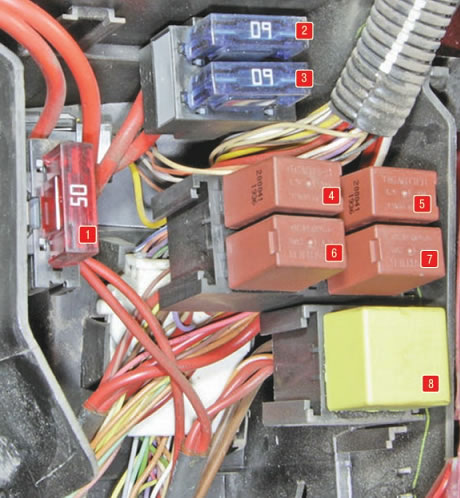

Schemat
Przeznaczenie
- 50A – Wentylator elektryczny układu chłodzenia silnika
- 60A – Łańcuch „plus” w kabinie
- 60A – Obwód plus salon
- Przekaźnik niskiej prędkości wentylatora elektrycznego układu chłodzenia silnika
- Przekaźnik pompy paliwa
- Nieużywany
- Przekaźnik blokujący wtrysk
- Przekaźnik rozrusznika
Przedział pasażerski

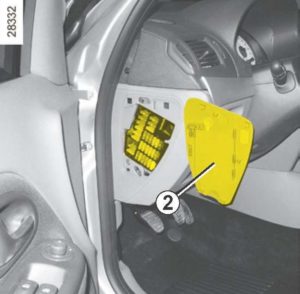

Urządzenie to znajduje się z tyłu tablicy rozdzielczej.
Aktualny opis schematu blokowego będzie zapisany na odwrocie osłony ochronnej.

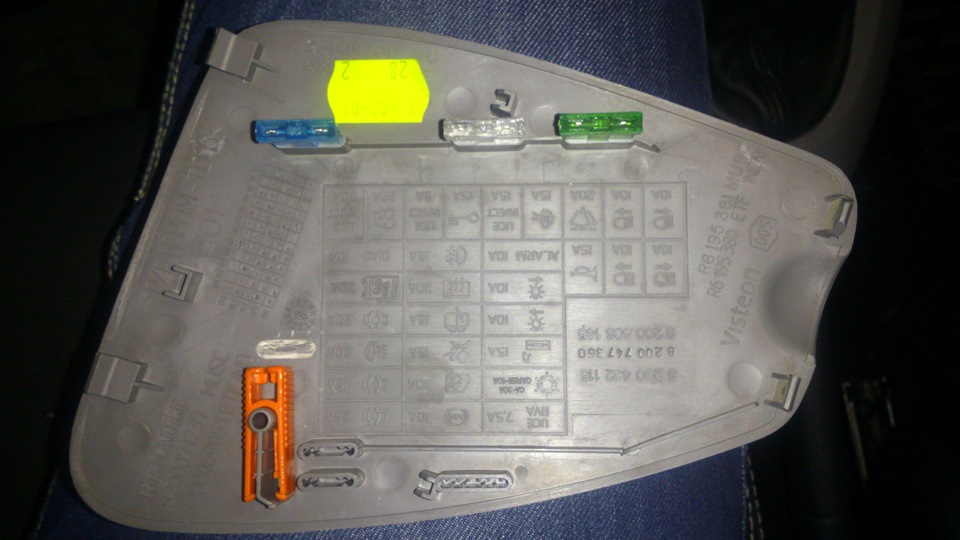

Zdjęcie na okładce

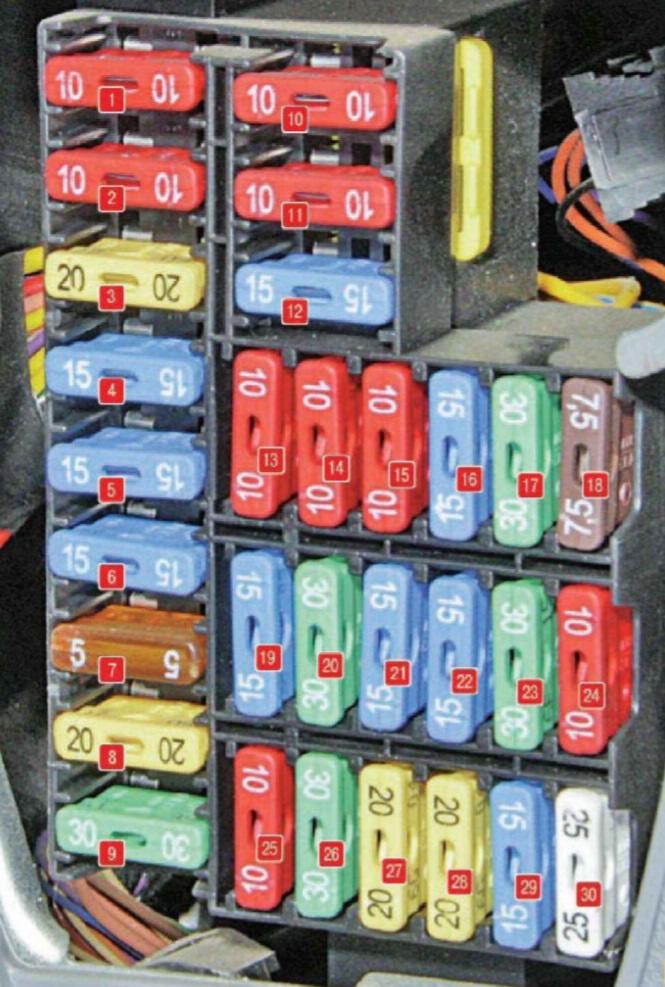

Schemat
Opis
| 1 | 10A Lewy reflektor (światła mijania) |
| 2 | 10A Prawy reflektor (światła mijania) |
| 3 | Silnik wycieraczek 10A |
| 4 | 15A Włącznik świateł cofania |
| 5 | Układ wtryskowy 15A |
| 6 | 15A Jednostka dekodera |
| 7 | Układ wtryskowy 5A |
| 8 | 20A Oświetlenie wewnętrzne, lusterka zewnętrzne, system audio, zegar |
| 9 | Układ wtryskowy 30A |
| 10 | 10A Reflektor lewy (światła drogowe) |
| 11 | 10A Prawy reflektor (światła drogowe) |
| 12 | 15A Sygnał dźwiękowy |
| 13 | 10A System antykradzieżowy |
| 14 | 10A Światła pozycyjne lewe, lampki kontrolne |
| 15 | 10A Światła pozycyjne prawe, oświetlenie elementów sterujących |
| 16 | 15A System audio, bezpiecznik zapalniczki, zegar, podgrzewana tylna szyba, centralka komunikacyjna |
| 17 | Klimatyzator 30A |
| 18 | Automatyczna skrzynia biegów 7,5A |
| 19 | 15A Światła przeciwmgielne |
| 20 | 30A Ogrzewana tylna szyba |
| 21 | 15A Wycieraczka i spryskiwacz (model Clio) szyby tylnej klapy |
| 22 | 15A Poduszka powietrzna |
| 23 | Elektryczne szyby 30A |
| 24 | 10A Układ przeciwblokujący |
| 25 | Złącze diagnostyczne 10A |
| 26 | 30A Wentylator nagrzewnicy |
| 27 | 20A Centralny zamek, zestaw wskaźników, gniazdo diagnostyczne |
| 28 | 20A Światła mijania |
| 29 | 15A Centralny zamek, zestaw wskaźników, gniazdo diagnostyczne |
| 30 | 25A Centralny zamek, zestaw wskaźników, gniazdo diagnostyczne |
Bezpiecznik nr 16 odpowiada za zapalniczkę.
Przekaźnik
W zależności od konfiguracji w kabinie pod deską rozdzielczą mogą znajdować się następujące elementy .

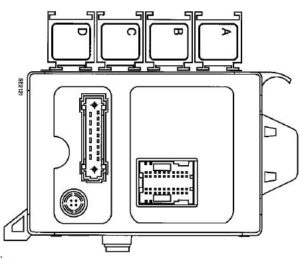

Schemat
Przeznaczenie
- A – Przekaźnik wycieraczki tylnej szyby
- B – Przekaźnik świateł przeciwmgielnych
- C – Przekaźnik klaksonu
- D – Przekaźnik odmgławiacza tylnej szyby
W przypadku rozbieżności pomiędzy Twoimi schematami a przedstawionym materiałem zapoznaj się ze schematami Renault Clio . Być może tam znajdziesz odpowiedź na swoje pytanie.
